Fabricación de circuitos impresos (pcb)por mi (casero)
Introduccion
En este aporte, les voy a mostrar una forma fácil y practica de hacer placas de circuito impreso, además es un método rápido y con buenos resultados a muy bajo costo.
Recopilación
Lo primero que debemos hacer, es recopilar el material necesario para hacer nuestra placa, y esto son:
Materiales para el atacado
- Agua oxigenada 110 Vol tambien se puedo utilizar el de 10 vol ero es mas lento el atacado
- Agua fuerte (clorhidrico).
Otros materiales
- Acetona.
-Borrador para limpiar los residuos de la placa.
-Algodón
-taladro
-cubeta rectangular
- 1 placa virgen para circuito impreso.
- 1 permanente anti ácido(se puede usar rotulador edding)
Empezamos
Primero: limpiamos la placa con el borrador
Segundo: pasamos el esquema que queramos con el rotulador a la placa, Si quiere podemos hacer una cuadricula a la placa para que salga mejor
Tercero: preparando el acido, para preparar el acido mezclamos 2 partes de agua fuerte(clorhidrico) con 4 de agua oxigenada 110 vol. y 1 de agua. Si la mezcla resulta poco corrosiva, añadir agua fuerte y agua oxigenada en mismas proporciones.

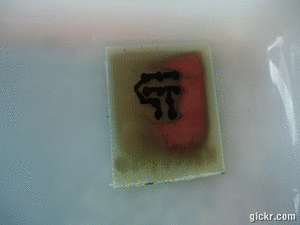

Cuarto: Atacando Esta es la fase en la que debemos estar mas atentos, pues si el acido resultara fuerte podría diluir el rotulador. Lo ideal es que cuando coloques la placa en disolución, el cobre coja un color rojizo y empiece a burbujear y movemos lentamente.
Quinto:Enjuague y Limpieza una vez se saque la placa del acido hay que enjuagarla con abundante agua para que el acido no la sigua comiendo, luego conviene secarla con un trapo limpio. Una vez seca, Se para la acetona con algodón y se frota hasta que el rotulador se haya eliminado

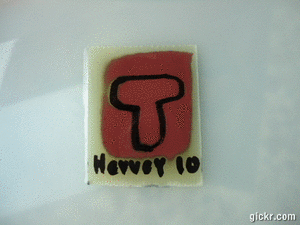

Asi seria el resultado
luego se taladra y soldar los componentes
espero que se alla gustado
pasen por mi post
http://www.taringa.net/posts/hazlo-tu-mismo/11125247/Fabricacion-de-circuitos-impresos-_pcb_por-mi.html
Saludos
- 5Calificación
- 2Seguidores
- 672Visitas
- 0Favoritos
7 respuestas
muy bueno....por ahi andaba un usuario que lo buscava
BIEN, MUY BIEN, GRACIAS POR EL APORTE
buen aporte, pero algunas imagenes no se pueden ver, subilas de nuevo
se ven todas deve ser el servidor
Bien !
Ahora me pregunto, ¿Cualquier tipo de rotulador sirve? Los hay gruesos para altas corrientes por la pista, delgados para bajas corrientes, ¿Se deberá remarcar para asegurar que el ácido clorhídrico no ataque las pistas? Imagino que sí.
Felicitaciones por el aporte !!
que imagenes no ves yo la veo a todas
yo uso el rotulador edding 3000
