[Guia] Limpiar microprocesador y disipador

Hola a todo ST! en este tema les voy a explicar mas o menos como podemos hacerle limpieza a nuestro MICROPROCESADOR y disipador.

Es una guia para los que no saben mucho sobre este tema.


Este es un tutorial hecho con un micro AMD Athlon II x3 425, obviamente en todas las PC's son similares y el mecanismo para colocarlo como para retirarlo es practicamente parecido.

¿Para que sirve esto? Muchas veces el microprocesador no tiene una buena rerigeracion y se sobrecalienta, ésto produce apagones en la pc, reinicios frecuentes y hasta el hecho de quemarse el micro en si.
Por eso que es necesario sabes lo que les voy a explicar a continuacion.

Bueno comenzemos... Lo voy a hacer de forma ordenada y detallada asi no nos perdemos ni cometemos ningun error.

Los materiales que necesitamos para hacer este proceso son los siguientes:

- Un pincel, no mas ancho de 3 o 4 cm.

- Pasta termica, tambien llamada Grasa Siliconada. La podemos conseguir en casas de electronica.

- Alcohol Isopropilico, NO USAR alcohol etilico, ya que este deja particulas de humedad.

- Pañuelitos descartables.

- Compresor o tambien vienen latas de aire comprimido. NO SOPLAR, ya que dejamos particulas de humedad.


Lo primero que tenemos que hacer es desenchufar nuestra PC de la corriente y de todos los perifericos, como son el mouse, teclado, parlantes, puertos USB, etc.
La retiramos de su lugar y la ubicamos en una mesa o en un lugar amplio en donde tengamos bastante luz y le retiramos la tapa del costado para que podemos ver la placa madre.

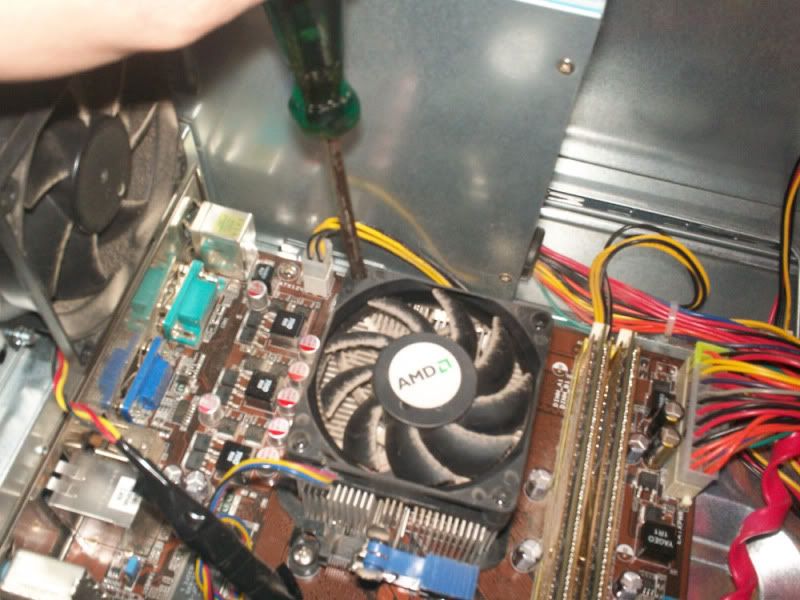

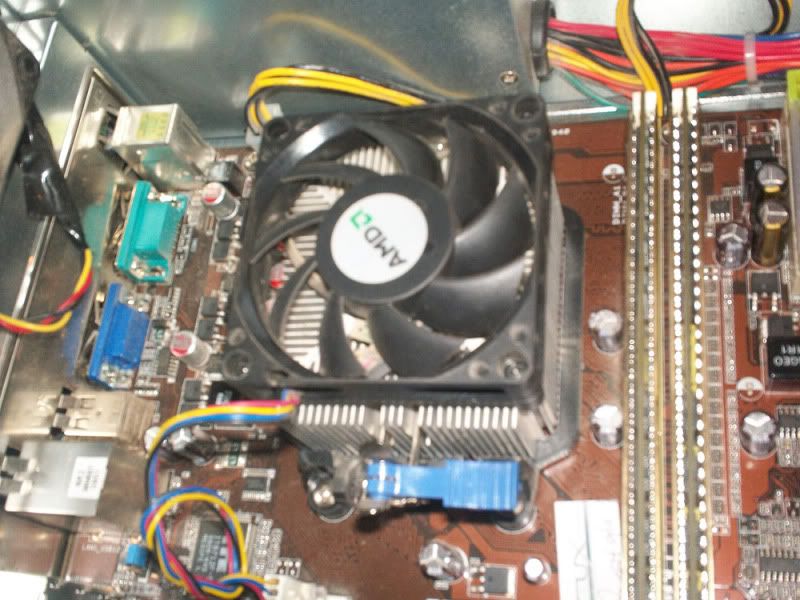

Lo siguiente es visualizar donde tiene los torillos el cooler del micro y retirarselos.


[Guia] Limpiar microprocesador y disipador

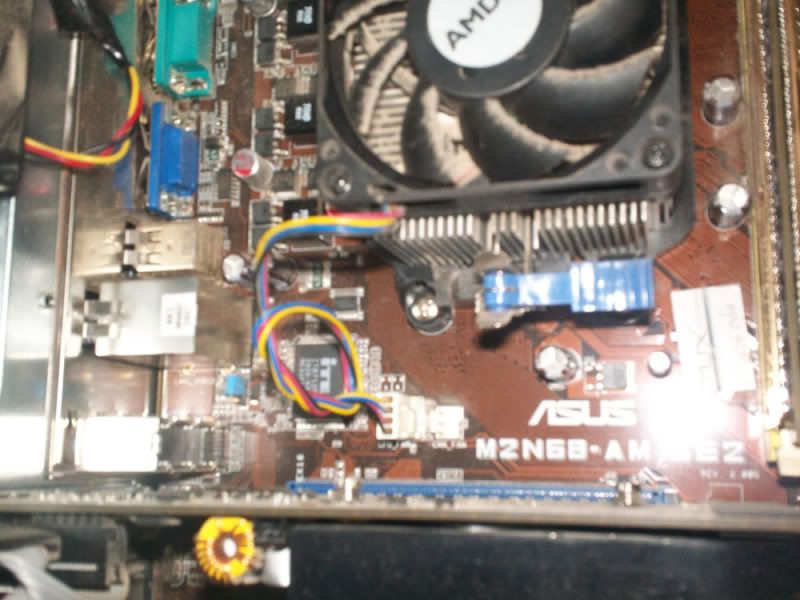

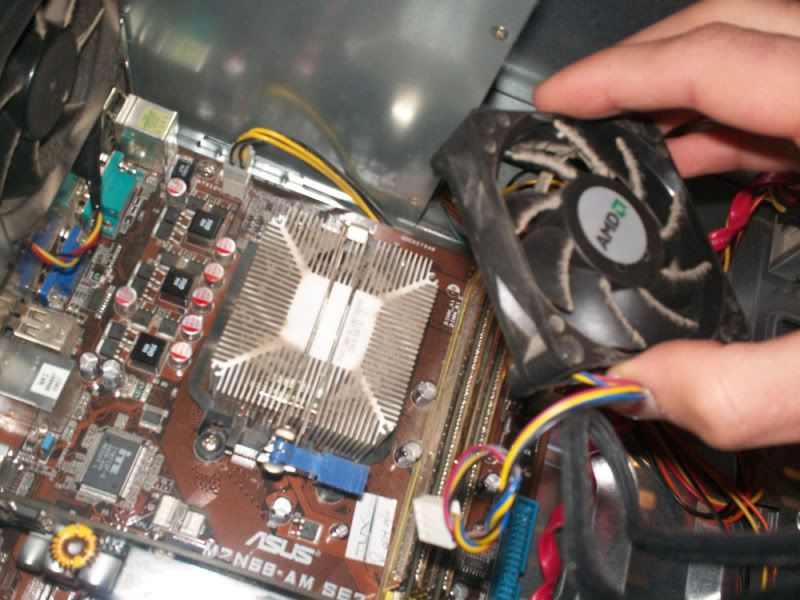

No olvidemos de retirar la fichita de alimentacion del cooler, fijense que esta conectada a la placa base.


[Guia] Limpiar microprocesador y disipador

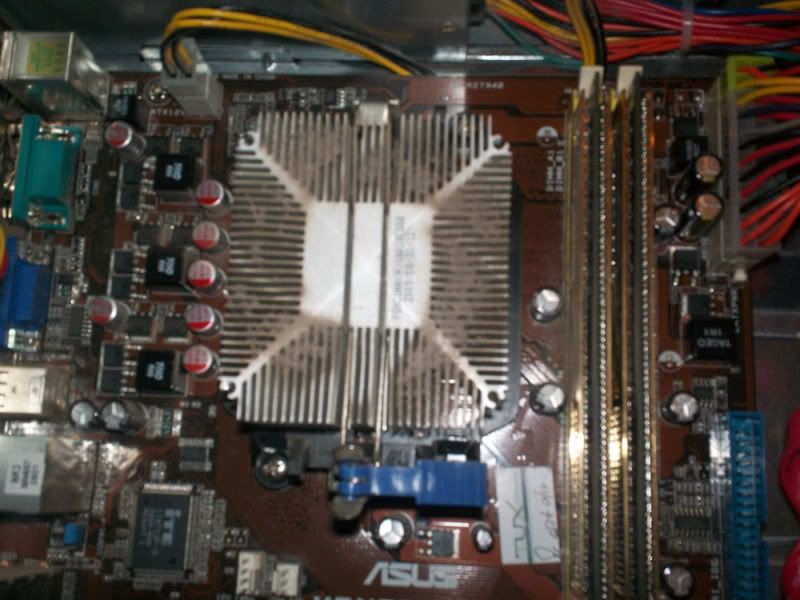

Cuando retiremos el cooler del micro vamos a observar el disipador, que si nunca lo limpiamos lo vamos a encontrar tapado de tierra.
Esto es muy problematico, ya que el microprocesador al trabajar a temperaturas entre 35º y 45º requieren de una buena refrigeracion, y si el disipador esta tapado el aire no va a pasar, por consiguiente éste no va a estar correctamente refrigerado.


[Guia] Limpiar microprocesador y disipador

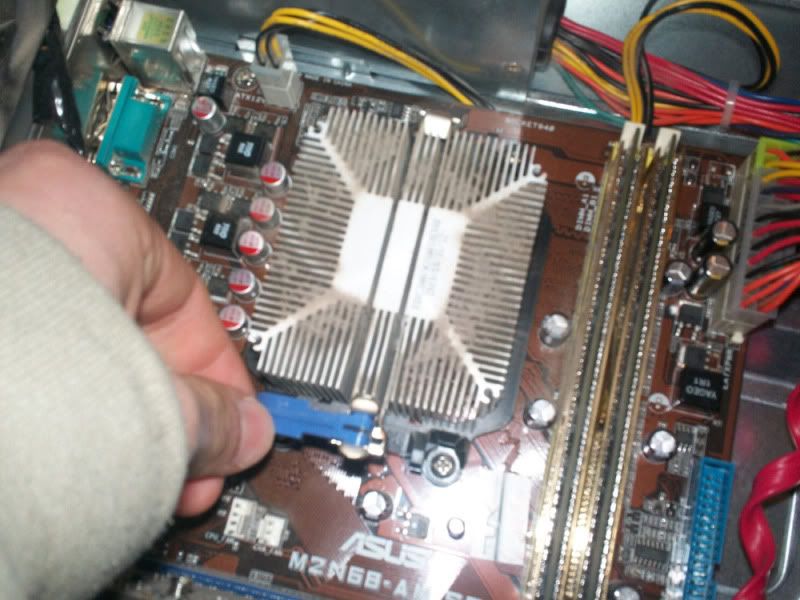

Una vez que visualizamos el disipador debemos destrabarlo, esto es muy facil ya que siempre viene con pequeñas pestañas o trabitas (en mi caso es la azul).


[Guia] Limpiar microprocesador y disipador


[Guia] Limpiar microprocesador y disipador

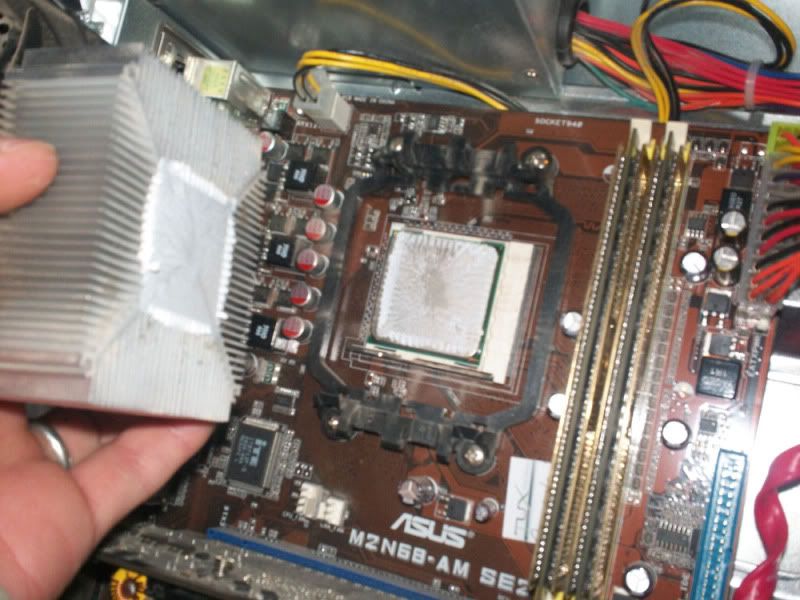

Ahora vamos a retirar cuidadosamente el disipador sin ejercer demasiada fuerza. Si éste no sale girarlo un poco en sentido reloj y contrareloj asi afloja.

Cuando lo retiramos vamos a ver la pasta termina en el micro y el en disipador. Puede ser que no veamos nada, ya que si tenes el micro varios meses/años sin ponerle pasta, ésta se seca y deja de hacer efecto.

[Guia] Limpiar microprocesador y disipador

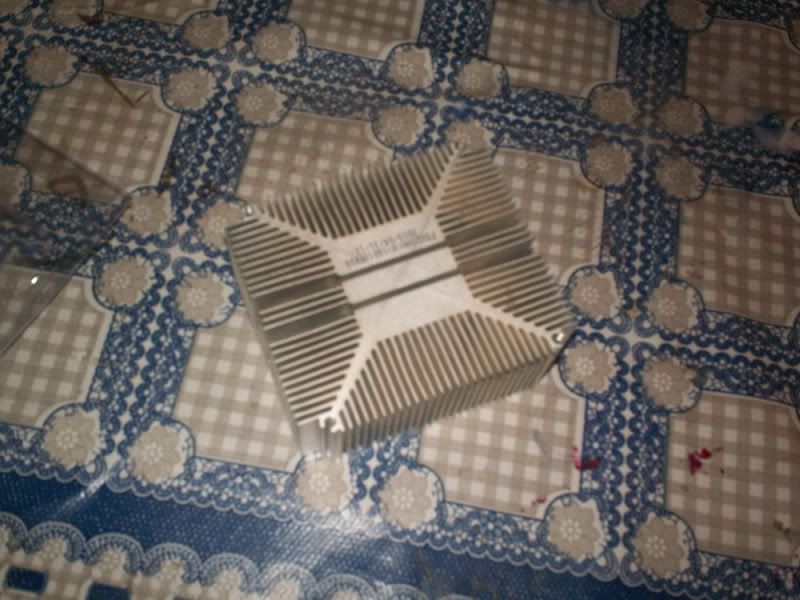

Bueno, ahora tenemos que tomar el pincel y pasarselo al disipador (en la parte superior y a los costados).
Una vez que le sacamos toda la tierra sopletearlo con el compresor o lo que usemos para hecharle aire.


[Guia] Limpiar microprocesador y disipador

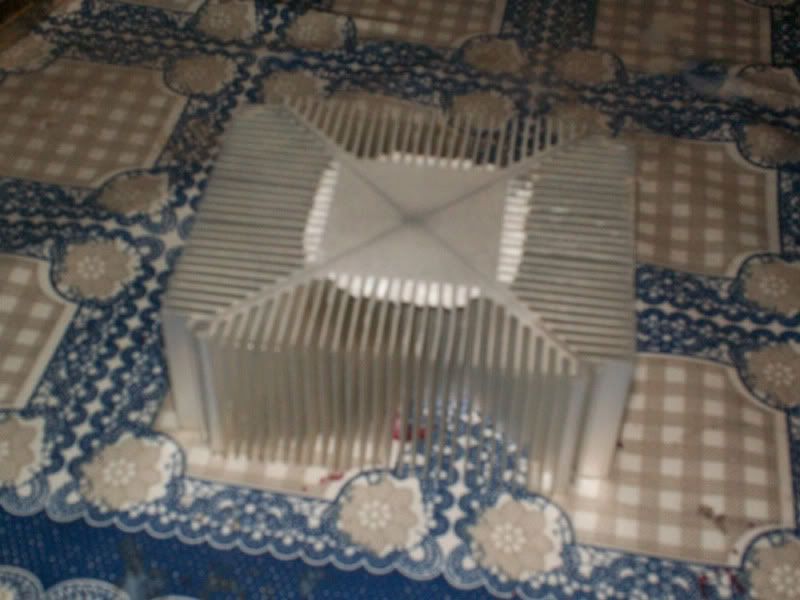

Una vez terminado debe qedarnos asi.


[Guia] Limpiar microprocesador y disipador

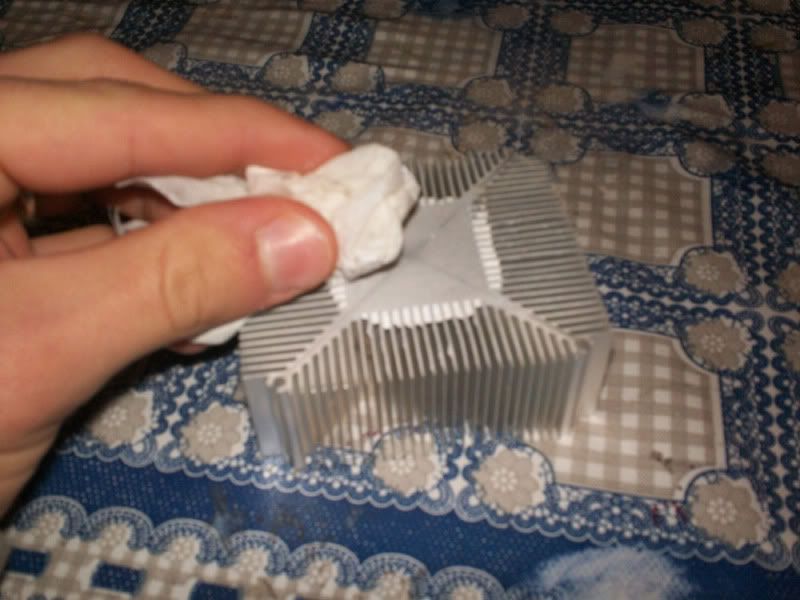

Luego darlo vuelta y tomar un pañuelito descartable y mojarlo con alcohol isopropilico. Limpiamos bien la parte donde esta con pasta, y una vez terminado esto lo dejamos en un costado donde no moleste.


[Guia] Limpiar microprocesador y disipador


Debe quedarnos mas o menos asi.


[Guia] Limpiar microprocesador y disipador

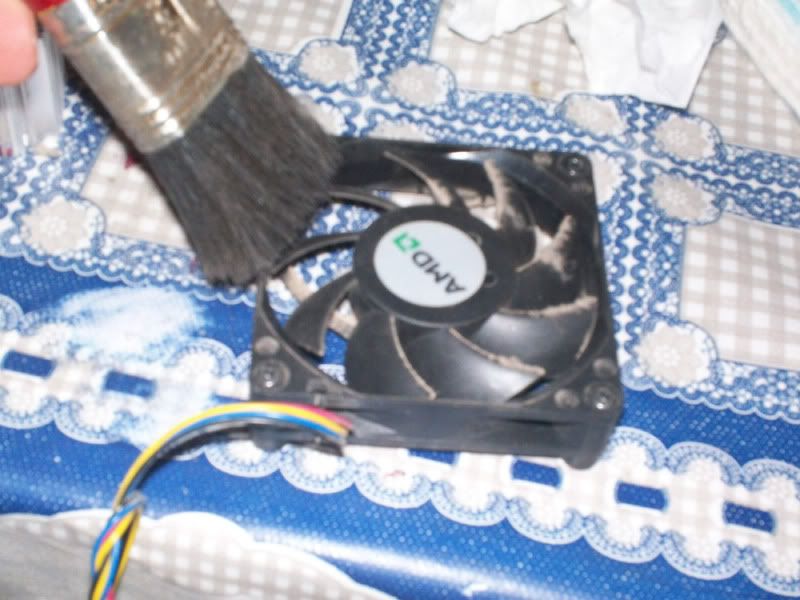

Luego tomamos el cooler y hacemos el mismo proceso con el pincel y el compresor.


[Guia] Limpiar microprocesador y disipador


Debe quedarnos mas o menos asi.


[Guia] Limpiar microprocesador y disipador


Una vez hecho esto, lo dejamos en un costado junto con el disipador.

Lo siguiente es retirar y limpiar el Microprocesador.

ES MUY IMPORTANTE QUE LEAN BIEN Y HAGAN LOS PASOS CON CUIDADO.

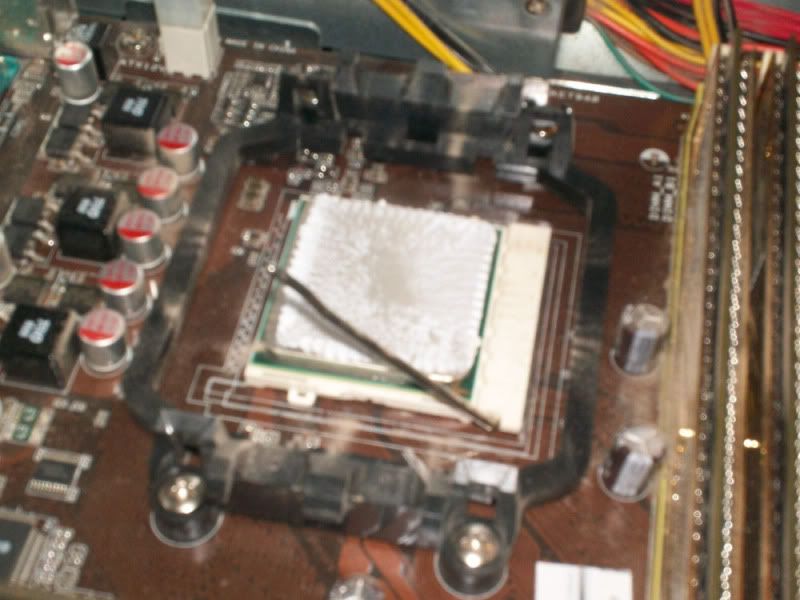

Visualizar que en un costado el micro tiene una palanquita como esta marcada en la imagen.
Deben levantala hasta que quede en posicion horizontal o escuchen un "trak" como que se destrabo.
Este mecanismo se llama ZIF (Zero Insertion Force) para que coloquemos y retiremos el micro con el minimo usa de fuerza.


[Guia] Limpiar microprocesador y disipador

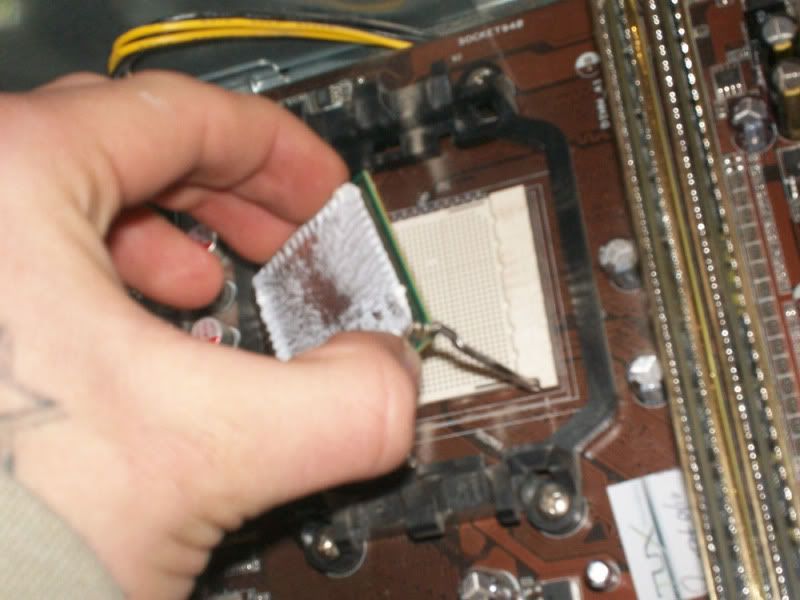

Ahora SI podemos proceder a retirarlo cuidadosamente.

Iarina dijo:Se debe tomar por las esquinas con los dedos indice y pulgar, que se debe usar pulsera antiestática o asegurarse de no tener estática, y se debe tener especial cuidado de que el micro no se golpee.



[Guia] Limpiar microprocesador y disipador

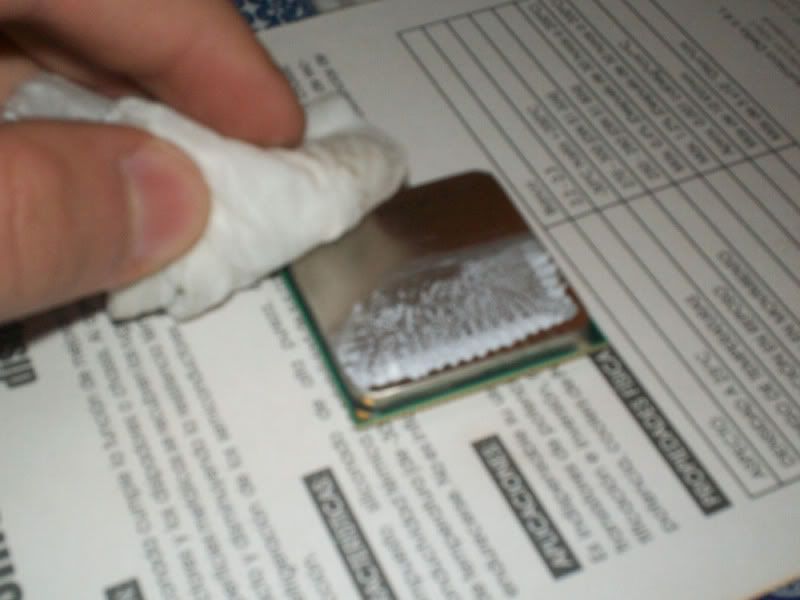

Bueno, tenemos que tomar un pañuelito, mojarlo con alcohol isopropilico y limpiar toda la grasa, o los restos de grasa que se encuentran sobre el microprocesador.


[Guia] Limpiar microprocesador y disipador


Es IMPORTANTE que no lo presionen, ya que la gran mayoria de los micros tienen cientos de pines y no queremos que se doble ninguno.

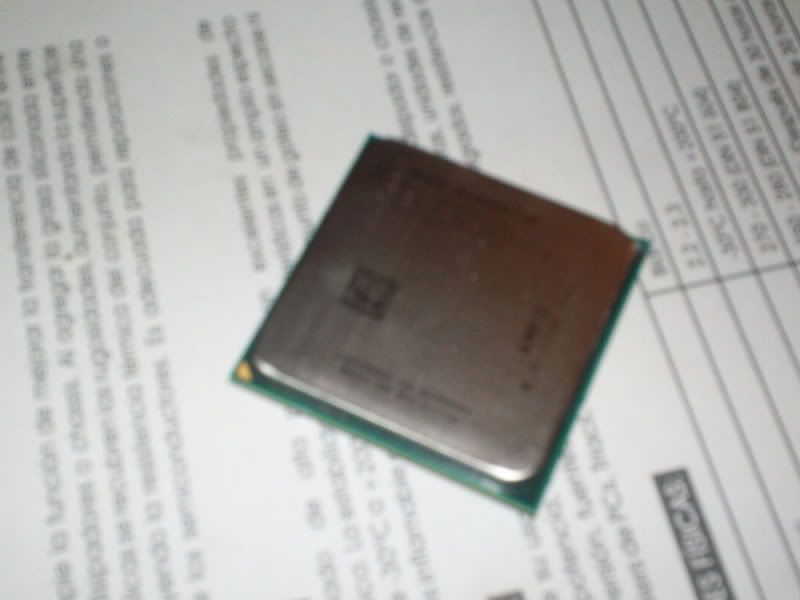

Cuando terminemos nos debe quedar mas o menos asi.


[Guia] Limpiar microprocesador y disipador


Lo que sigue es voler a colocar el micro en su lugar, para esto debemos verificar que la palanquita este subida.
IMPORTANTE: el micro tiene una sola forma de encastre, siempre viene con una esquina marcada con un triangulo o un pin menos para guiar como se pone, NO EJERZER FUERZA, el micro lo apoyan y cae solo.
Luego cuando colocamos el micro bajamos la palanquita.


[Guia] Limpiar microprocesador y disipador

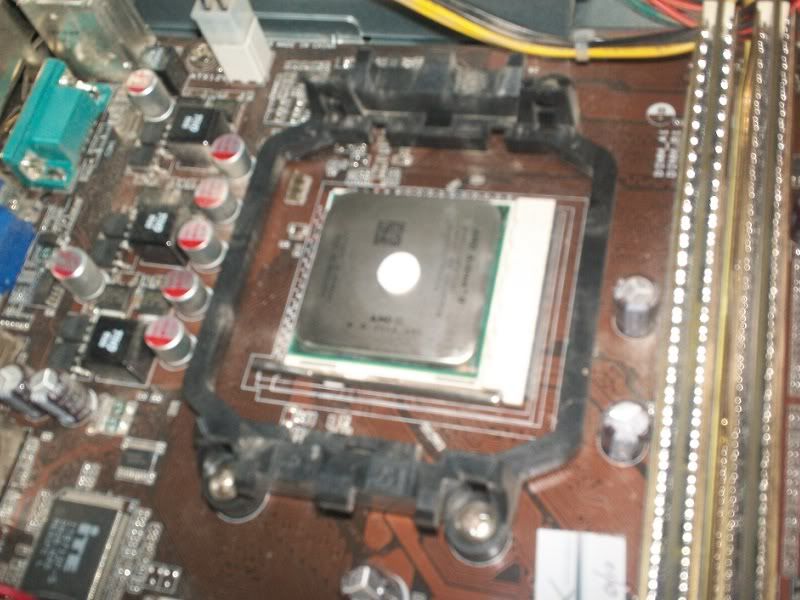

Ahora vamos a usar la grasa siliconada, debemos ponerle encima del micro. Se le pone solo un poco en el centro, ya que cuando apoyamos el disipador, éste la desparrama. No usar demasiada ya que genera un efecto contraproducente.

[Guia] Limpiar microprocesador y disipador


Procedemos a colocar el disipador encima, fijense de ponerlo del lado correspondiente, o sea que este cara con cara donde lo limpiaron con alcohol y el micro.

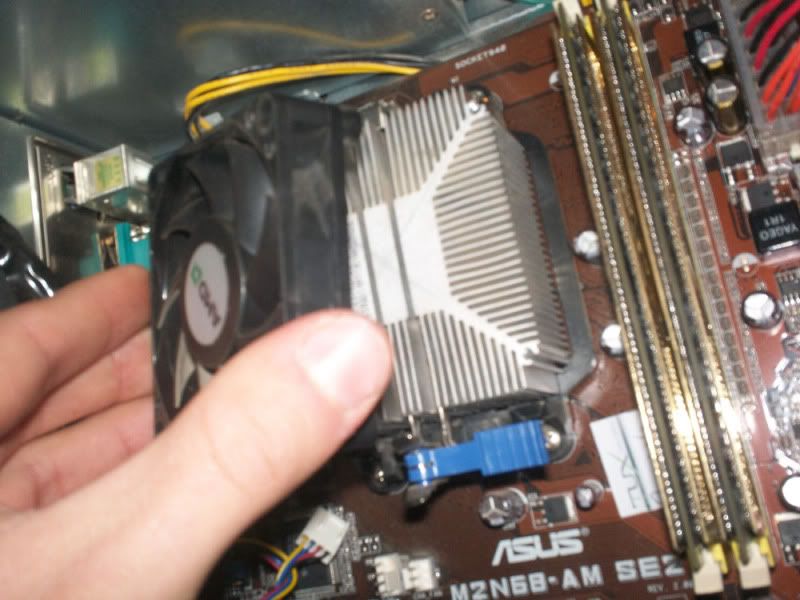

Luego ponemos el cooler y lo atornillamos bien.
No olviden de conectar nuevamente el cooler al micro. No es complicado ya que tiene una sola posicion el enchufe.


[Guia] Limpiar microprocesador y disipador


Y listo! Ya tenemos nuestro cooler y disipador limpios y lo mas importante, nuestro micro BIEN REFRIGERADO.


[Guia] Limpiar microprocesador y disipador


Bueno taringueros espero que les guste y cualquier duda ya saben comenten o un MP.

Tambien tiene lugar el que quiera aportar algun dato importante, siempre es bienvenido

[Guia] Limpiar microprocesador y disipador

Saludos.-
