La idea de este post es compartir con toda esta gran comunidad este proyecto, que tal vez para muchos sea sencillo, pero para otros sea un inicio en la electrónica. el otro interes primordial es que vuelva la Inteligencia Colectiva que tanto anhelamos a esta comunidad

electronica

Bueno primero necesitaremos los siguientes materiales
* 26 Leds de alta luminosidad o de chorro
leds

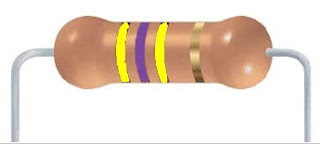

* 1 Resistencia de 470K ohmios (470.000 ohmios)
lampara
* 1 Puente rectificador de 2 o 3 amperios, puede ser tipo peine o de base
fuente 110v
* 1 Condensador 105 a 250 voltios de Poliester
Como Hacer una lámpara de led a 120v AC
* 1 Cable de alimentación con conexion a 110v
electronica
* 1 Tarjeta Universal pequeña
leds
Bueno esto es lo necesario en la parte electrónica, ya en la parte de ensamble yo pongo estas cosas ya ustedes veran que materiales usan o si quieren evitar el uso del switch y ponerlo directamente a la conexión 120v
* 1 caja de muestras electrónicas pequeña
* 26 Portaleds
lampara
* 1 Switch a 110v
fuente 110v

Como Hacer una lámpara de led a 120v AC
Herramientas:
* Cautin
* Soldadura eléctrica o Estaño con pomada para soldar.
* Pinzas y Cortafrio
* Silicona

electronica

EMPEZEMOS...

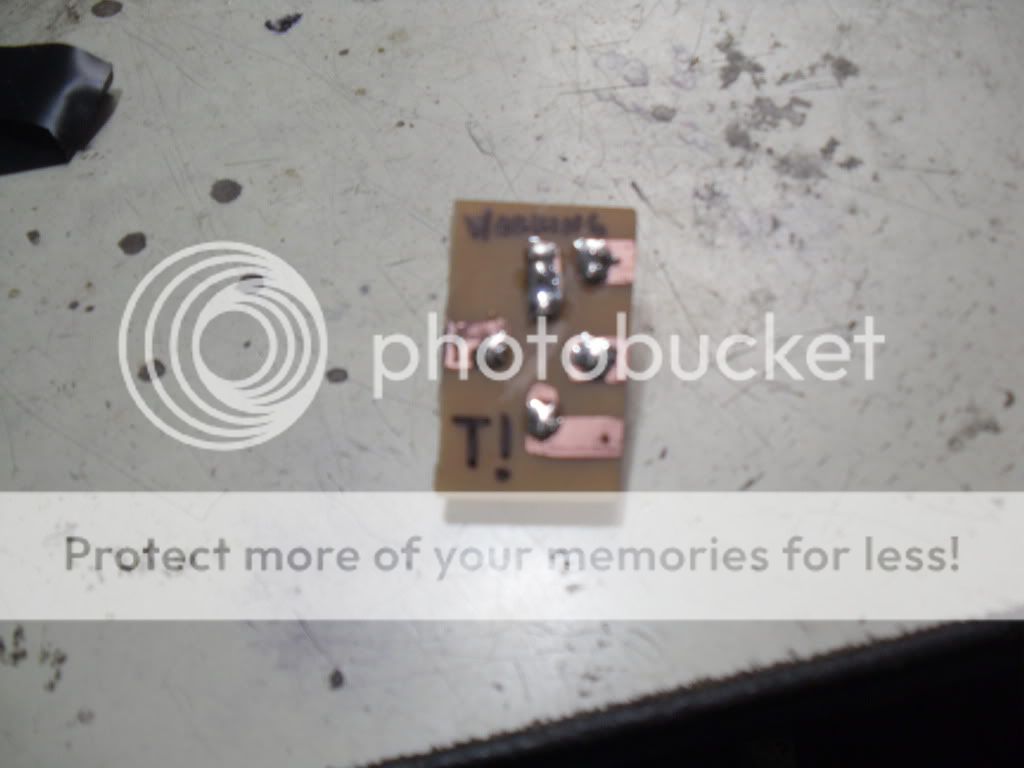

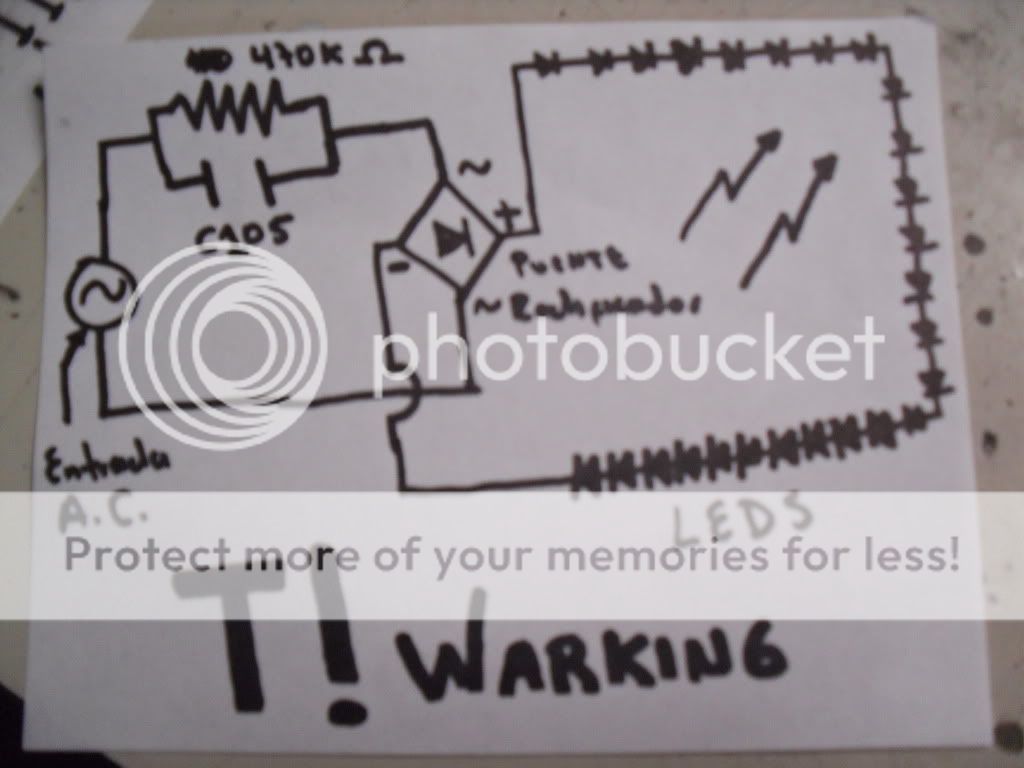

* Hacer el plano electrónico en la tarjeta de baquelita de manera no haya ningun contacto entre las pistas que conducen la energia.

leds

lampara

fuente 110v

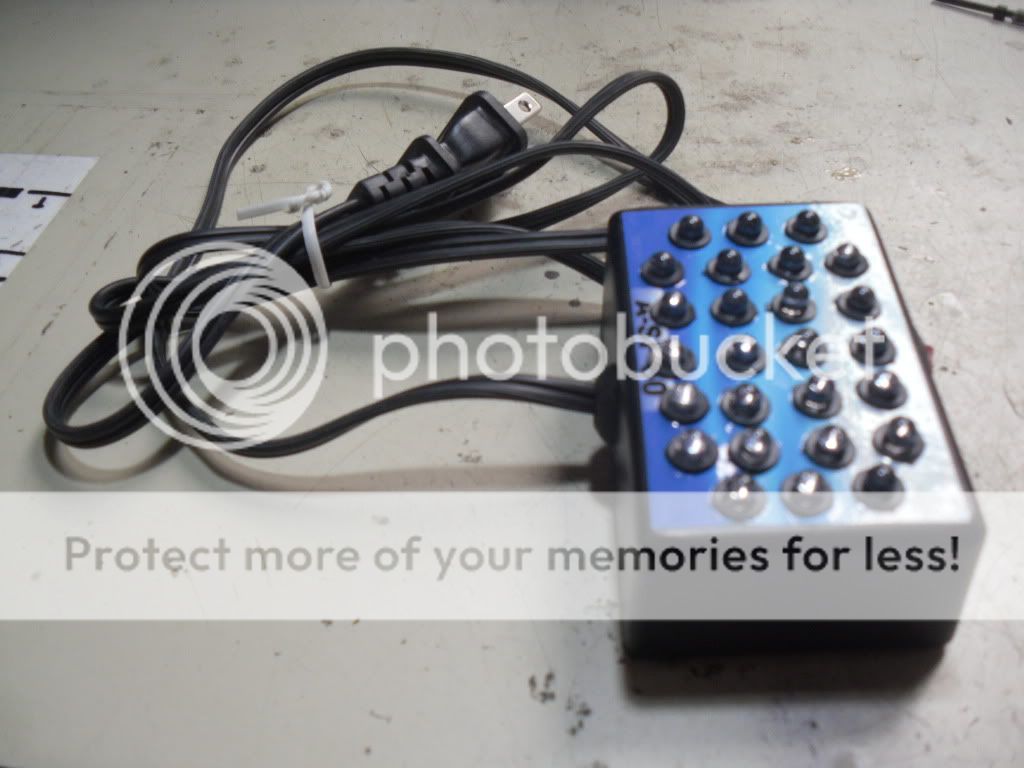

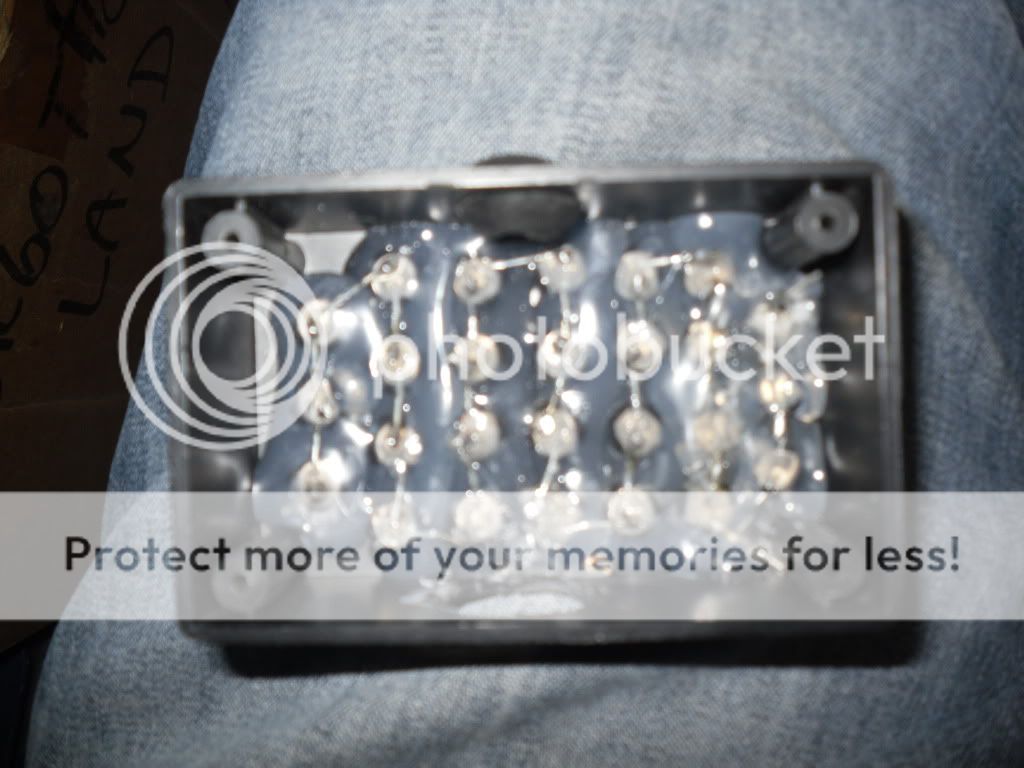

La mia la hice con una caja de muestras de proyectos electronicos sencilla, primero con un taladro y una broca del tamaño del portaled
le hice los agujeros a la caja 26 hoyos en total.
Luego de esto introduje los leds y portaleds en los huecos y los asegure con silicona.

Como Hacer una lámpara de led a 120v AC

electronica

OJO MUY IMPORTANTE.
Al momento de poner los leds se deben de llevar un orden, como bien saben los leds tiene dos filamentos, un filamento mas largo que el otro. El mas largo es positivo, el mas corto es negativo.
Los leds deben de estar unidos en cadena unidos por el filamento contrario o sea el primer led que viene por la linea positiva del plano debe de estar pegado del filamento largo y asi nos sobra el filamento negativo, a su ves el led siguiente en su filamento positivo estara unido al primer led de su filamento sobrante que es el negativo y asi sucesivamente con toda la cadena de leds hasta que el ultimo la cadena de leds termine en que el ultimo led tenga pegado al circuito el filamento negativo.
Todo este proceso debe utilizarse la soldadura cuando esten uniendo los leds para asegurar que no se despeguen y despues de estar unidos cortar los filamentos que sobren despues de la union entre ellos con el cortafrio.

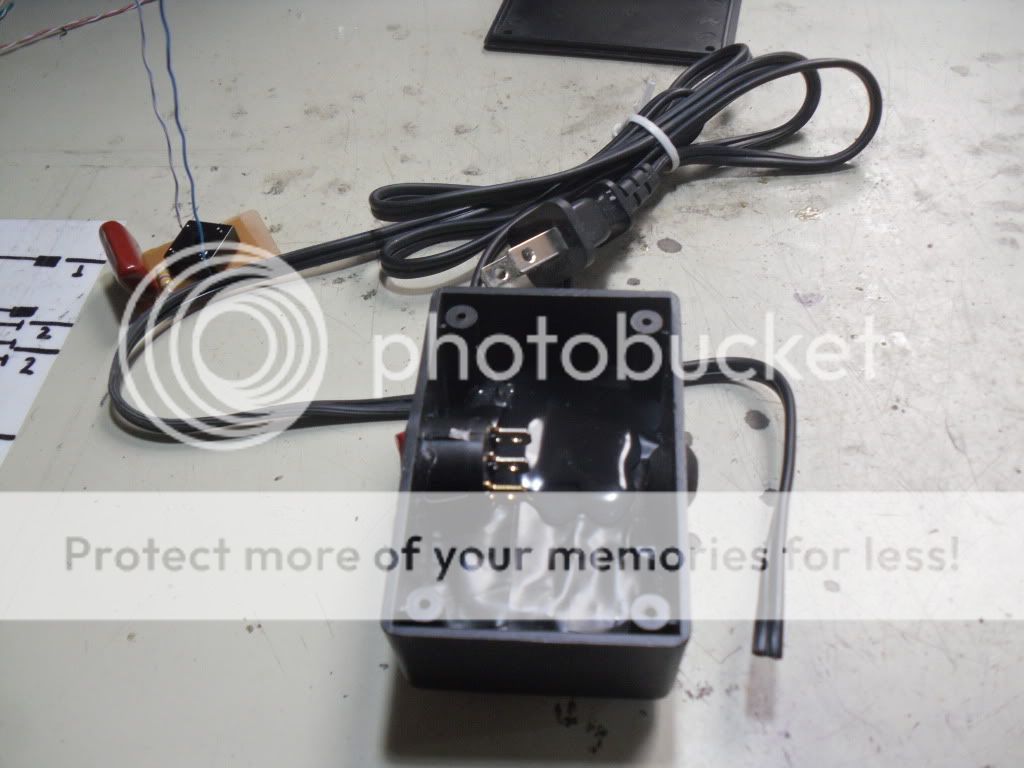

Luego de esto procedi a hacer el hoyo en la cajita para colocar el switch y otro hoyo para introducir el cable de alimentacion

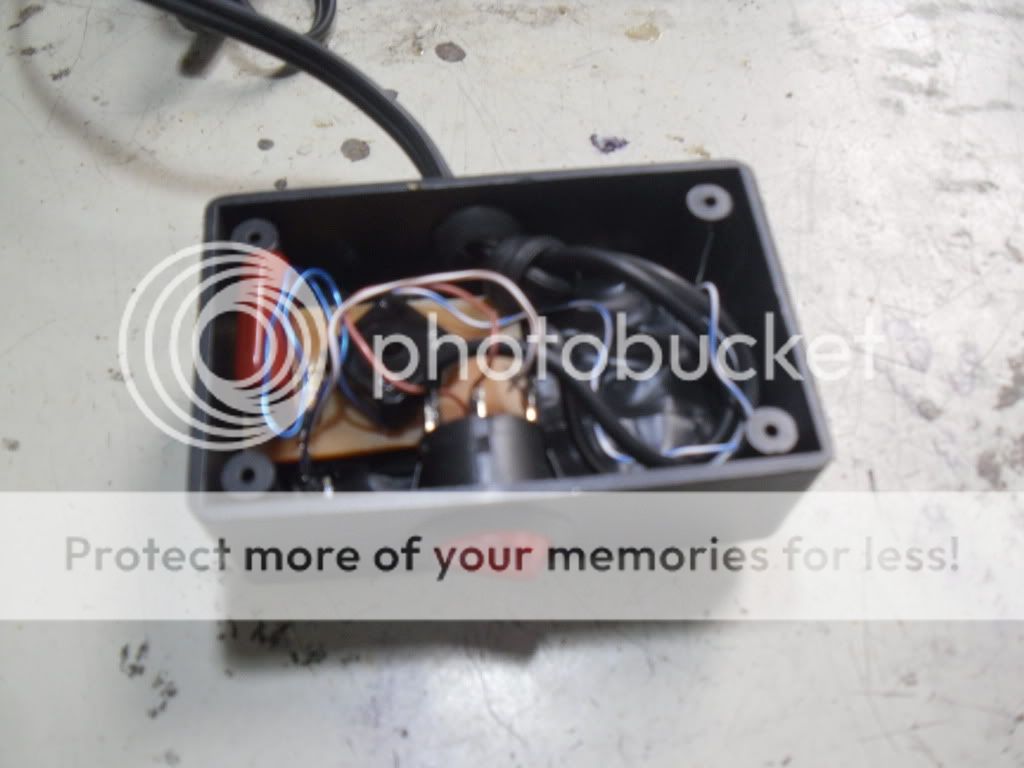

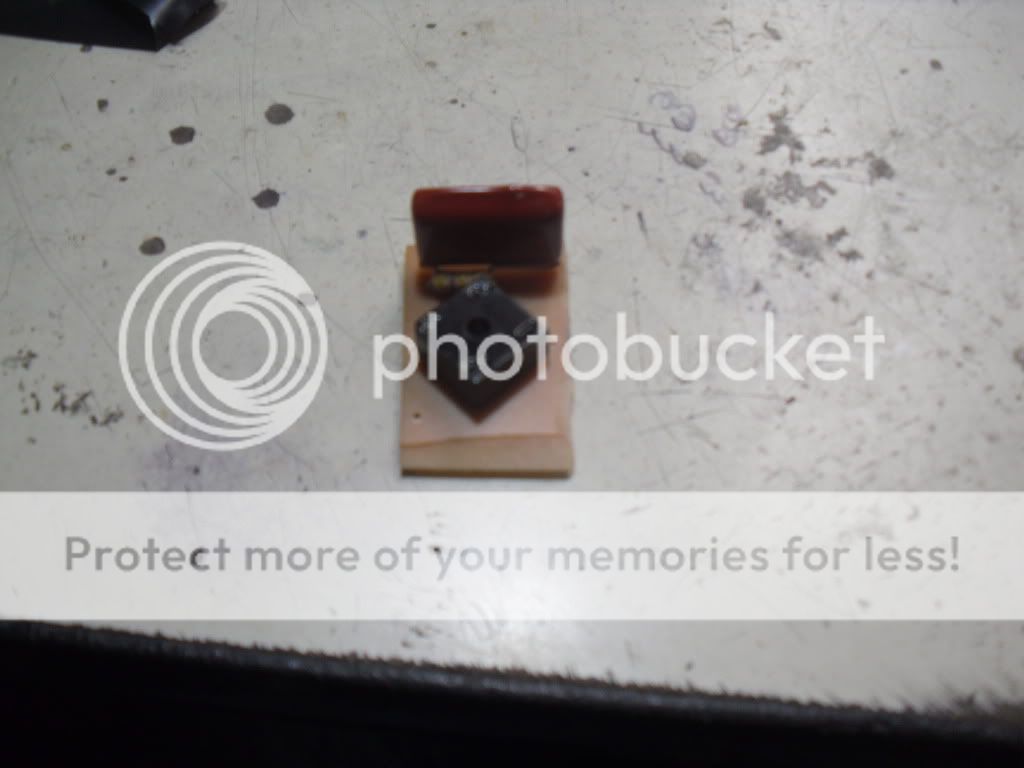

Muy importante tener en cuenta al hacer el circuito que entre mas pequeño sea, mucho mejor para ubicar dentro de la caja. Recomiendo poner un tendido de cinta aislante sobre la parte inferior de los leds,para evitar el contacto de los leds con el circuito y que no se salte la energia de un lugar a otro.

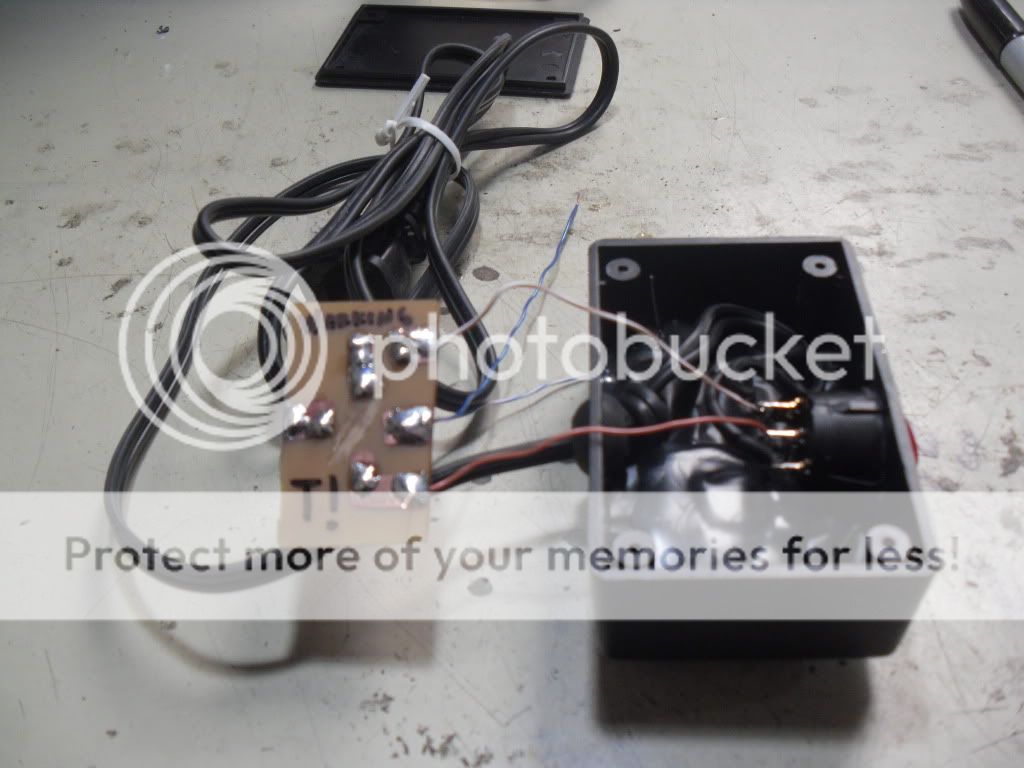

Despues de todo esto, realizar las conexiones respectivas en el switch y en la tarjeta del circuito y verificar que todo esta en orden.

leds

lampara

fuente 110v

Como Hacer una lámpara de led a 120v AC

electronica

leds

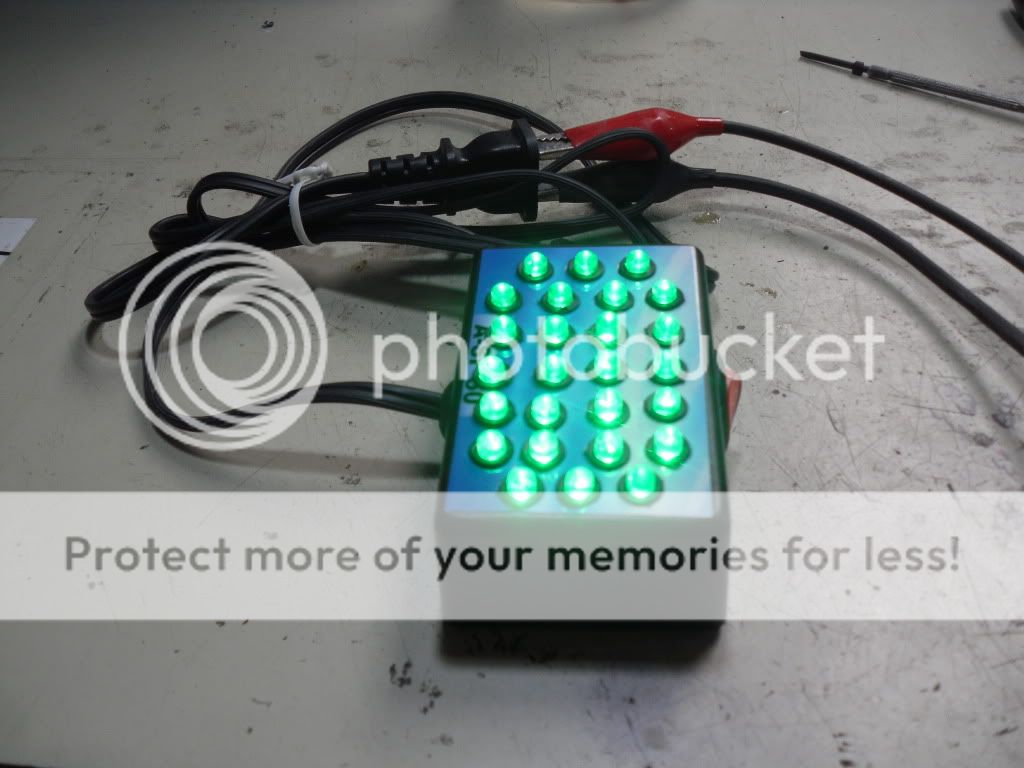

luego ya tenemos lista nuestra lampara de led funcionando perfectamente a 110v de AC. el consumo de los leds es muy minimo a comparacion de una bombilla de 100w.
lampara

BUENO LO IMPORTANTE ES QUE HICE ESTA LAMPARA PARA QUE MI ESPOSA Y YO PODAMOS TENER ILUMINCACION DURANTE LA NOCHE MIENTRAS DORMIMOS PARA PODER ASI ESTAR NOSOTROS PENDIENTE DE NUESTRA BEBE SIN NECESIDAD DE ENCENDER LA MOLESTA BOMBILLA Y ASI CON ESTA LAMPARITA DE LEDS TENER UNA ILUMINACION TENUE EN NUESTRA ALCOBA, ACA ALGUNAS CAPTURAS DE SU USO
fuente 110v

Como Hacer una lámpara de led a 120v AC
electronica
leds
lampara


Muchas gracias a todos por pasar por mi post, es el primer post dedicado que hago y trate de hacerlo de la mejor manera, cualquier informacion que quieran agregar de buena manera sera bienvenida, cualquier duda no duden en preguntar, cualquier cosa que vean fuera de sitio no duden en avisar.
