Hace un Fuzz Face sin morir en el intento

RESUBIDO!! Ahora cumple con el NUEVO PROTOCOLO!
TARINGA! me borró este post, con más de 1000 puntos porque no acepta links con descargas propias y sin infracción de derechos de autor

Hace un Fuzz Face sin morir en el intento - Resubido!

electronica

Hola a todos!!!!
Primero de todo quiero agradecerles a todos los que se molestaron en pasar por mi post anterior y haberme hecho NFU. GRACIAS A TODOS!!
En este post (mi segundo post ) les voy a enseñar como construir un Fuzz Face, un pedal de efectos bastante sencillo para adentrarse en el mundo de los pedales DIY.

Antes de adentrarme en la parte técnica quiero hacer un par de aclaraciones que pueden parecer medio clichè en este tipo de posts pero no viene mal repetirlos..

Primero y principal y lo FUNDAMENTAL que tienen que tener en claro es que los proyectos DIY llevan tiempo y dedicación, no sirve hacerlo todo apurado porque sale mal (esto lo aprendi hace realizando este proyecto, ya que tengo una personalidad que tiende a querer tener todo YA!! y eso me costó muchos errores )

Segundo: antes de nada les recomiendo que lean y que se asesoren antes de empezar un proyecto. Se les va a hacer mucho mas facil, no les digo que se lean toda la teoria de la electronica, con que sepan un par de cosas basta. Al final del post les dejo algo de "bibliografía" para que tengan.. jejeje




guitarra



hendrix


PRIMERO: ¿QUE ES UN FUZZ FACE?

El Fuzz es un efecto similar a la distorsión para la guitarra solo que es mas "sucio" y tiene mas versatilidad a la hora de tocar. Lo mas facil para saber como suena es escucharlo (ver videos abajo)


efectos

1 Jack hembra mono de 6.35mm $1,5 (aprox.)
1 Jack hembra stereo de 6.35mm $2,5 (aprox.)
1 Switch DPDT $14 (aprox.)
Conector para bateria
1 Caja en lo posible de metal para meter todo adentro
Cable de 2 colores (en lo posible rojo y negro)

RESISTENCIAS
1 330 ohm
1 33K
1 8K2
1 100K

CONDENSADORES
1 2,2uf
1 22uf > puede que tambien los encuentren con el nombre de Capacitores
1 .01uf /

TRANSISTORES
2 2N2222 NPN(también pueden usar 2N3904, BC108, o similares) es cuestion de comprar y probar

POTENCIOMETROS
1 500K-A
1 1K-A







Como

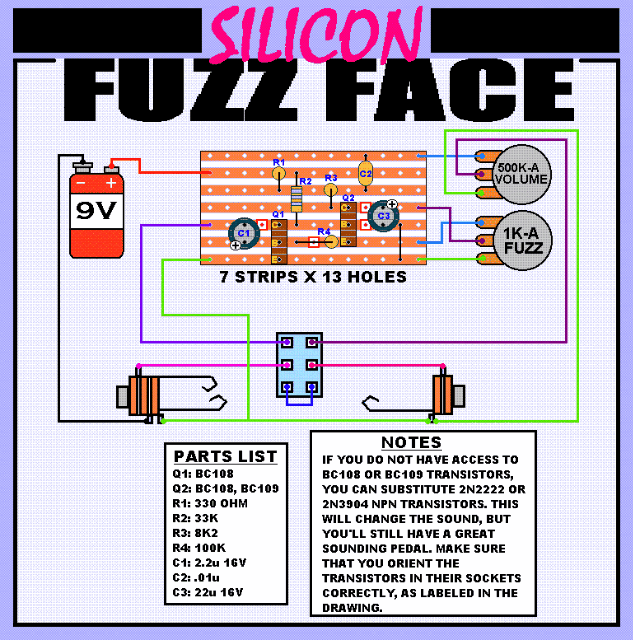

este es el esquema que utilicé

pedal




Acá una foto con todos los componentes...


diy

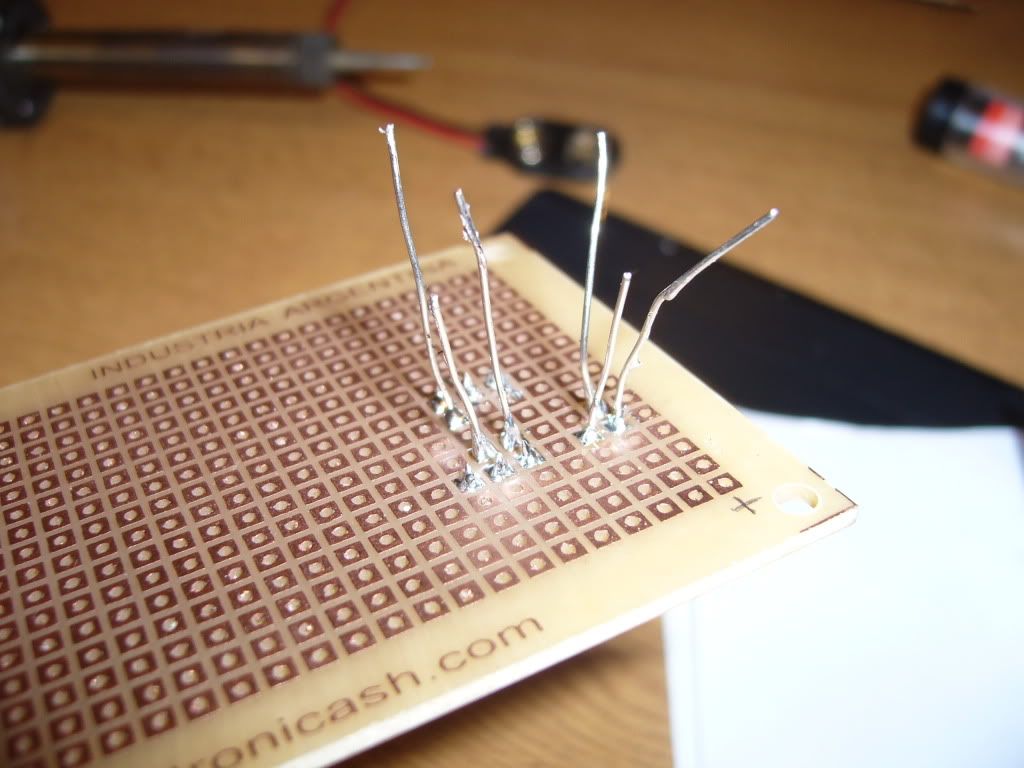

Lo primero que hacemos va a ser soldar todas las resistencias siguiendo el esquema de arriba, eso negro que se ven son unos sócalos para los transistores(en realidad son de unos chips que corté para no quemar los transistores al soldar) LOS RECOMIENDO MUCHO MUCHO MUCHO MUCHO MUCHO... ya que también nos permite ir intercambiando los transistores para ver cual suena mejor



fuzz




Yo no conseguí plaquetas con las líneas de cobre, asi que compré la que viene perforada con islas y despues hago las uniones yo ^.^



hacer




Para soldar los capacitores presten atencion a la polaridad. En estos el polo negativo(-) está indicado con una franja vertical blanca

Recomiendo que suelden todos los componentes a la placa y dejen para lo ultimo la soldadura de los cables a esta por cuestiones de comodidad



Casero





No me extiendo mucho con esto de soldar porque es mas que nada seguir el dibujito de arriba. Lo que si les voy a dar un par de consejitos

1 Traten de que los cables sean lo mas corto que puedan, y trenzen (enrrosquen) los cables de los potes, por el tema de la interferencia

2 Tomense su tiempo para soldar y vean el esquema de como soldar los jacks el dpdt y todo las veses que sean necesarias ya que acá se suelen confundir un cable y después hay que arreglar todo de nuevo

3 Yo les diria que monten los jacks, el dpdt y los potes a la caja y que después los suelden a la placa, asi pueden medir mejor la longitud de los cables

4 Presten atención a las patas de los transistores. Estas estan diferenciadas por tres letras: E B C. Estas patas pueden cambiar de orden dependiendo del transistor. (En la primer foto pueden ver unos dibujitos de como estan distribuidas estas patas. Si usan otros busquen en google datasheet + tipo de transistor. Ejemplo datasheet 2n2222a)




Hace un Fuzz Face sin morir en el intento - Resubido!


electronica


guitarra




Una vez que tenemos todo soldadito podemos cerrar la caja y probarlo!!!!!




hendrix

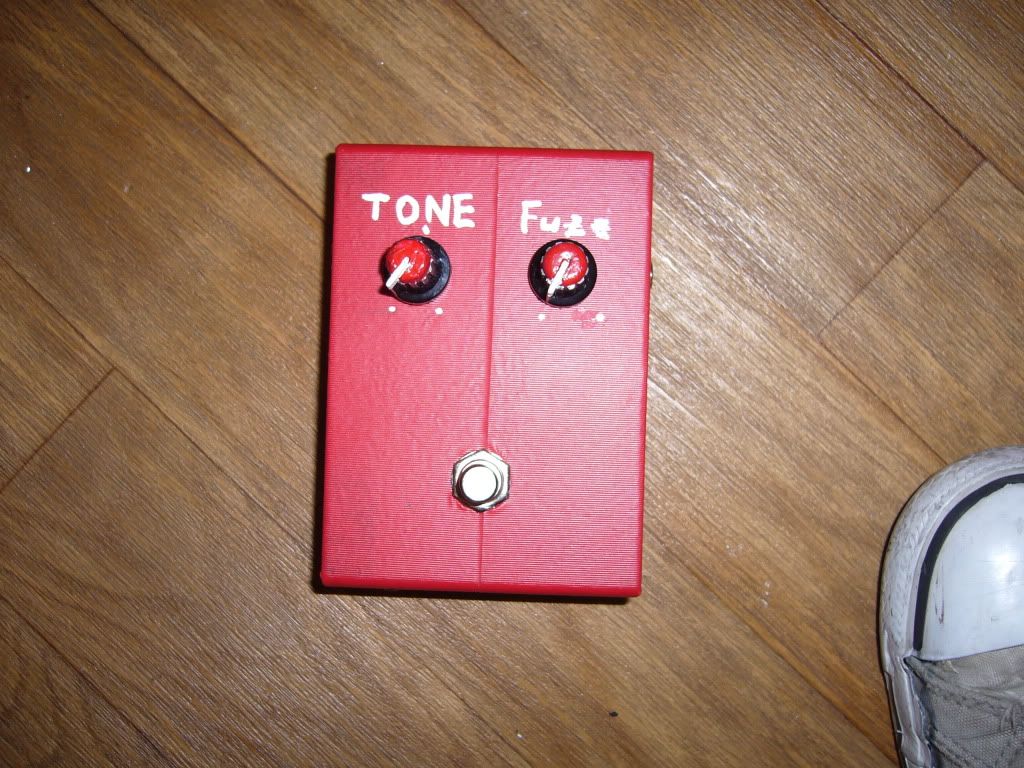

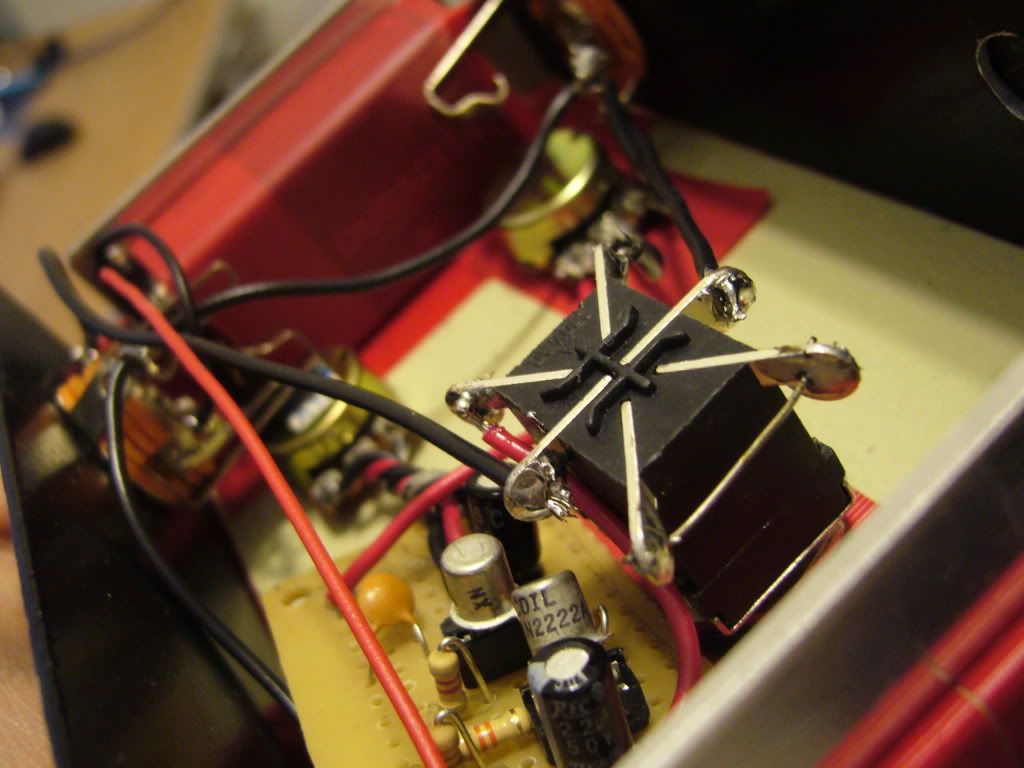

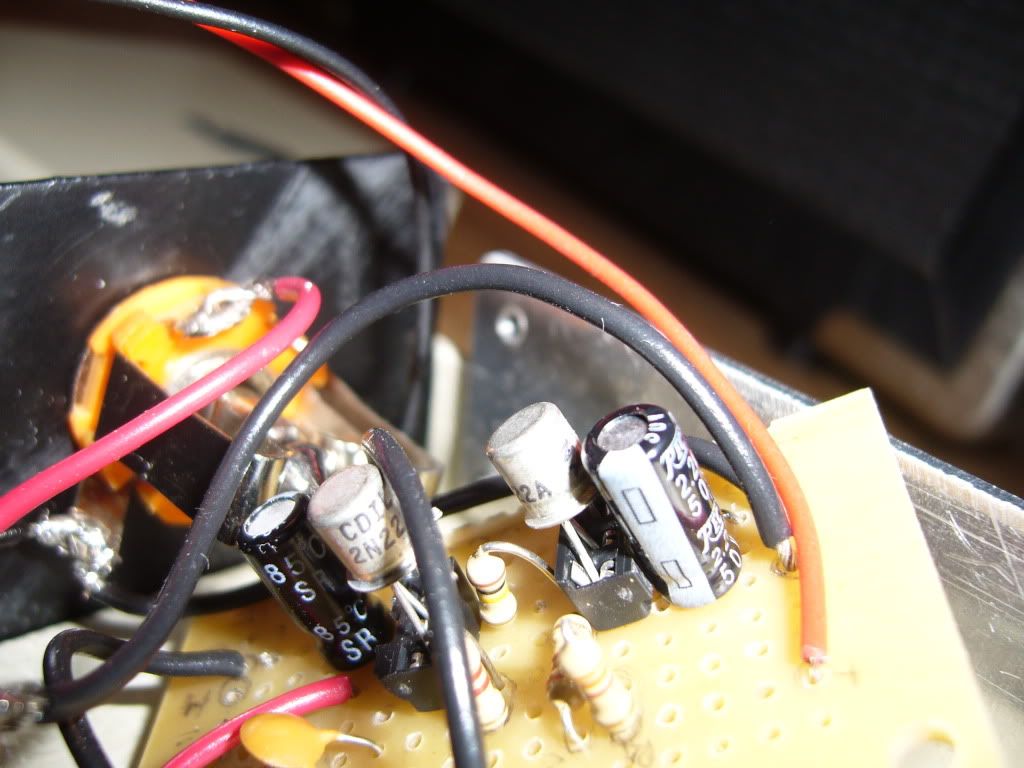

ACÁ ESTAN LAS FOTOS DE COMO ME QUEDÓ.
efectos



Como




pedal



diy



fuzz


hacer





Casero


Hace un Fuzz Face sin morir en el intento - Resubido!


EDIT!

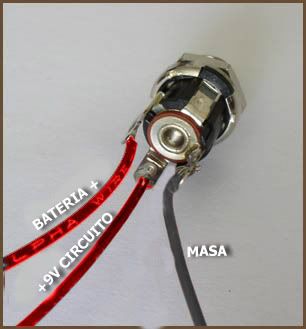

ALIMENTACION DC (Pedido por DarkDinasty )
Esto es facil conecten los cables colo en la imagen para poder usar el pedal con una alimentacion externa.
Lo van a poder ver mas facil si se descargan el archivo del cableado externo que hay mas abajo.




electronica



guitarra



MUESTRAS DE AUDIO
Acá les subí una carpeta comprimida con varios archivos de audio para que escuchen como suena el fuzz terminado y con un archivo de texto con algunas aclaraciones. Si borran el link me avisan y lo subo de nuevo



EDIT: NO HAY MÁS ENLACES PORQUE TARINGA! NO ACEPTA DESCARGAS


hendrix
AGRADEZCO A NanoMalmsteen y a cristian255 por haberme brindado los conocimientos necesarios para armarlo
efectos





Como
d) INFORMACIÓN EXTRA




Bueno acá les dejo material que considero importante para que lean porque les va a servir (y mucho para hacer los proyectos que quieran) Despues voy a hacer un post sobre el tema

DEPURACION DE ERRORES:(muy recomendable)
http://www.pisotones.com/Debug/Debug.htm

CABLEADO EXTERNO:(para soldar jacks, DPDT y para poner una entrada para una fuente)
http://www.tonepad.com/getFile.asp?id=76

COMO SOLDAR CON ESTAÑO:
http://www.forosdeelectronica.com/f16/tutorial-soldar-estano-9753/




pedal




Aca les dejo una lista de locales donde pueden conseguír los materiales para éste y cualquier otro proyecto:

En Tte. Gral. Juan D. Perón 1455 y en Paraná 180 tienen las dos sucursales de Microelectronica, una casa muy recomendable para tod





o lo que sea componentes y PULSADORES (en especial los DPDT)
http://www.microelectronicash.com/?secc=locales

Racknet es un lugar en Paraná 290 donde podemos comprar las cajas para los pedales, acá venden cajas de metal y de plastico
http://www.gabiart.com.ar/espanol/index_espanol.php

Despues por el centro por la calle Paraná y sus alrededores esta LLENO de locales de electrónica, es cuestion de saber buscar bien


Unos videitos del fuzz:




















link: http://www.youtube.com/watch?v=0EqrQPbOhDo





diy









BUENO, ESTE ES EL FIN DEL POST. ME GUSTARÍA QUE COMENTARAN Y MUCHO MAS QUE HAGAN EL PEDAL Y NOS MUESTREN COMO LES QUEDÓ. YA SABEN CUALQUIER COSA MANDEN MP NO TENGO DRAMA



fuzz
NO SE OLVIDEN DE PASAR POR MI OTRO POST Arma un Pedal Killswitch para la Guitarra + BONUS


FUENTE: Toda las fotos del proceso las saqué yo, y toda la info fue tipeada por mí También saqué cosas de las paginas mencionadas con anterioridad
