Evolucion de mi mueble para jugar como en las ARCADES
arcade

Soy Leo Rivera, (lEONrIVAL en TARINGA, cuando hice mi cuenta algo no puse bien y pues así se quedo permanentemente) soy nuevo posteando, aunque tenía tiempo registrado en el sitio ya que hace varios años solía venir a TARINGA por algunas series o películas pero bueno sabemos que todo cambio cuando la nación del fuego ataco jajaja.

Bueno, les informo que apenas ando aprendiendo a postear por acá, así que disculpen los errores que pueda llegar a tener mi post. Creo que lo importante es la intención y el compartir con la banda lo que uno sabe o puede hacer con el fin de motivar a los usuarios a hacer posts aunque no sepan y pues traer más cosas al sitio. Tal vez ni la mitad de las personas que andan por aquí leen todo pero pues tengo la costumbre de explayarme ajajja así que disculpen tanto texto...


maquinitas
Cuando era más chico y acudía a mis clases a la secundaria había muchísimos lugares en la ciudad que tenían las llamadas maquinitas (casi en cada esquina) y claro, saliendo de clases nos pasábamos algunas horas metidos en esos locales jugando titulos como Rage of the Dragons, King of Fighters, Metal slug, Marvel vs capcom, Snow Bros etc.


telomuestro
mexicanosentaringa

Todavía hay centros de maquinitas en mi ciudad pero son más escasos y ahora es más caro ir a esos sitios por que están mas lejos o por que los créditos de los juegos ahora son mas costosos.


Un factor muy importante de la decadencia de estos lugares es la integración de la computadora como una herramienta indispensable en casi todos los hogares y que los usuarios de PC pueden emular casi cualquier juego de la era de las arcades y juegos de las nuevas generaciones. Siempre y cuando tengan una buena computadora. Los usuarios de Consolas de videojuegos por su parte ya no tienen tampoco la necesidad de frecuentar esos lugares porque la experiencia que ofrecen dichas consolas con sus plataformas online suple de alguna manera la diversión que solíamos tener los mayores al ir a las "maquis" o a las "chispas" y claro el tipo de juegos que ahora disfrutan los mas chicos son muy diferentes.



ParaElKOF

Hace unos 13 meses más o menos recordé algunas anécdotas con un amigo del colegio sobre nuestra época dorada en las maquinitas, cosas divertidas de hace unos 12 años mas o menos que acompañados de unas cheves nos hicieron revivir nuestra muy divertida infancia. Me contó sobre el GGPO que es un emulador para PC donde podíamos jugar esos viejos juegos pero en línea con jugadores de todo el mundo. Yo había bajado varios emuladores y jugado con la familia pero no en línea y la experiencia es diferente asi que decidi bajarmelo.

Una de las cosas más divertidas si no es que de las mejores era que al jugar en los centros de maquinitas había una gran variedad de jugadores con diferentes tipos de juego unos de otros y ese lugar se volvía uno con un entorno agradable para todos los jugadores. El GGPO por lo menos daba la posibilidad de jugar con personas variadas e incluso chatear con ellas al jugar.

Para completar la experiencia era obvio que algo faltaba. Ese algo era el control de esas maquinitas así que buscando en YouTube descubrí que es muy fácil armar un tablerito si tienes acceso a los elementos necesarios y eres bueno soldando, cortando y atornillando madera.

Ya venden unos controles o tableros para profesionales y gente con pasta para comprar lo que quiera pero nunca he sido fan de esos tableros de marca asi que pense que mi opción era fabricar el mio. La hiperactividad y la cosquillita de hacer cosas nuevas me alentaron a eso pues me gusta invertir mi tiempo y los pocos conocimientos que tengo en hacer cosas que pueda mostrarle a mis amigos y a mis sobrinos o familiares y poder decir "yo lo hice", asi que puse manos a la obra y fabrique este que fue mi primer tablero.

No pondre todo el proceso ni todos los materiales que use ya que este post no es para explicar como hacerlo. Ya tiene rato que fabrique mi primer tablero y este post es para mostrar la evolucion de el tablero desde que me anime a armar el primero hasta que evoluciono al mueble en el que juego actualmente.


AprendizEnT

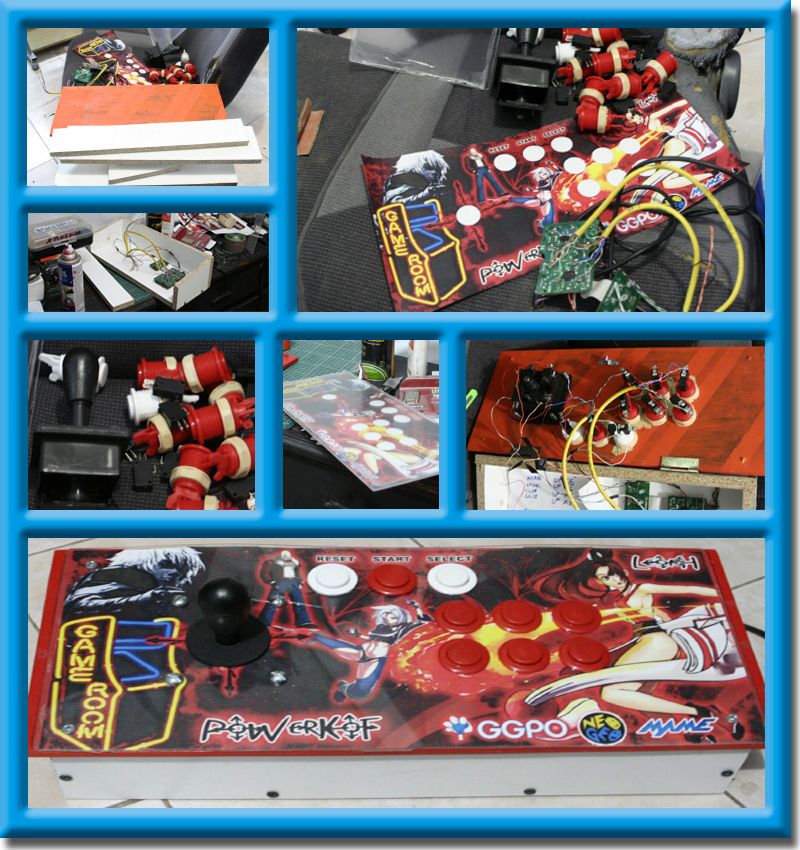

Este tablero fue hecho a "Prueba y Error" ya que no pensé tanto ni en diseño ni en medidas ni en separación de botones ni nada de eso, solo tome materiales que tenía en casa agarre herramientas y me puse a pegar, perforar y armar todo. La palanca era de buena calidad pero los botones eran de calidad baja por solvencia economica , pero aun así todo salió de maravilla. Gracias a Don. Popochop le hice un diseño medianamente bueno y gracias a mercado libre tuve acceso a botones palancas micros etc...


CarpinteriaDeNovatos

Evolucion de mi mueble para jugar como en las ARCADES

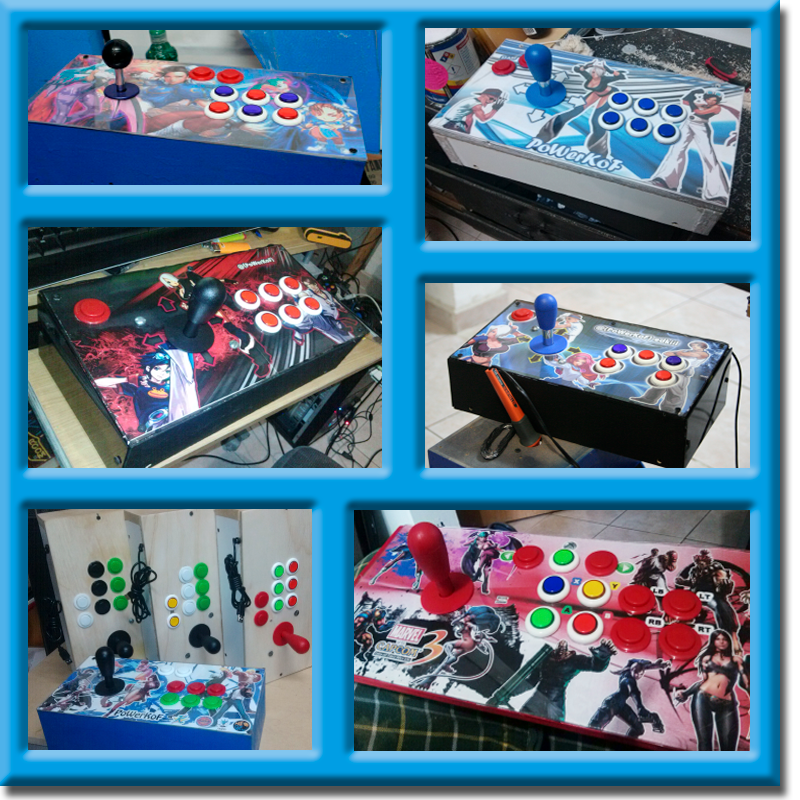

Después llego un amigo y me pidió que le armara un tablero para él, pues le fabrique uno a buen precio y es con el que juega en GGPO, después de eso se me ocurrió que podría ganar algo de dinerito si armaba algunos mas invirtiendo un poco de dinero y tiempo así que me di a la tarea de hacerlos y ponerlos en venta para agarrar un poco de efectivo, como podrán imaginar en poco tiempo había armado varios para venta (aproximadamente 10) y pues bueno se vendieron rapidin... aqui les dejo algunos ejemplos de los tableros vendidos.

arcade

maquinitas
Pasado un tiempo recordé que mi tablero lo había echo como una prueba ya que use materiales económicos y no estaba perfeccionado, me daba mucha lata que se moviera ya que al hacer combos largos o difíciles con ganchos y marcar las mencionadas U en la KOF pues había que sujetarlo fuerte o moverlo no tan rudo así que dije para que fijarlo o amarrarlo a algún mueble si es mejor integrarlo a otro que pueda diseñar al gusto.

Ya con la experiencia que obtuve al hacer los tableros de la venta y al adquirir más facilidad para trabajar los materiales y haber detectado algunos errores de armado y perforado decidí perfeccionarlo.

La idea principal que tenia era de integrar el tablero a una mesa o a un mueble fijo como una maquinita o algo así, al principio pensé en hacer un mueble como una maquinita árcade e integrar todo en ella (Controles, monitor, CPU teclado, mouse etc). Eso lo descarte porque mi PC la uso para jugar juegos de steam y para hacer trabajos de mis tareas de diseño así que busque una manera de fuera cómodo también a la hora de trabajar.

Integre un tablero doble para jugar solo o acompañado, también pensé que sería una mesa para PC así que tendría que tener espacios para teclado y mouse, así como algunas repisas para poner algunas cosas necesarias, le agregue luz de vista y luz para trabajar y listo.

telomuestroComo cualquier otro diseñador se me ocurrió hacer un modelito, en este caso lo hice de manera virtual ya que estaba aprendiendo a usar el SolidWorks y pues me puse a ensamblar el mueble en la interface de este programa para con esto poder ver aproximadamente como se vería ya armado, esto me sirvió también para ver la cantidad de material que usaría y las medidas más exactas para la hora de los cortes.
Regularmente se empieza con bocetos pero como se trataba de un mueble que pensaba hacer de MDF pues es fácil manejar los cortes rectos y rectangulares en el programa.


mexicanosentaringa
ParaElKOF

AprendizEnT
Algo que siempre me interesa que se aproveche de la mejor manera es el material, ya sean clavos, pegamento, madera, tornillería o lo que sea. Por esta razón en lo particular siempre hago una lamina de aprovechamiento. Esto es muy útil porque con este grafico sabemos cómo hacer los cortes y como aprovechar mejor todo. También es útil cuando no contamos con maquinaria especializada y andamos cortando con cierras pequeñas ya que desde el principio vamos sobre la idea de cómo va cada corte y como se aprovecha cada sección de la placa ya sea triplay, lamina, mdf o hasta el acrílico.

CarpinteriaDeNovatos
Evolucion de mi mueble para jugar como en las ARCADES

arcade
Todo se armo y se utilizo pegamento y tornillos para mejor unión. Como use la lamina de aprovechamiento y tenía el modelo previo del armado no hubo ningún problema a la hora de armarlo

maquinitas

telomuestro
El diseño se hizo en "popochop" uniendo imágenes de la red, el fondo lo deje de color blanco por que imprimí la imagen en un plotter HP de esos de inyección de tinta y no quería que se gastara tanta tinta. En si el grafico es tan simple como una impresión y una cubierta con policarbonato transparente cortado a medida y con las perforaciones para los botones.

mexicanosentaringa

ParaElKOF
Para las conexiones de todo el cableado de este tablero doble se utilizaron las interfaces de dos controles USB para PC, los dos de marcas genéricas. Estos controles los conseguí usados en menos de 60 pesos mexicanos cada uno. Se rasparon las terminales y se le dejaron caer unos puntos de soldadura para después solo calentar y unir el cable.

AprendizEnT


Aquí se muestra un poco mas toda la maraña de cables que quedaron al final. Al usar dos interfaces independientes para cada uno de los lados del tablero se tienen que conectar vía USB de manera independiente, por esa razón es que hay que usar dos puertos.

CarpinteriaDeNovatos

Evolucion de mi mueble para jugar como en las ARCADES
Desde antes se notaba que el tablero pintaba para ser de color negro y que incluiría cosas como gráficos, repisas y una base que se hizo a la Mexicana para colocar una lámpara de escritorio. Esta lámpara la recogí de la basura ya que alguien la tiro por que el clip con el que se sujetaba en el escritorio estaba roto =).

La base fue muy simple de colocar ya que al retirar el clip de la lámpara se rebeló que el brazo que se unía al clip tenia forma cilíndrica y de un diámetro de 10mm así que se me ocurrió que lo único que necesitaba era un pedazo de tubo para hacer un eje de giro. Fue allí cuando recordé que tenía unos tubos de PVC que use para un trabajo y quedo perfecto con unas pijas para fijarlo al mueble.

arcade


En la imagen anterior se puede ver un pulsador al lado de la lámpara (Blanco), este pulsador no es para la luz de la lámpara si no para un foco LED de color rojo que se coloco en el interior del mueble para simular una luz indirecta.

maquinitas


Así es como se veía mi mueble =)

telomuestro

mexicanosentaringa


Y claro no pueden faltar las retas con cheve!!!

ParaElKOF

AprendizEnT
bueno, después de unas retas con amigos y jugar en el online de KOFXIII y algunas retas tranquis de KOF 2002 decidí volver a perfeccionar el tablero.
La cosa a final de cuentas es que siempre ando buscando que ponerle =P, como les mencione al principio del post soy medio hiperactivo cuando ando haciendo modificaciones o cosas nuevas así que cambie las interfaces de controles independientes por una interface llamada "Interface USB Controllers to Arcade Control Panel". Esta interface consiste simplemente en tener una PCB mas chica y con una salida USB para un tablero doble ARCADE. Con esta PCB ya no hay que soldar nada, ya que incluye los pines para cada botón y todo el cableado necesario.

CarpinteriaDeNovatos


Aquí les dejo el link de donde saque la información para decidirme en usar esta belleza de PCB. Ojo este video no es mío, lo encontré en YouTube y al verlo me anime a conseguirme esta plaquita.


link: https://www.youtube.com/watch?v=Lo6-InZvPLM


También me di a la tarea de cambiar el diseño de la superficie del tablero ya que esta vez fui a imprimir a un lugar especializado. Ya no me importo que el fondo fuera negro porque vale lo mismo imprimir negro y blanco con un plotter de tinta laser =).

Evolucion de mi mueble para jugar como en las ARCADES





Cambie a unos botones de mejor calidad, y acomode 4 que corresponden a los colores característicos del XBOX 360 para los botones A, B, X y Y (para los juegos que lo requieran ya que en PC se puede emular perfectamente este control sin tener que comprarlo original). También agregue algunos más para asignarles los comandos de select, start y los gatillos de la XBOX.

arcade




Y así es como está ahora mi espacio de trabajo y diversión!!!
Bueno con esto cierro mi segundo post, creo que está mucho mejor que el primero, pero espero en un futuro hacer un mejor post.... Espero lean aunque sea un poquito de todo el texto que estoy poniendo ya que no es nada fácil hacer posts =)
