Combinando Kit PCBOX mas Router NOGANET

Hola este tutorial lo realice porque me surgió un problema de espacio físico en mi departamento sin más remedio que tener que insertar la placa de mi router noganet dentro del dvr pcbox.
Combinando Kit PCBOX mas Router NOGANET

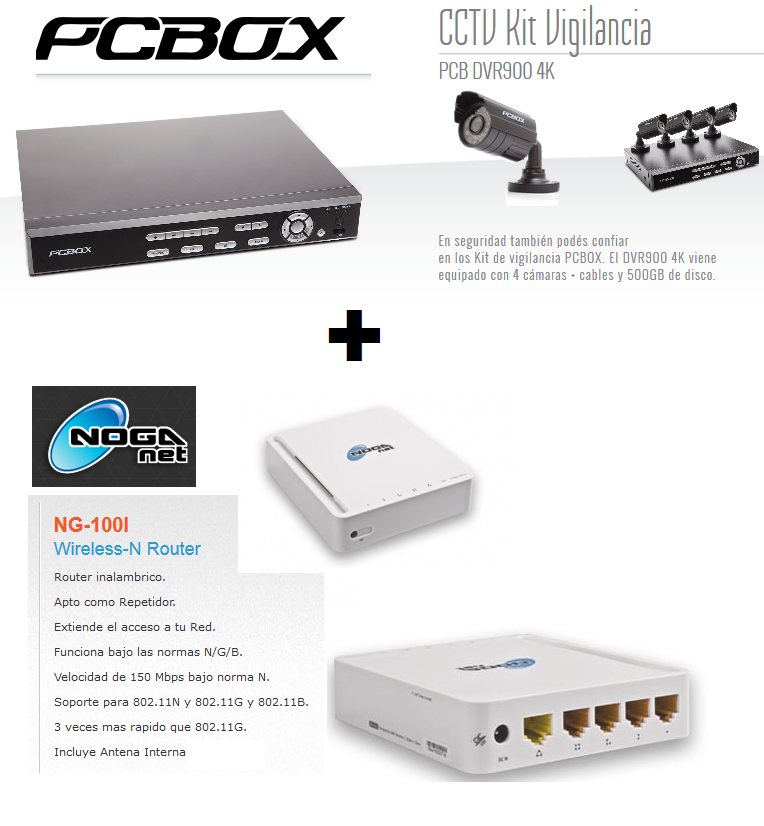

Pasos para Combinar Kit de Seguridad PCBOX mas Router Noganet NG-100I Wireless


A tener en cuenta: No me hago responsable del mal uso que le puedan dar a este documento o de daños que ustedes puedan producir.
Recuerden siempre ser cuidadosos ya que los elementos electrónicos son muy sensibles.


1) Desarmar el DVR PCBOX (Recuerden que Pierden la garantía )
combinar

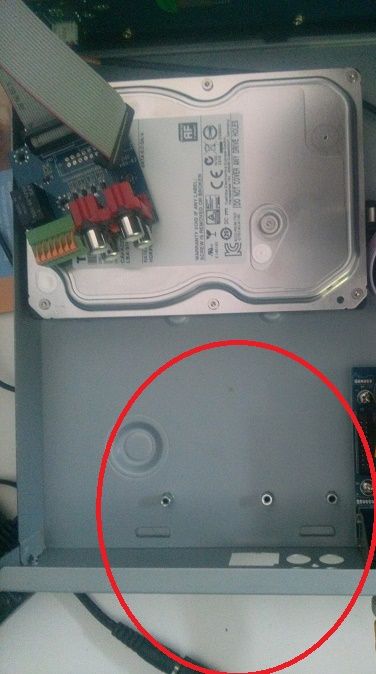

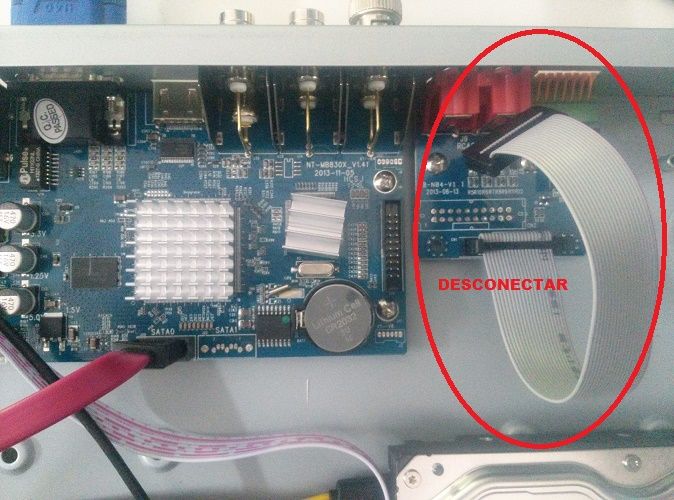

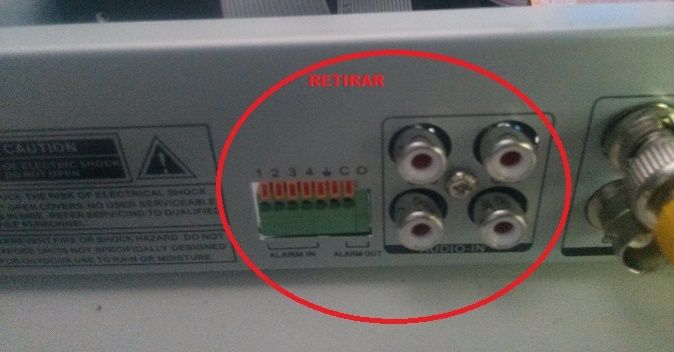

2) En mi caso elimine el componente de conexión a Alarma para pasar los cables del Router.
noganet
router wifi
dvr pcbox 4ch

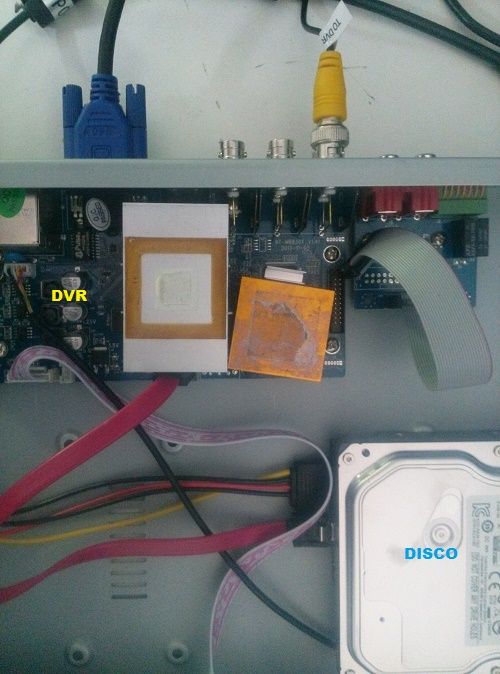

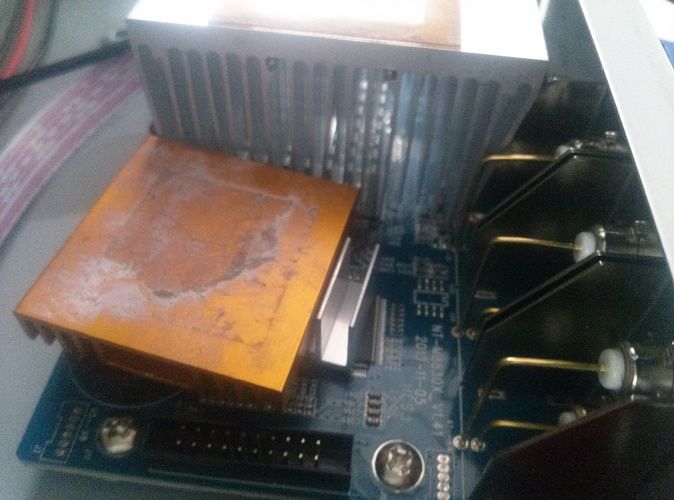

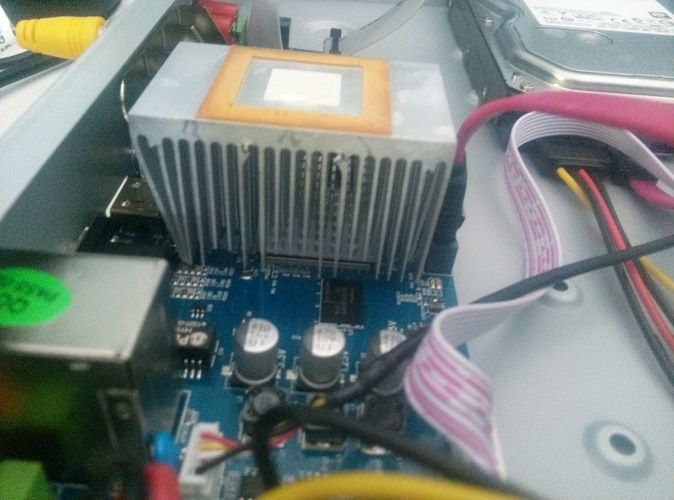

3) Como tenía 2 Disipadores de unas placas madre viejas los agregue a los existentes de la placa del DVR para ayudar a Disipar el calor no es necesario pero por las dudas los agregue .
Combinando Kit PCBOX mas Router NOGANET
combinar
Estos disipadores solo los inserte sobre los existentes.
noganet
router wifi

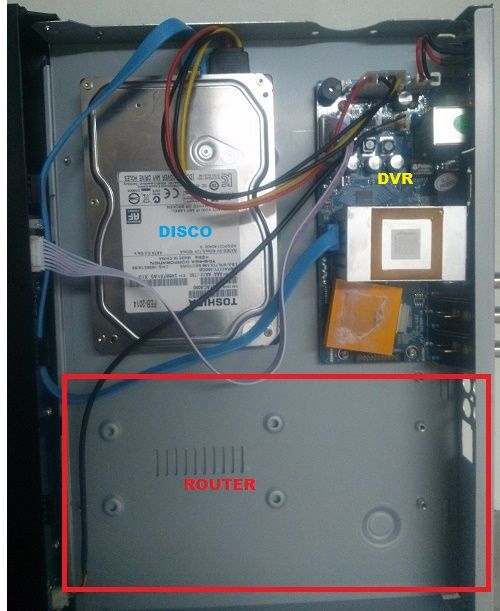

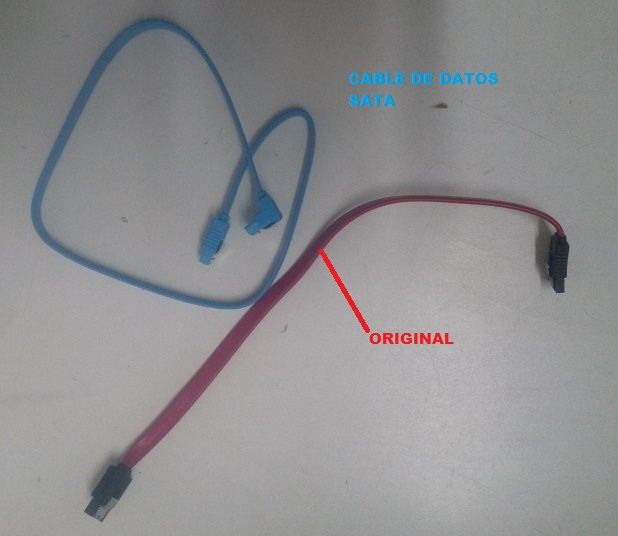

4) Cambie de lugar el disco Rígido y reemplace el cable de datos SATA original del Disco para obtener un mejor espacio.
dvr pcbox 4ch
Combinando Kit PCBOX mas Router NOGANET

5) Desarme el Router Noganet
combinar

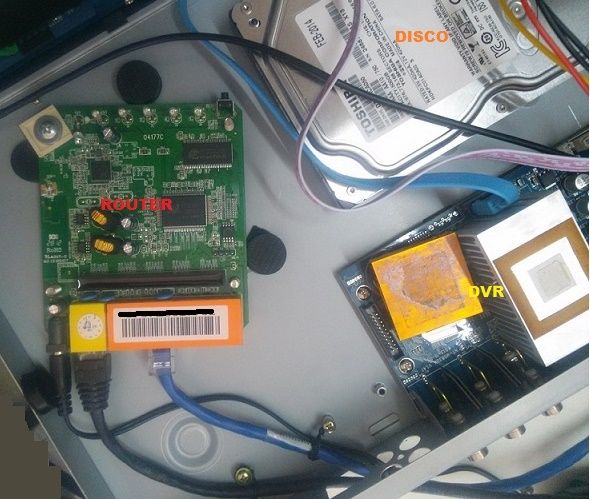

6) Agregando la plaqueta al DVR

noganet
Aprovechando el espacio del componente Retirado pase los cables del Router , corriente y Cable de RED.
router wifi
dvr pcbox 4ch

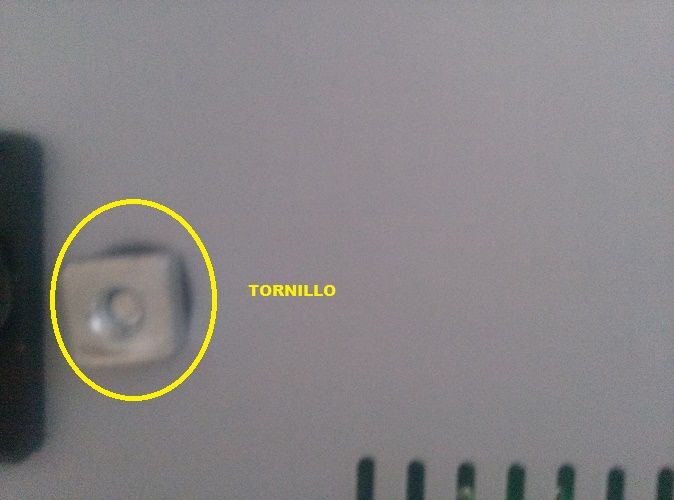

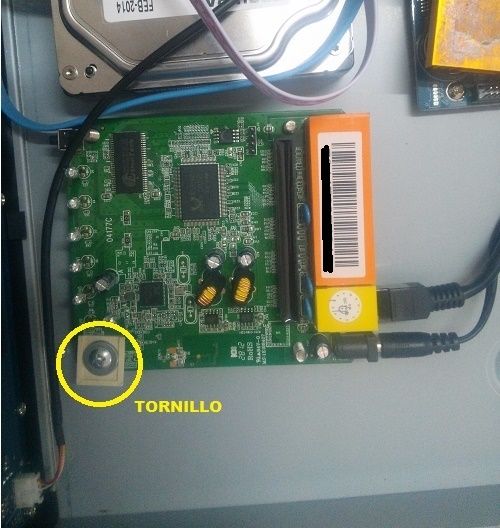

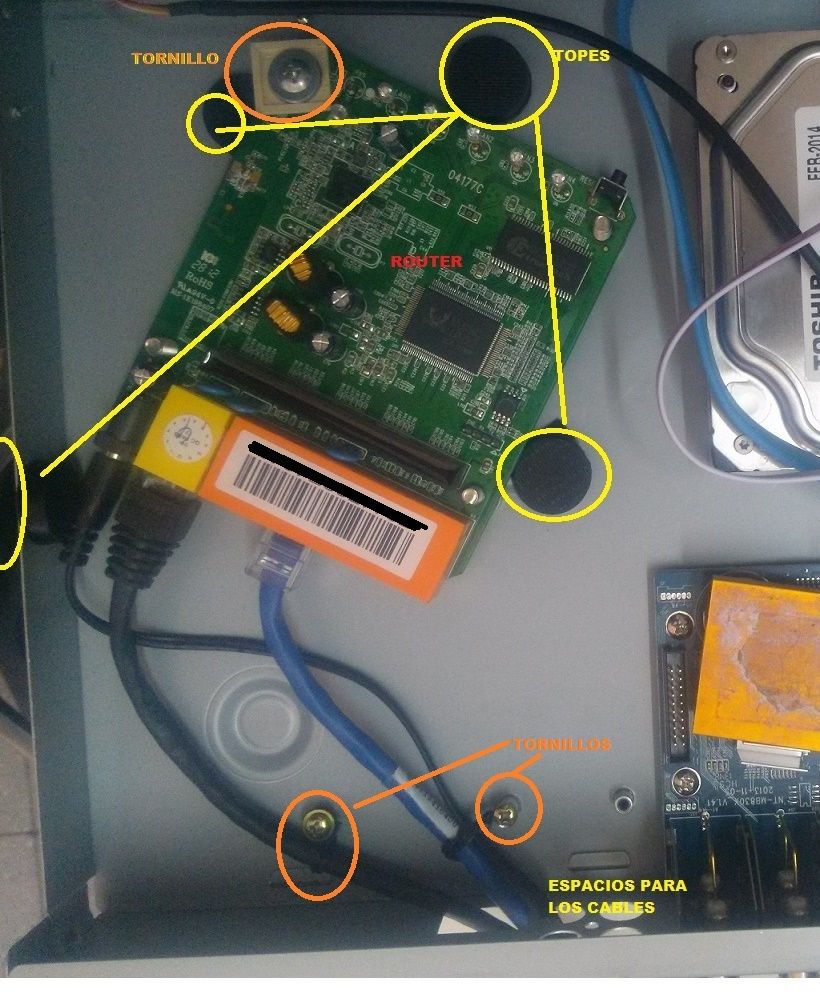

Instale un Tornillo a la placa del ROUTER y unos topes de plásticos que encontré para que la placa no se mueva; también agregue unos tornillos para sujetar los cables de corriente y red.
Combinando Kit PCBOX mas Router NOGANET

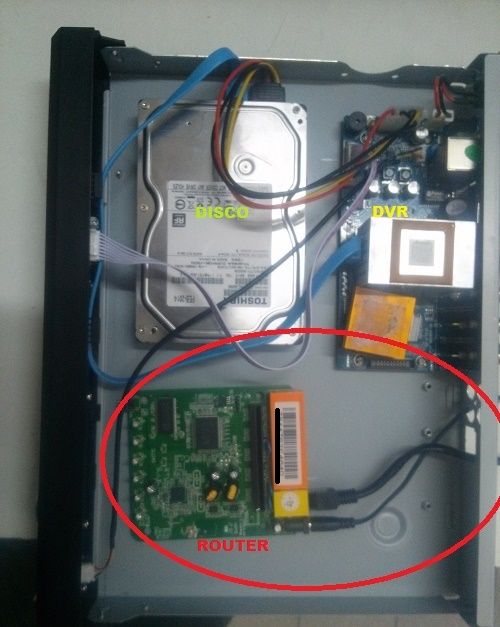

Resultado Final
combinar

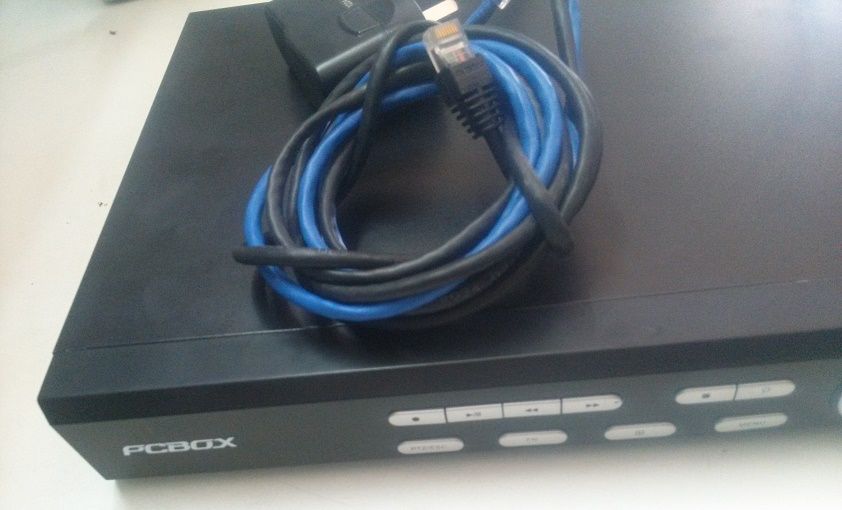

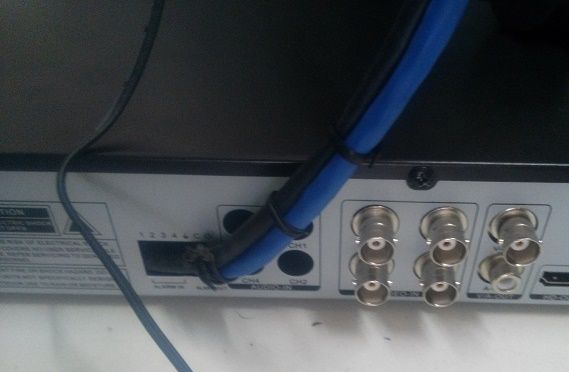

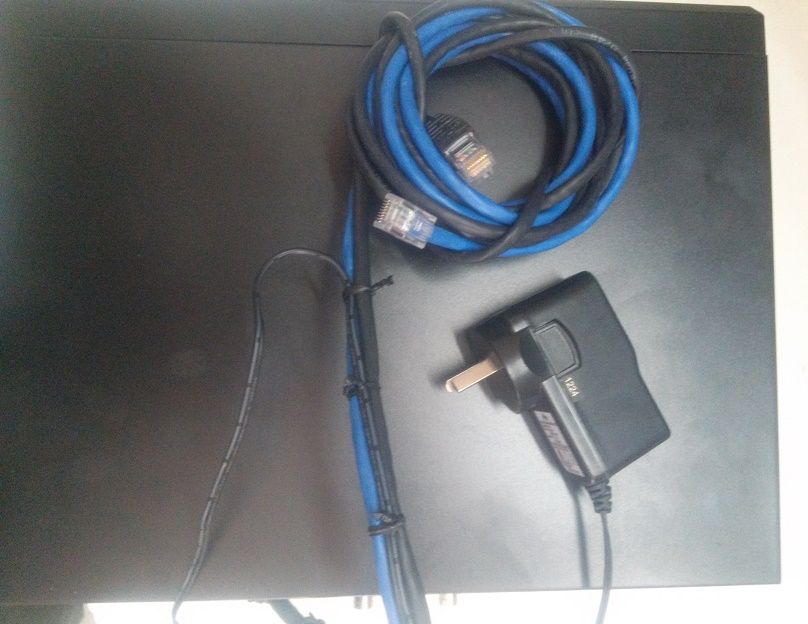

Por Ultimo Armando el DVR y precintando los cables.
noganet
router wifi
dvr pcbox 4ch

Espero que les que les pueda servir de utilidad este tutorial.
Saludos


A tener en cuenta: No me hago responsable del mal uso que le puedan dar a este documento o de daños que ustedes puedan producir.
Recuerden siempre ser cuidadosos ya que los elementos electrónicos son muy sensibles.
