proyectos electronica facil

Proyectitos de electronica que te pueden ayudar

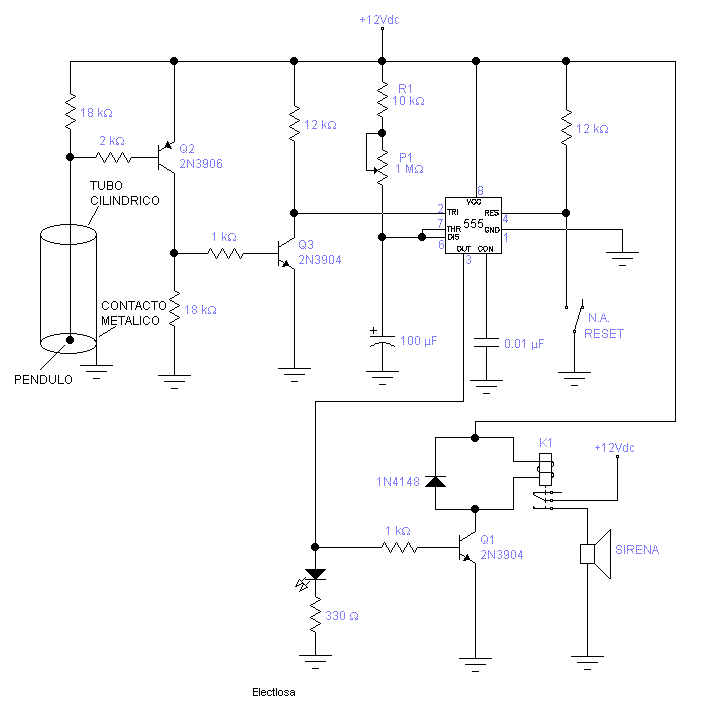

Un solo toque del péndulo con el contacto metálico provocara el disparo del 555, actuando sobre el relé, el cual energiza la sirena avisándonos sobre la presencia de un movimiento sísmico. El tiempo de activación de la sirena se ajusta a través del potenciómetro P1, S2 es un pulsador para dar reset al circuito, inhibiendo la salida del temporizador y colocando en corte el transistor Q1, que a su vez desconecta la salida del relé.

La construcción del sensor es sencilla, empleando materiales fáciles de conseguir como el tubo plástico de forma cilíndrica, alambre telefónico, y el péndulo. En el diagrama esquemático se muestra un pequeño dibujo del sensor, dejando la construcción a ingenio del experimentador. Si desea aumentar o disminuir la constante de temporización, la puede cambiar ajustando el potenciómetro P1 o cambiando el valor de C1. la temporización varia entre 1,1 hasta 110 segundos.

proyectos electronica facil


Cargador de baterias

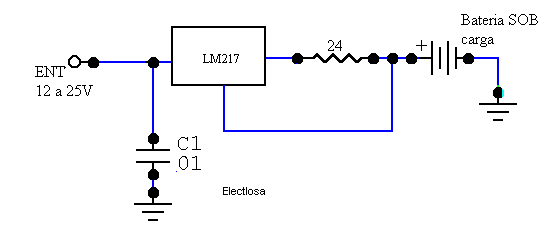

Podemos cargar baterías de nicadmio de 1,5 a 9V con corriente de 50mA utilizando esta sencilla fuente de corriente constante con LM217. La diferencia entre la tensión de entrada y de salida debe ser, como máximo de 40V y el integrado debe ser montado en disipador de calor.

electronica

Detector de metales Baja Potencia

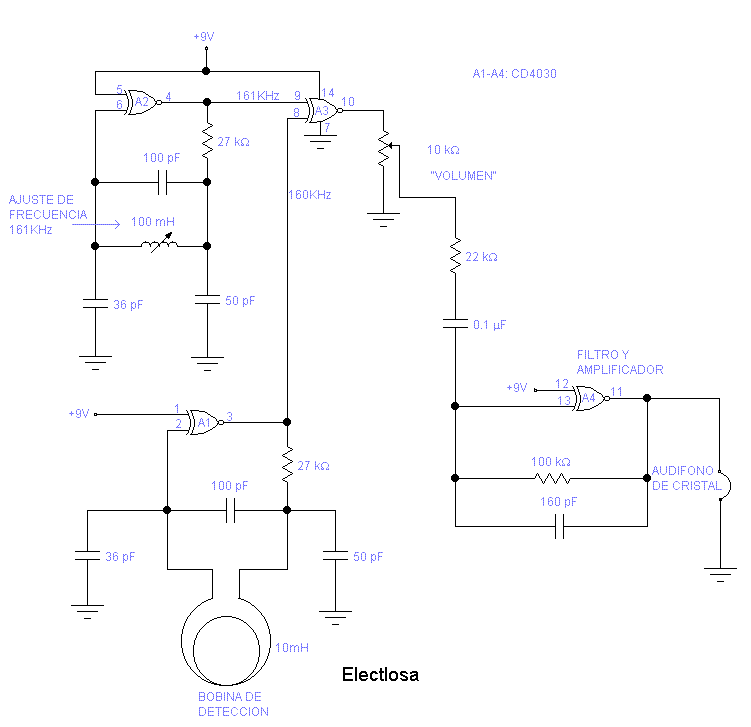

Este detector de metales de baja potencia se puede alimentar con una batería entre 3 y 15V, y se ha construido usando las cuatro compuertas OR exclusivas contenidas en el circuito integrado CMOS 4093. Las compuertas han sido configuradas como dos osciladores y la bobina de detección de metales opera como elemento inductivo de uno de ellos.

Cuando la bobina de detección se aproxima a un cuerpo metálico, la inductancia efectiva cambia y de la misma manera lo hace la frecuencia del oscilador correspondiente. Las compuertas A1 y A2 forman los dos osciladores , cuyas frecuencias deben ser ajustadas a 160kHz y 161kHz respectivamente, en ausencia de un cuerpo metálico y con ayuda de un frecuencímetro.

Los pulsos generados por cada oscilador son mezclados por la compuerta A3 y en su salida se obtiene una frecuencia que varía entre 1 a 321kHz, que es el resultado de la suma o la diferencia entre las dos frecuencias de entrada. La señal de 321kHz es filtrada a través del filtro pasa bajos de aproximadamente 10kHz de ancho de banda, que se ha construido con la compuerta A4 y permite que la señal de 1kHz pueda ser amplificada por los audífonos de cristal conectados a la salida.

Para construir la bobina detectora, se deben enrollar 140 vueltas de alambre esmaltado de calibre 18AWG, en un molde o soporte rígido y tubular de 15cm de diámetro.

facil

Sencillo receptor de am Puede ayudarte en caso de catastrofe y mas...

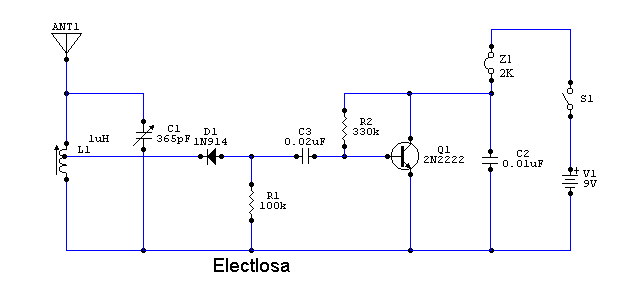

Captar señales de radio siempre será una experiencia emocionante, especialmente si es uno mismo quien construye el receptor. El sencillo circuito de la figura, desarrollado alrededor de un diodo detector de germanio 1N914 (D1) y un transistor 2N2222(Q1), que actúan respectivamente como demodulador de RF y amplificador de audio, le permitirá sintonizar y escuchar fácilmente programas, música y otros tipos de informaciones producidas por emisoras que transmiten en la banda comercial de AM (540kHz-1600kHz) de su localidad. El circuito tiene suficiente capacidad de salida para impulsar un audífono de alta impedancia (Z1).

En este receptor, L1 y C1 son, respectivamente, una antena ajustable de núcleo de ferrita y un condensador variable, del mismo tipo de los empleados en receptores convencionales de AM. La sintonía propiamente dicha se realiza mediante C1. Como antena, puede utilizar un alambre de cualquier longitud. También puede obtener buenos resultados utilizando una antena exterior de televisión. En este caso, simplemente desconecte el cable coaxial de la entrada del televisor y conecte el terminal vivo del mismo al punto común de unión del tanque L1C1.

proyectos

Estos y los que deseen tener solo pidanlos y los tendras en una nueva entrega de post
