Tutorial de diseño de Filtro Activo Pasa Bajos

Hola taringueros,

Aquí les traigo un reporte muy detallado que hice hace ya un año que dice paso a paso cómo diseñar un filtro activo pasabajos tipo butterworth con op amps (lm741). Se usa una topología conocida como Sallen-Key, para generar las etapas de filtrado. Se trata de un filro de 4° orden, que se logra poniendo en serie 2 etapas de 2° orden.

La metodología es la siguiente:

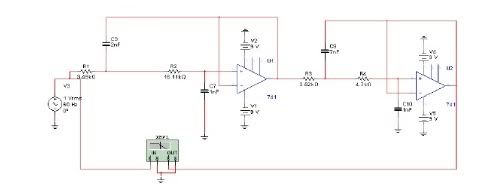

Partiendo de la función general para filtros pasa bajos, se obtienen los coeficientes de Butterworth. Se suponen capacitancias y se calculan las resitencias para una frecuencia de corte de 15KHz. Luego se muestra el diagrama eléctrico y su simulación en Multisim (su gráfica de BODE). Al final, se evalúan los resultados obtenidos en excel, donde claramente se ve la atenuación después de los 15 KHz.

Como ya dije, el reporte incluye la teoría, cálculos, diagrama eléctrico, simulación y datos experimentales.

Tutorial de diseño de Filtro Activo Pasa Bajos

http://es.scribd.com/doc/23227812/Filtro-activo-pasabajos-Butterworth

Me basé en la guía de Texas Instrument Op Amps for Everyone Capitulo 16 Active Filter Design Techniques de Thomas Kugelstadt, aquí les paso el link por si quieren profundizar más al respecto. Está en inglés, pero si tienen cualquier duda pueden consultarme. Ahí pueden encontrar otras topolgías, otras aproximaciones (Tschebyscheff y Bessel) y filtros pasa altos, pasa banda y rechaza banda, así como hints en la implementación práctica y tablas de coeficientes ya listas para implementar.

http://focus.ti.com/lit/an/slod006b/slod006b.pdf

Espero y lo encuentren útil

Agradezco sus comentarios, puntos, sugerencias, votos, etc.
