Atril de pintor como fabricar uno

Buenas Taringueros ....

Lejos de ser un carpintero soy solo un aprendiz y amante del arte de la madera

Les dejo por si a alguien les sirve un planito de como fabricar un atril para pintor con pocas instrucciones y poco material ya que me fue dificil conseguir info cuando comenze con la idea de contruir un atril
Cualquier cosa comenten y hacemos un foro del carpintero !!!


¿Como hacer un caballete de pintor?

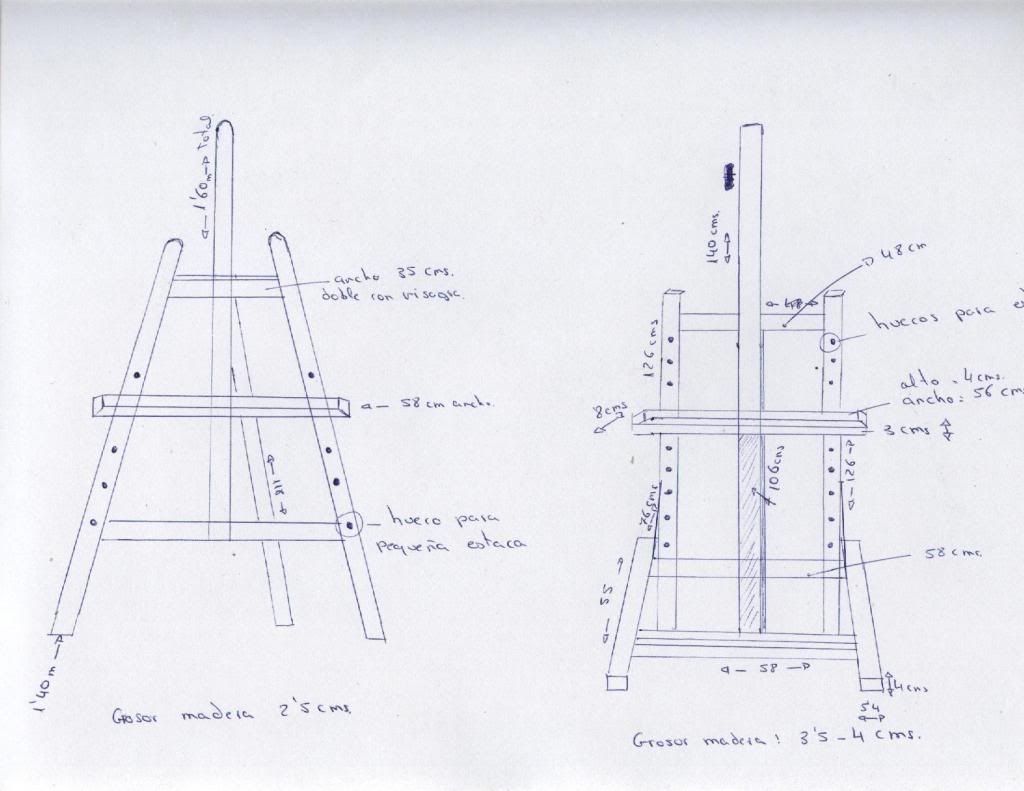

Aca tenemos los dos planos que consegui y en los cuales basé el diseño de mi Atril
Atril de pintor como fabricar uno

El que realize yo fue inspirado en el plano de la izquierda


Materiales


2 tirantes de 2 * 1 de largo 1.40 mts (A)
1 tirante de 2*1 de 1.60 mts (D)
1 tirante de 1.16 mts (Puede variar de a cuerdo a la inclinacion deseada) (F)
2 tirante de 35 cm (Fijo de Arriba) (B) y (E)
1 tirante de 65 cm (Fijo de Abajo) (C)
1 tirante de 4*1 y de 58cm de largo que es movil (apoyo del cuadro )
2 estacas(para aguantar el tirante central (movil) donde apoya el cuadro )
2 Bisagras
2 pernos de madera (de la medida de la mecha que hicimos los agujeros pueden ser lapices o tarugos)
1 cuerda de 60 centimetros
taladro , mechas tornillos y destornillador
nogalina para colorear o cambiar la tonalidad de la madera
barniz y pinceles



Utiliza dos tablas de 2 pulgadas de espesor ,y 1 de ancho y de largo 140 cm. (A)
Van a ser los tirantes que van hasta el piso , patas y frente de nuestro atril (A)
A las mismas con ayuda de una Mecha para madera del tamaño un poco mayor al de las estacas realizamos unos cuantos orificios manteniendo la coherencia en ambos tirantes (yo realize como 8 desde la parte de arriba del tirante separados 10 cm entre si hasta unos 60 cm del piso)ya que son los que nos van a dar las diferentes alturas del soporte para la base del cuadro, pero esto calculo que va a depender de las necesidades de nuestro artista y el uso del atril .
Luego tornillamos el tirante Fijo de Arriba y el de Abajo (B) y (C) ( tornillamos por el lado trasero de las patas de nuestro ATRIL) utilizando un tornillo de madera para que la estructura tenga forma de A



Pintores

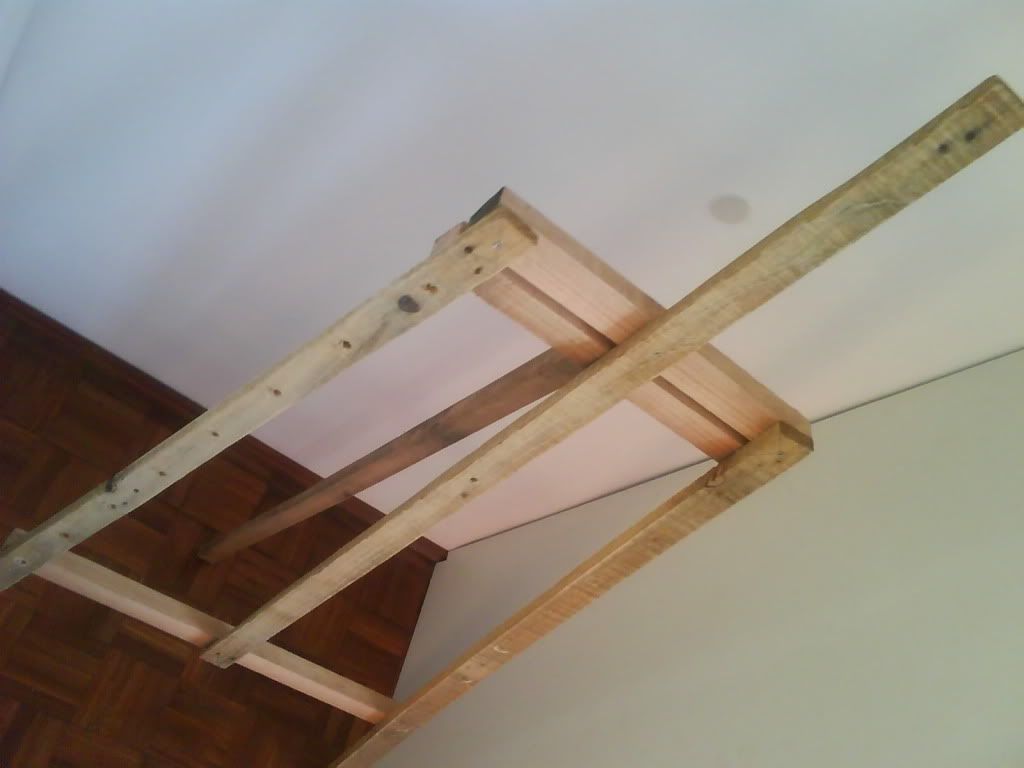

A continuacion alineado con el tirante de abajo (C) y centrandolo a la estructura tornillamos la madera (D)(OJO esta madera es por el lado de adelante de las B y C para que quede a nivel con tirantes A) va a ser el apoyo de cuadro y la altura de nuestro atril .

Ahora lo que queda es darle el apoyo trasero, para eso tornillamos primero el tirante (F) al (E) en forma perpendicular o de T que sera la tercera pata de nuestro atril


Cuadros

Luego colocamos las dos visagras para unir los tirantes B y E (Se puede hacer por arriba o por abajo dependiendo del tipo de bisagra que consigamos) con esto juntamos nuestra A con nuestra T (La A va delante y la T atraz unidas por las bisagras)
Si es necesario para darle mejor apoyo al atril se puede cortar las puntas osea las patas en angulo de 45 grados


caballete

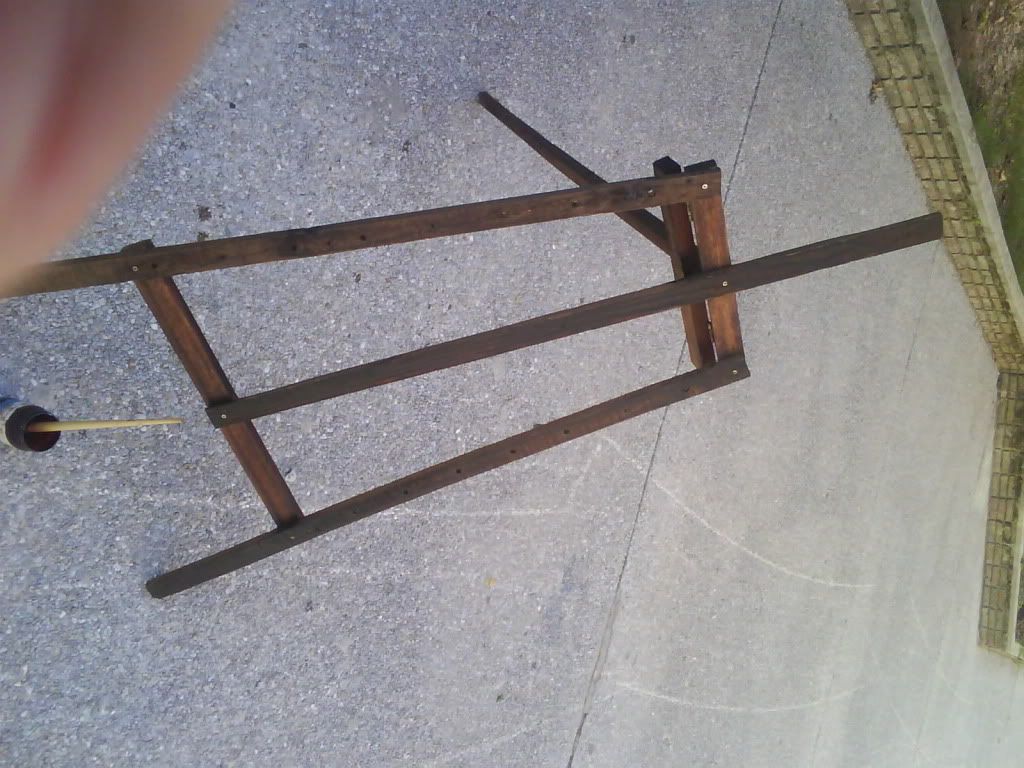

Ahora lo unico que nos queda es pintar nuestro atril , para ello primero lo pinte con nogalina para darle la tonalidad oscura (la nogalina se compra en la ferreteria , es un polvito que se diluye en agua tibia y lo unico que hace es darnos una tonalidad mas oscura a nuestra madera virgen) Ojo que si no le colocamos arriba una mano de barniz se decolorara si dejamos la madera en contacto con el agua.

Y por ultimo la mano de barniz para darle brillo , duravilidad y protegerla del agua.

atril

Realizando un orificio en el medio del tirante (C) y en la misma altura otro orificio en el F se puede colocar ademas una cuerda (como a los caballetes ) para que cuando quede abierto el atril no se siga abriendo y ademas poder regular la apertura y por lo tanto la inclinacion de nuestro Atril acortando el largo de nuestra cuerda



atriles


Como se puede ver en la foto , al tener muchos orifios podemos mover los pernos de soporte de nuestra madera de soporte del cuadro y con eso regulamos la altura para pintar parados , sentados o piezas de diferentes tamaños
tambien se le puede colocar un compensado cuadrado de 60 por 60 y apollar alli arraba nuestra pieza


Espero les guste y alguno se anime a hacerlo, realmente es mas facil de lo que parece y por ejemplo en mi caso fue un muy lindo regalo para mi mujer que incursionaba en el Arte de la pintura
