Maqueta escala 1:200 del Crucero General Belgrano

ARA Crucero General Belgrano


"IRSE A PIQUE ANTES QUE RENDIR EL PABELLON"


Resumen del proceso de construcción

Al cumplir mis 40 años, me propuse como desafío realizar una maqueta del crucero General Belgrano, no por el hecho de realizar una maqueta de un buque, sino por el desafío que implicaba realizar una maqueta de un barco cuyo kit comercial no existe, y por la historia que representó en mi generación la guerra de Malvinas. Cabe destacar que desconozco gran parte de la terminología y secretos del modelismo naval, por lo cual el desafío fue todavía mayor.

Un día antes de mi cumpleaños número 40 empecé la construcción del Crucero General Belgrano de escala 1:200. El desafío fue volcar en un proyecto todo lo aprendido en el modelismo hasta el momento y aplicar lo creo es más importante que el conocimiento y que se adquiere con el tiempo: la paciencia. Poniéndome como metas ir sorteando los escollos que se iban presentando sin dejarme desanimar por problemas que sabía que iba a tener que enfrentar (durante la construcción del casco no sabía aún con que materiales iba a construir la parte de la superestructura del buque) visité en dos oportunidades el museo del Naval del Tigre. En él, amablemente me acercaron información del CRUBE (planos, diagramas y fotos) además me permitieron tomar varias fotografías del excelente trabajo realizado por el CAMNE del Crucero hecho en escala 1:50 y que se encuentra en dicho museo.

Como sabía que una importante parte del trabajo tenía que ver con la pintura del mismo, adquirí un aerógrafo, siendo mi única inversión económica en cuanto a herramientas para la construcción.

El resto del proceso de construcción está documentado en el capítulo de fotografías de este informe en el cual siempre estuvo siempre presente la cuota de imaginación para la selección de materiales u objetos que se asemejaran a partes del Crucero y que respetaran las medidas de la escala. (envases de perfumes, tapas, lápices de labios, medicamentos, teléfono celular para el motor del radar, cables, telas, etc.). Los únicos elementos utilizados que no fueron de fabricación propia fueron el acrílico del exhibidor, las figuras de escala 1:200 y la programación del PIC que contiene el mensaje en código Morse (idea sacada de la maqueta del CAMNE)

Datos de la maqueta del crucero ARA General Belgrano

Escala: 1:200
Fecha de inicio: 1 de Agosto de 2010
Fecha de fin: 31 de Octubre de 2011 (*)
(*) Se adoptó como fecha de culminación ya que para ese entonces estaba terminado el 98% del buque. Desde dicha fecha a la actualidad se han agregado detalles hasta llegar al estado de terminación que hoy se encuentra.

Planos: Museo Naval del Tigre / Internet (Aldo Pellerano)

Bibliografía: Fotos varias, Museo Naval del Tigre (Maqueta del CAMNE) e Internet.

Mensaje Morse: Raúl Jorge Caro (Texto y codificación), Walter Meurat (Programación PIC)

El 2 de Mayo de 1982 a las 16.01 el ARA Crucero General Belgrano fue alcanzado por 2 torpedos lanzados desde el submarino nuclear Ingles HMS Conqueror.
. .-.. / ..--- / -.. . / -- .- -.-- --- / -.. . / .---- ----. ---.. ..--- / .- / .-.. .- ... / .---- -.... .-.-.- ----- .---- / . .-.. / .- .-. .- / -.-. .-. ..- -.-. . .-. --- / --. . -. . .-. .- .-.. / -... . .-.. --. .-. .- -. --- / ..-. ..- . / .- .-.. -.-. .- -. --.. .- -.. --- / .--. --- .-. / ..--- / - --- .-. .--. . -.. --- ... / .-.. .- -. --.. .- -.. --- ... / -.. . ... -.. . / . .-.. / ... ..- -... -- .- .-. .. -. --- / -. ..- -.-. .-.. . .- .-. / .. -. --. .-.. . ... / .... -- ... / -.-. --- -. --.- ..- . .-. --- .-. .-.-.-
Fiel a la frase que rezaba en su puente de mando - Irse a pique antes que rendir el pabellón - , a las 17.00 se hundía en las heladas aguas del atlántico sur junto con las almas de 323 héroes.
..-. .. . .-.. / .- / .-.. .- / ..-. .-. .- ... . / --.- ..- . / .-. . --.. .- -... .- / . -. / ... ..- / .--. ..- . -. - . / -.. . / -- .- -. -.. --- / -....- / .. .-. ... . / .- / .--. .. --.- ..- . / .- -. - . ... / --.- ..- . / .-. . -. -.. .. .-. / . .-.. / .--. .- -... . .-.. .-.. --- -. / -....- / --..-- / .- / .-.. .- ... / .---- --... .-.-.- ----- ----- / ... . / .... ..- -. -.. .. .- / . -. / .-.. .- ... / .... . .-.. .- -.. .- ... / .- --. ..- .- ... / -.. . .-.. / .- - .-.. .- -. - .. -.-. --- / ... ..- .-. / .--- ..- -. - --- / -.-. --- -. / .-.. .- ... / .- .-.. -- .- ... / -.. . / ...-- ..--- ...-- / .... . .-. --- . ... .-.-.- /
Lo ultimo que escuchó el veterano buque de la 2da guerra mundial fueron las voces de Viva la Patria!... Viva el Belgrano !.
.-.. --- / ..- .-.. - .. -- --- / --.- ..- . / . ... -.-. ..- -.-. .... --- / . .-.. / ...- . - . .-. .- -. --- / -... ..- --.- ..- . / -.. . / .-.. .- / ..--- -.. .- / --. ..- . .-. .-. .- / -- ..- -. -.. .. .- .-.. / ..-. ..- . .-. --- -. / .-.. .- ... / ...- --- -.-. . ... / -.. . / / ...- .. ...- .- / .-.. .- / .--. .- - .-. .. .- -.-.-- .-.-.- .-.-.- .-.-.- / ...- .. ...- .- / . .-.. / -... . .-.. --. .-. .- -. --- / -.-.-- .-.-.- /
Este es mi homenaje a los caídos en la guerra por nuestras Islas Malvinas. Proyecto 40 aniversario, 1 de Agosto de 2011.
. ... - . / . ... / -- .. / .... --- -- . -. .- .--- . / .- / .-.. --- ... / -.-. .- -.. --- ... / . -. / .-.. .- / --. ..- . .-. .-. .- / .--. --- .-. / -. ..- . ... - .-. .- ... / .. ... .-.. .- ... / -- .- .-.. ...- .. -. .- ... .-.-.- / / .--. .-. --- -.-- . -.-. - --- / / ....- ----- / .- -. .. ...- . .-. ... .- .-. .. --- / --..-- / / .---- / -.. . / .- --. --- ... - --- / -.. . / ..--- ----- .---- .---- .-.-.- /
Nota: “Proyecto 40 aniversario” no hace referencia al hundimiento del Buque sino a la edad que tenía el modelista al momento de realizar el proyecto.

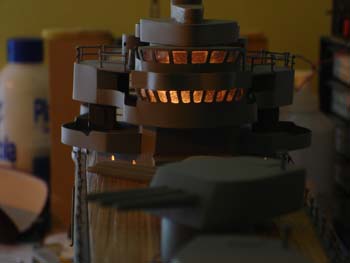

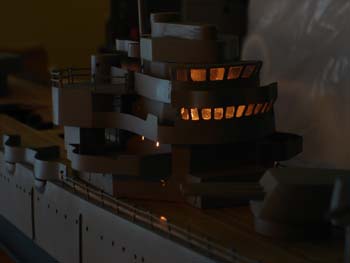

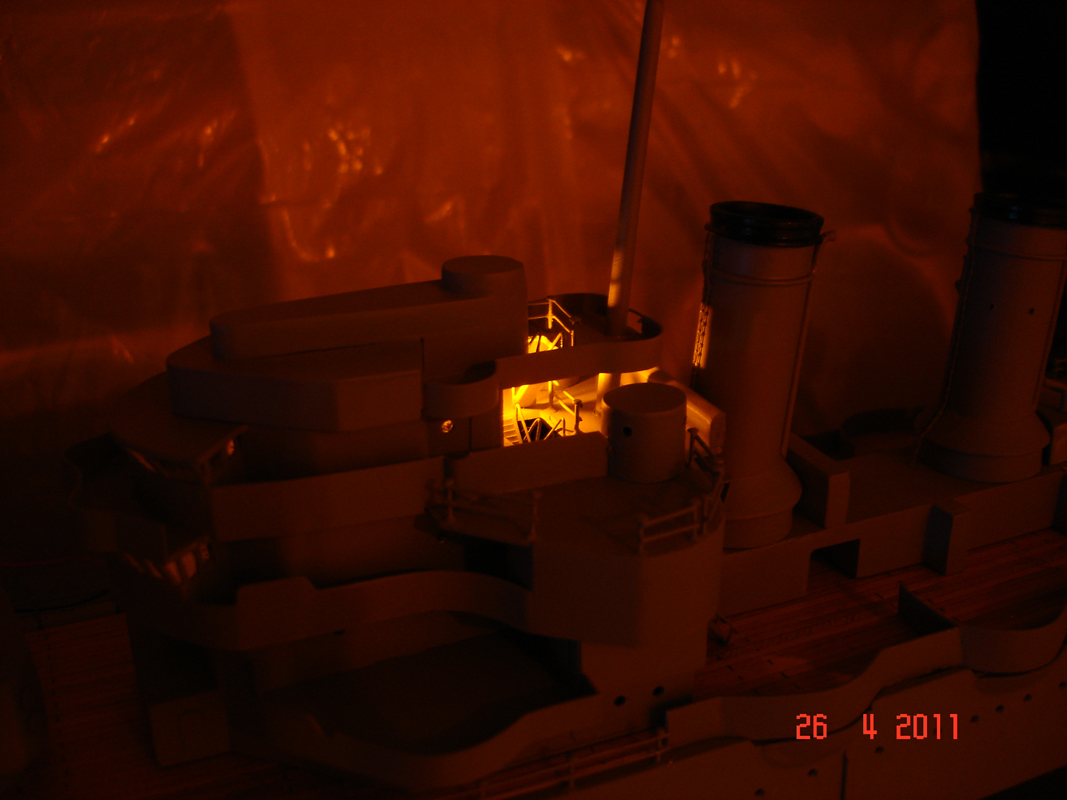

Iluminación: La maqueta cuenta con 3 circuitos de iluminación, perteneciendo 2 de ellos a los ojos de buey del casco (babor y estribor) y el tercero a la iluminación de la superestructura. La misma fue realizada con bombillas de 9 volts (12 en el casco y 6 en la superestructura) y LEDs.

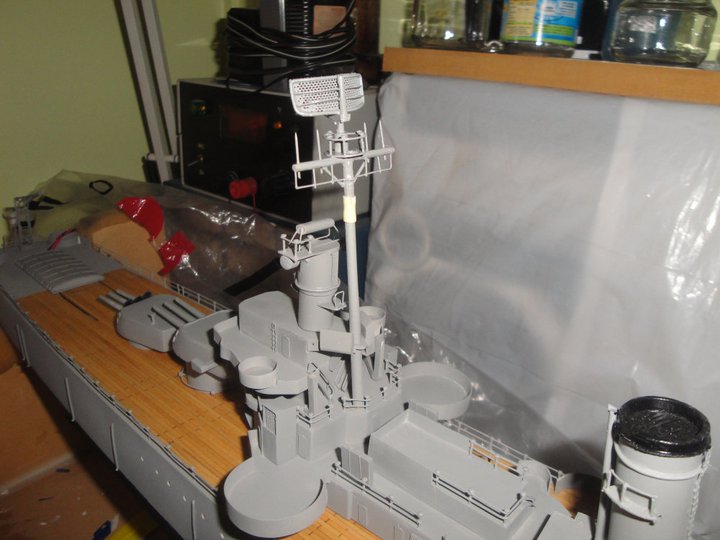

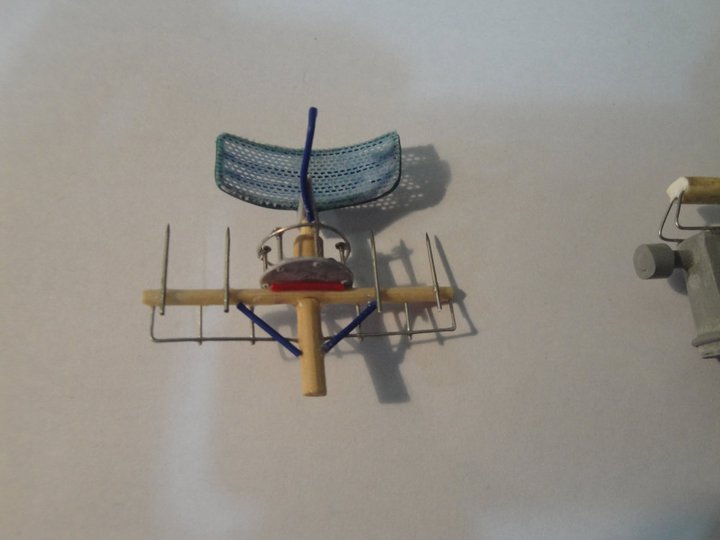

Radar principal: El radar principal tiene movilidad proporcionada por un motor de c.c. de un celular (es el encargado de proporcionar la vibración cuando está en perfil de reunión). La reducción de la velocidad de giro fue realizada utilizando la técnica de modulación de ancho de pulso (PWM) con un integrado NE555.

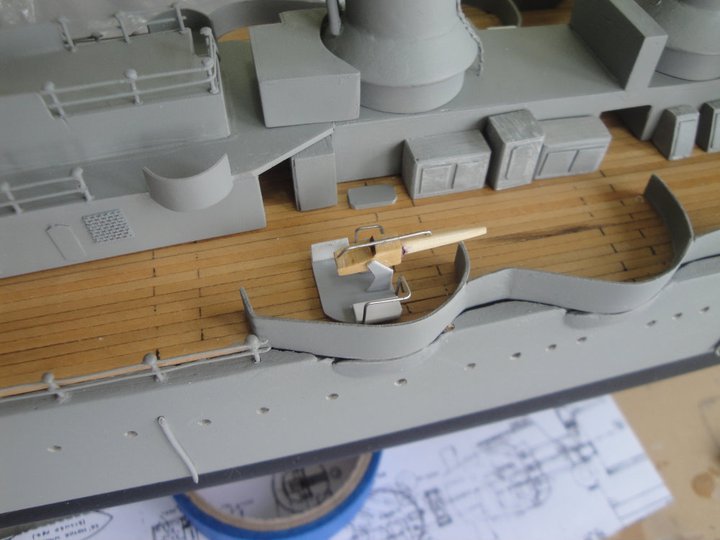

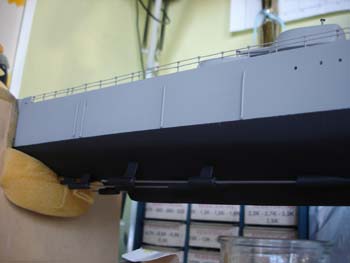

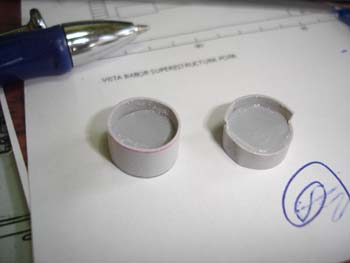

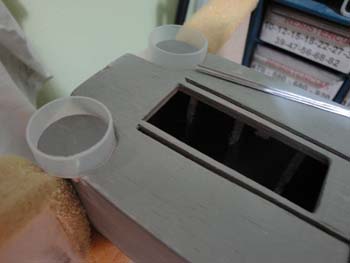

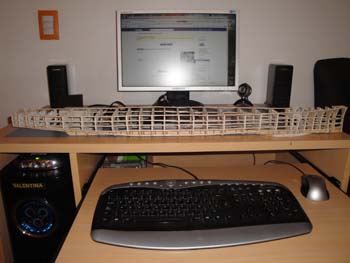

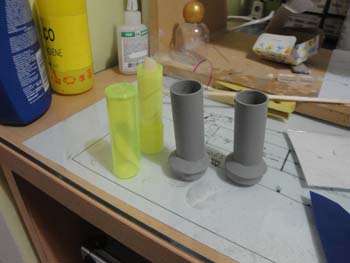

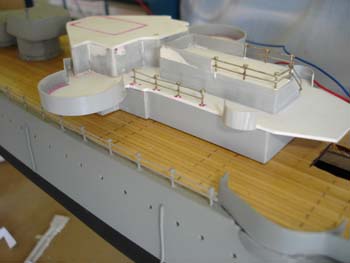

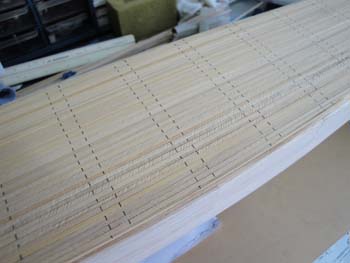

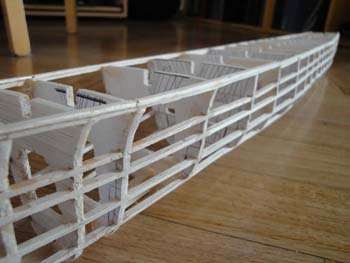

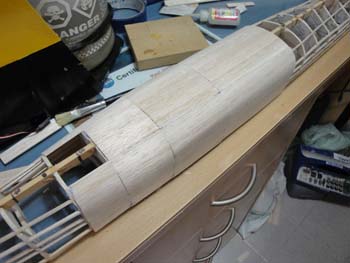

Materiales: Madera balsa (casco), pino (entablonado de la cubierta y anclas), palillos mondadientes (misiles Sea Cat), tapas y envases de yogurt (puertas y detalles de la superestructura), cable y alambre (barandillas), alfileres (barandillas), acrílico (timón, soporte del exhibidor e iluminación), tela (malla de radares), motor vibrador de celular (radar), leds, bombillas de 9v de stereo, hilo de bordado (cables tensores), precintos (escaleras), clavos, filmina transparente (vidrios del puente), cinta escarapela (bandera), porcelana fría (fuelles de cañones principales), PVC (superestructura), envase de manteca de cacao (chimeneas), tapas de envases (Torres 1, 2, 3, 4 y 5), biromes (soporte de directores de tiro de popa), etc.

(*) El único elemento de modelismo comprado para la realización del Crucero fueron las figuras de los tripulantes de escala 1:200 repartidos por la cubierta del buque para dar noción de la escala de distintas partes del mismo.

Horas Hombre: Aproximadamente 1300 horas

Agradecimientos: Al Museo Naval de Tigre (En especial a su bibliotecario, quien fue el que me ayudó a discernir muchas partes de los planos existentes).

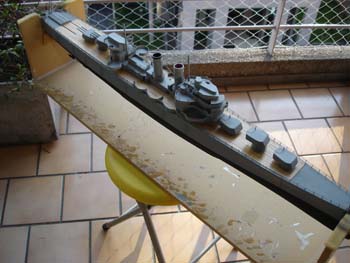

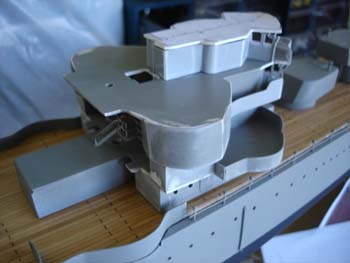

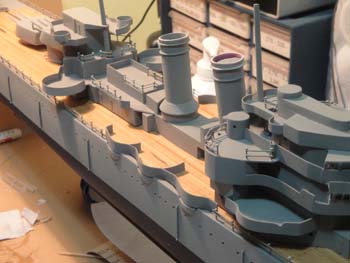

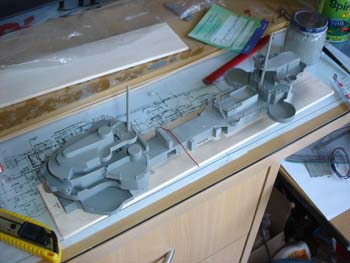

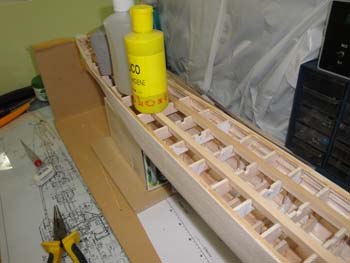

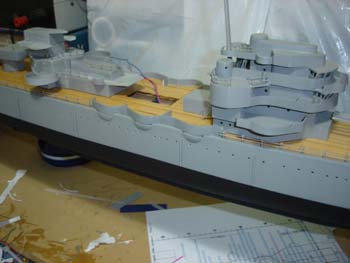

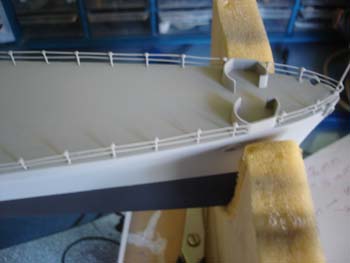

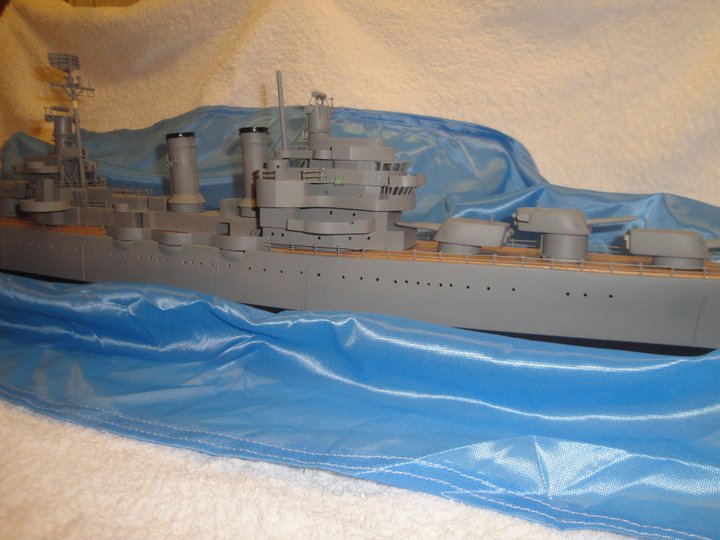

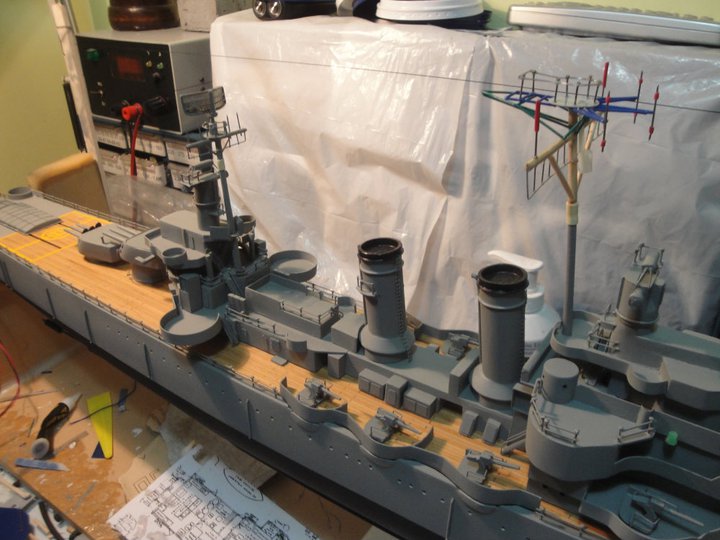

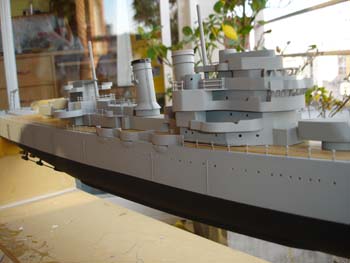

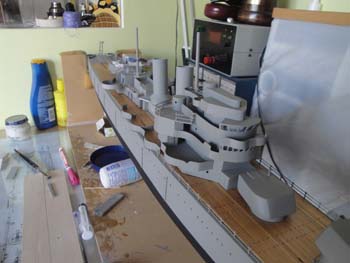

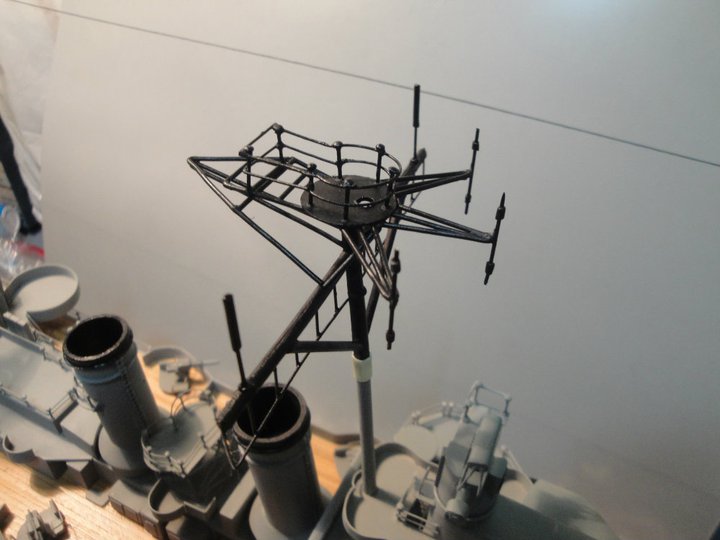

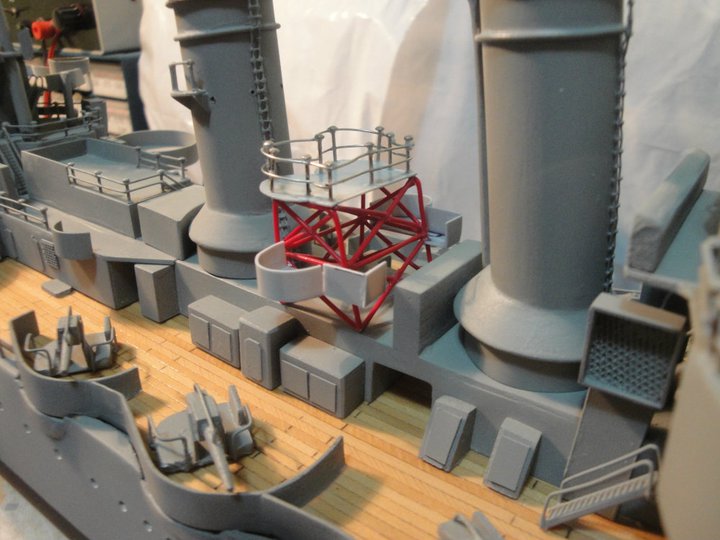

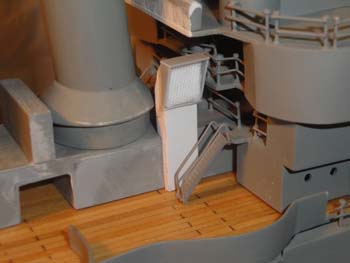

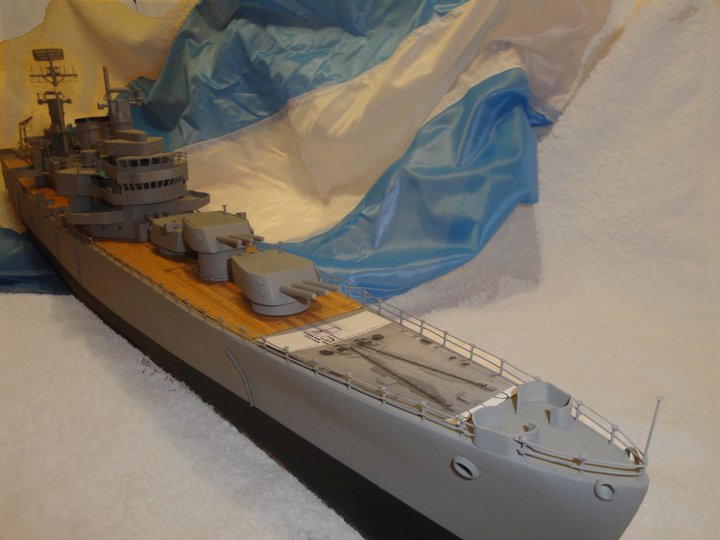

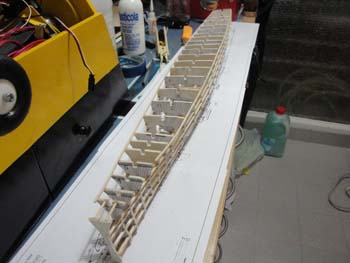

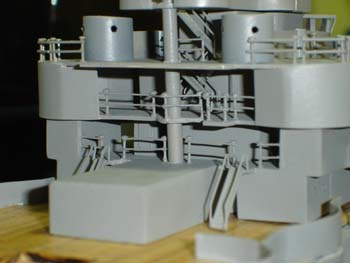

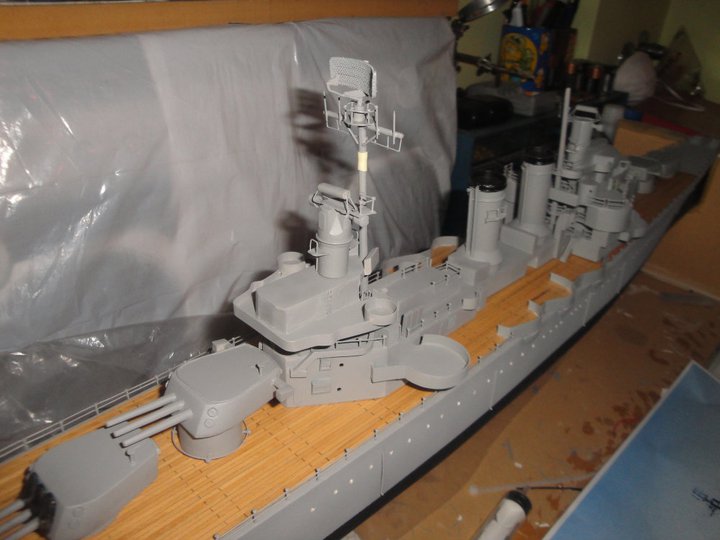

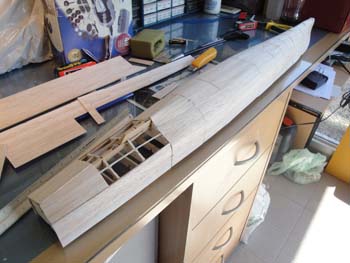

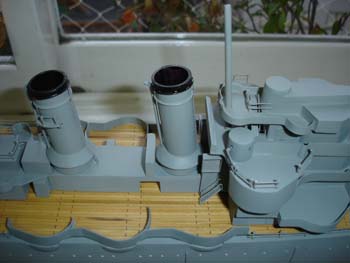

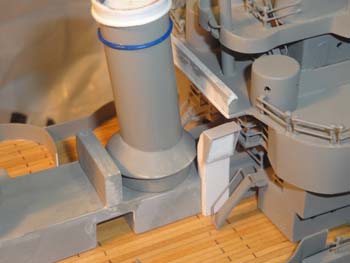

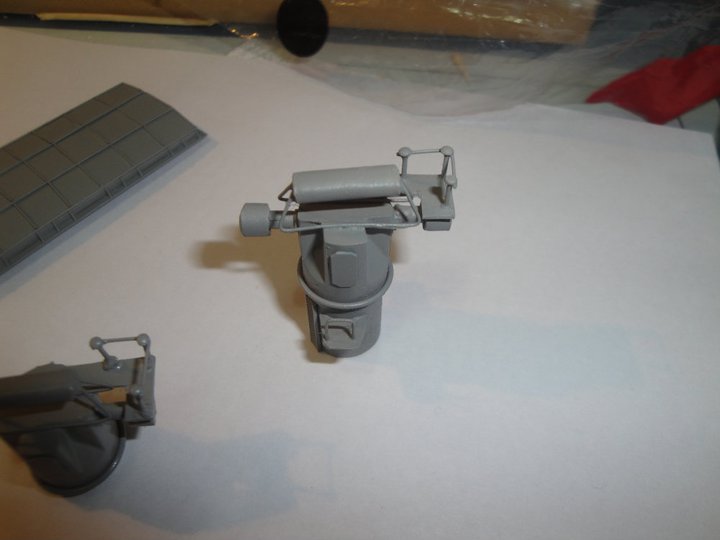

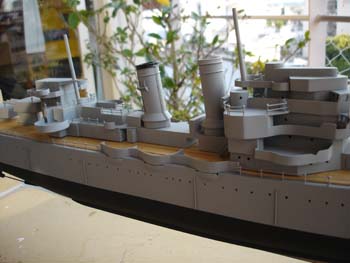

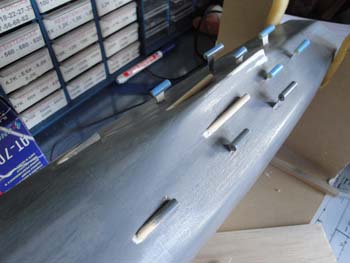

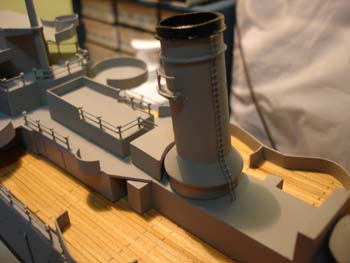

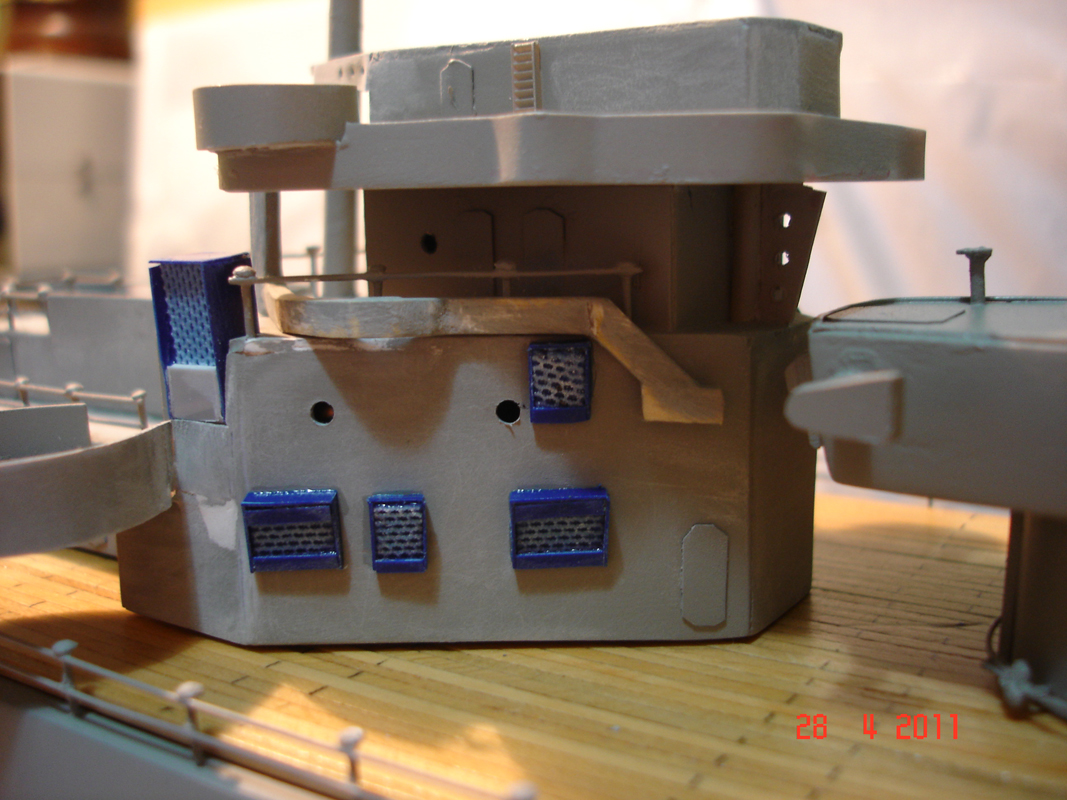

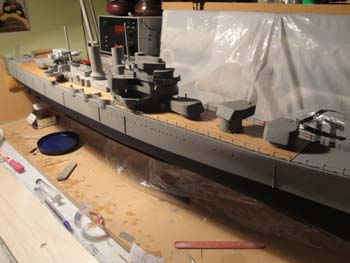

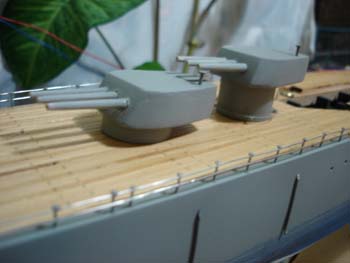

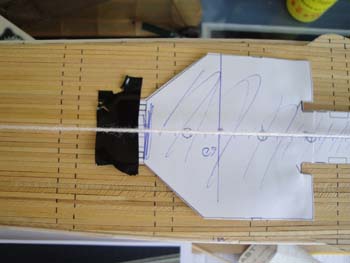

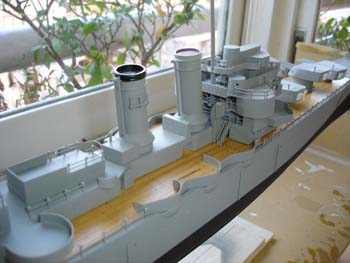

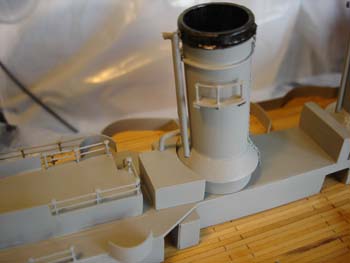

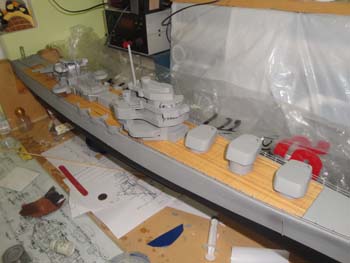

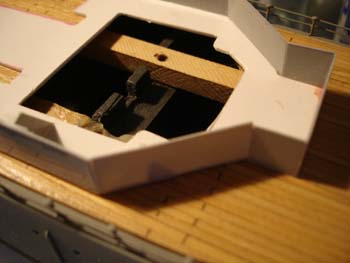

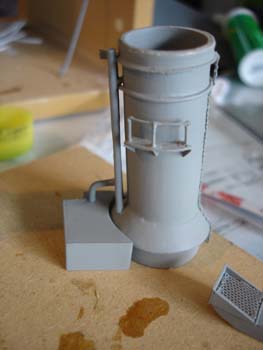

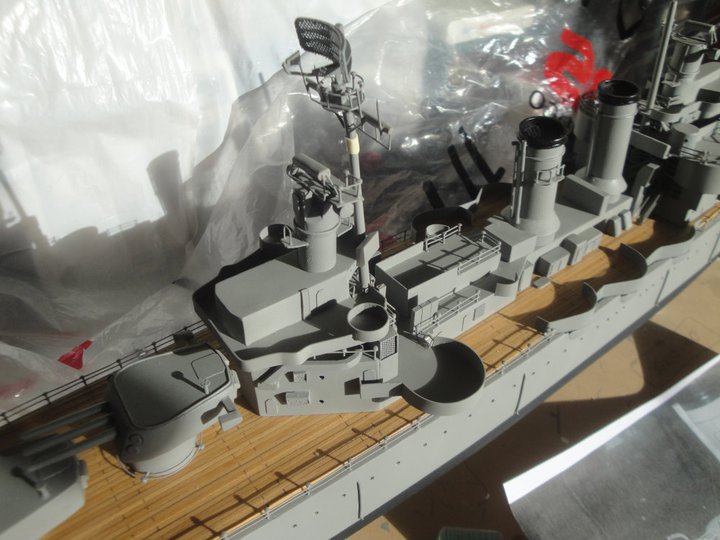

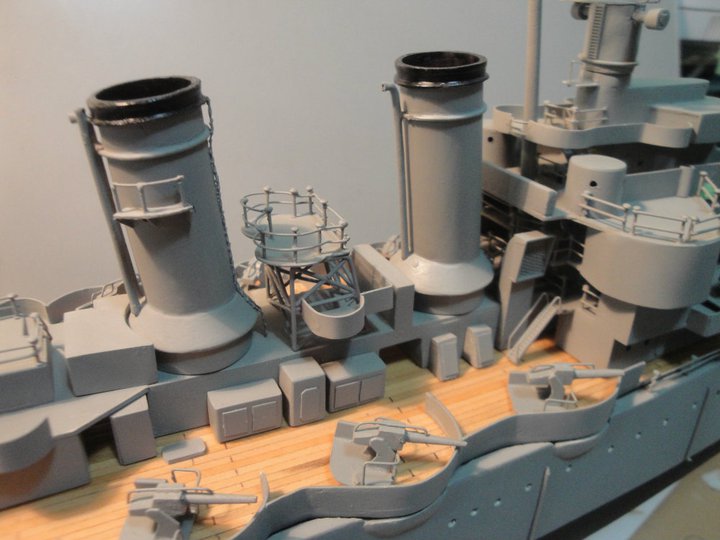

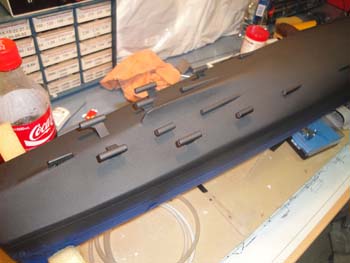

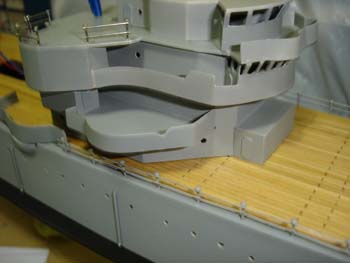

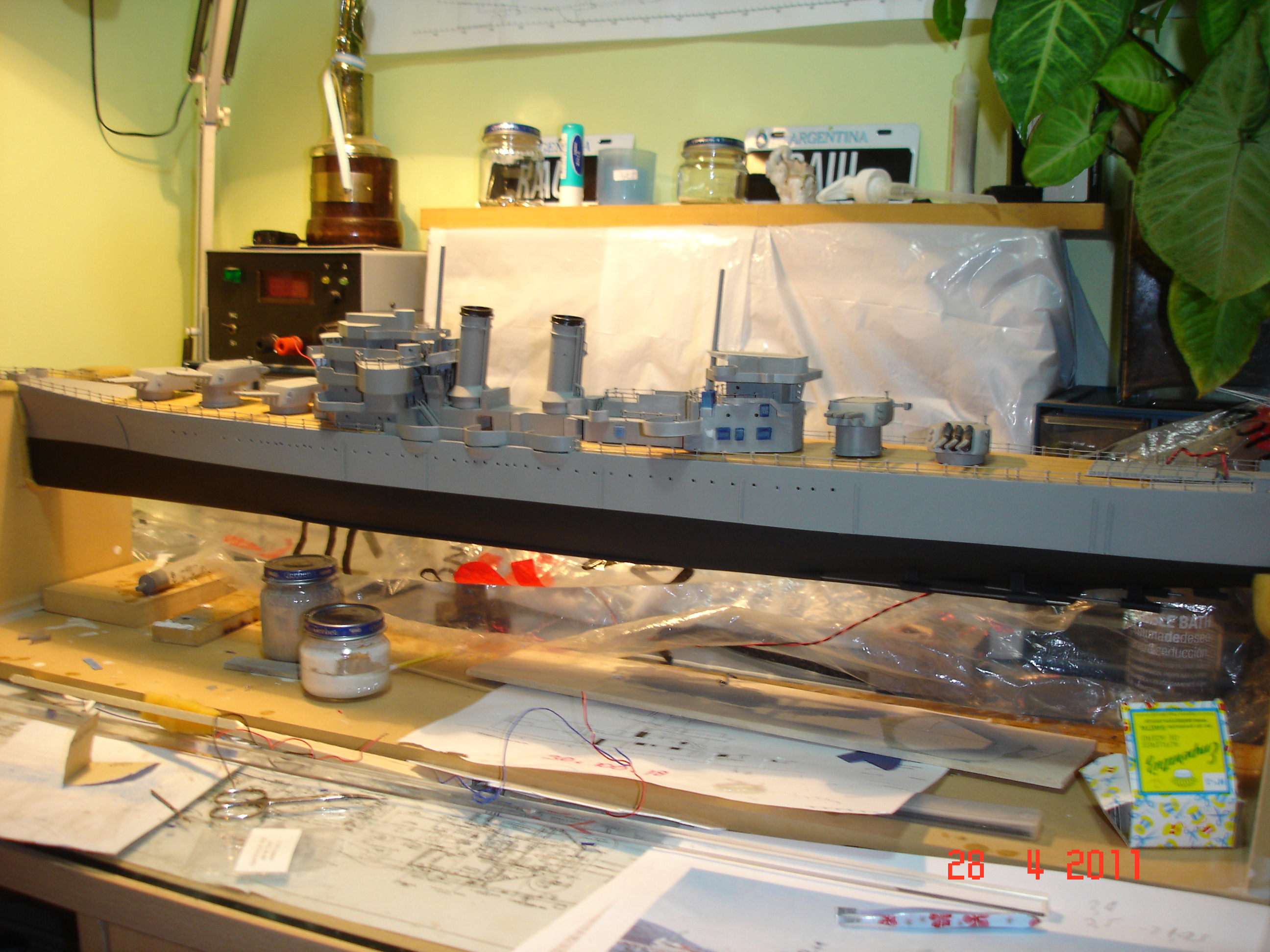

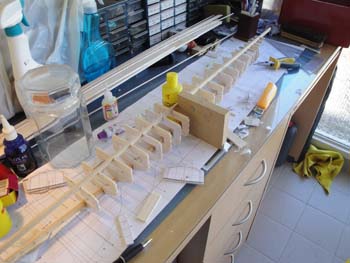

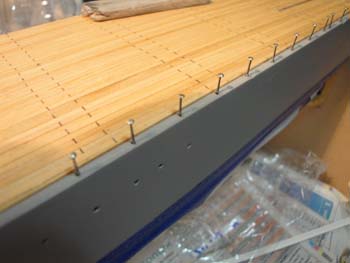

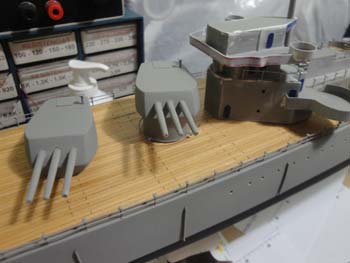

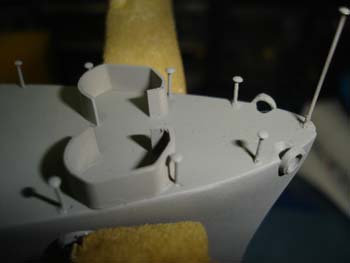

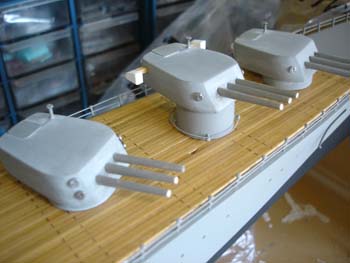

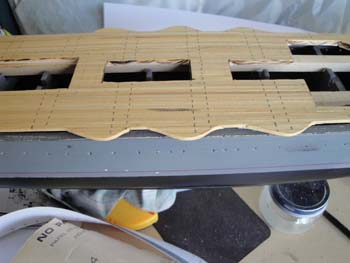

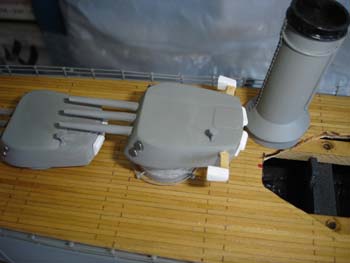

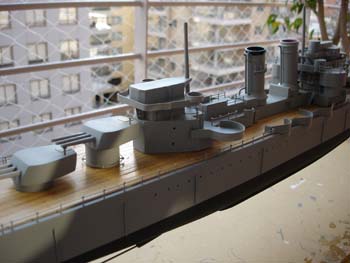

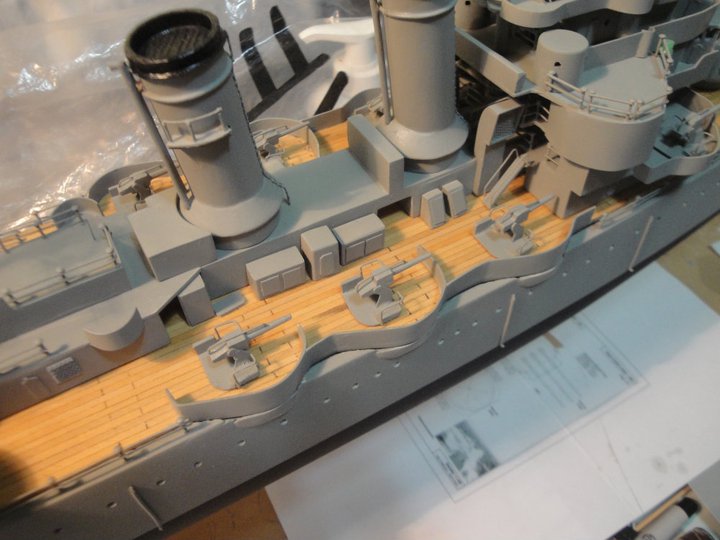

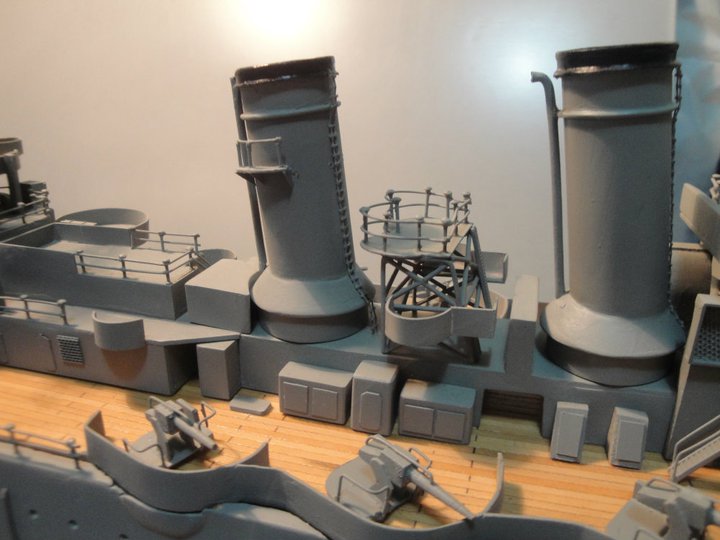

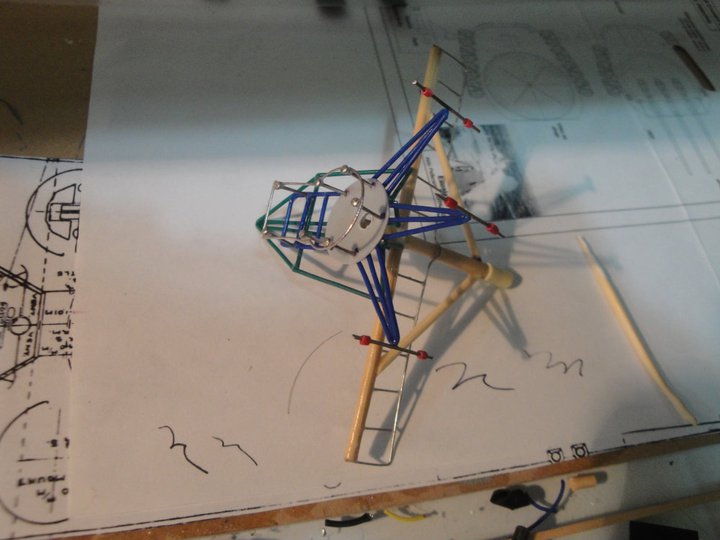

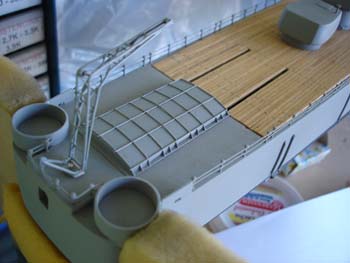

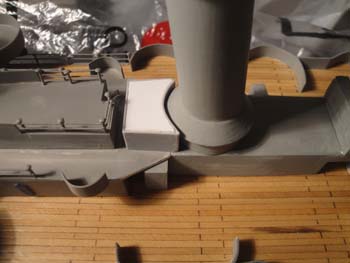

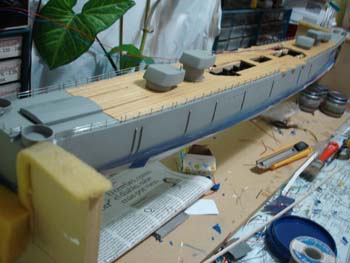

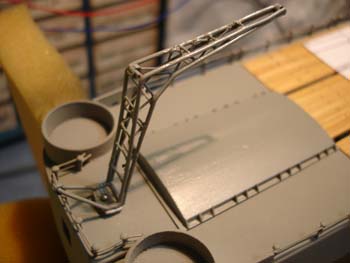

Algunas de las fotos de todo el proceso de construcción:

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

Un video que hice de todo el proceso.


link: http://www.youtube.com/watch?v=fa1MiT7MhRM



Para los que los pedìan.... los Planos !.

replica

modelismo

maqueta

General Belgrano

ARA Belgrano

Maqueta escala 1:200 del Crucero General Belgrano

crucero

malvinas

belgrano

replica

modelismo
