Sabes que es un Plotter de impresión?

Hola amigos hoy decidí mostrarles que es un plotter, yo trabajo operando 3 en una empresa de rotulacion.
bueno si mas empecemos.

PLOTTER DE IMPRESION según wikipedia : Un plotter es una maquina impresora que se utiliza junto con la computadora e imprime en forma lineal. Se utilizan en diversos campos: ciencias, ingeniería, diseño, arquitectura, etc. Muchos son monocromáticos o de 4 colores (CMYK), pero los hay de ocho y hasta de doce colores.

En mi propias palabras es nada mas y nada menos que Una impresora gigante que hace lo mismo que una impresora como la que tenemos a la par de la pc con algunas diferencia sobre todo en tamaño.

Nunca has visto uno? ahora te lo muestro
Este es un plotter CHALLENGER FY3208H es uno de los que opero en mi trabajo.
Sabes que es un Plotter de impresión?

Ahora que ya sabes mas o menos como son ( aunque hay algunos que son totalmente diferentes en la armazón, por lo regular todos son parecidos a este)

CLASES DE PLOTTERS DE IMPRESION

ALTA RESOLUCION: Por lo regular su tinta es con base de agua; son usados para banners, adhesivos, papel y otros sustratos que vayan dentro de un lugar donde no les caiga la lluvia y no les de el sol directamente como el backlight film este ultimo es el que se usa en las cajas de luz, por ejemplo en los menus de precios que hay en los restaurantes de comida rapida como este:
impresion

Aquí les dejo algunas imagenes de plotters de alta resolucion:

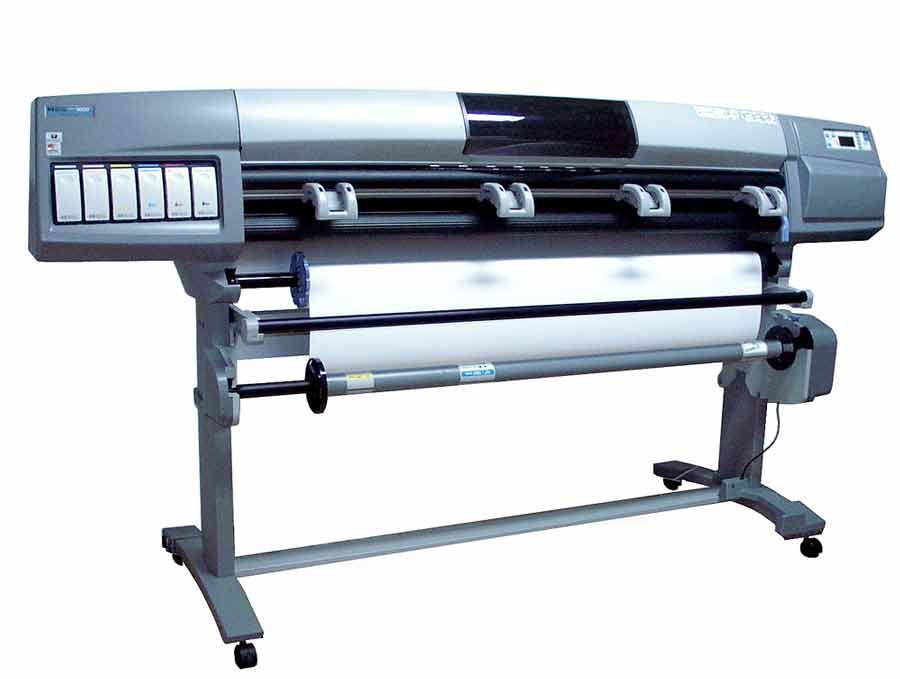

HP500
plotter
CARACTERISTICAS TECNICAS

Velocidad8,27 m2/h productividad - 6,32 m2/h calidad
Resolucion1200x600 ppp color para Designjet 5000
TecnologiaInyeccion Termica Tinta 6 colores Hp para Designjet 5000
MemoriaMemoria de 128 MB ampliable hasta 256 MB
Referencias: C2381A - C2382A
TintaRef: C4930A - C4940A - cabezal C4950A - kit C4990A
Ref: C4931A - C4941A - cabezal C4951A - kit C4991A
Ref: C4932A - C4942A - cabezal C4952A - kit C4992A
Ref: C4933A - C4943A - cabezal C4953A - kit C4993A
Ref: C4934A - C4944A - cabezal C4954A - kit C4994A
Ref: C4935A - C4945A - cabezal C4955A - kit C4995A
SoportesRollo: 91,4 m
Hojas: 1,60 m
TipografiaHP-GL/2, HP-GL, HP RTL, CALS G4, Posc 3 - Designjet 5000
TamañosA0, A1, A2, A3, A4. Personalizados: de 210 a 1.189 mm
DimensionesAlto:1280mm Ancho:1975mm Fondo:675mm Peso:100Kg
Alto:1280mm Ancho:2433mm Fondo:675mm Peso:120Kg
Consumo (watios)350 w maximo - 52 w en espera

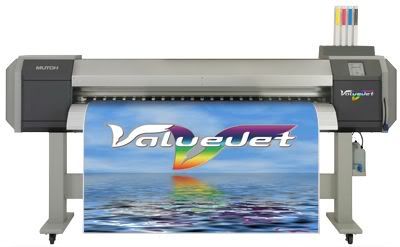

VALUEJET VJ-1604W:
rotulacion
CARACTERISTICAS:
La impresora ValueJet VJ-1604W de Mutoh de 1625 mm (63.97”) de ancho, diseñada para impresión rollo a hoja e impresión rollo a rollo, está dirigida a negocios centrándose en la producción de gráficos de alta calidad de uso interno y de breve uso externo.

La impresora de base agua ValueJet incorpora un cabezal de impresión piezoeléctrico de gotas variables con 8 filas de 180 inyectores, permitiendo impresiones con resoluciones hasta 1440 dpi.

La tecnología incorporada “WavePrint” permite sin el mayor esfuerzo una producción de impresiones impecables de alta calidad.

Para impresiones rollo a hoja, un cortador horizontal cortará automáticamente las impresiones terminadas del rollo de material.

Para la impresión continua de rollo a rollo, se ofrecen varios sistemas enrolladores/desenrolladores motorizados opcionales para rollos de material de hasta 100 kg.

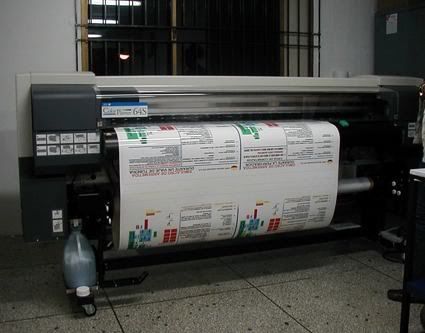

SEIKO ColorPainter V-64s:
dise��o
CARACTERISTICAS:
6 colores C,M,Y,K,Lc,Lm
Ancho de impresión de 1,62 metros
Velocidad de hasta 30m² por hora con gran calidad.
Nuevos cabezales de 720dpi
Bajo costo de impresión gracias a su tinta EG-Outdoor EX de alta densidad de pigmentos.
Sistema de precalentamiento de tinta en los cabezales, para asegurar la estabilidad de la impresión.
Tecnología Smart Pass, eliminación del banding en altas velocidades de salida.
Enrollador automático y secador de aire incluidos.



link: http://www.youtube.com/watch?v=hee6ekulkFI

PLOTTERS BAJA RESOLUCIÓN / MAYOR PRODUCCIÓN

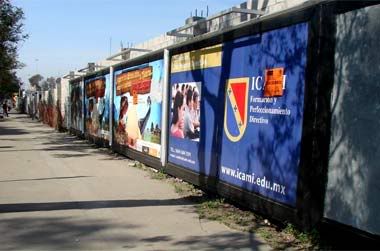

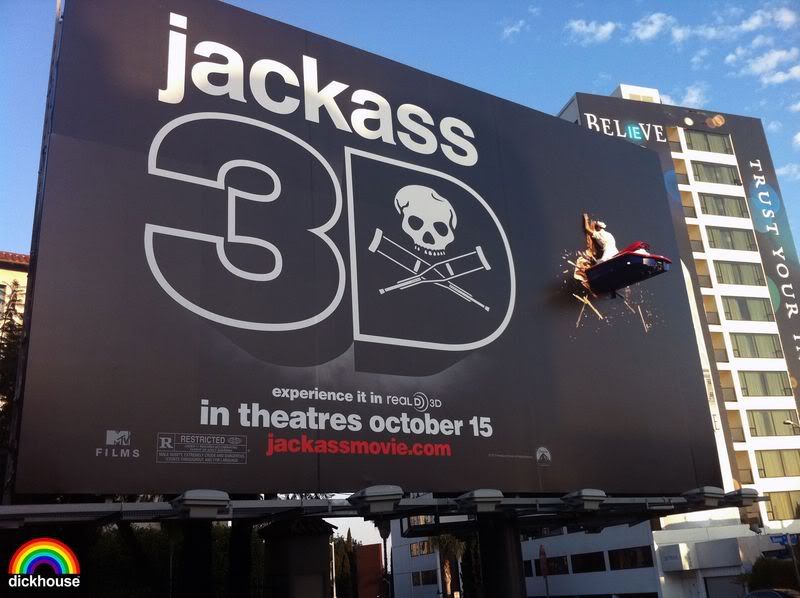

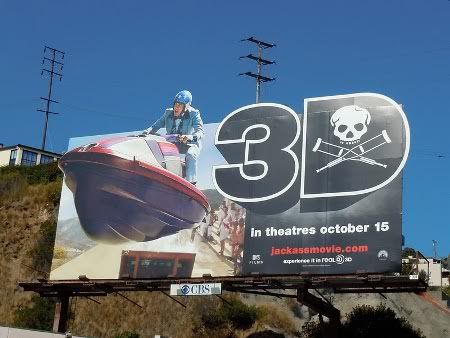

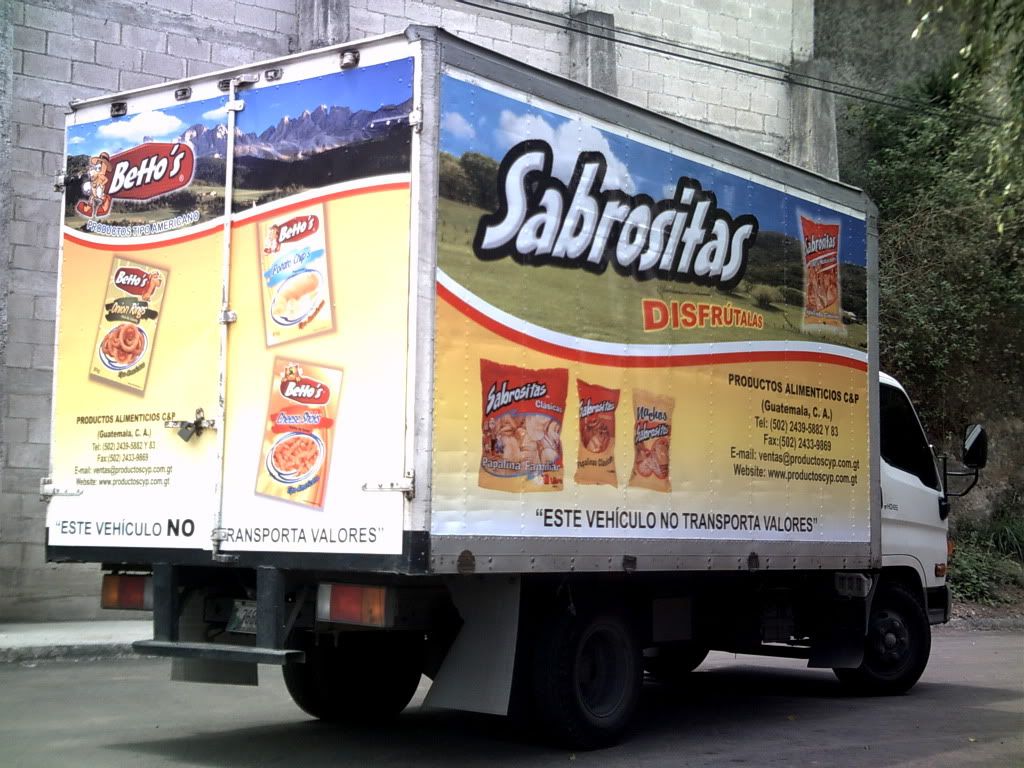

Estos plotters usan tintas base solvente ya que ese tipo de tinta es resistente a la lluvia y al sol intenso, por lo regular se usan para exteriores como Vallas publicitarias, rotulación de vehículos, Gigantografias, toldos etc.
Ejemplos:
Sabes que es un Plotter de impresión?
impresion
plotter
rotulacion

Los materiales que se usan frecuentemente en este tipo de plotters son:Lona vinilica, vinil adhesivo, lona backlight, lona mesh, vinil transparente, multiperforado etc. Y la forma en que se vende al menos aqui en Guatemala es por metro cuadrado (mts2).

Aquí unas imágenes de Plotters de baja resolución / Mayor producción :

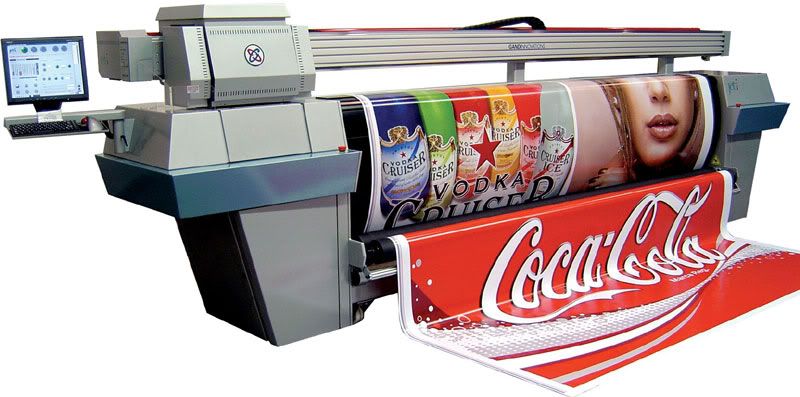

JETI 3312
dise��o
CARACTERISTICAS:
Ancho maximo de material:3.20mts
Cabezales:12, Spectra 128 High Performance
Pasadas: 1 a 12
Resolucion: 600dpi .

INFINITY fy8250
Sabes que es un Plotter de impresión?
CARACTERISTICAS:
Resolución cabezal de impresión200 dpi / 400 dpi aparentes
Modelo del CabezalPiezo Eléctricos XJ126 Xaar
Modo de impresiónBidireccional / Unidireccional
Patrón de CalidadEfecto fotográfico
Velocidades de ImpresiónPasadasFY-8250 III
Una42 mts2/hr
Dos31.12 mts2/hr
Tres21.83 mts2/hr
Cuatro16.54 mts2/hr

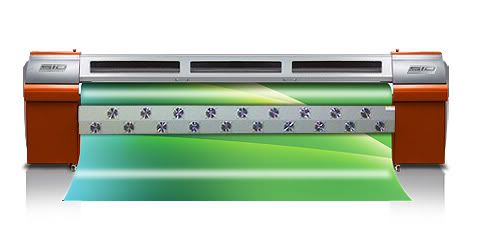

SID XCS PLUS
impresion
CARACTERISTICAS:
Cabezal
SEIKO • 510 nozzles • 35 picolitros
.......................................................................................................................
Número de cabezales
8 cabezales
........................................................................................................................
Resolusión
Hasta 720 dpi
........................................................................................................................
TintaTipo


Solvent
Colores

CMYK
Capacidad

Tanque principal: 5 litros por color+flush
........................................................................................................................
MediaAncho max de impreción

3.20 m (126”)
Sistema de
alimentación

Rollo a rollo o hoja individual
(peso max. de material: 80kg (176lbs)
Tipos

Vinilo, vinilo perforado, poliester o canvas
SalidaSalida Estándar / Modo Impresión (respectivamente)

Sistema de limpieza
Sistema automatico de limpieza
con presion positiva individual
Interfaz
USB 2.0
RIP Software
Photo PRINT 10
Voltage
AC 200 V, 50 Hz / 60 Hz



link: http://www.youtube.com/watch?v=XsN3N88Y9TU
Bueno amigos Taringueros este fue mi humilde post de lo que son plotters de impresión espero que les guste y para los que esten interesados en aprender lo basico para operar uno de estos luego subo una guia basica para aprender a usarlos

21 comentarios - Sabes que es un Plotter de impresión?

@rely2
que buena info!!!!
che vos sabes con que se imprime en papel kraft el de las bolsas de papel????
@marronadi
hola quisiera saber como se hacen las calcomanias de muchos dibujitos esas de autos que parecen graffiti que por lo general van en los guardabarros..
osea de que material se hacen como se diseñan etc
@rotsennavi
hola marronadi... esto por lo que preguntas se llama STICKER BOMB, lo cual se hace un colage de las imagenes que desees y luego se lleva a un plotter de impresion digital para su impresion sobre papel vinilo.... y seguido un laminado...
ya la instalacion se realiza calentando el papel para dar la forma y las curvas de las piezas...
@man_in_flames
Muy buen post... son bastante caros esos bichos, no?
@elquita
una pregunta amigo ,

supongamos que tengo un diseño y quiero imprimirlo para plotear una moto =) tengo que buscar algun lugar que tengan esa maquina no ?,

me saldra muy caro ?
@chuletax
pues aqui en Guatemala hay tanta competencia y tantas empresas que sale baratisimo, si es impresion lo cobran por metro cuadrado y si es vinil de corte por pulgada cuadrada... no se si en tu ciudad hay muchas o pocas empresas de plotteo y por cierto una recomendacion pide que te impriman en algun plotter de alta resolucion quedan muy bonitos y vivos los colores! saludos amigo
@AJGM +1
Amigo, que programa me recomiendas para comenzar, estoy interesado en un plotter de impresion, actualmente trabajo con uno de corte y con el Flexi 8.6 que aunque es excelente para cortar, no me deja imprimir.
@chuletax +1
pues yo he usado varios pero para mi los mejores son Photoprint y wasatch! prueba con esos son super intuitivos espero te sean muy utiles!
@AJGM +1
@chuletax Gracias Amigo Muy buena Info.
@AJGM
Hola de nuevo, disculpa la molestia amigo, pero podrias decirme si sabes donde puedo bajarlos, la verdad es que no entiendo muy bien si el Photoprint viene con el Flexi o si es un producto aparte. Creo haberlo visto en una lista que me sale en la instalacion del Flexi, pero creo que el Crack no funciona con el.
@chuletax
es aparte amigo y pues puedes bajarlo pero usan una llave USB que sin esa no puede imprimir, no se si ya tienen hack pero aqui en mi pais debes comprar el programa y sus accesorios! :S
@cea_2099 +1
Che, seria bueno que un post sobre como hacen las GIGANTOGRAFIAS; tremendos carteles del tamaño de un edificio que ni siquiera sè como miercoles lo logran, si es con MEGA IMPRESORAS o no se que.
@chuletax
si amigo pero en relidad hacen todo por paneles... cuando son enormes podes imprimir 3.15 mts de ancho y el largo no es problema hay gente que los une y los deja listos a los que admiro son a los que los instalan..... vaya que es peligroso por el viento y cosas asi
@shanta31416
X aca en Ecuador, Cuando es una Gigantografía tienes que vulcanizarlo o termosellarlo, así obtienes un solo cuerpo
@iranjd1 +1
El ploter mas economico para inicar en el mercado de publicidad? Necesito que me Imprima vallas publicitarias, Fotografias y Textil.... Acaso tengo que adquirir uno por utilidad?
@chuletax
Pues por lo regular los ploters modernos traen varias opciones de calidad y tiempo de impresion asi que puedes utilizar para casi cualquier tipo de materiales y trabajos aunque en caso de fotografias te refieres a calidad fotografica o a imprimir fotografias tal y como nos las dan en el foto estudio? si fuese asi creo que son maquinas totalmente diferentes.
@cocoloco4 +1
Excelente post! te hago una consulta, estoy interesado en un allwin e180s es a tintas solventes, en el mismo se puede imprimir papel para planos de arquitectura o solo estas tintas son eficaz para vinilos o lonas. Muchas Gracias.
@chuletax +1
Gracias Amigo , pues en cuanto al plotter que quieres es de muy buena calidad y de alta resolución y por supuesto que te es util para imprimir papel para planos siempre y cuando tengas la correcta calibración de cabezales y la temperatura correcta de las platinas y adelante espero si la compras subas una foto para enriqueser mas el post saludos.
@cocoloco4 +1
@chuletax genial muchas gracias, la semana siguiente estaria llegando, gracias nuevamente!
@chuletax
@cocoloco4 estamos a la orden cuidate
@gleyton
Hola: Felicitaciones....Interesante artículo...¿Tienes idea de como convertir un Mutoh rj4100 con cabezales Epson DX2 (que permiten tinta solventada según Epson). El problema es que la Clean Unit se disuelve con el tiempo y obviamente las mangueras deben cambiarse al igual que el tanque de desechos...Si tienes algunos consejos te lo agradeceré... atte.: www.valdiviagrafica.cl
@pstm_jta
Muy bueno! necesito imprimir en papel obra pero necesito que no sea de alta absorvencia.., ya que absorve mucho la tinta y se desparrama..
