Amplificador de Audio TDA2003 10W

Amplificador de Audio TDA2003 10W

uno de los amplificadores mas fácil de Construir

Diagrama de Conexión realizado en el programa Eagle 5.4.0 para la elaboración de su PCB incluye el archivo necesario para su impresión el cual contiene las medidas exactas y los valores de los componentes utilizados.

Amplificador de Audio TDA2003 10W

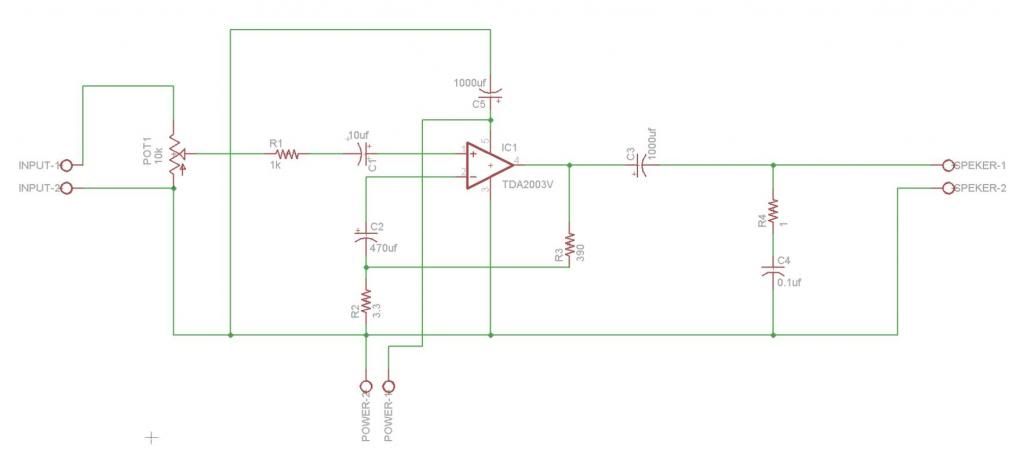

Diagrama Esquemático del Circuito

Audio
PCB realizado con el Eagle

amplificador
Imagen del Archivo a Imprimir.

Tutoriales para realizar un PCB por el método del planchado hay muchos, el cual es el que utilice.

tda2003

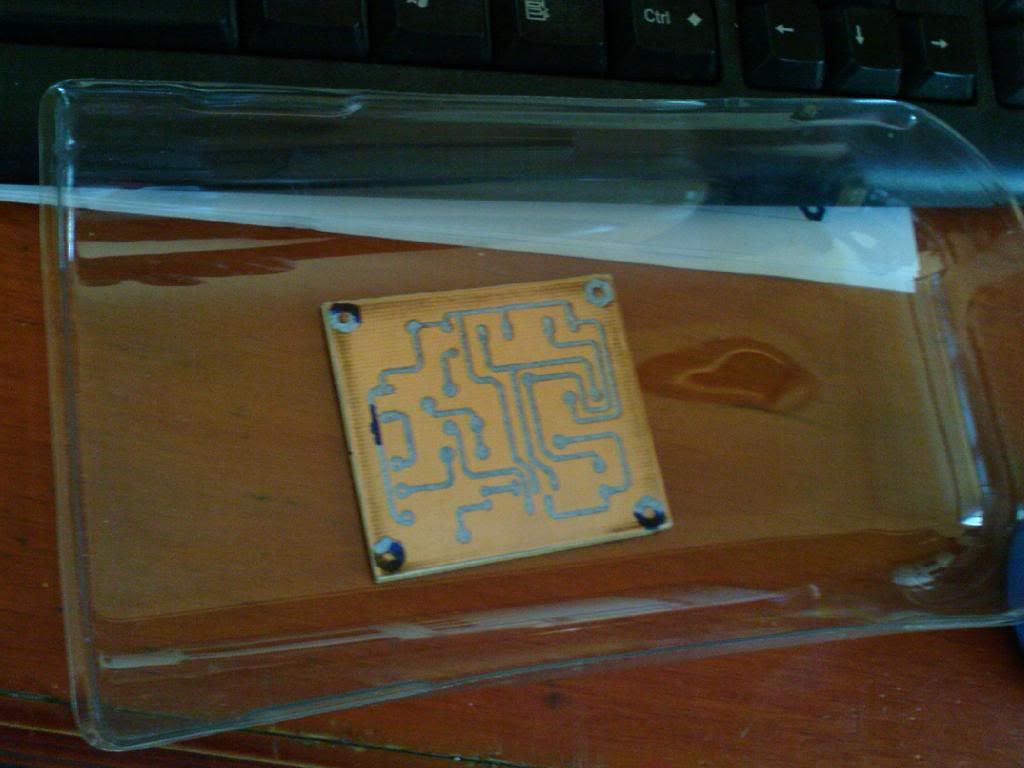

PCB Preparado para pasar por el Acido

10w

hazlo tu mismo amplificador

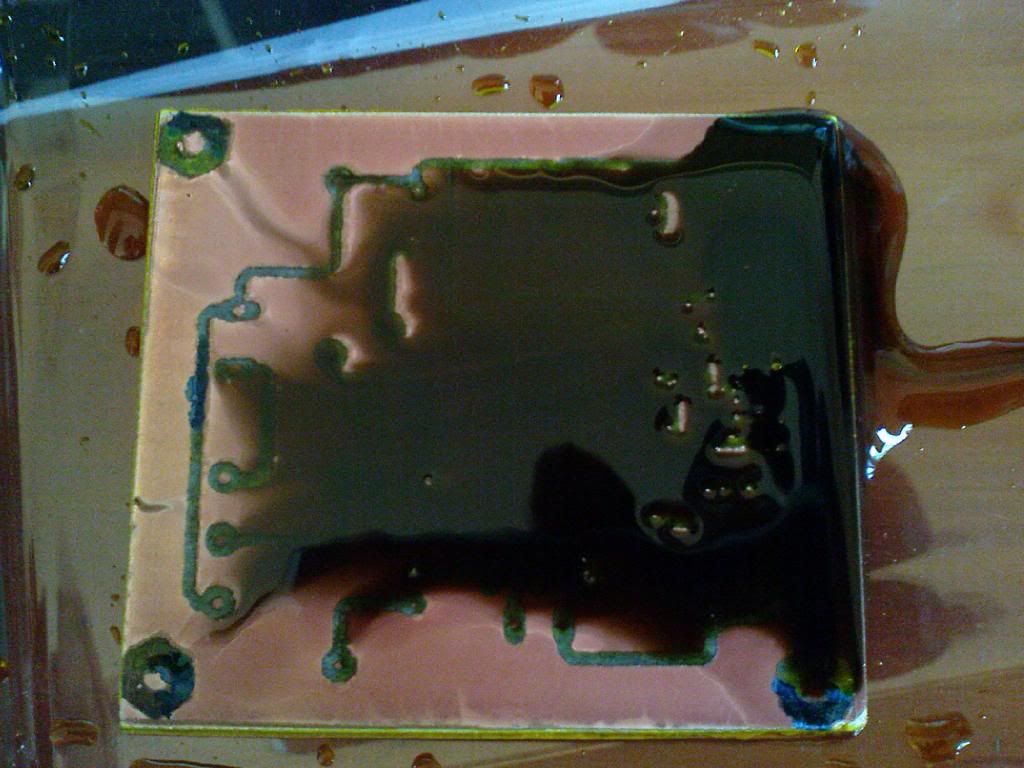

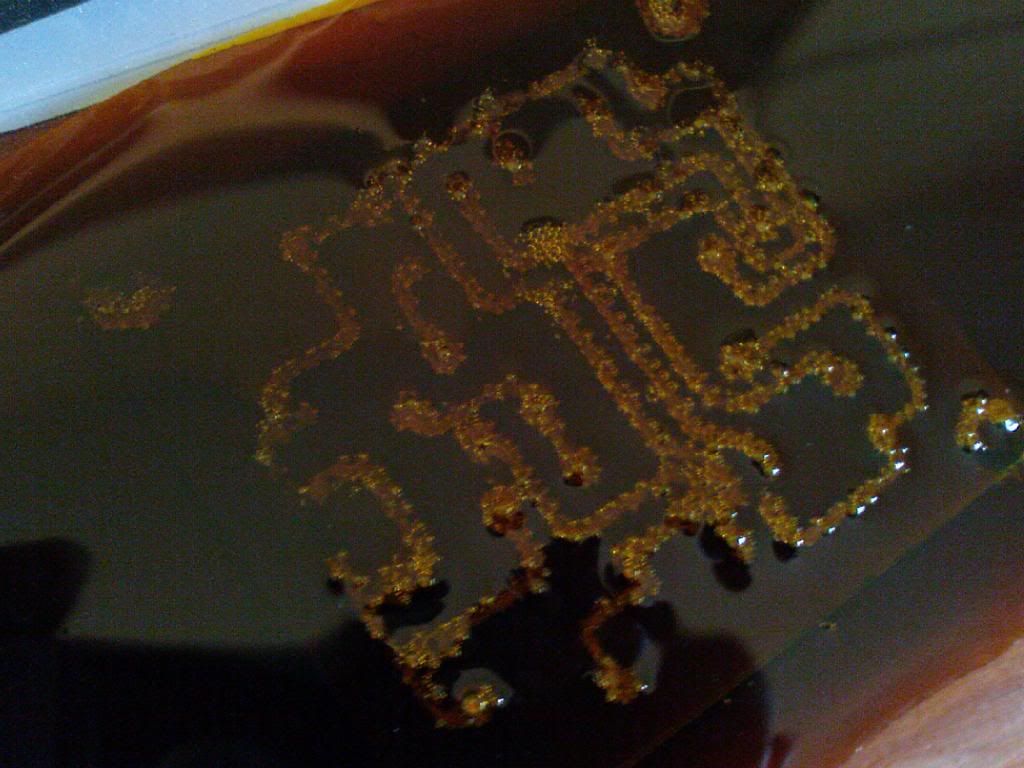

El Acido realizando su trabajo

Amplificador de Audio TDA2003 10W

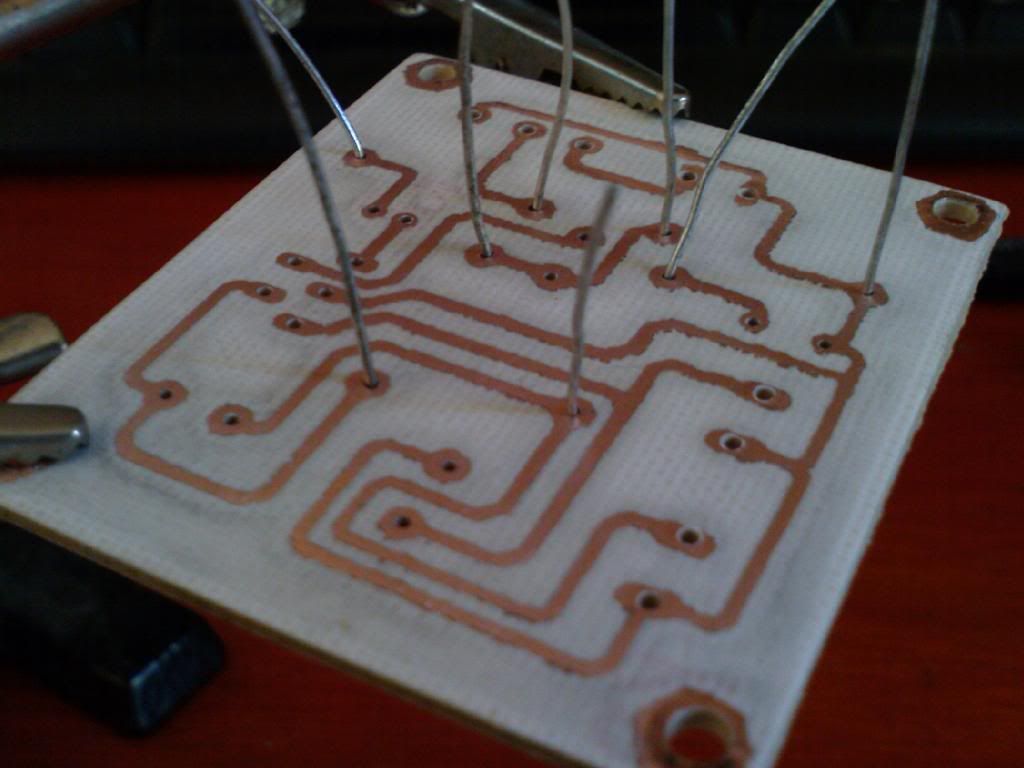

Acomodando los componentes a soldar

Audio

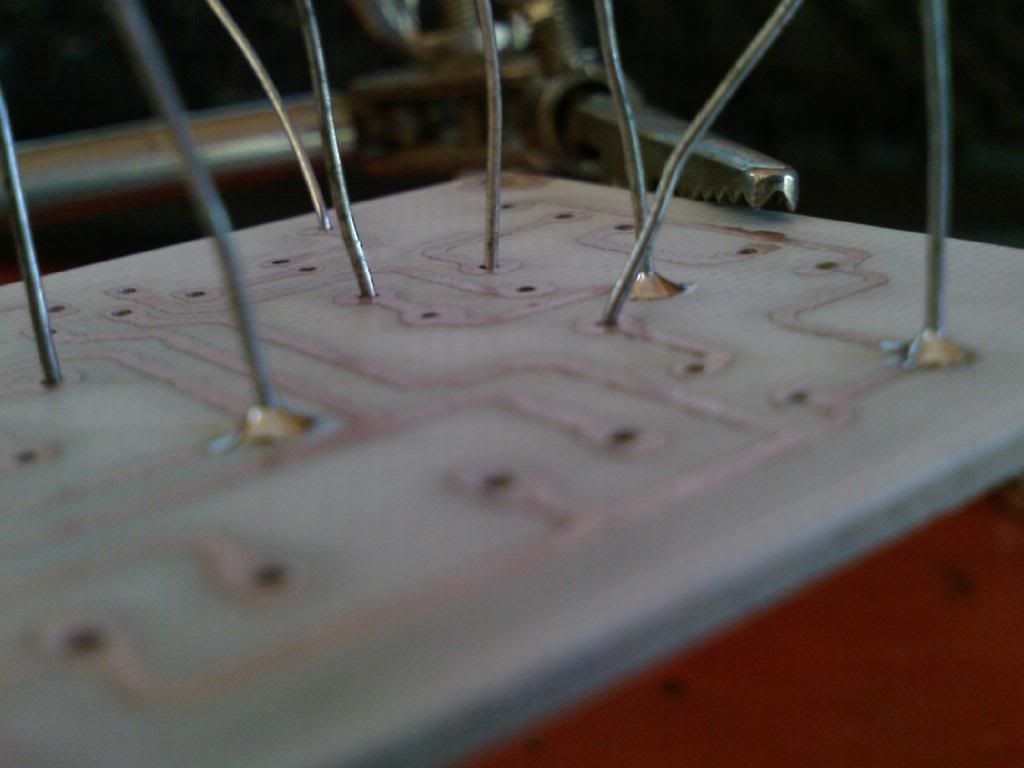

Soldando las resistencias, es recomendable soldar primero los componentes mas bajos, para despues no tener problemas al momento de acomodarlos en su lugar.

amplificador

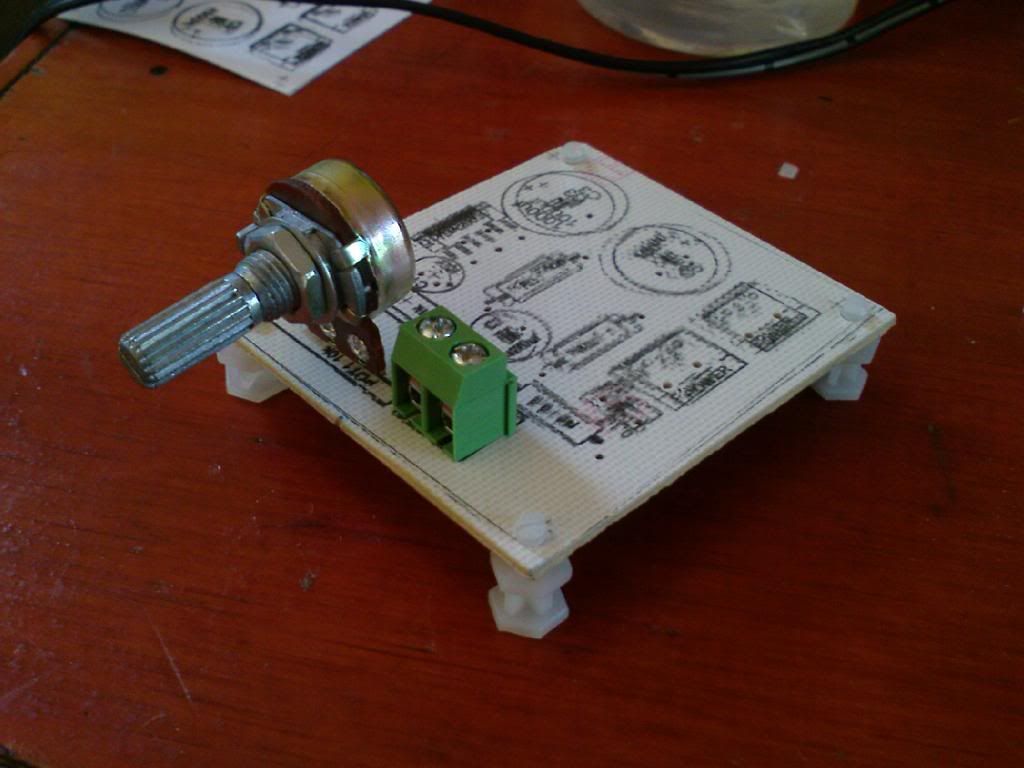

Acomodando los Componentes

tda2003

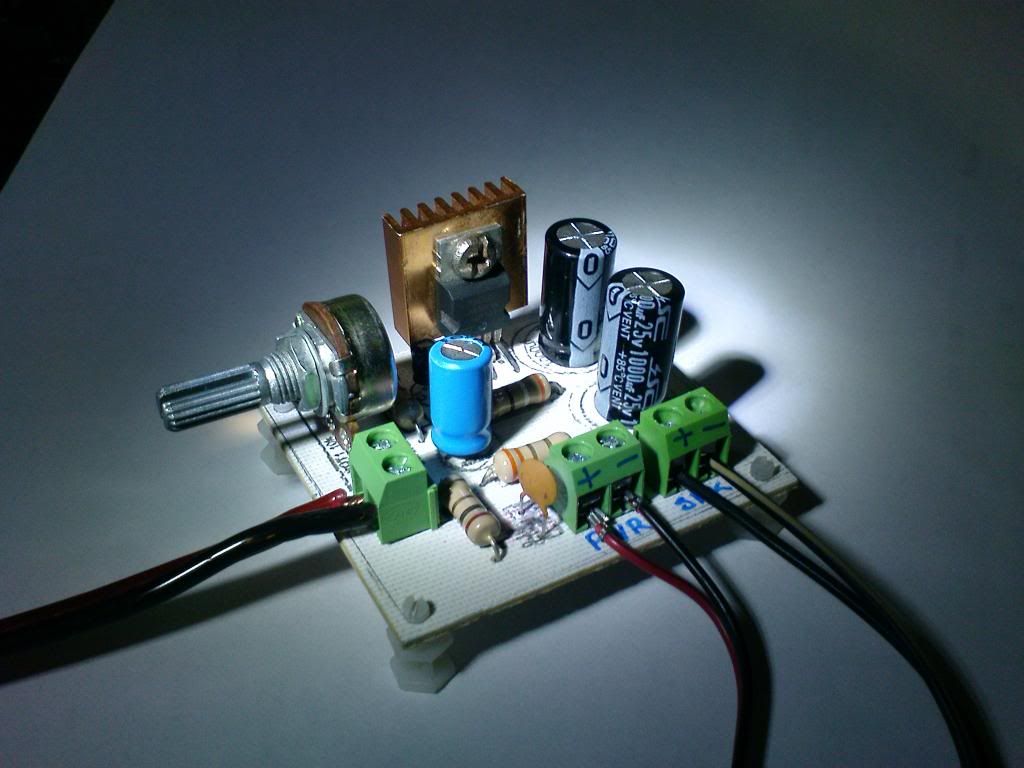

Circuito Terminado y Probado, funcionando muy bien

En el circuito terminado utilice un TDA2002 el cual es compatible con el circuito ya que no conseguí un 2003 y es recomendable conseguirle un Disipador al TDA2003 En la captura del Eagle se nota la adaptación del Disipador pero en la practica no tenia uno de ese modelo. así que le coloque un Viejo disipador de una tarjeta de video.

Saludos.

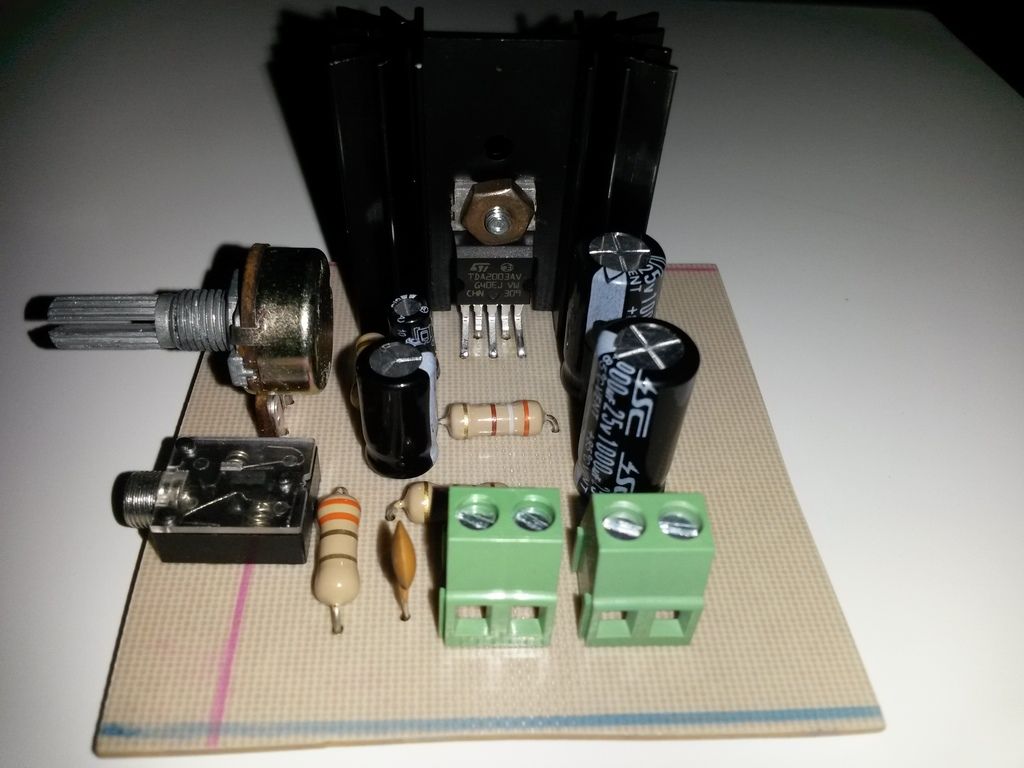

ACTUALIZACIÓN

Bien esta es una actualizacion del circuito le agregue un conector de 3.5 mm. para poder conectar directamente cualquier dispositivo de 3.5mm "casi todos" ya solo necesitaremos un cable de 3.5mm de extremos iguales.

10w
