como hacer un vumetro de 10 leds Proyecto electrónica basic

Para ponerle un poco de sabor a la vida les traigo como hacer un vumetro de 10 leds que se mueven al ritmo de la música =)

Video hecho por mi para mostrarles como funciona =D y sigo con el tutorial


Video




link: http://www.youtube.com/watch?v=l7dQFinpZUg


Los materiales para hacer el vumetro son los siguientes

El Proyecto Les Vale 10 Dolares por Mucho

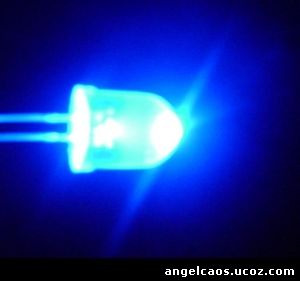

10 Leds Blancos O Azules
como hacer un vumetro de 10 leds Proyecto electrónica basic

Integrado Lm 3914
Resistencia 100k, 10k, 1k.
Condensador 1 uF Micro faradio
Potenciometro 100k
Pulsador
Diodo 1N914
Vaquela
Ácido Férrico Y Agua Oxigenada
Taladro
Broca para hacerle huecos a las vaquelas es muy delgada
Real Pcb
Cable
Estaño
Pinzas
Esponja de brillo
Y Por Ultimo Ganas =D


Esquema
luces ritmicas
dijo:Esquema Sacado De carcassweb.com[/quote]

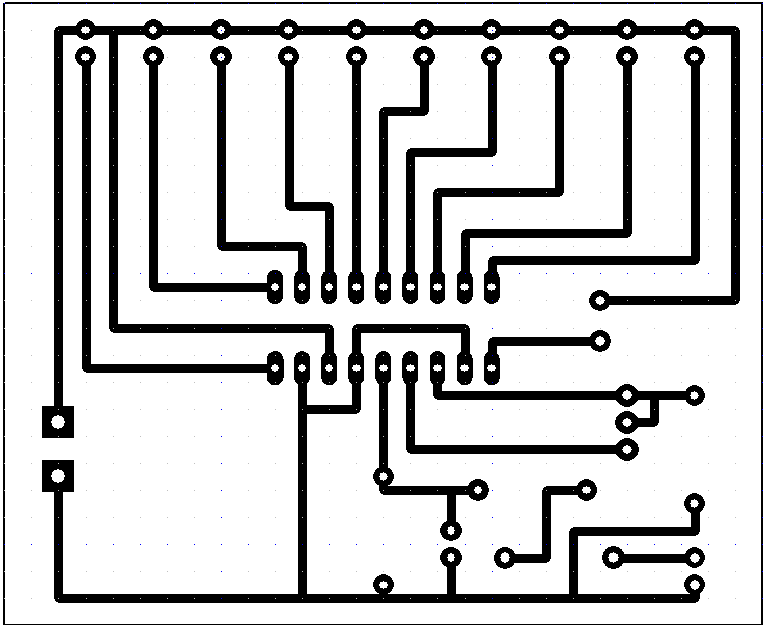

Lo primero que vamos hacer es tener el circuito impreso el que dibujaremos en nuestra vaquela para quemarlo con el ácido férrico y el agua oxigenada

Descargamos el circuito impreso http://angelcaos.ucoz.com/taringa/vumetro/vumetro.pcb
Primero Hay Que tener descargado Real PCB And Cocodrille

Imprimimos la imagen del programa real pcb
luces audioritmicas

Después de haber imprimido, accedemos a nuestra vaquela y con una esponja de brillo la brillamos hasta que se vean nuestra cara XD

Luego copiaremos el circuito impreso a nuestra vaquela y procederemos a quemarla

despues preparamos nuestra formula de acido ferrico y agua oxigenada la revolvemos bien hasta que vote burbujas en un tarro de plastico grueso resistente, porque se caliente demasiado.
Metemos nuestra vaquela y esperamos que el acido ferrico elimine todo el cobre.

Despues con nuestro taladro y la broca haremos los huecos para colocar cada elemento.

despues meteremos todos los elementos a la vaquela quedando de esta manera

vumetro

Soldamos Todos Los Elementos Y Conectamos la entrada de audio al nuestra entrada del pc y conectamos la pila o el adaptador de corriente para que pueda funcionar.

Ponemos una cancion de nuestro pc a sonar y el ritmo de la musica comenzara a moverse nuestros leds =)

Espero Que les alla gustado todo esta hecho por mi cuenta
espero que aprecien mi trabajo =)

Cualquier cosa sobre electronica me preguntan y de Equipos De Computo Para eso Estudio
