Lampara Activada Por Aplauso....con Circuito Impreso........

Teoría De Funcionamiento



Cuando aplaudimos el mic1 capta el sonido y lo transforma en corriente eléctrica generando una señal de tipo análogo esta es ingresada al circuito integrado LM324 el cual se encarga de amplificarla, luego dicha señal va al pin 2 al circuito integrado LM555 este, configurado como temporizador es decir cuando la señal ingresa se genera un puso de onda cuadrada en su salida, pin 3 esta onda cuadrada es digital lo cual nos es muy conveniente para poder configurar el siguiente circuito integrado el Flip Flop CD 4027B ya que la señal análoga generada por el micrófono no es compatible con el Flip Flop ya que este es de tipo digital.
Como podemos apreciar en el plano el pulso digital ingresa por el pin de reloj del circuito integrado CD 4027 este chip esta configurado como divisor por 2 es decir cuando ingresa un pulso positivo (1) se genera en la salida Q1 un pulso positivo (1) luego cuando ingresa otro pulso positivo se genera en la salida Q1 un pulso negativo (0) entonces tenemos una división por 2 ingresan 2 pulsos positivos y solo sale uno de esta forma esta chip actúa como un interruptor ON/OFF, (encendido y apagado) esta señal llega al transistor (NPN) 2N 3904 el cual amplifica el pulso generado por el Flip Flop en su salida Q1 y a su vez acciona el Relé de 12 V que actúa como conmutador de alta corriente cuando el Relé se acciona cambian de posición su contacto normalmente abierto a cerrado y viceversa prendiendo y apagando nuestra bombilla de 100 vatios cada vez que aplaudimos, el diodo rectificador 1N 4004 esta polarizado al contrario para evitar que los pulsos altos de voltaje generados por la bobina del Relé quemen el transistor u otro componente del circuito.

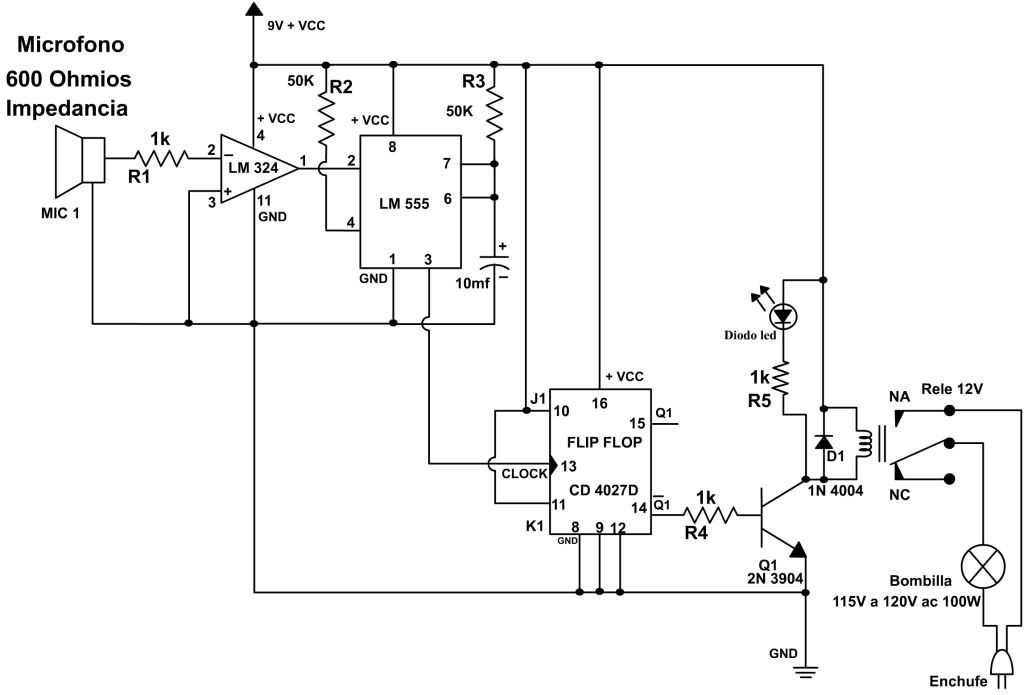

diagrama del circuto :






Lampara Activada Por Aplauso....con Circuito Impreso........



diagrama de fuente de poder 9V :


electronica







Video del circuito en funcionamiento :





















link: http://www.youtube.com/watch?v=8buJHhfogCM


Datasheet de los circuitos integrados que usaremos

Datasheet CD 4027

http://www.datasheetcatalog.org/datasheets/134/206735_DS.pdf


Datasheet LM 324

http://www.datasheetcatalog.org/datasheets/208/62529_DS.pdf


Datasheet LM 555

http://www.datasheetcatalog.org/datasheet/nationalsemiconductor/DS007851.PDF

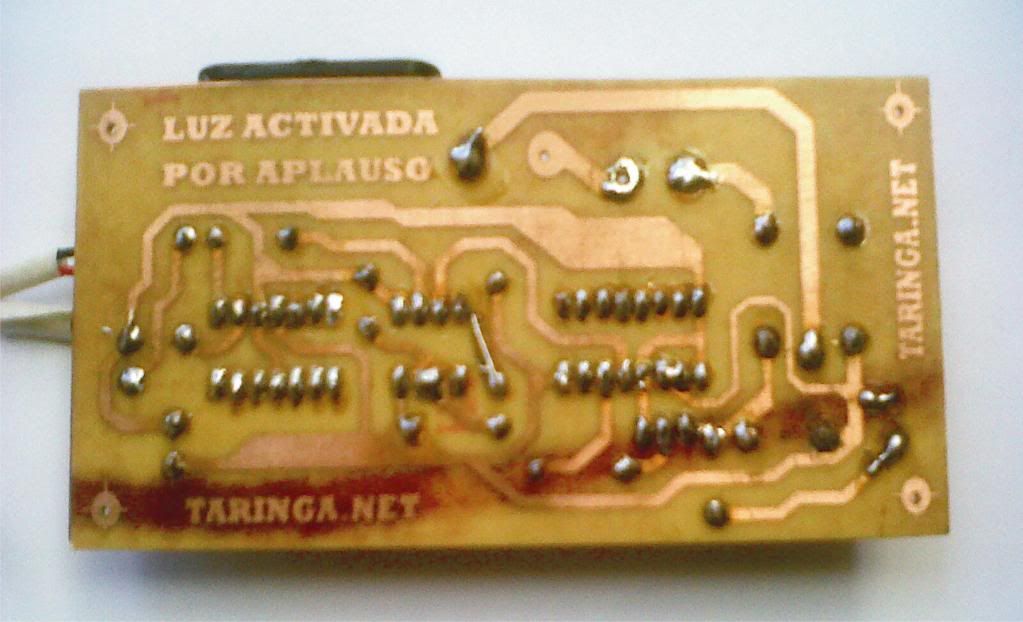

Circuito Impreso probado

aplauso

aca esta el link para descargar el circuito impreso de mejor resolucion

http://www.mediafire.com/view/?c58qjadq1w0l4w4

Las medidas exactas son 11,9 cm x 5,3 cm para imprimir la imagen que quede del tamaño correcto me funciono inprotandola a corel draw ha imprimirla desde alli


Lista de Materiales


1 Circuito integrado lm 324
1 Circuito integrado lm 555
1 Circuito integrado cd 4027d
2 Resistencias 1k
2 Resistencias 47k

1 Resistencias 10k
1 Micrófono
1 relé de 12 voltios
1 Diodo led
1 Transistor 2N 3904
1 baquelita para el impreso de 11,9 cm x 5,3
1 lámpara de 100 W a 120 voltios

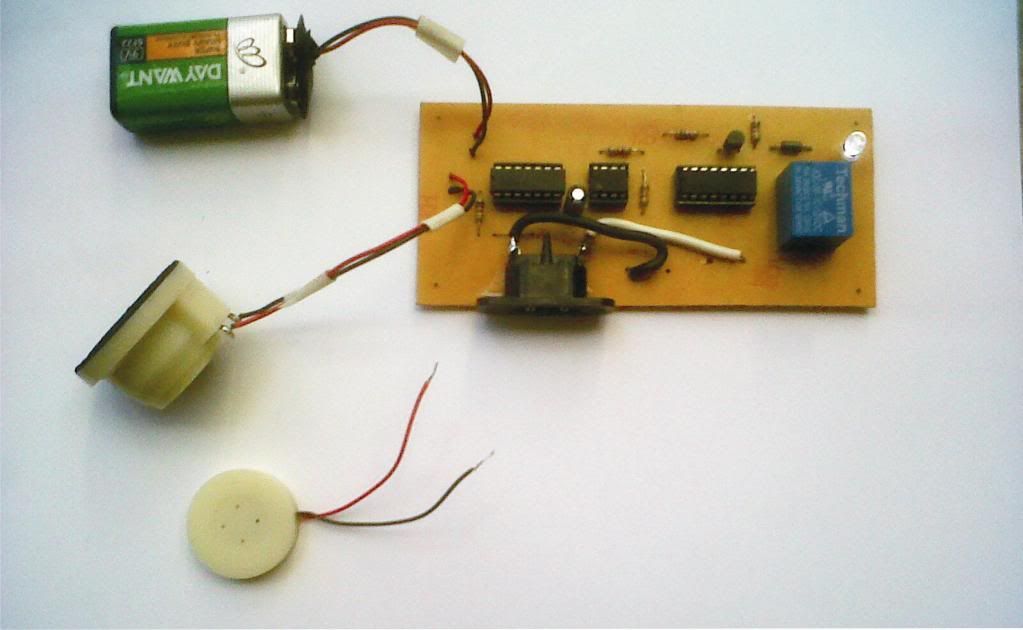

Imagenes del impreso ya ensamblado.

circuito


lampara






Este circuito lo diseñe cuando estaba en el colegio espero les guste

Cualquier duda comenten

Se agradecen los puntos
