Crea Curvas de Nivel (Pasa de Google Earth a AutoCAD)

Primero Saludando a Todos los User de esta Gran Comunidad y Muchas Gracias por todo lo que nosotros mismos Podemos Lograr!

Crea Curvas de Nivel desde Google Earth con Global Mapper y Pasa a AutoCAD!!! Increible!!

Mi Primer Post!

En este Tuturial les voy a enseñar como pasar desde puntos GPS Univeral Transversal de Mercator (UTM), que ya se encuentran en Google Earth a Autocad Generando CURVAS DE NIVEL.

Para los que no saben que es Google Earth. Busquen Informacion en Taringa.
Paras los que no saben que es Global Mapper. Este programa es sencillo de Usar.
Para los que no saben que es AutoCAD. Mejor abstenerse a leer este Post xD.

Comenzamos!! (Al Final del Post les Dejo los Programas!)

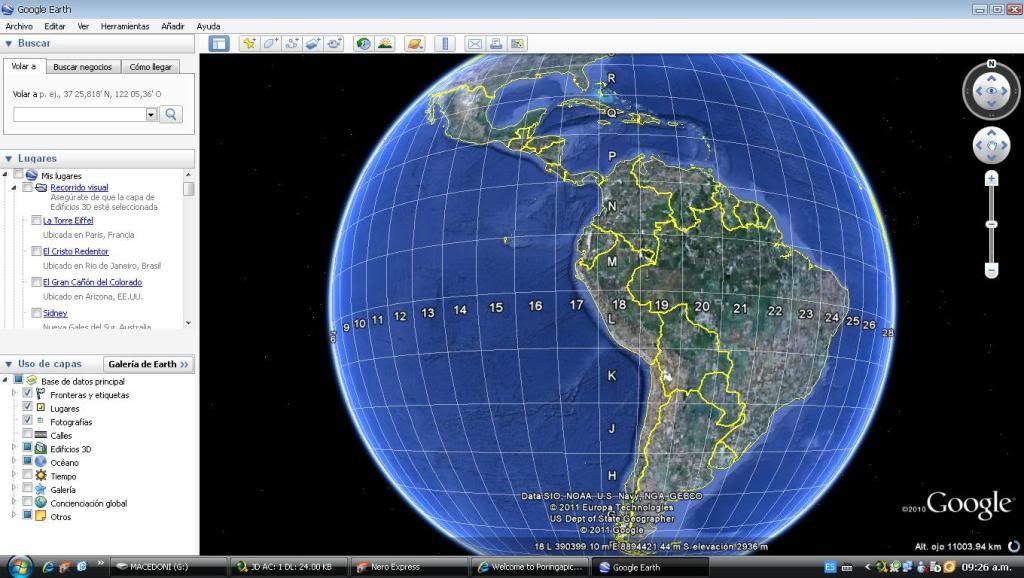

1. Abrimos Google Earth
Crea Curvas de Nivel (Pasa de Google Earth a AutoCAD)

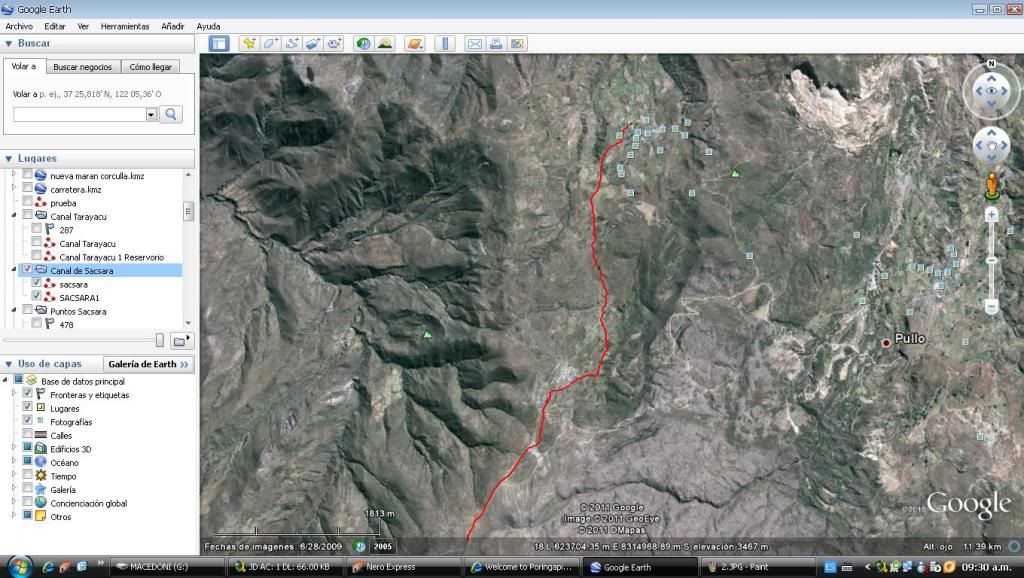

2. Buscas Tus Puntos GPS ya Insertados en Google Earth.
Earth

3. Generas la Linea (Canales de Riego, Carreteras, Presa, Colegios, Etc.) En mi caso es un Canal de Riego.
Google

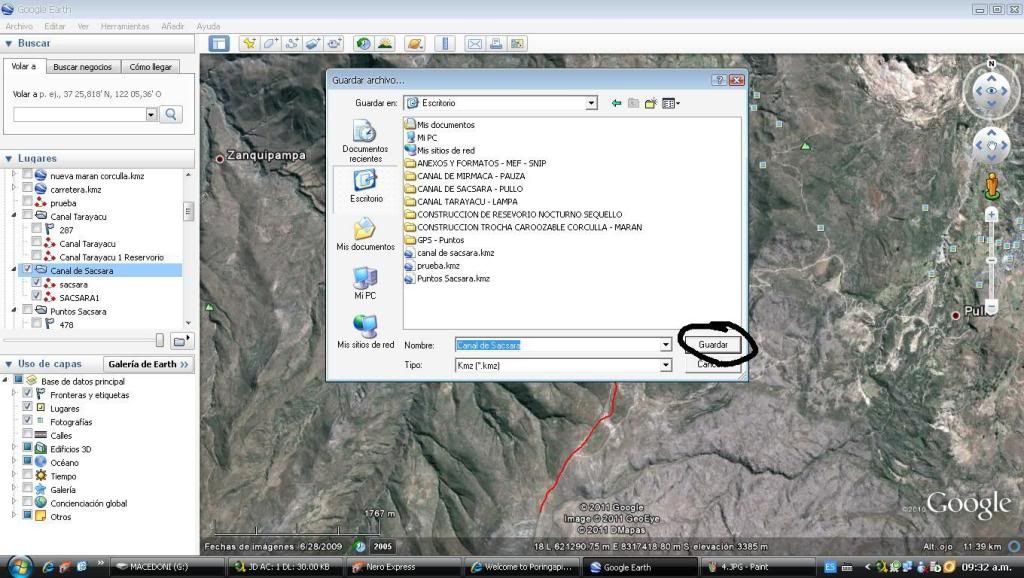

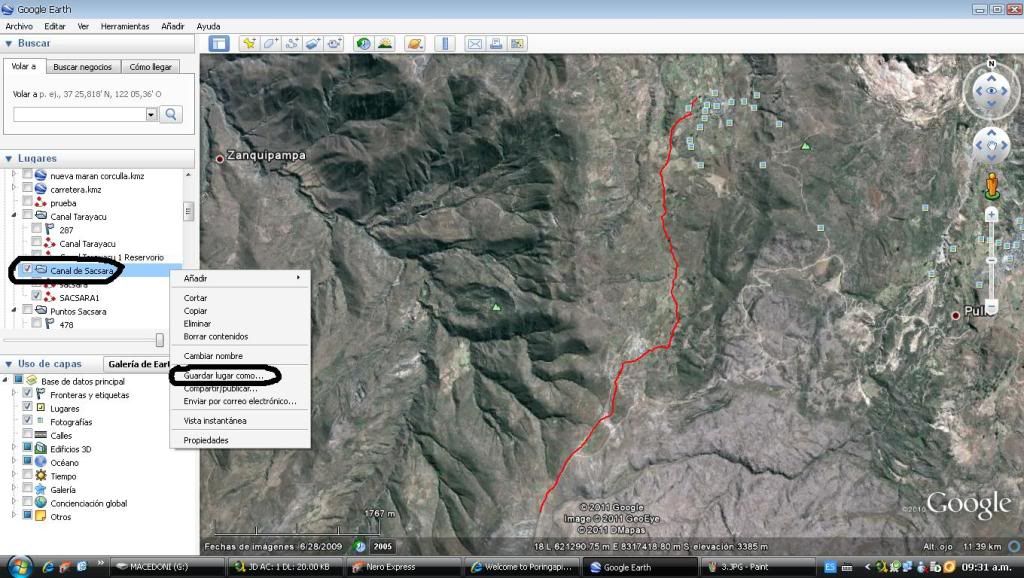

4. Una vez Creada las Lineas o linea, Guardas tus TRABAJO como Archivo .KMZ
autocad
mapper

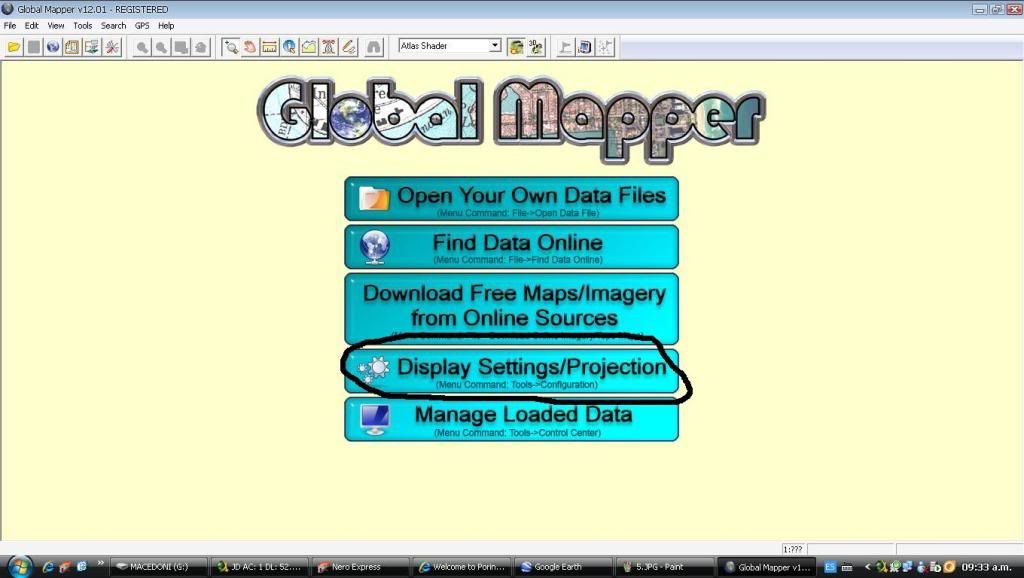

5. Abrimos Global Mapper y Seleccionamos Nuestro hemisferio
global
crea

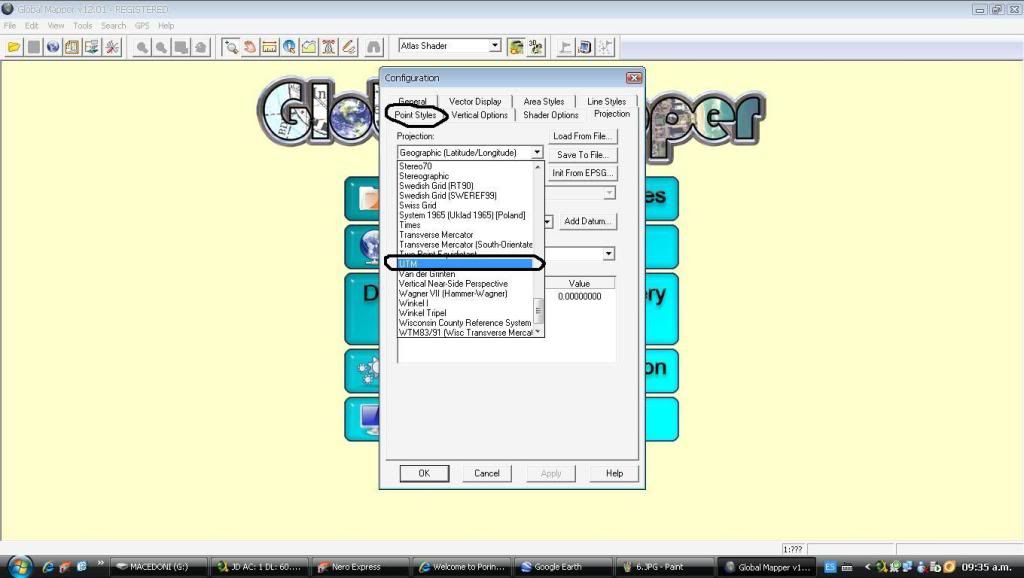

En la Pestaña PONIS STYLES Buscamos Projection Seleccionas UTM por que en Google Earth Trabajamos en UTM
Nivel

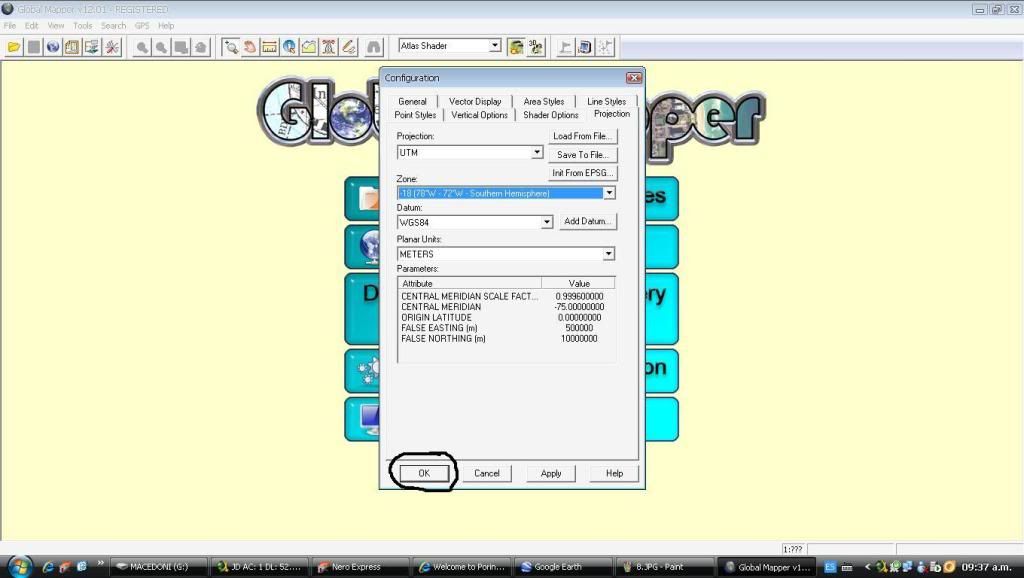

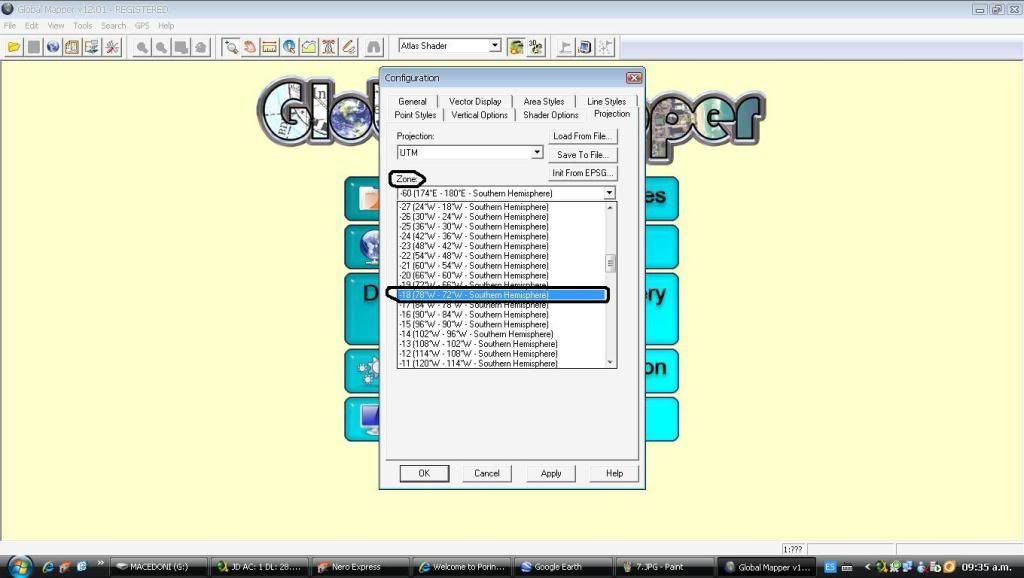

Buscamos Zone y Seleccionamos el Hemisferio. Yo selecciono el -18 por que pertenece a Peru y Le damos OK.
de

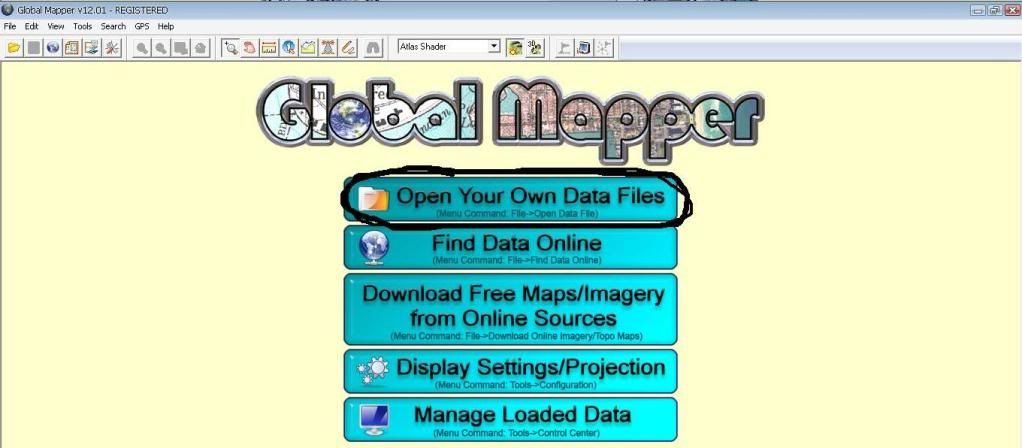

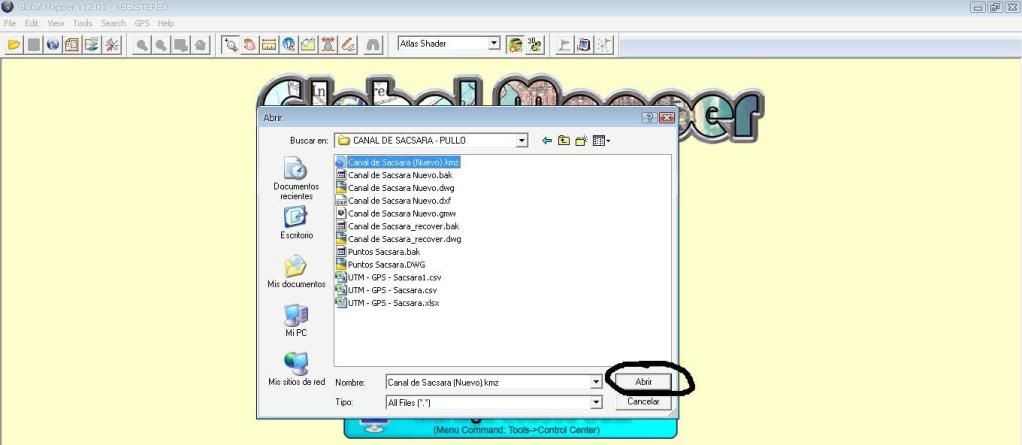

6. Hacemos Clik en OPEN YOUR OWN DATA FILES (Ahi seleccionamos nuestro archivo .KMZ si el que guardamos de Google Earth!)
curvas
perupool
fiomi

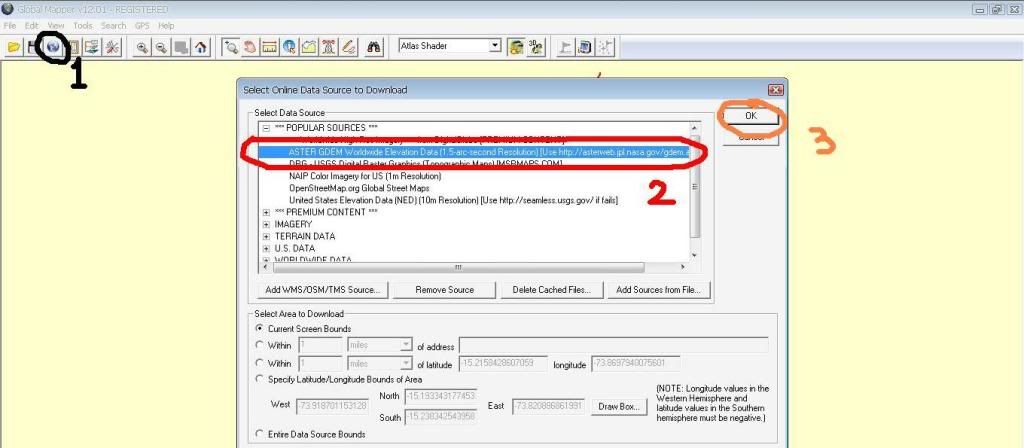

6.1 Ahora hacemos clik asi como muestra en la siguiente Imagen ( Sigan los Pasos 1, 2 y 3) Este Paso es para elegir el Mapa.
Pas1- Clik en el Mundo
Pas2- Seleccionas tu Mapa (Puedes Elegir el que mas te guste pero yo Trabajo con ese de la Imagen)
Pas3- Clik en Ok
Crea Curvas de Nivel (Pasa de Google Earth a AutoCAD)
Earth

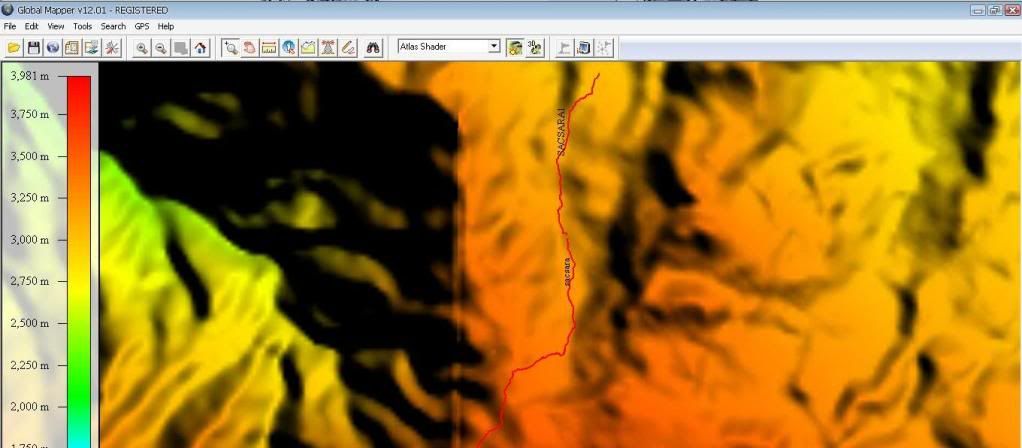

y te quedara asi! (Si No Haces este Paso NO SE GENERARAN LAS CURVAS DE NIVEL)

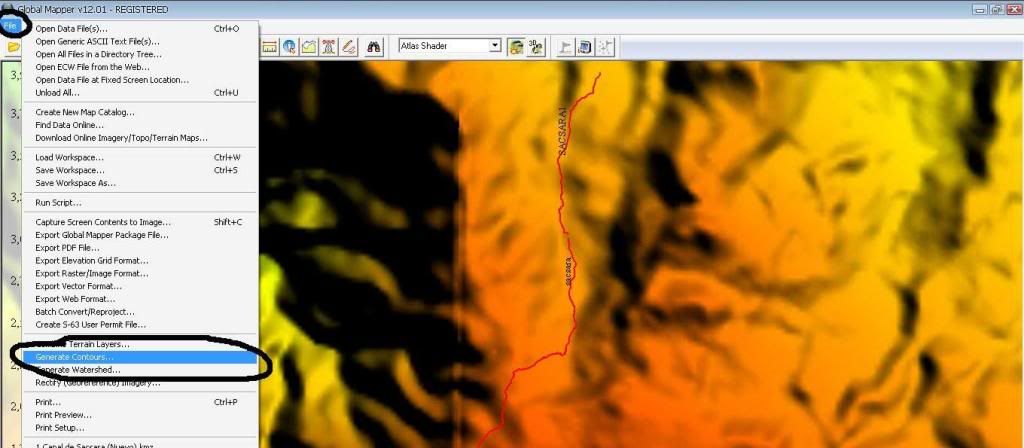

7. Bien Ahora generamos las curvas nos Vamos a FILE y Clik en Generate Contours
Google
autocad

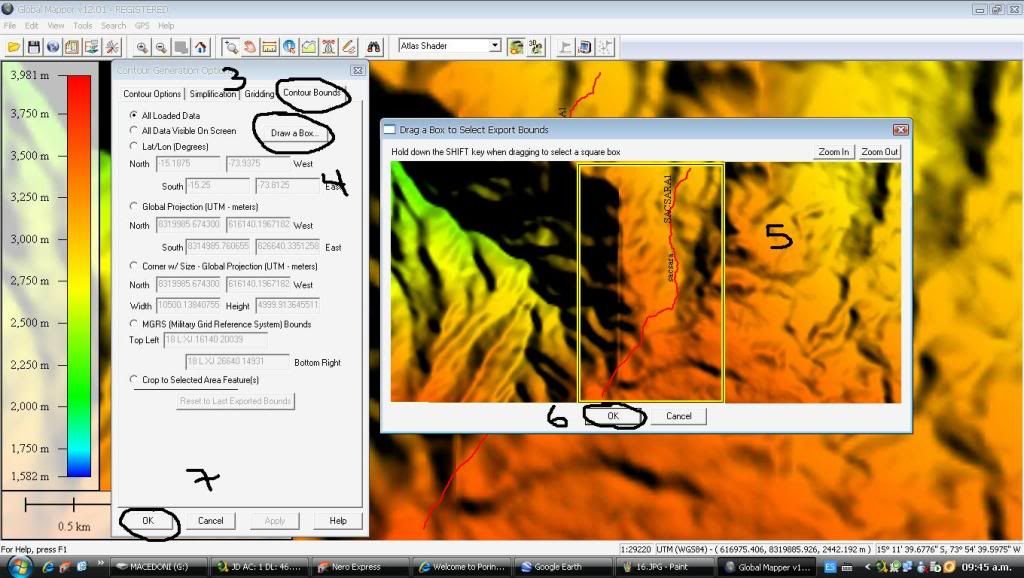

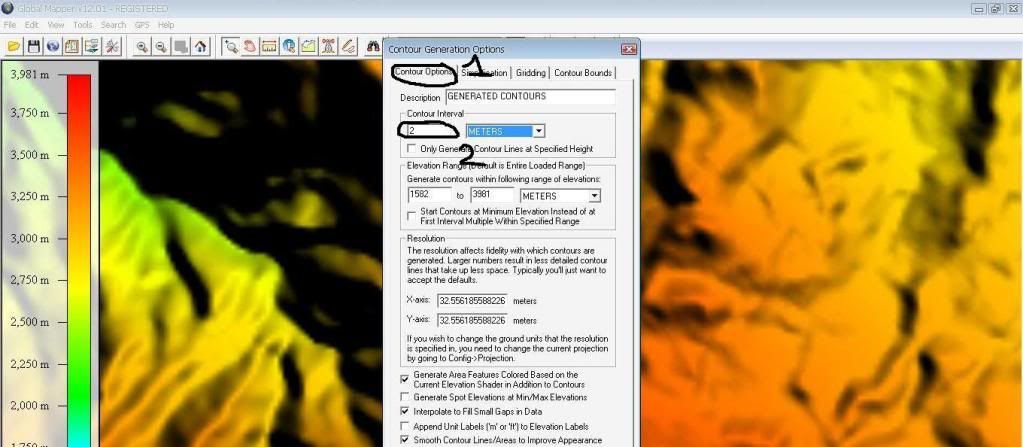

Sigan estos Pasos:
Pas-1 Clik en la Pestana Contour options
Pas-2 En contour Interval Pones a Cuanto metros quieres que salgan las curvas (Yo le puse cada 02 metros)
mapper
Pas-3 Clik en la Pestaña Contour Bounds
Pas-4 Clik en Draw a Box (Esta Opcion es para seleccionar donde exactamente quieres que salgan las curvas
Pas-5 Seleccionas Tu Cuadro donde deseas que se vean las curvas ( esta opcion es opcional si deseas no entras a esta opcion, solo lo hago para que las curvas no se demoren en salir, si no seleccionas nada las curvas se generan en todo la vista de la pantalla)
Pas-6 Ok

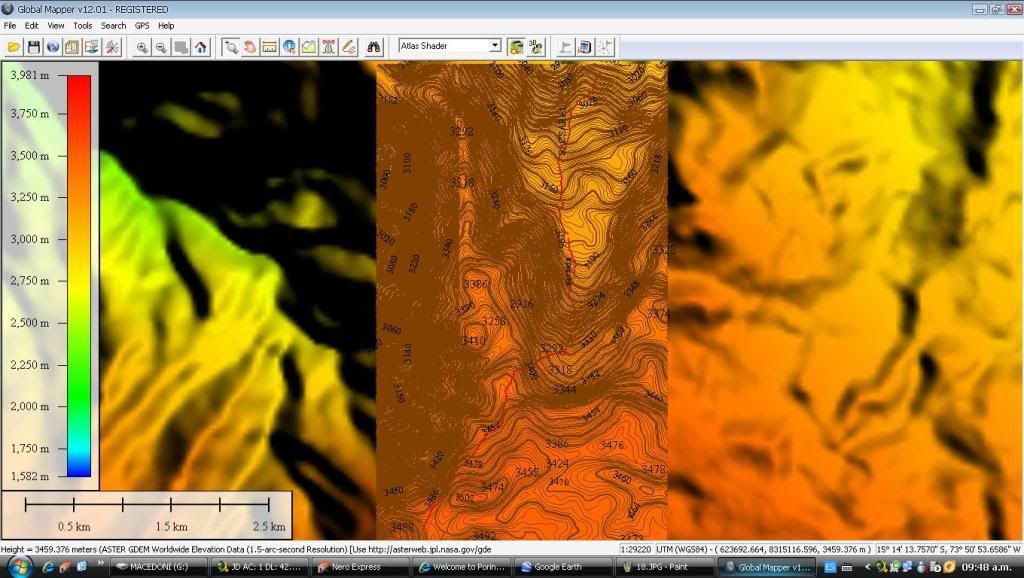

Pas-7 Ok y walaa Curvaz Generadaz!
global

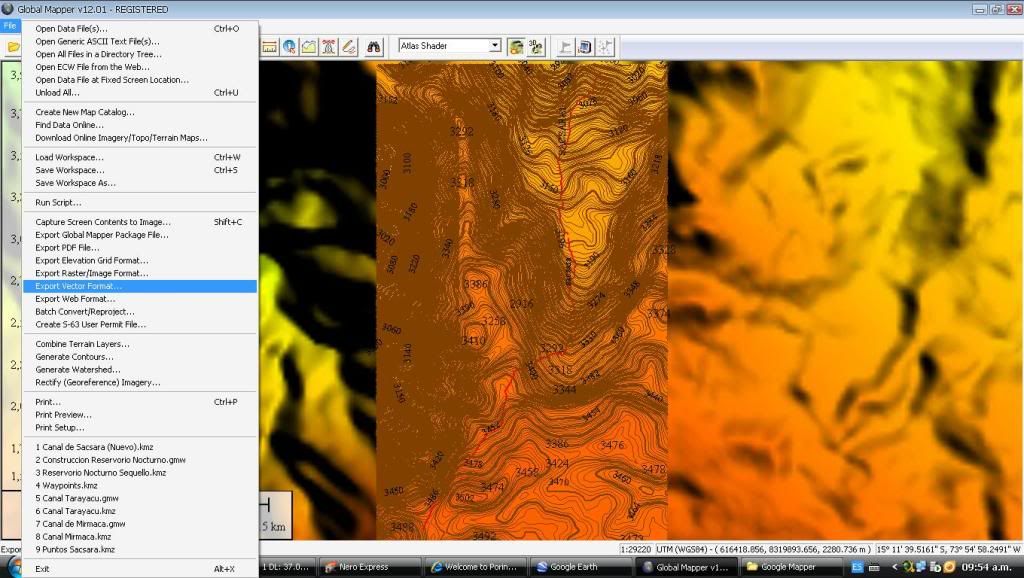

8. Ahora Exportamos Las curvas a AutoCAD
crea

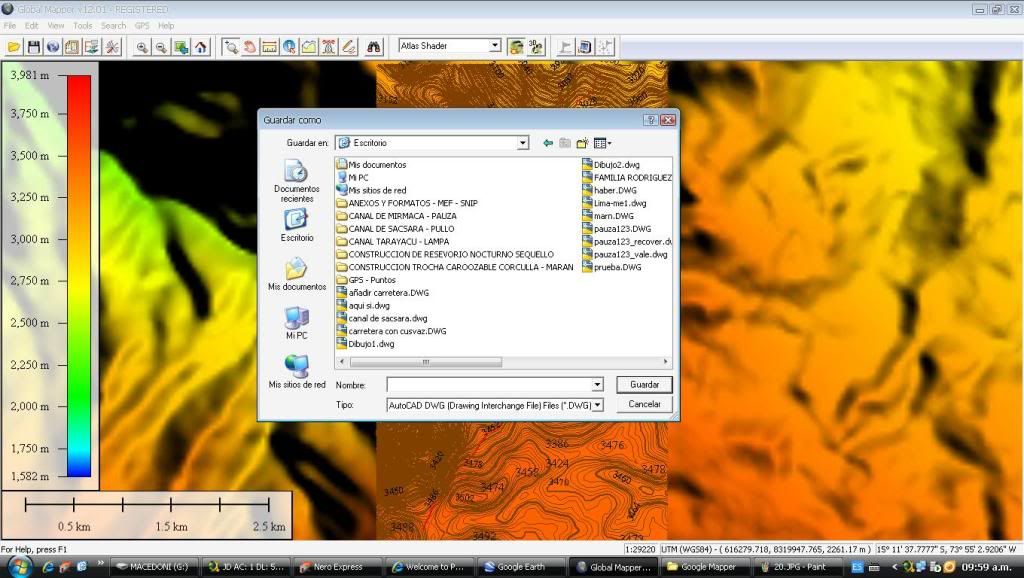

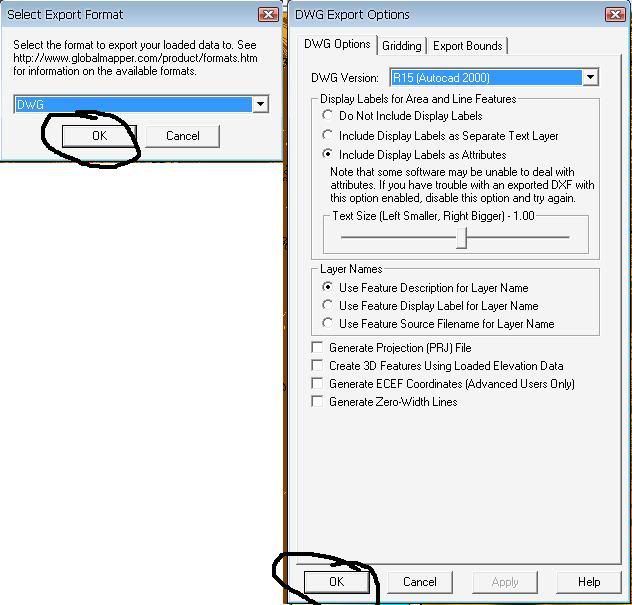

Seleccionas DWG o DXF (Las Puedes Exportar a todos esos progarmas que ves en la Lista)
Nivel
de
le das Ok y Ok y Guardas... Listo!!
curvas

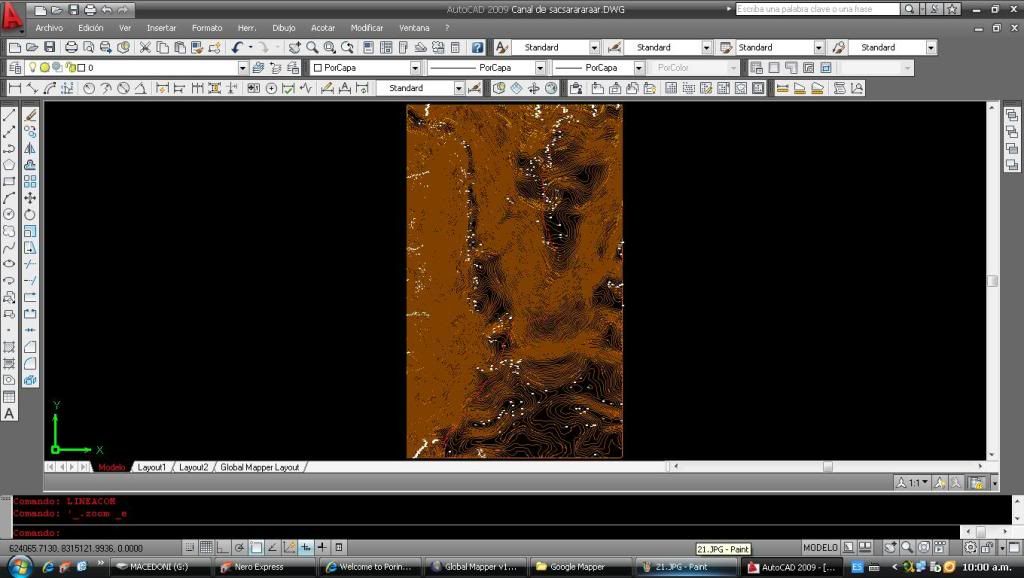

Curvas Generadas..

Descargas - No son Subidos por Mi xD
Global Mapper - http://www.taringa.net/posts/downloads/8165316/Global-Mapper-12-con-keygen-_12_01.html
Google Earth - http://www.google.com/intl/es/earth/download/ge/agree.html
AutoCAD - http://www.taringa.net/posts/downloads/2474383/Autocad-2010-32_64-Bits-Espanol---1link.html

Agradecer No Cuesta Nada!



Soy Dibujante CAD (Dibujo todo tipo de planos Habilitaciones Urbanas (Parques, Emboquillado de calles, etc), Edificaciones (Casas, Colegios, etc), Obras Viales (Carreteras , Puentes), Obras Irrigacion(Canales, Reservorios, Represas, etc) y Obras de Saneamiento (Agua y Alcantarillado).
Consultas envien mensaje Privado... Derechos de Autos (Cualquier Copia NO AUTORIZADA de este POST SERA denuncia Antes las Autoridades Correspondientes) By ioMi
