Planos de Skate (parte 1)

Bueno, mi primer post, para ver como sale la cosa, les paso unos planitos para armarte tus propias rampas o cajones para el skateboard, mucha suerte!

Kicker (rampa recta)
Planos de Skate (parte 1)

Rampa Recta


Paso 1: En este paso necesitás conseguir una tabla de madera y cortar una pieza tan larga como querés que sea la rampa. En uno de los bordes cortá un ángulo como muestra la imágen, este ángulo no puede ser más extenso que 25 grados. Para esta rampa usá un ángulo de 20 o más aprox
[http://www.pobladores.com/data/pobladores.com/ci/li/cilindrico/channels/kickflip/images/paso1.jpg]

Paso 2: Cuando terminaste de hacer el paso uno hacé un triángulo como el de la imágen (no trates de sacar alguna madera porque eso podría hacer que tu rampa se rompa fácilmente) usando la tabla del paso 1 como base.
Cuando terminaste de hacer uno de los triángulos hacé el otro que debe ser del mismo alto y largo, pero recordá que son simétricos (las tablas que estaban a la derecha del triángulo ahora están a la izquierda).
Trucos

Paso 3: Ahora poné 4 o más nervaduras como se muestra en la imágen. Recordá que son perpendiculares a la hipotenusa del triángulo.cajon

Paso 4: Ahora atornillá una madera contrachapada de 1.5-2 cm de espesor a los triángulos y a cada nervadura.
skate

Paso 5: Sobre la madera enchapada atornillá a 3/4" masonita. También tendrás que pegarla.
planos

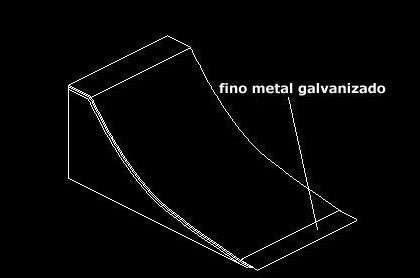

Paso 6: Por último atornillá una fina lámina de metal (debe ser Acero Galvanizado) donde la masonita toca el suelo. Esto protegería la masonita del golpe de las ruedas del sk8 al subir.
Es muy importante que unas los dos triàngulos con una tabla bien clavada
salto




Quarter (Rampa Curva)
Skateboarding

Paso 1: Conseguí una tabla de 7 x 2.7 pies de 2.0 cm de espesor y dibujá dos radios de 300cm y marcalos con un lápiz como muestra la figura. Ahora hacé los cortes donde marcaste con el lápiz.
flip

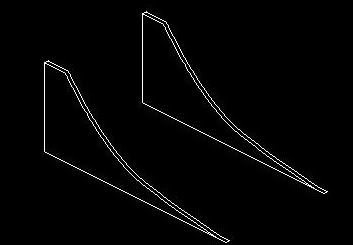

Paso 2: Ahora debés tener dos piezas de madera como muestra en la figura
monopatin

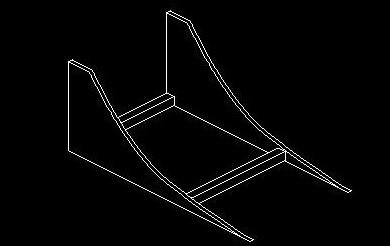

Paso 3: Poné las 2 tablas juntas clavando maderas de 10x10 cm y 2.5 pies de largo. Clavá una atrás y la otra en el frente.
Fijate en la figura para ver si entendiste.
rampas

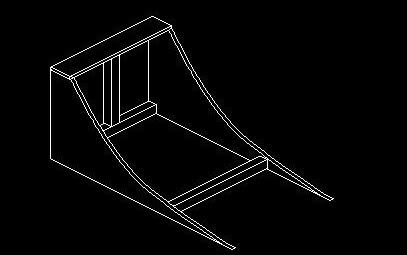

Paso 4: Ahora conseguí otra pieza de madera de 10x10 cm y clavala en el medio y perpendicular a la que pusiste en el paso 4. Luego conseguí otra pieza de madera y hacé lo que muestra la figura.
heelflip

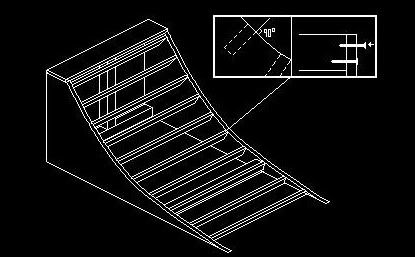

Paso 5: En esta plataforma tendrás que poner las nervaduras de la rampa. Éstas son unas maderas anchas de 10cm que soportarán la tabla de madera. Éstas nervaduras deben ser puestas como se muestra en la imágen y deben ir formando un ángulo de 90º con la estructura como muestra la figura. Deben ser clavadas como muestra la otra figura.
Cada 1 pie debe haber una nervadura. Esto hará que tu rampa tenga más nervaduras que la rampa de la figura al costado.
grindbox

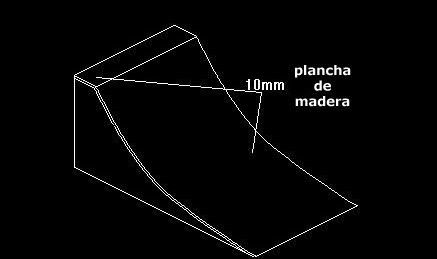

Paso 6: En este paso necesitarás poner la tabla de madera (10mm de espesor). La plancha de madera debe ir atornillada a las nervaduras con 3 tornillos por nervadura mínimo.
Planos de Skate (parte 1)

Paso 7: Acá tendrás que poner una Masonita de 3/4" sobre la plancha de madera. Esta Masonite debe ser pegada y atornillada (si es posible que los tornillos queden sobre las nervaduras).
Trucos

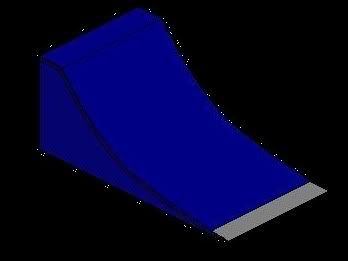

Final: Asi tiene que haberte quedado tu rampa como la de la foto, ahora que esperas para ocuparla.
cajon





Cajon (grind box)
skate

Paso 1: Tenés que armar 4 cuadros como este. 2 de los cuadros son para el largo de la mesa y los otros 2 son para el ancho, así que un par debe ser mucho más largo que el otro, pero recordá que la altura es la misma para los 4. Para hacer los cuadros usá maderas de 5x5cm. Hacelo como se indica en la imágen, para unir las maderas necesitarás usar clavos largos y para que sea más fuerte la unión podés usar también cola de carpintero
planos

Paso 2: Ahora que tenés los cuadros juntos haciendo la estructura de la mesa necesitarás poner algunas nervaduras (no dejes más de 10cm entre cada nervadura). Hacelo como muestra la imágen.
salto

Paso 3: Conseguí una plancha de madera de 3/4" o más y atornillala a cada una de las nervaduras.
Skateboarding

Paso 4: Insertá una abrazadera metálica para los slides. La abrazadera debe ser atornillada.
flip

Paso 5: Para terminar poné masonita (del mismo grosor que el de la abrazadera metálica [3/4" aprox.] ) sobre la plancha de madera. Tenés que atornillarla sobre la plancha de madera y sobre las nervaduras.
monopatin

Final: Cuando hayas terminado tu CAJÓN debería verse así.
rampas


Transfer
heelflip

Paso 1: Conseguí 4 piezas de madera de 10x10 y 60cm de alto y ponelas en el suelo como se ve en la figura.
grindbox

Paso 2: Clavá a las maderas del paso 1 planchas de madera de 30cm de altura sin cambiar ninguna de las medidas del paso 1. En la imágen se nota muy bien.
Planos de Skate (parte 1)

Paso 3: Ahora a la estructura que tenés clavale nervaduras. Éstas deben ser de 10cm por 130cm. Clavalas dejando aproximadamente 30 cm entre ellas.
Trucos


Paso 4: Atornillá una tabla de madera de 20mm de espesor a la estructura. Asegurate de que haya 3 tornillos por nervadura. Sobre la tabla de madera atornillá una masonita de 3/4". Poné los tornillos de modo que agarren la masonita, la tabla de madera y la nervadura. 3 tornillos por nervadura
cajon

Paso 5: Ahora ya terminaste la table. Y debe verse como esto.
skate

Paso 6: Ahora deberás poner una RAMPA CURVA en uno de los bordes de la table. Las medidas de la rampa deben ser cambiadas un poco pero el radio DEBE SER EL MISMO. La altura de la rampa debe ser exactamente la misma que la altura de la table (60cm).
planos

Final: Poné la RAMPA RECTA del otro lado de la table Como se ve en la figura. Las medidas de la rampa pueden cambiar un poco pero el ángulo DEBE PERMANECER IGUAL (cerca de 20 grados).
Al final el transfer debe verse como este de la imágen:
salto


Mini Ramp

Para hacer esta es mas complicado, aca les dejo el plano con las medidas y un video en el q la hacen para q entiendan mejor


link: http://www.videos-star.com/watch.php?video=HG0gO8pohfM


Skateboarding[/align]




espero q les sirva mucha suerte patinando
Ah si, los planos los saque de http://www.geocities.com/fox_2003cl/rampas.htm
y se los paso a ustedes taringeros para q disfruten
