Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist

La fabricación y uso de placas de circuito impreso son la base del desarrollo de la electrónica. Ingenieros, técnicos y aficionados a la electrónica quieren realizar proyectos, los cuales diseñan y que desafortunadamente mandarlos a fabricar resulta una tarea bastante engorrosa y por demás cara lo que puede hacer que el proceso del proyecto se retrase y en el peor de los casos, se deje de lado y no se lleve a su conclusión.

En este trabajo, describiremos el método fabricación de Circuitos Impresos (PCBs) de acabado más profesional que se puede realizar de manera sencilla y sin la necesidad de contar con equipos especializados ni requerir de cuartos obscuros.

FABRICACIÓN DE CIRCUITOS IMPRESOS


CON EL MÉTODO FOTOGRÁFICO


MEDIANTE LA EMULSIÓN DE PLACA FENOLICA



CON LACA SENSIBLE A LA LUZ ULTRAVIOLETA




Es muy importante tomar las medidas de seguridad correspondiente al empleo de elementos químicos, ya que la ingesta, contacto e inhalación de los gases causados por ellos nocivos para la salud.

**********************************************



Saludos, debido a que las fotos ya no se ven aquí les dejo los videos del método que describí:



Con la emulsión laminada sensible a la luz UV:


link: http://www.videos-star.com/watch.php?video=pwJ5vcPH8f0


Con Barniz sensible a la luz UV


link: http://www.videos-star.com/watch.php?video=jq-71GweVhk


Actualizado el 14.ENERO.2010


Los materiales en:


www.fotoresist.com



**********************************************



1. TRATAMIENTO DE LA PLACA.

La superficie del cobre debe estar limpia, sin polvo ni otro elemento superficial. Además no debe de tener grasa, la cual proviene de la manipulación con los dedos de las manos. Limpiarla con una lija de agua del número 2000 que es una lija muy fina que no sirve solo para limpiar la placa mediante un movimiento suave y den una sola dirección, nótese que el lijado se hace con la hoja de lija en SECO, limpiar nuevamente con una toalla de papel.

Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist



circuitos impresos



PCB




2. APLICACIÓN DE LACA SENSIBLE A LA LUZ ULTRAVIOLETA

Ya que es sensible a la luz ultra violeta, en una habitación donde la luz sea tenue e indirecta. Además la atmósfera debe estar libre de polvo. La placa debe ser colocada de forma horizontal. No debe aplicarse una capa muy gruesa del producto si es muy gruesa la tomara más tiempo en el proceso de exposición a los rayos ultravioleta.

laca fotosensible


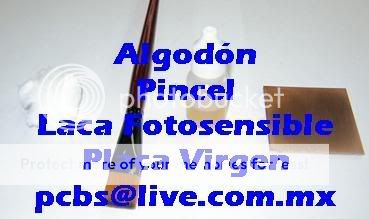

Se puede distribuir por toda la placa con ayuda de un Pincel de cerdas duras o con una “mota” de algodón, la mota de algodón se hace frotando un trozo sobre una superficie rugosa como un trozo de madera limpia o sobre una placa de cartón limpia de manera circular hasta obtener una textura mas solida en el algodón para evitar que queden fibras de algodón sobre la placa durante la aplicación la Laca.

placa presensibilizada


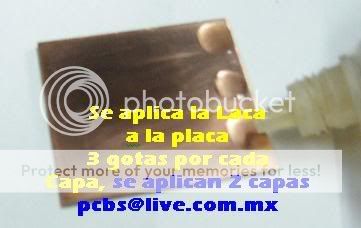

Se colocan tres gotas del frasco del la Laca por cada superficie de 5x5 cm, es decir si se requiere emulsionar una placa de 5x10 cm se aplican 6 gotas y así sucesivamente.

Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist


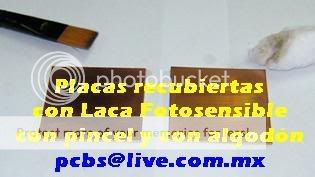

Se distribuye la laca sobre la placa con el Pincel o con la Mota de algodón

circuitos impresos


PCB


laca fotosensible


placa presensibilizada


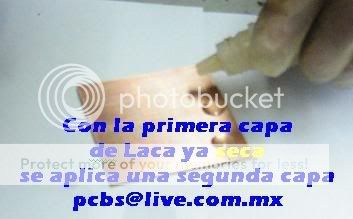

Se deja secar la placa y se hace una segunda aplicación siguiendo el mismo procedimiento para la primera capa con mayor rapidez pero sin hacer mucha presión ya que si se aplica demasiada fuerza, se remueve la primera capa aplicada, SOLO SE TRATA DE DISTRIBUIR la Laca.

Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist


3. SECADO.

Para el secado se aconseja que se haga en un ambiente seco, oscuro y a una temperatura ambiente, esto tomará máximo 5 minutos.

4. CIRCUITO NEGATIVO.

El circuito original debe ser en NEGATIVO, ya que este producto trabaja con el NEGATIVO de la imagen. El circuito puede ser hecho con una impresora LASER y haciendo pruebas para obtener la mayor opacidad posible para evitar el paso de la LUZ UV la impresión puede hacerse sobre papel vegetal o con un par de impresiones del mismo circuito sobre acetato y superponiendo una impresión sobre la otra para obtener igualmente mayor opacidad. Otra forma de tener el fotolito es con la ayuda de un taller de serigrafía que cuente con este servicio, ahí se lleva la imagen del circuito y ellos hacen el fotolito en NEGATIVO, este tipo de fotolito es lo más profesional que existe.

circuitos impresos


PCB


laca fotosensible


placa presensibilizada



5. EXPOSICIÓN.

El tiempo de exposición depende de varios factores, como son la lámpara de luz UV que se emplee, siendo estas lámparas de Luz UV, fosforescentes, de luz negra, incandescentes o incluso con ayuda del sol este último aunque es una buena fuente de luz UV no es recomendable, ya que nos e tiene control en cuanto a la intensidad de la LUZ UV lo que hace difícil el cálculo del tiempo adecuado. Otro factor es el material del fotolito con el que se elabore. A continuación algunos tiempos de insolado, que son relativos pues depende también de el grosor de la capa de Laca que se haya aplicado.

EJEMPLO hecho con insoladora diseñada específicamente para este tipo de trabajo

" UV 30 SEGUNDOS a una distancia de 5 CM de la lámpara a el arreglo de la placa con el fotolito"

El insolado tambén se puede realizar con Lámparas Incandescentes y lámpara ahorradoras (fosforesentes)

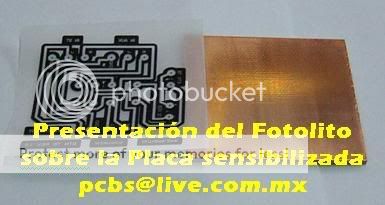

Se coloca el fotolito con las pistas en contacto directo a la placa, es decir con el lado de la TINTA DIRECTAMENTE SOBRE EL LADO DE COBRE RECUBIERTO CON LA LACA FOTOSENSIBLE, se fija con cinta adhesiva transparente, se coloca la placa con el fotolito sobre una superficie plana con el lado del fotolito hacia arriba y sobre este conjunto se coloca el cristal, para que el mismo cristal presione el FOTOLITO contra la placa y a su vez quede expuesto para el insolado, como se muestra en la imagen:


Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist


circuitos impresos






En este caso se emplea una Insoladora de Luz Ultra Violeta, con lámpara UV de 9 watts a una distancia como se observa de 5 cm de la fuente (lámpara al arreglo de la placa con el fotolito), con esta lámpara el tiempo de insolado es de 30 segundos.

Encender la lámpara e insolar el proyecto de acuerdo a los tiempos propuestos en la tabla anterior, es importante que el FOTOLITO quede perfectamente pegado a la placa para obtener la máxima nitidez en el fotograbado.


PCB



Se deben evitar bolsas de aire por lo que hay que presionar el fotolito contra la placa por encima del cristal con algún objeto pesado.


laca fotosensible



Una vez insolado el Proyecto aún no se aprecia visualmente la imagen, para esto, se pasa al proceso de revelado.


6. REVELADO DE LA PLACA.

Utilizar guantes de látex, gogles y pinzas de plástico, se debe evitar que el revelador salpique sobre la piel, ojos y ropa, además de trabajar en un lugar adecuadamente ventilado.

Meter la placa en una charola con suficiente Revelador para cubrir completamente la placa (YA INSOLADA CON EL PROYECTO y SIN EL FOTOLITO), con las pistas hacia arriba, durante 2 minutos;


placa presensibilizada


Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist




Se verá como las zonas protegidas por el fotolito se disuelven apareciendo así el proyecto grabado en la placa, el proyecto se observa mejor con revelador con tinta, sin embargo este tipo de revelador es mucho caro, poco mas de 10 veces el costo, que el usado en este ejemplo.


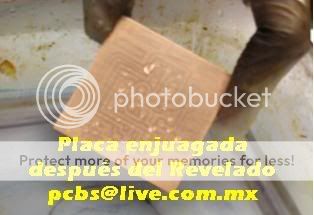

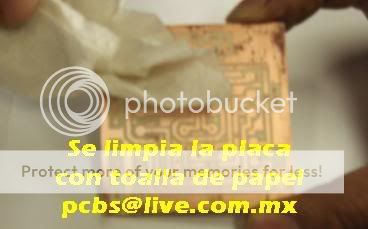

Transcurrido este tiempo se retira la placa del Revelador, se enjuaga dejando caer sobre la placa una solución de agua con jabón en polvo repartiendo el chorro sobre toda la placa, posteriormente se enjuaga con agua limpia, se retiran los excesos de agua con una servilleta o toalla de papel, EVITAR TALLAR la placa con el mismo papel, si esto sucede la Laca cristalizada, corre el ALTO RIESGO de removerse, borrar esa zona del circuito y en consecuencia esa parte será eliminada por el ácido que se utilice.


circuitos impresos


PCB




7. ATACADO.

Se introduce la placa al Cloruro Férrico de manera que la placa quede totalmente sumergida dentro del cloruro, de inmediato se dibujan sobre el cobre las partes que van a ser atacadas por acción del cloruro férrico;


laca fotosensible



placa presensibilizada



Observar el procedimiento y al paso de un par de minutos retirar la placa, enjuagar cuidadosamente y secar, en ocasiones se observa que el cloruro férrico ataca también algunas pistas del circuito, provocando cortes en las mismas, en las islas que corresponden a la que bien podría ser la tierra del circuito o en las islas donde se conectan los terminales de los elementos a montar.

Estos detalles surgen debido a que la capa de la Laca en esas zonas es mas delgada y se deben a la pericia con que se aplica la Laca, por lo que mientras mas experiencia se adquiere con este método, los “rayones” o falta de Laca en ciertas zonas, disminuyen.


Como hacer Circuitos Impresos fácilmente ( PCB ) Fotoresist


circuitos impresos



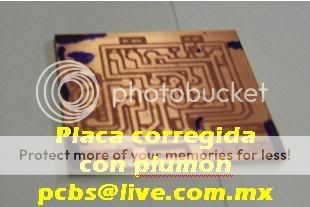

Si sucede esto en el proyecto, es necesario retocar estas zonas o pistas con marcador de tinta permanente para evitar que el cloruro férrico termine por disolver el cobre de esas zonas ocasionando así cortes en las pistas.

Se vuelve a introducir la placa al recipiente con cloruro férrico para terminar la etapa de atacado de la placa.

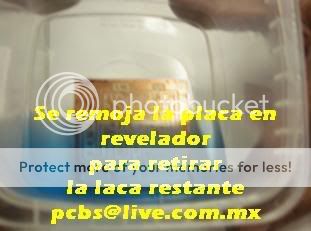

Se revisa la placa y ya que el cloruro férrico haya hecho su trabajo retirando todo el cobre no necesario para formar el Circuito Impreso, se retira y se enjuaga. Se recomienda dejar la placa como sale del cloruro férrico para evitar que el cobre se oxide por acción del ambiente o si se prefiere, se introduce una vez mas al líquido revelador, para eliminar la Laca restante que queda sobre la placa y posteriormente se limpia presionando con toalla de papel para poder retirar la Laca restante de la placa.


PCB



laca fotosensible



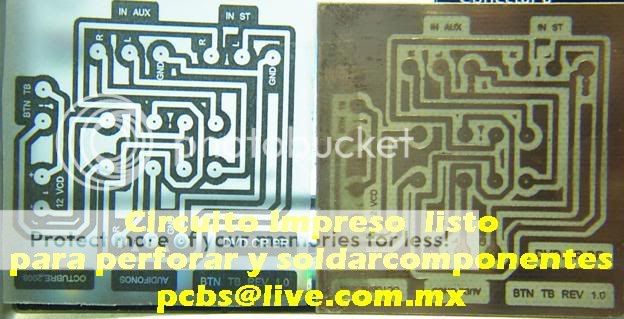

El Circuito Impreso de este ejemplo en particular después de todo el proceso descrito queda como se muestra en la siguiente imagen listo para perforarlo y montar los elementos necesarios.


placa presensibilizada



Para mayor información acerca de este método para elaboración de circuitos impresos como se describió en este artículo, escribir a:

pcbs@live.com.mx
