Amplificador 50W

Amplificador 50W RMS


Este amplificador esta basado en el CI TDA1562 de Philips, el cual tiene un amplificador en puente pero de clase H, esto lo consigue con dos capacitores de gran capacidad y mediiante una tecnica de conmutacion consigue que en cada rama tenga la escursion de tension necesaria para que con solo 12volts se obtengan 50W de potencia de excelente calidad

Alimentaciòn=14.4V nominales, Max18V
Consumo: reposo=110-150 mA
std-by =1-50 uA
Ganancia de tensión =26dB
Potencia:50W rms THD=0.5% de distrorción
Potencia:70W rms THD=10% de distorCión

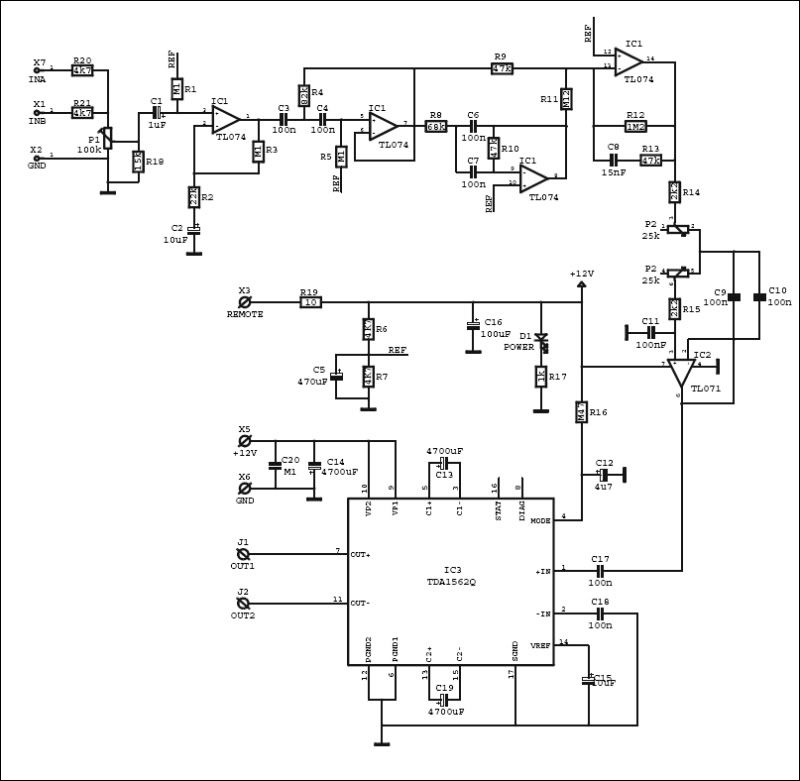

Esquema
Amplificador 50W

El impreso
electronica


Vista distribucion de componentes
Audio


El parlante debe ser de 4 ohms.
Tal com esta dispuestso es un amplificador subwofer, si lo desean solo como amplificador no montar el pre y conectar la entrada de la pata 1 a traves de un capactor de 100n tal como el que muestra el esquema.


Lista de Materiales

Resistencias

R1,R3,R5:100K
R2:22K
R4:82K
R6,R7,R20,R21:4K7
R8:68K
R9,R10,R13:47K
R11:120K
R13:1M2
R14,R15:2K2
R16:470K
R17:1K0
R18:15K
R19:10
P1:100K Logaritmico
P2:25K(doble) Lineal

Capacitores

C1:1uF X 16V
C2:10uF X 16v
C3,C4,C6,C7,C9,C10,C11,C17,C18:100n Poliéster
C5:470uF X 16V
C8:15n
C12:4u7 X 16V
C13,C19:4700uF X 35V
C14:14700 X 16V
C15:10uF X 16V
C16:100uF X 16V
C20:100n Cerámico disco


Si surge alguna duda, gustoso lo acaclaro, pronto publicare ´más proyectos
