Ampli 60 watts y su fuente caserito y con fotos :D

Hola queridos taringueros como andan?. esta vez (aunque fuera la segunda) les traigo instrucciones para que hagan sus propios amplificadores mono de 60 watts con su fuente para conectar el mp3, el mp4 o incluso la compu y tener un sonido potente en su equipo de musica o un parlante comprado para llevar a todos lados.

EMPEZEMOS

Lo que van a necesitar es:
Acido de cloruro ferrico
Un taper donde entre una plaqueta de 10x5 cm
Una plaqueta de 10x5 cm
Estaño
Soldador
Resina
R1=R8: 1200 OHM
R2=R9=R7=R4: 10 K OHM 1/4 WATT
R6 y zd1 van invertidos perdon el error
zd1: 10 v (watts a convenir no muy grande, no es necesario)
R6: 680 OHM 1/4 WATT
R5: 4,7 K OHM 1/4 WATT
R10: 0 OHM (puente metalico)
R11: 470 OHM 1/4 WATT
R12: 47 OHM 1/4 WATT
R17=R16: 0.39 OHM 2 WATTS
R14: 2.2 K OHM 1/4 WATT
R13: 100 OHM 1/4 WATT
ZD2=ZD3: JN4J48 (podanlos asi o como diodos zener de 48 volts)
D1=D2: 1N4007
C1: 4.7 uF 25 V
C2: 47 uF 50 V
C3=C4: 100000 picofaradios (estos no son obligatorios solo contrarrestan mal funcionamiento de 2 transistores que quiza no tienen problemas) NOTA: Si estos se queman cuidado por que pueden quemar transistores caros como los tip
C5: 10000 picofaradios
Q1=Q2 Transistores BC546
Q3: Transistor BD140
Q4: Transistor BD139
Q5: Transistor BD140
Q6: Transistor BD139
Q7: TIP 33C
Q8: TIP 34C

Como hacerlo:

Empezemos con las imagenes e instrucciones

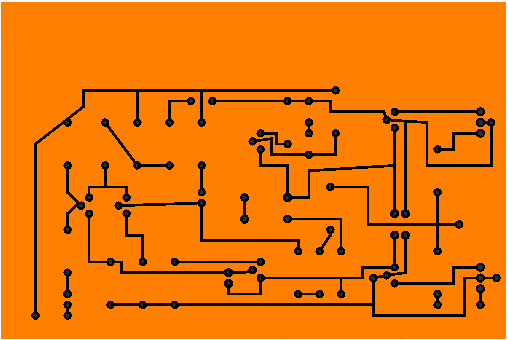

Asi les tiene que quedar el diseño hecho con fibra indeleble

Ampli 60 watts y su fuente caserito y con fotos :D

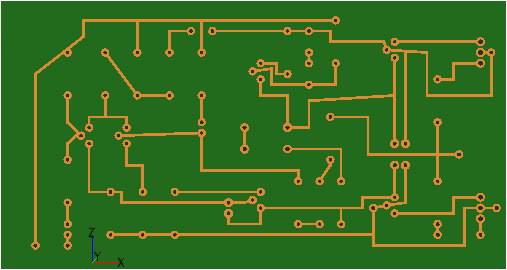

para luego ponerlo en acido de cloruro ferrico y que les quede asi

fuente

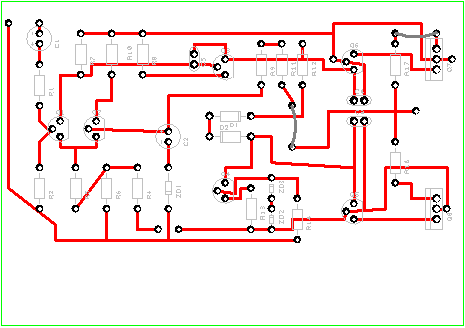

Luego de todo esto van a guiarse para poner los componentes con una imagen con lo basico señalado:

amplificador
y con esta foto

ampli

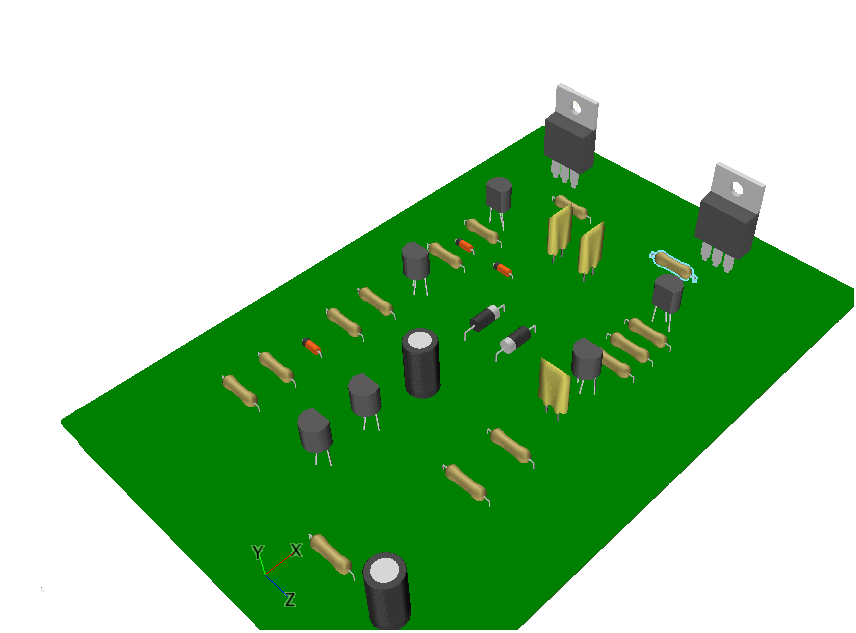

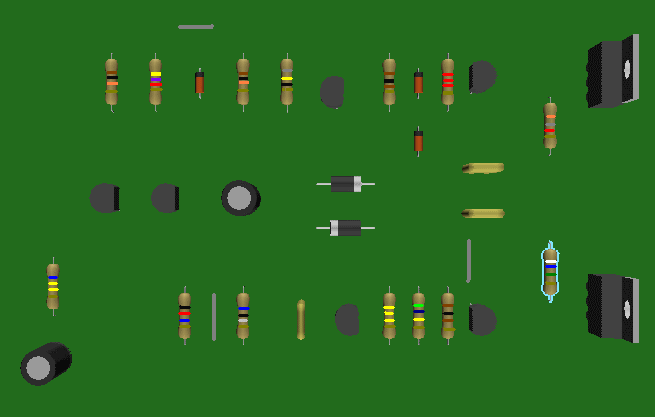

Luego de colocar los componentes les va a quedar asi

Casero

y asi:

60

las imagens son ilustrativas probablemnte les quede alreves pero no se asusten que mientras que hayan conectado todo bien va a funcionar(no presten atencion al codigo de colores de las resistencias solo es adorno)

AHORA LA FUENTE

Necesitan
Acido de cloruro ferrico
Un taper donde entre una plaqueta de 5x5 cm
Una plaqueta de 5x5 cm
Estaño
Soldador
Resina
4 Diodos rectificadores de 6A
2 Capacitores de 2200 uF por 35v
Transformador de 15+15 por 3 o mas A
Como hacerla:

Como antes la vista marcada con fibra indeleble

watts

Luego como quedara luego de sumergirla por 20 minutos no mas en acido de cloruro ferrico

Ampli 60 watts y su fuente caserito y con fotos :D

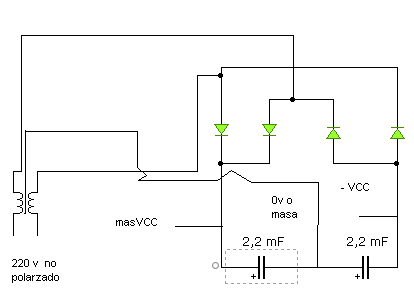

Luego con la ayuda de estas fotos colocan los componentes(muy facil):

fuente

amplificador

Y les va a quedar asi:
ampli

y asi;

Casero

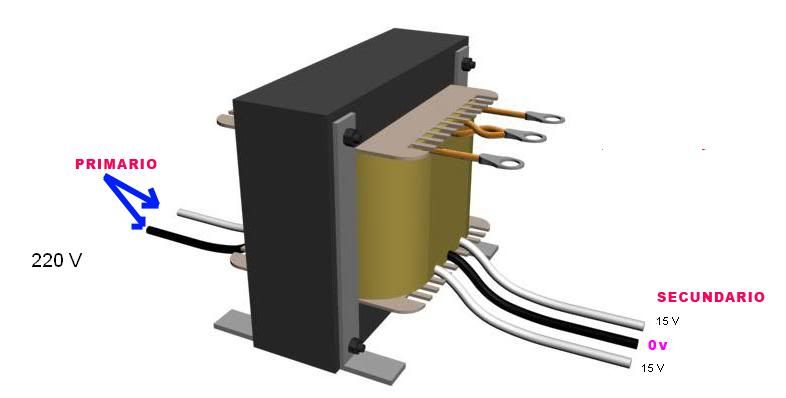

Luego con la ayuda de los mismos graficos conectan el transformador


60


Y despues conectan los terminales de la fuente al ampli como esta indicado mas arriba, despues conectan el negativo del tester a mada de la fuente y testean el pinto medio de los tip tiene que dar 21 volts y -21 volts aproximadamente y el punto medio de la plaqueta es decir la salida positiva del parlante debe dar 0 volt entonces su ampli esta listo para "amplificar"
Conectan el paralante y la entrada de audio como esta indicado otra vez en los graficos de ariba yempiezan ca darle volimen de a poco y listo despues si quieren los pasos para hacer todo dentro de un gabinete mas lindo me lo piden y yo les hago otro post para que su ampli quede bien y facil de conectar.

Lo unico que les pido es que si tienen problemas con el ampli no bardeen pregunten que yo se como solucionar todos los problemas de la plaqueta por que ya los tube bueno gente gracias por visitar mi post

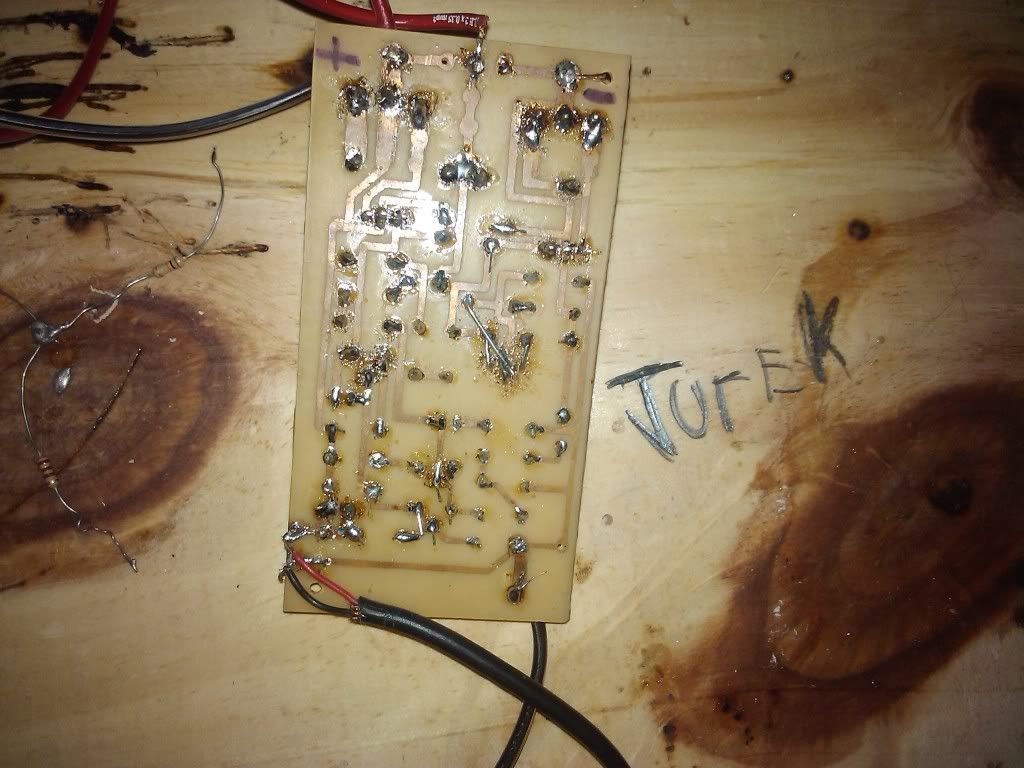

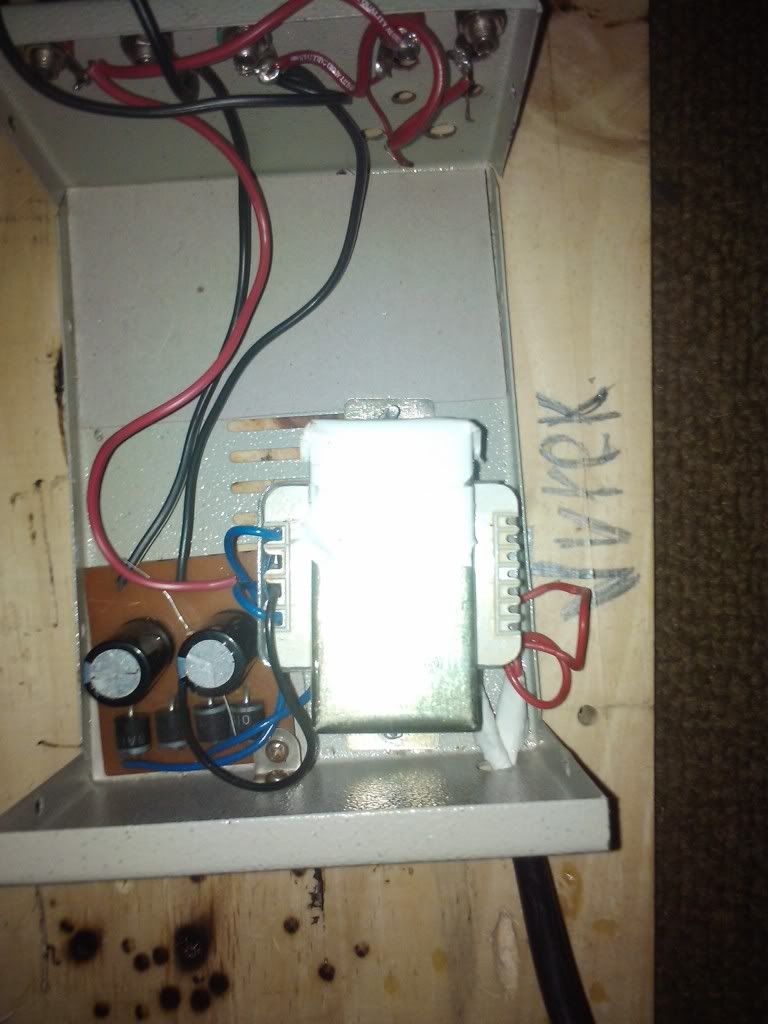

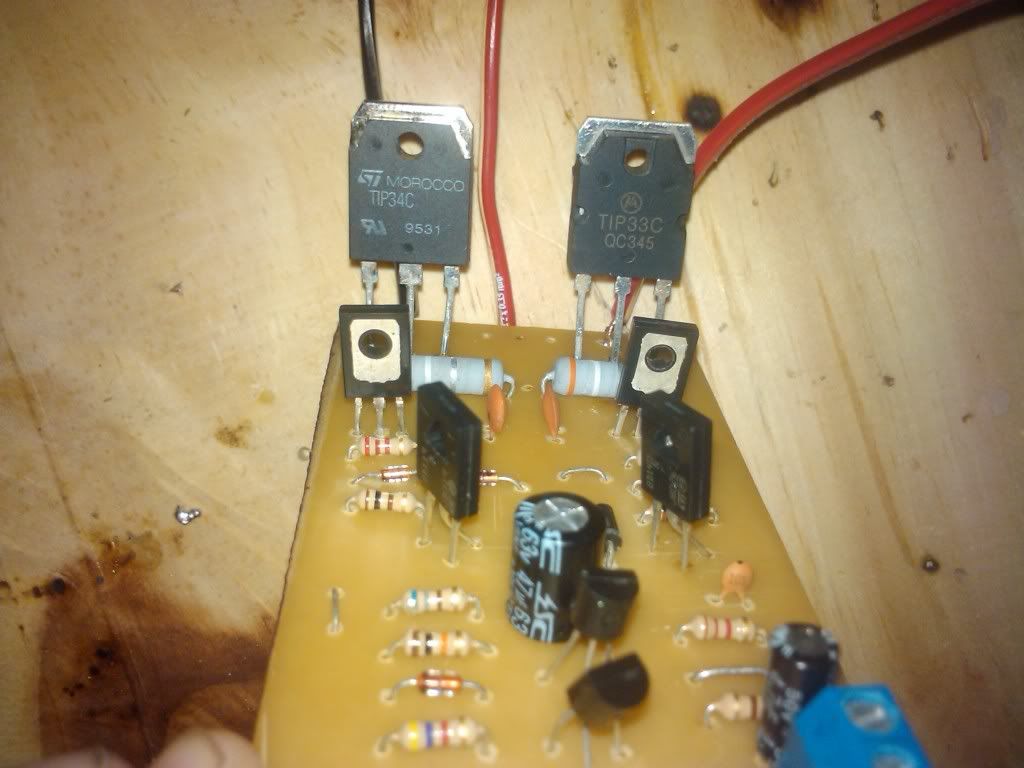

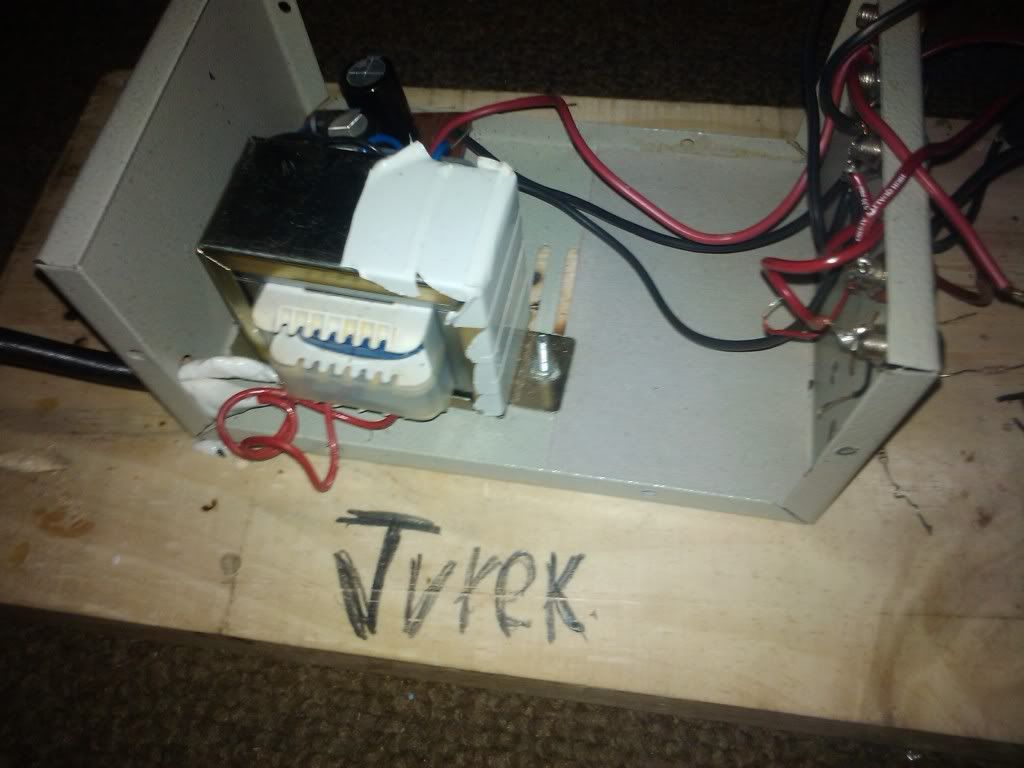

Bueno aqui fotos a pedido reales que pruban que el ampli lo hice yo

watts

Ampli 60 watts y su fuente caserito y con fotos :D

fuente

amplificador

ampli

Casero

60

RECUERDEN USAR DICIPADORES Y SI QUIEREN UN COOLER SI NO SABEN CONECTARLO YA QUE NO HAY 12 VOLTS ME PREGUNTAN EN UN PAR DE DIAS RESPONDO

Si no comentas l@ llamo

watts
