Hola taringueros ,tenia un dvd guardado que no estaba en condiciones de ser reparado asi que hice un poco de reciclaje electronico y aprovechando algunas partes me hice una fuente de pruebas ,que es una fuente de pruebas muchos se preguntaran es como cuando eramos chicos y desarmabamos un autito para sacarle l motorcito y con un pila ponerlo a funcionar y nos poniamos felices de hacer algo de ciencia con eso ,bueno es basicamente lo mismo pero con un poco mas de electronica y algo de trabajo pero no mucho.


IMPORTANTE: esta no es un fuente regulable ni estabilizada el que necesite algo asi le aconsejo construirse una o comprarla.

primero que nada la fuente basicamente se divide en dos partes AC/DC no es el grupo de musica,AC es la etapa de corriente alterna o 220v en esta atapa hay peligro de electrocucion asi que a trabajar con la fuente desconectada de la tension de red,en la siguiente etapa esta lo que llamamos DC o corriente continua que son las tensiones de 12v,ect.. en esta etapa no hay peligro de recibir una golpe electrico pero si hay que trabajar con cuidado porque podemos quemar o la fuente o el circuito que tengamos bajo prueba.

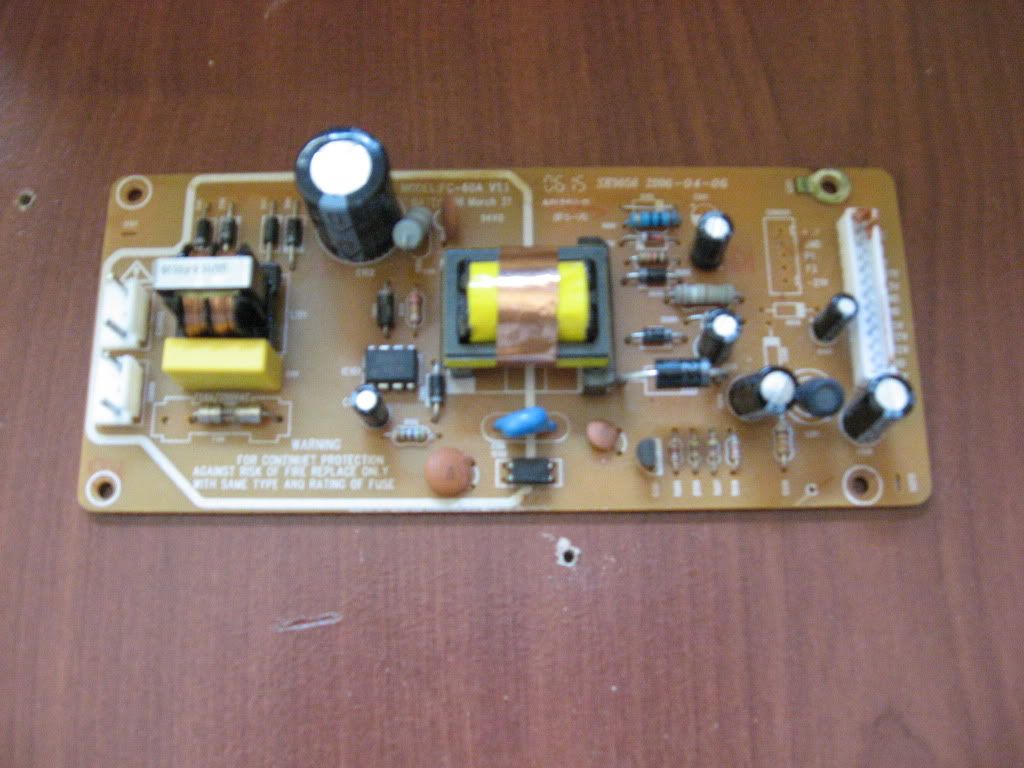

en la siguiente imagen les muestro la fuente ,marque las etapas con marcador rojo ,tecnicamente las fuente son iguales,yo trabaje con otra fuente que la unica diferencia que tenia es que todas las tensiones de salida estaban ligadas a un mismo plug de conexion.

reciclado de una fuente de alimentacion de un dvd
electronica

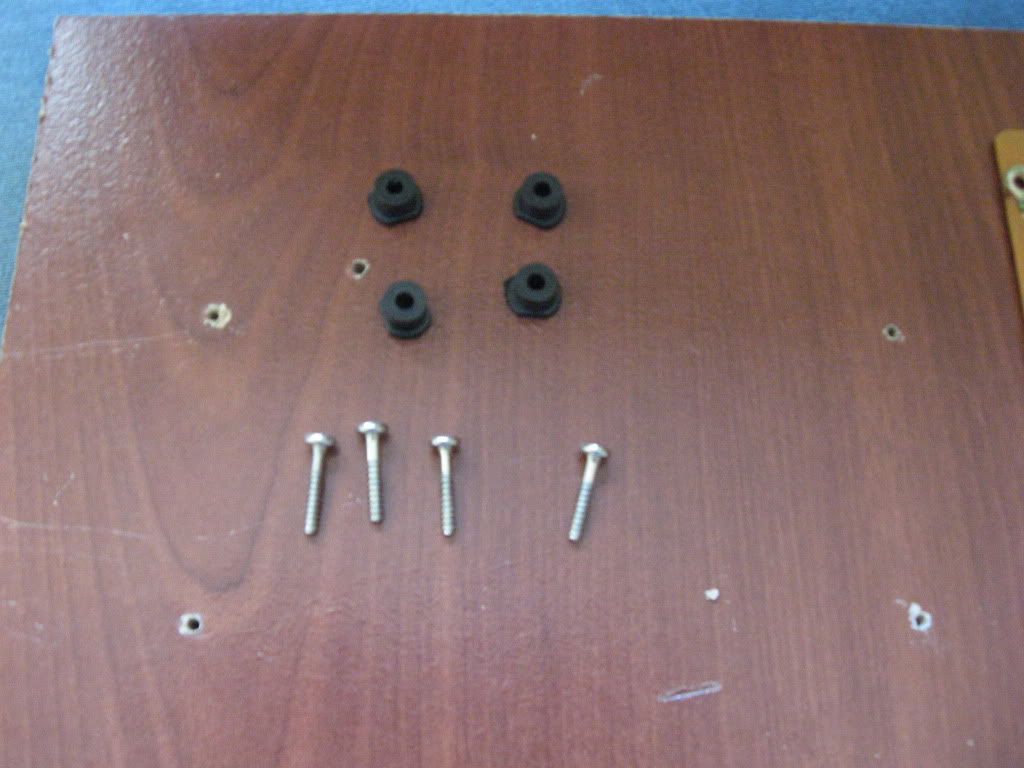

para la base de mi fuente de alimentacion de prueba use un pedazo de madera que encontre en la basura,a la cual le hice cuatro agujeros para colocar los separadores y tornillos que tambien reciclamos del dvd ,a los separadores los rebaje con una lija para que queden mas bajos y parejos.

fuente
reciclaje

pasemos al montaje de la fuente sobre la base,usando la fuente marcamos los agujeros sobre la madera y colocamos los separadores con los tornillos y nos quedo asi.

dvd
hazlo tu mismo

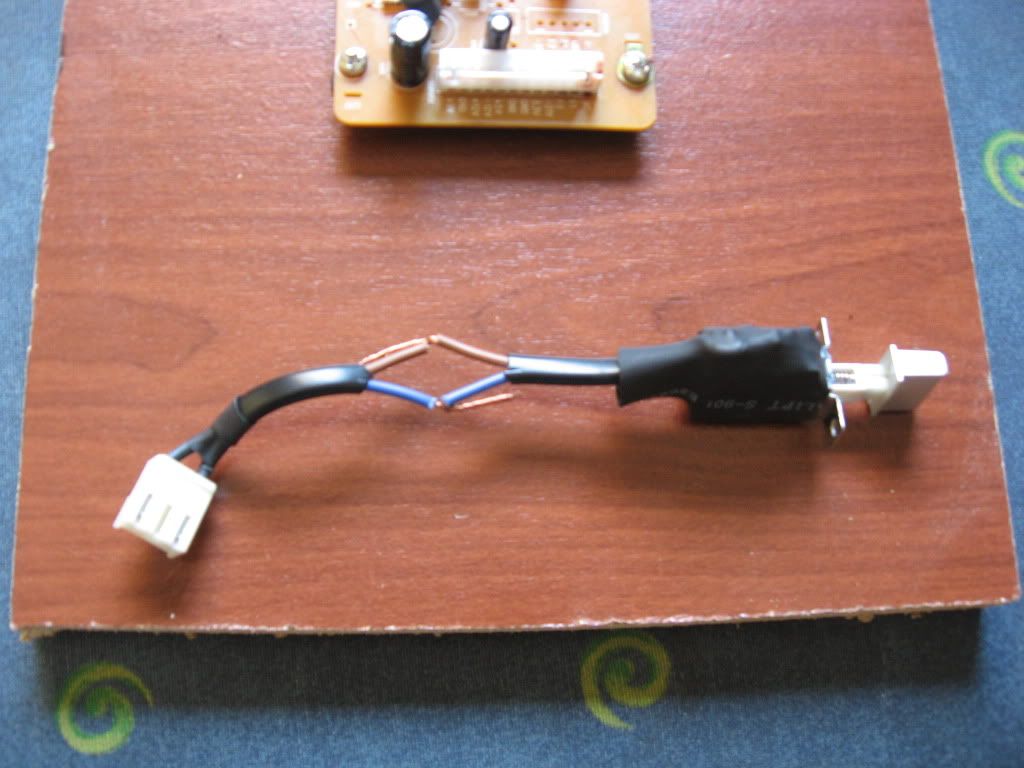

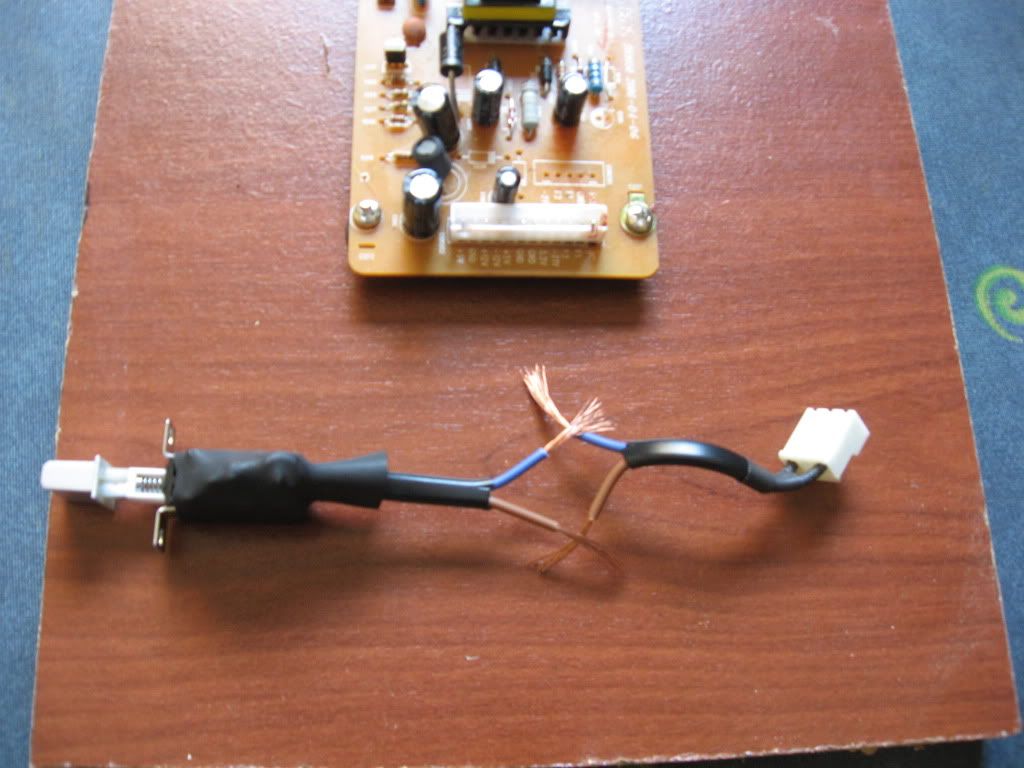

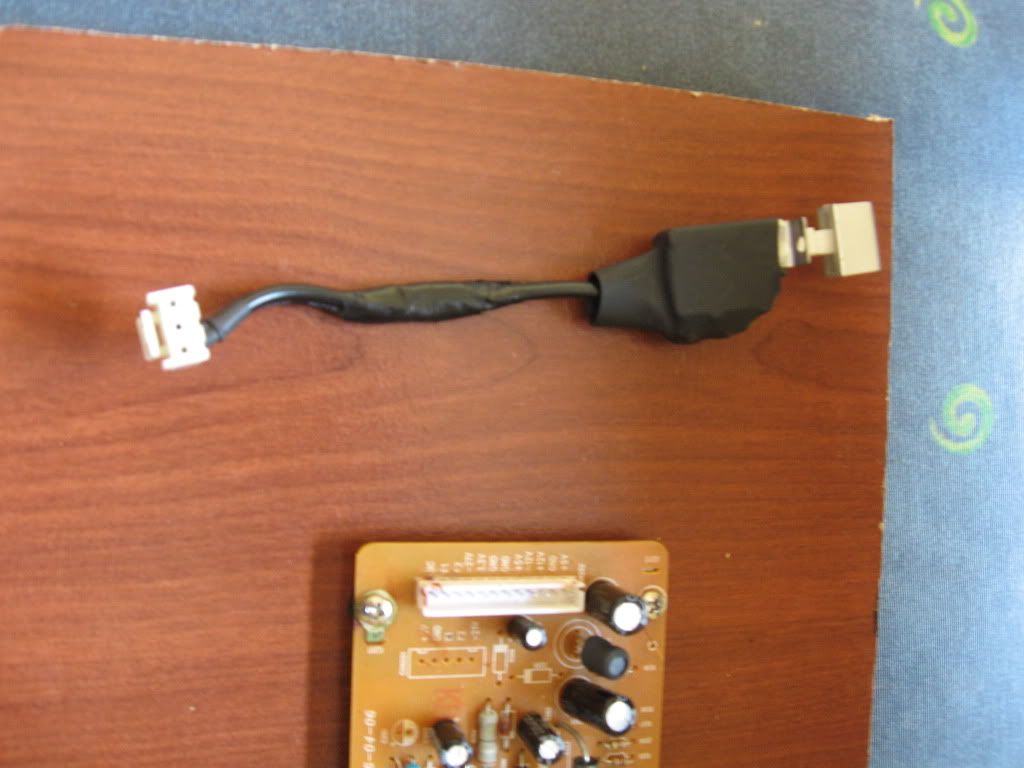

ahora vamos a reciclar el cable de encendido el cual lo vamos a cortar,unir y aislar para lograr un cable mas corto para poder montarlo sobre el tablero.

reciclado de una fuente de alimentacion de un dvd
electronica
fuente

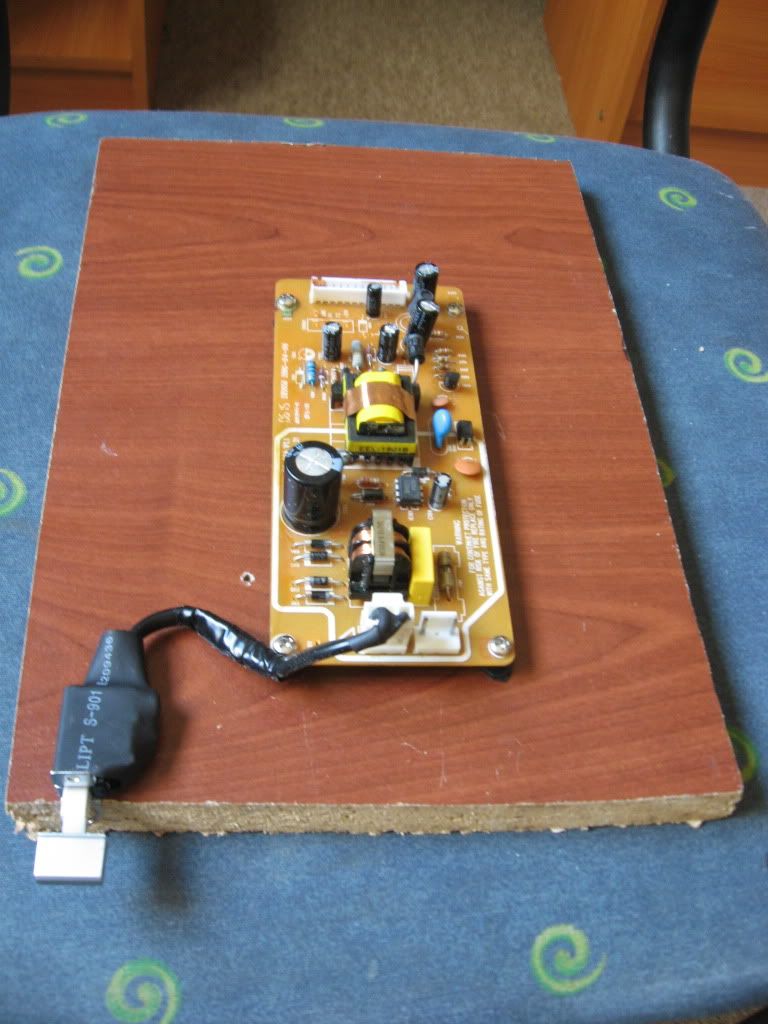

con el cable ya listo procedemos a montarlo sobre el tablero con un tornillo de soporte y lo conectamos al plug de entrada,no todas las fuentes de dvd traen ese plug de encendido,algunas vienen con un puente en lugar de plug ,eso quiere decir que si lo conectamos directamente a la tension de red va a encender.

reciclaje

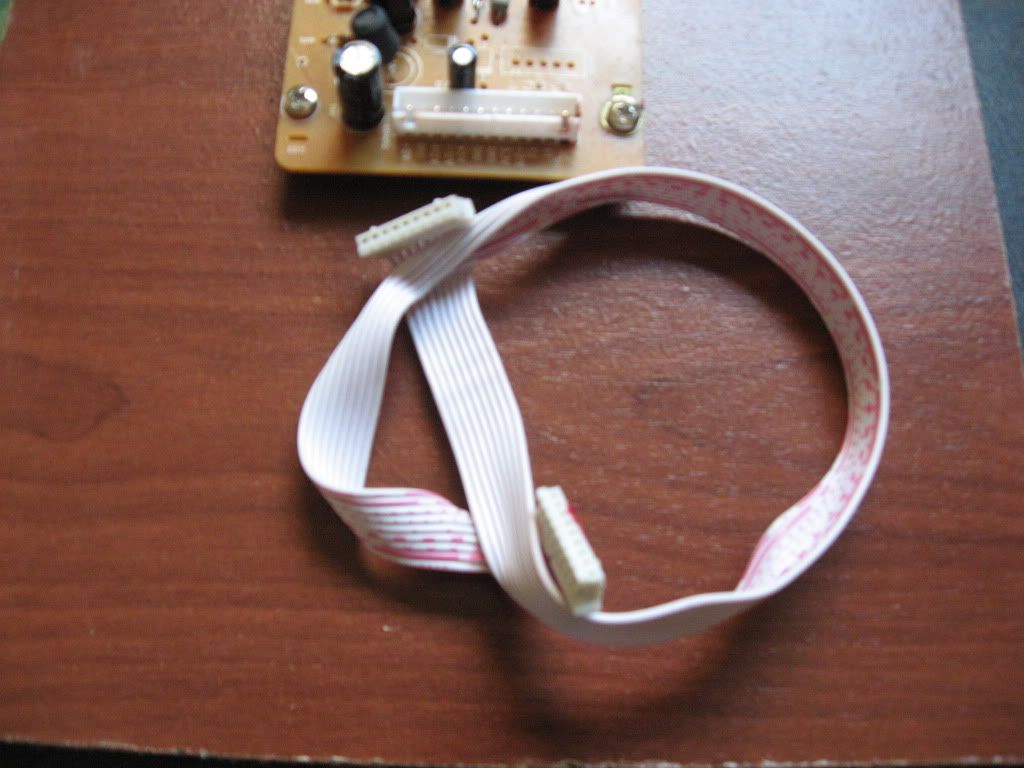

bueno que ya tenemos montado el encendido y la fuente a el tablero o base,usando el mismo cable que tenia a la salida del plug de alimentaciones el que distribuye las tensiones a todo el dvd,vamos a usarlo para sacar las tensiones que necesitamos en esta fuente particularmente estan las tensiones marcadas (+12v -12v ideal para el que trabaja con amplificadores operacionales) 3,3 v ,5v y otras tantas tensiones.

dvd
hazlo tu mismo

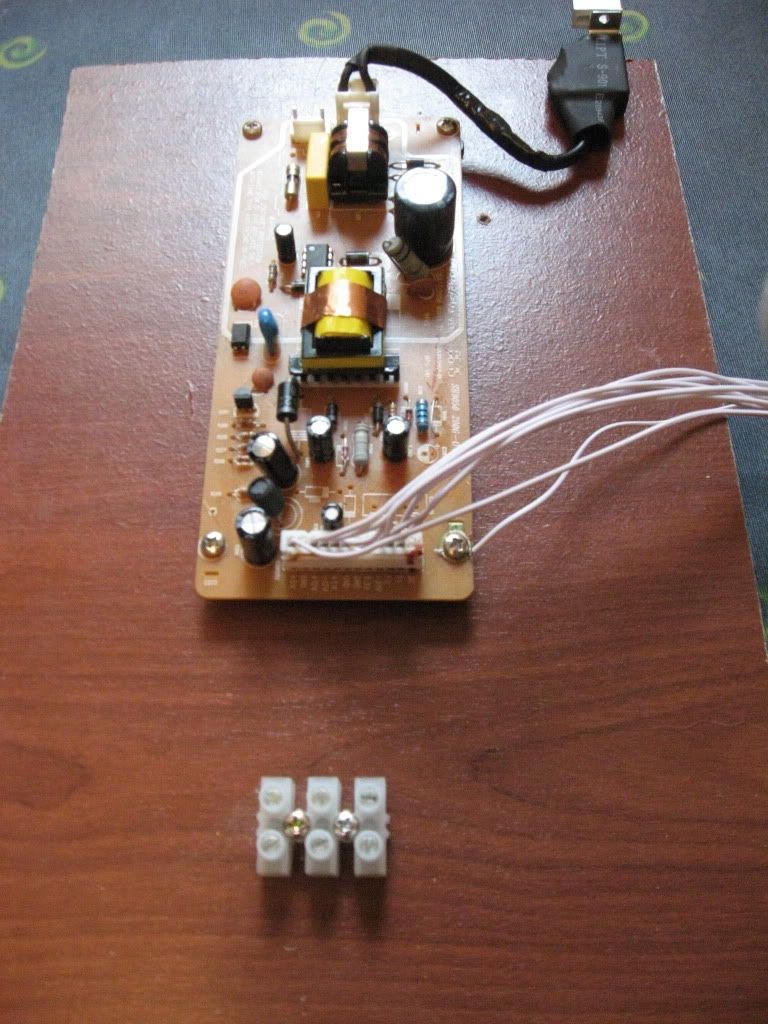

como yo solamente voy a usar las tensiones de + 12v y 5v mas la salida GND o tierra use una bornerita que tenia entre las herramientas y la monte sobre el tablero.

reciclado de una fuente de alimentacion de un dvd

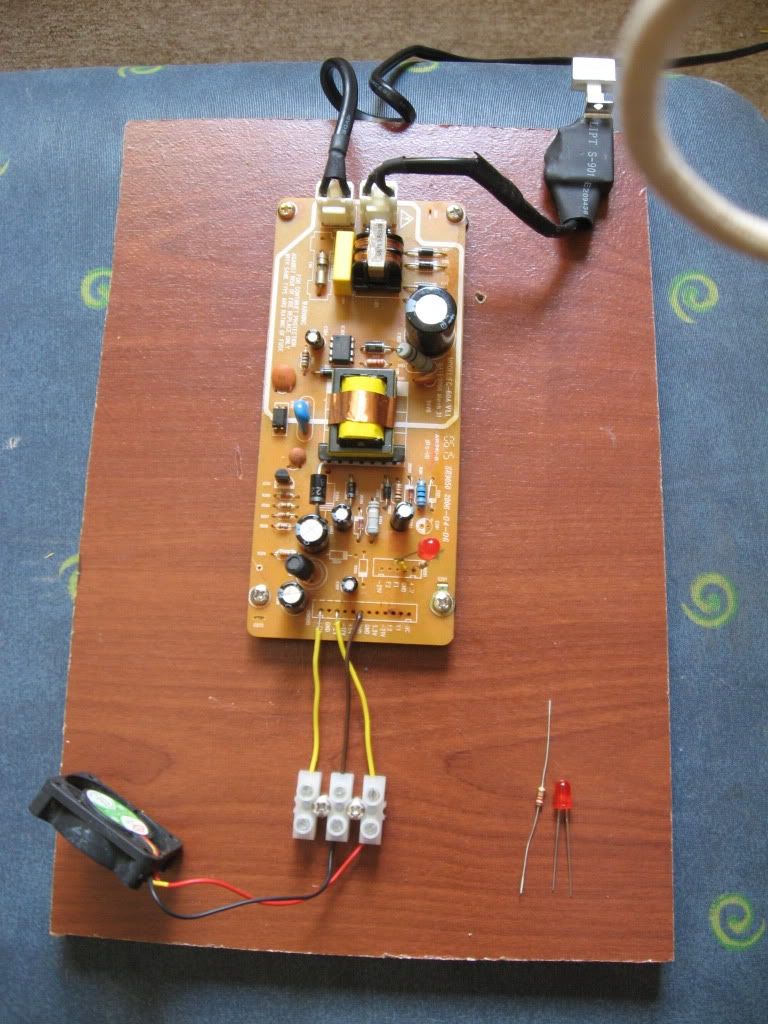

al final despues vi que no me gustaba como quedaba asi que me decidi a desoldar el plug y unicamente dejar los tres puntos que necesitaba,para los 12,5 y gnd los conecte a la bornera y listo ,pero faltaba algo una luz que me indicara cuando estaba funcionando asi que busque un led y una resistencia y los conecte al circuito.

electronica

ahora muchos se preguntaran como conecto un led y una resistencia,aqui les dejo algo que encontre en taringa y para el que no la tiene clara aqui les dejo el post: http://www.taringa.net/posts/hazlo-tu-mismo/8060293/Como-Instalar-Leds.html

fuente
reciclaje
dvd
hazlo tu mismo

Despues del calculo resultante la resistencia que va con el led es de 220 Ω (Ohms).

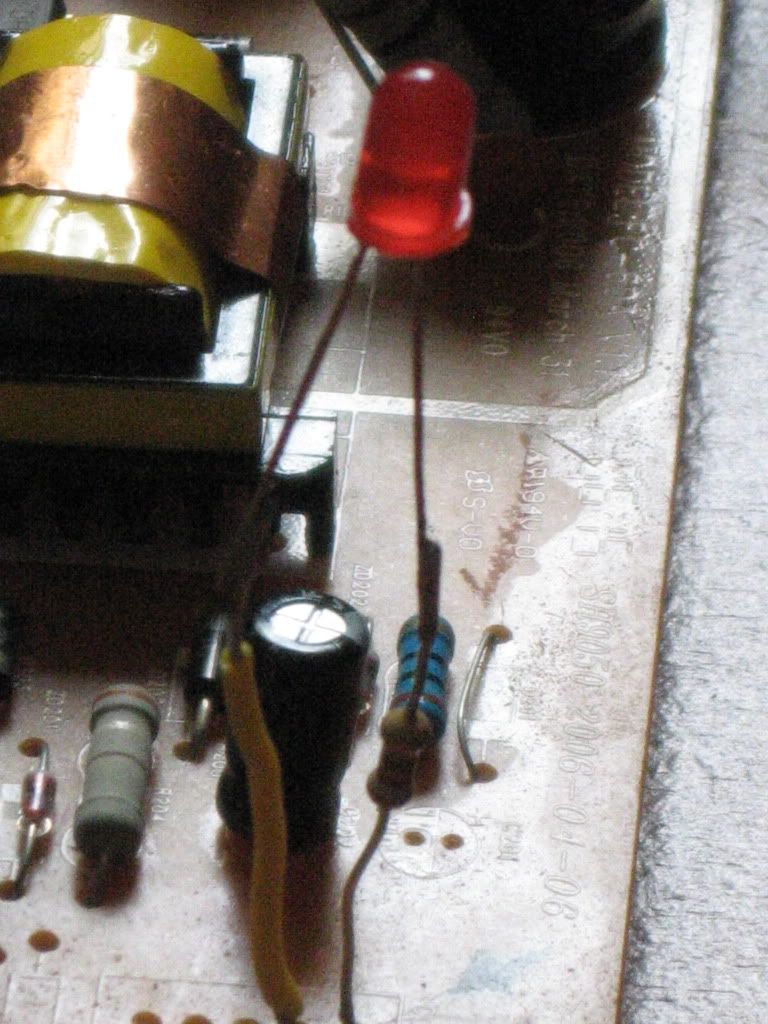

unas cuantas soldaduras y quedo asi.

reciclado de una fuente de alimentacion de un dvd

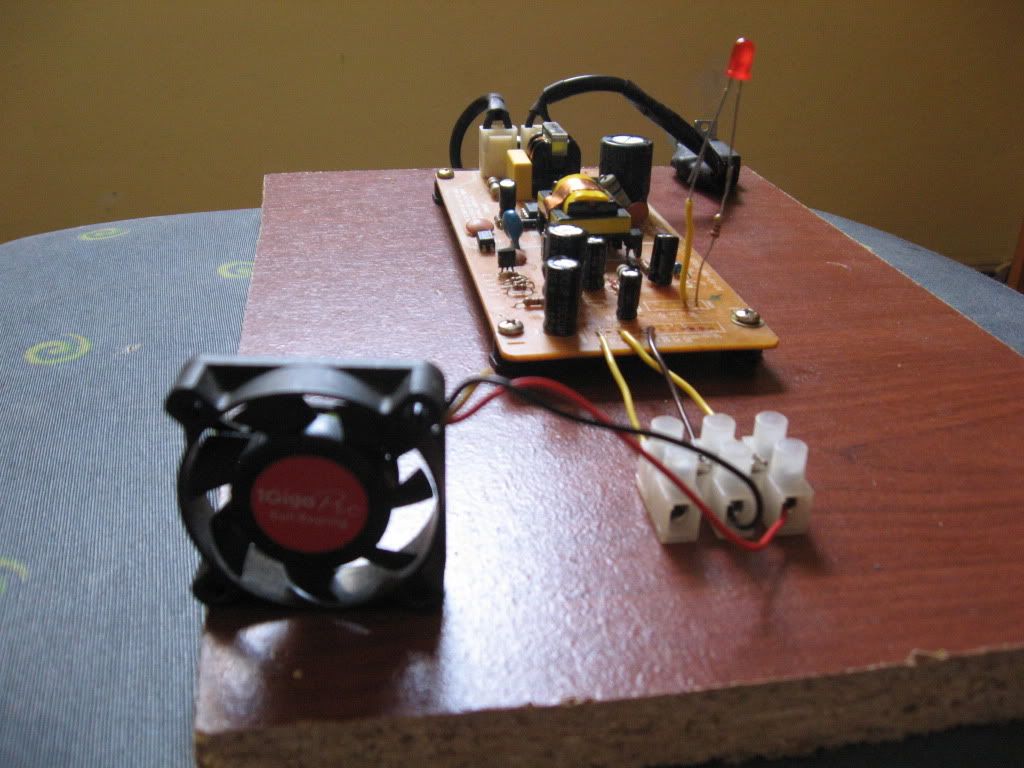

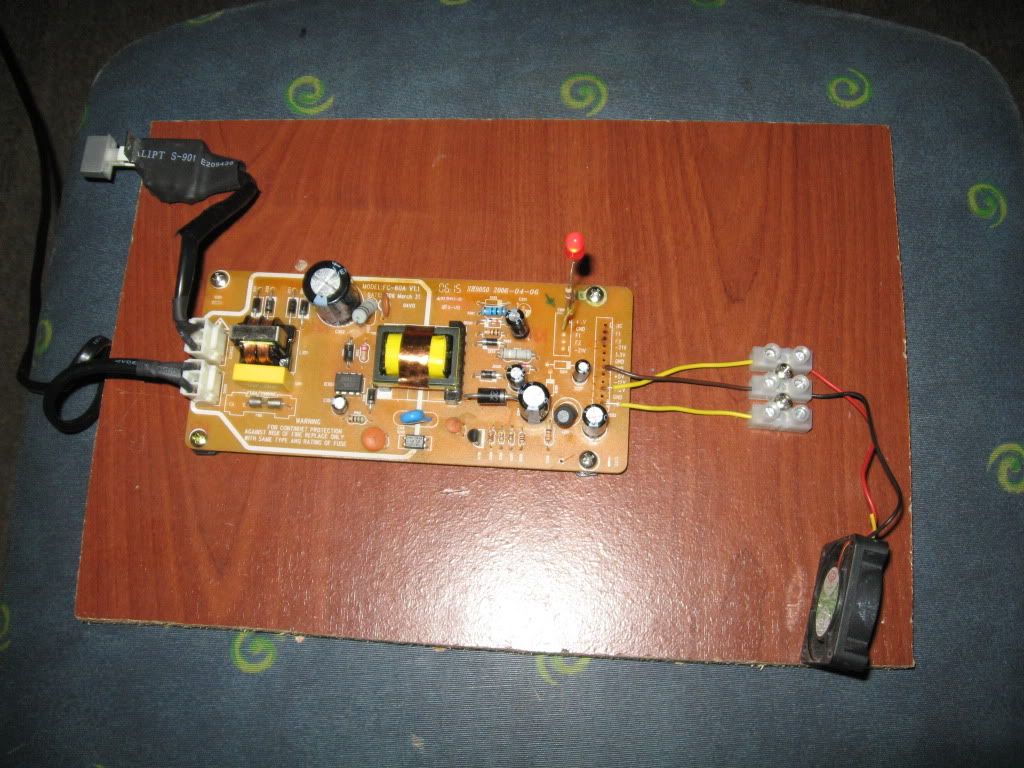

coloque una turbina de de 12v para probar y active el circuito.

electronica
fuente
reciclaje

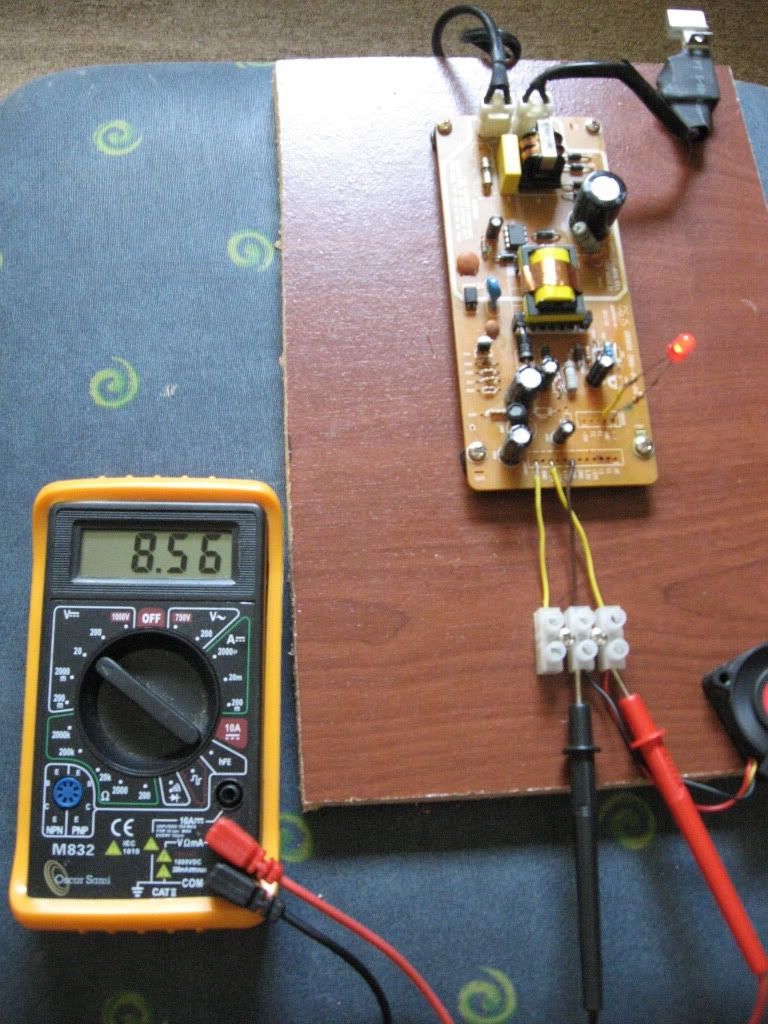

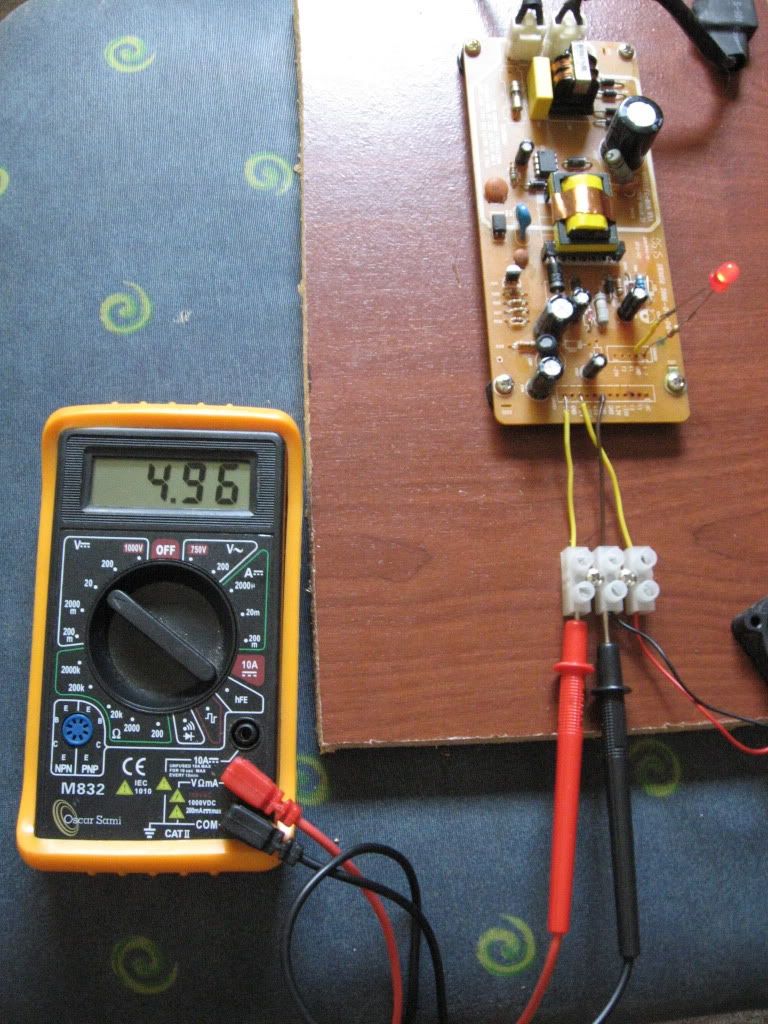

aqui algunas mediciones con tester para que vean las tensiones de salida.

dvd
hazlo tu mismo

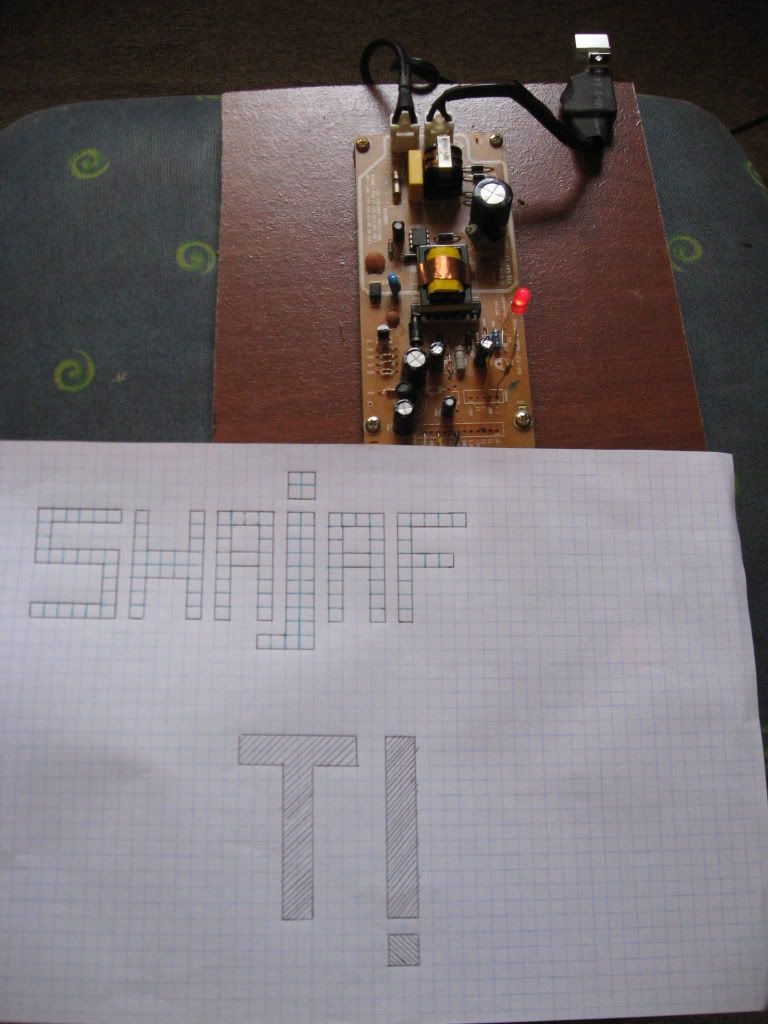

y por ultimo lo certifico!

reciclado de una fuente de alimentacion de un dvd

Espero que les sirva aunque sea para experimentar,saludos y gracias por pasar.
