AMPLIFICADOR PORTATIL A 9V + mini caja acustica

HOLA AMIGOS HOY LES VOY A MOSTRAR COMO ARMAR UN AMPLIFICADOR PORTÁTIL QUE FUNCIONA CON UNA BATERÍA DE 9V Y SE BASA EN EL LM386 QUE ENTREGA HASTA 1.5 W A MÁXIMO PODER.
LO QUE LES VOY A MOSTRAR PASO A PASO ES A FABRICARSE UN MINI CAJA ACÚSTICA Y COMO CONSTRUIR EL CIRCUITO DEL AMPLIFICADOR Y MONTAR TODO JUNTO.

LA CALIDAD DEL AMPLIFICADO Y LA CAJA ACÚSTICA DE DE MUY BUENA CALIDAD. PERFECTO PARA ENCHUFAR EL MP3, LA GUITARRA, NOTEBOOKS ,RADIOS DE BOLSILLO, TU CELULAR O CUALQUIER OTRA COSA QUE TENGA MÚSICA POR ASÍ DECIRLO.
EL PRECIO DEL TODO EL MONTAJE VARÍA.. LA PLAQUETA CUESTA ALREDEDOR DE 7 8 PESOS(2 a 3 uSs) Y LA CAJA PODES USAR ALGUNA QUE TENGAS POR HAY DE MADERA DE CARTÓN O DE PLÁSTICO TAMBIÉN PODRÍAS USAR UN TOPEER QUE YA NO USES..EN CASO DE QUE NO TENGAS NINGUNA YO TE VOY A MOSTRAR PASO A PASO COMO CONSTRUIR UNA CON CARTÓN PRENSADO Y TABLITAS

Aca justamente probe el circuirto en la photo board y dio resultados exelentes tiene un muy buen golpe y un sonido muy bueno.



PASO A PASO



LISTA DE MATERIALES
PARA LA CAJA ACÚSTICA:
(Esta caja la arme basandome en mis recursos pero ustedes deberán modificarla para ajustarla a sus recursos y necesidades)
(También las medidas fueron elegidas dependiendo de el tamaño de mi parlante pero ustedes pueden modificar el tamaño)

[*]cartón prensado con 1 mt por 1mt alcanza
[*]tablitas de madera de 1.5 cm*1.5 cm pero con otra medidas también sirve
[*]un trozo de otra madera mas gueza para la base como por ej mdf por 1cm
[*]cola para madera
[*]una hoja de sierra

[*]clavos y tornillos rosca chapa o rosca para madera
[*]mecha de copa(opcional)
[*]una agujereadora y mechas
[*]un lugar cómodo para trabajar
[*]lima escofina o lija para trabajar la madera y el cartón
[*]clavos chicos como los de carpintería que son de cabeza bien finita y no se ven mucho


Opcional


[*]una manijita para llevar la caja
[*]tornillos con tuerca para adormar el frente
[*]pintura
[*]y alguna plantilla de algo te te guste por ejemplo algunas notas musicales o el logo de tu banda favorita
[*]una telita fina como la de las medias finas o una maya de acero como la tela mosquitera (yo use tela de media fina de color negro)
[*]y algunas que otras cosas como tornillos



Hay va un tip:el cartón prenzado es medio duro para cortarlo vamos a usar solamente la hoja de una sierra con los dientes hacia atrás la agarramos con la punta de los dedos del extremo y comenzamos a cortar como si tuvieran un cuchillo. Tienen que aplicar un poco de fuerza hacia el lado del corte (esta es la forma mas fácil de cortar el cartón prenzado incluso mas fácil que la caladora y es mas controlable)




PLANO DE LA CAJA CON MEDIDAS




Acá tenemos las medidas de la caja acústica estas son las medidas que voy a nombrar el resto del tutorial pero ustedes pueden modificar las medidas y las técnica de construccion y materiales



Cortar el material

Yo utilize un cartón que viene con un papel con motivos pegados en este caso es una imitacion de madera



CORTAR EL AGUJERO PARA LOS PARLANTES

Yo voy a utilizar un solo parlante de televisor de 2w 8ohms que tiene un diámetro de 10cm o 2.5 pulgadas pero ustedes pueden utilizar por ejemplo 2 0.5 w o los de pc son de 3w

Para hacer el agujero yo use mechas de copa pero si no tiene pueden usar un tablita y 2 clavosclavan los clavos en un pedaso de madera a la distancia un poco menos del radio  de su parlante por ejemplo el mio el radio es de 5cm y tendran que usar 4.5 cm para que el parante no se salga para afuera
 clavan uno de los clavos al centro del cartón hasta atravesarlo y el otro clavo que se encuentra en la tabla lo apoyan sobre el cartón y presionando suavemente comienzan a girar la madera el clavo tendría que comenzar a calar el cartón mas o menos a 1ml de profundidad lo retiran y lo colocan en el mismo agujero pero del otro lado y repiten el paso de girar



Una vez hecha la caladura de ambos lados debería salir facimente (pueden acelerar el proceso afilando el clavo que realisa el corte)



Con ese mismo método pueden hacer el adorno que se encuentra del lado derecho de la foto y unas patitas para simular una tapa



Parlante 2w 8ohms de una tv antiguano lo compren vallan a un serví de tv y pidan uno(ellos los tiran)

3. FABRICACION DEL SUJETADOR DEL PARLANTE
Hagan igual que en la foto. Es solo un cuadrado de cartón con un corte circular del mismo tamaño del parlante (hagan de la misma manera que el paso anterior al agujero) es para que no se mueva.



4.ARMADO DEL FRENTE
Con cola para madera pegamos la telita o maya de alambre(corten un circulo del mismo tamaño al del agujero y luego lo estiran para que quede trenzado)y luego con un cuter hacemos unos tajos en la parte que va pegada para ayudar la aderencia de la pieza una vez colocada la cola colocamos peso sobre las piezas para que se peguen o unas pinsas como yo




5.SUJETAR EL PARLANTE

Con ayuda de la agujereadora o un de ultima un destorniyador plano hacemos unos agujeros igual que en la foto y colocamos unos tornillos
también tendremos que cortar unas chapitas por lo menos de 3 cm de largo y 1 cm de ancho con un corte para para poder apretarlas con los tornillos Las cabezas de los tornillos sirven como adorno de la parte de enfrente




6.COLOCACIÓN DE LOS ESQUINEROS
Yo lo tengo que hacer de esa forma porque me estorba el parlante pero ustedes lo pueden hacer todo alrededor de las tapas a y b
Para esta parte nos ayudaremos del plano que se encuentra al principio
datos:
la maderita de arriba va separada unos 3ml del borde para que la tapa F calse dentro
la mas larga es la que va atornillada la tapa de atrás, esa va bien al borde
y la de abajo va atornillada a la base, la distancia del borde varía según el grosor de la tapa D.
Las tabitas van clavadas y pegadas con cola para madera(yo intente poner la menor cantidad de clavos y la mayor de pegamento)



7.TAPA SUPERIOR
Esta parte o tapa f lleva un solo esquinero de 5 cm de largo para clavar la parte del frente y también es donde atonillaremos la manija para transportarlo
 como se muestra en el plano va atornillado con 2 tornillo o 4 como quieran a  las tapas A y B  en la tablitas mas cortitas(la que queda para arriba en la imagen del paso 6)




8.ENSAMBLAJE




:::AYUDADOS CON LA AGUJEREADORA HACEMOS UNOS AGUJEROS DONDE VA A IR CADA TORNILLO PERO LA MECHA Y EL AGUJERO TIENENE QUE SER MAS CHICOS QUE LOS TORNILLOS PARA QUE PUEDAN AJUSTAR:::





UNA VEZ HECHO ESO SE LO DEJA SECAR TODA LA NOCHE CON UN PESO O UNAS ATADURAS DE ALAMBRE ALREDEDOR PARA QUE SE PEGUE CON DEBE


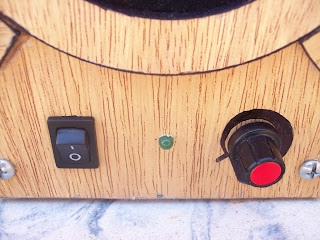

UNA VEZ QUE SE SECO VAMOS A HACER LOS AGUJEROS PARA LA LLAVE EL LED Y EL POTENCIOMETRO






HACEMOS CADA AGUJERO AYUDADOS CON UNA LINEA FINA PARA GUIARNOS .



(tuve que poner un led rojo para esta foto porque no encontraba el verde XD)



COMO MENCIONE AL PRINCIPIO SI QUERÍAN LE COLOCABAN UNA MANIJA PARA TRANSPORTARLA
YO FABRIQUE MI PROPIA MANIJA CON RETASOS DE LOS ESQUINEROS
LOS CORTE A LA MEDIDA DE MI MANO
LAS CLAVE, PEGUE, LIJE,Y LA BARNICÉ Y GUA LA UNA MANIJA QUE CONBINA CON LA CAJITA DE MARAVILLA




DETALLE:






LA ENTRADA DE AUDIO LA COLOQUE EN LA PARTE DE ATRÁS CON UN CONECTOR HEMBRA DE 3.5 MM



ACÁ LA CAJA YA TERMINADA SIN LA PARTE ELECTRÓNICA



PARTE ELECTRÓNICA


En este segundo bloque del tutorial vamos a construir el mini amplificador


PLANO




Liista de materiales

atencion si sentis que satura mucho el parlantito o que tiene demaciado golpe:
podes quitar el capacitor de 10 uf que va uniendo las patas 1 y 8 del integrado o de ultima colocar un jumper
o colocar un potenciometro de 5k para controlar la ganancia (si lo vas a usar con una guitarra te convine colocarlo)


Todo esto se compra en las electrónicas

[*]plaqueta virgen 5x5=$3

[*] percloruro férrico ácido 5$ botella chica

[*]estaño 1 mt 1.5$ por metro

[*]integrado lm386 2.30$

[*]resistencias 1x47 k y otra 1 ohm 15c c/u

[*]potenciomtro lineal 10k 1.5$

[*]capacitor electolitoco  1x 100uf 16 v y otro 220 uf 16 v 0.25 c/u

[*]capacitor ceramico; 0.20c/u

[*]si lo van a comprar parlante 8 o 4 ohm; a partir de 2 w en adelante

[*]interruptor

[*]FICHA PARA BATERIA 9

[*]bateria 9v 7,8,9 $ segun la marca

[*]PLUG 3.5 MONO (o el conector para guitarra o una coneccion macho) ; CALCULO 1 , 1.5 $

[*]perilla para el potenciometro

[*]led indicador color que mas os guste(yo uso verde)

[*] socalo de 8pines para el integrado


Para hacer la plaqueta...

1:IMPRIMÍS EL PCB (en papel fotográfico y con impresora láser si no tenes láser inprimila y anda a la fotocopiadora del barrio y decile que te lo fotocopee sobre papel fotográfico o sino andate al ciber y que te la impriman


COPIAN LA IMAGEN HACIENDO CLIK SECUNDARIO Y COPIAR IMAGEN LUEGO LA PEGAN EN EL WORD POR LO MENOS 4 VECES Y CON UNA SEPARACIÓN ENTRE IMAGENES ES DE UNOS 3 CM
(impriman esta magen sin editar nada)
yo les recomiendo meterla en el word por el tema de el tamaño que debe ser perfecto o cerca


ESTA IMAGEN ESTA DICEÑADA PARA SER UTILIZADA EN EL METODO DE LA PLANCHA PARA OTROS METODOS COMO EL MARCADA Y DIBUJADO A MANO NO SIRVE PORQUE QUEDARIA ALRREBES


2:LIMPIAS LA PLACA VIRGEN CON VIRULANA O LANA DE ACERO Y TENEMOS CUIDADO DE NO TOCAR EL COBRE CON LOS DEDOS




3:EN PLAQUETA VIRGEN DE 5 CM POR 5CM (digo de 5x5 porque es la que venden) COLOCAMOS ENCIMA DE LA FOTOCOPIA


cortamos el dibujo con unos 2 cm de cada lado y lo colocamos sobre la plaqueta con un poco de cinta



4:LUEGO LA SUJETAS BIEN FIJA PUEDE SER CON CINTA ADHESIVA HUMEDECIENDO EL PAPEL O DOBLANDO EL PAPEL ALREDEDOR

5:LE PASAS CON LA PLANCHA A MÁXIMA POTENCIA DURANTE UNOS 5 O 7 MIN POR TODO SIN HOLVIDAR CADA ESQUINITA Y CON CUIDADO6:LUEGO TOMAMOS LA PLAQUETA Y LA SUMERGIMOS EN UN BOOL CON AGUA DURANTE UNOS 5 MIN HASTA QUE EL PAPEL SE HUMEDEZCA


7:LUEGO RETIRAMOS EL PAPEL CON CUIDADO (si queda un poco de papel pegado lo despegamos con la llema de los dedos)

talves no les quede perfecto y tengan que retocar con fibra indeleble en los lugales donde no se pego el toner


8:EN UN BANDEJA COLOCAMOS UN POCO DE ÁCIDO (CLORURO FÉRRICO) Y EN OTRA BANDEJA MAS GRANDE COLOCAMOS AGUA CALIENTE Y EN UN TARRO COLOCAMOS AGUA LIMPIA






9:UNA VEZ HECHO LO ANTERIOR TOMAMOS LA PLAQUETA  Y LA METEMOS EN EL ÁCIDO ...AYUDADOS CON UNAS PINSAS O UN FIERRITO LA MOVEMOS PERIODICAMENTE




NOTARAN QUE COMIENZA A TOMAR UN COLOR ROJIZO




ESTE PROSCESO LLEVA UNOS 8 A 12 MIN


10:UNA VES QUE NO QUEDE NADA DE COBRE FUERA DE LAS PISTAS LA VAN A RETIRAR Y SUMERGIRLA EN EL TARRO CON AGUA PARA LAVAR EL ÁCIDO SOBRANTE





CON UNA VIRULANA O LANA DE ACERO SACAN TODA LA TINTA DEL COBRE HASTA QUE QUEDE BRILLANTE
(EL ÁCIDO SIGUE SIRVIENDO ASÍ QUE GUARDENLO)




11:CON UNA PUNTA MARCAMOS TODOS LOS LUGARES DONDE TIENE QUE IR UN AGUJERITO


12:CON UNA AGUJEREADORA O MINI TORNO CON UNA MECHA DE 0.75 O DE 1 O DE ULTIMA DE 1.5 (RECOMIENDO LA DE 1ML)



La plaqueta lista y bien sujetada al taco de madera para agujerearla con mi taladro casero


HACEMOS LOS AGUJEROS SOBRE UN TACO DE MADERA Y SOSTENIENDO BIEN LA PLAQUETA Y CON CUIDADO DE NO CORTAR LAS PISTAS




13:UN VEZ AGUGEREADA CON UNA FIBRA DEL LADO DE ATRAS VAMOS A A DIBUJAR


LOS COMPONENTES GUIANDONOS EN ESTE DIBUJO Y LOS AGUJEROS




14:UNA VEZ DIBUJADOS LOS COLOCAMOS USANDO COMO GUIA EL DIBUJO EL PLANO LAS PERFORACIONES Y EL ESQUEMA


EL POTENCIOMETRO LE SOLDAMOS 3 CABLES UNO EN CADA PATITA PARA QUE QUEDE INDEPENDIENTE DEL PCB Y PODAMOS ACOPLARLO AL GABINETE FACILMENTE


[*]colocamos las lentejitas por asi decirlo la de 100nf es la mas grande o la que dice 104 y la de 47 es la otra mas chiquitita
[*]ahora las resistencias esta es de de 47:




y la de 100 es esta :




[*]Los capacitores electrolíticos o los tubitos negros (lean al costado hay dice de cuanto son ) y los colocan segun la polaridad ..al costado tiene un negativo fijensen en el equema  que hay un positivo bueno colocan la franja gris para el otro lado del positivo(el lado liso es el positivo)
[*]colocamos el socalo de 8 pines (opcinal)
(si elegimos colocar socalo no pondremos el integrado hasta haber soldado todo)
[*]y por ultimo las bornera(opcional)


15:UNA VEZ COLOCADOS SOLDAMOS LOS COMPONENTES EN SU LUGAR CON ESTAÑO Y EL CAUTIN

EL INTEGRADO TIENE UNA CALADURA EN UNO DE LOS COSTADOS ESA ES LA GUIA PARA COLOCARLO COMO SE DEBE

16:CORTAMOS CON EL ALICATE EL SOBRANTE DE LOS COMPONENTES

17UENTEAMOS CON UN TROSO DE CABLE O UNO DE LOS RESTOS DE ALAMBRE DE LAS RESISTENCIAS COMO DICE EN EL PLANO

18: SOLDAMOS LOS CABLES DEL POTENCIOMETRO LA FICHA DEL LA BATERÍA EL LED LA RESISTENCIA DE 390 OHM EL PARLANTE Y LA FICHA PLUG MACHO O HEMBRE COMO USTEDES QUIERAN

CALCULEN CUANTO CABLE PARA CADA COMPONENTE




BUENO ACA EL MONTAJE LISTO (perdón pero salio re oscura pero se alcansa a ver)




LUEGO JUNTAMOS LA CAJA CON EL AMPLI Y LA BATERÍA

PUNTOS A TENER EN CUENTA


[*]HAGAN UNOS AGUJEROS EN LA PCB PARA ATORNILLARLA A LA MADERA DE LA BASE Y QUE NO SE MUEBA
[*] LA BATERIA TIENE QUE ESTAR BIEN SUJETADA (yo hice un agujero en uno de los esquineros y la ate con almbre)
[*]COLOQUEN TODA LA COLA PARA MADERA QUE HAGA FALTA Y UN POCO MAS

[*]USE TRONILLOS CABAZA CHATA PARA QUE QUEDEN AL RAS DE LA MADERA
[*]LA DURACION DE LA BATERIA OSILA ENTRA 1.5 HORAS Y 2.5 HORAS
[*]PUEDEN TUNEAR LA CAJA COMO USTEDES QUIERAN
[*]SI RETIRAN EL CAPACITOR DE 10 UF VAN A TENER MENOS GOLPE (GRAVES)


Aqui terminamos, espero que les haya gustado y servido, cualquier duda ya saben... Pregunten
Saludos
