Hice un amplificador con parlantes de compu!

Buenas Taringuer@s!! hoy les voy a contar como me hice un amplificador para mi Guitarra eléctrica, usando unos parlantes para PC y algunas cositas mas.

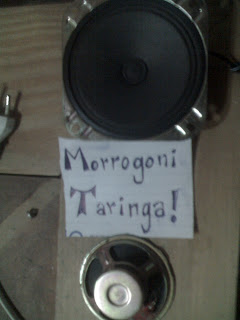

Primero una foto del parlante cuando recien comoncé a desarmar:

Hice un amplificador con parlantes de compu!

Es sencillo el desarme, por lo general tienen un par de tornillos y lo demas es encastre.

musica

electronica

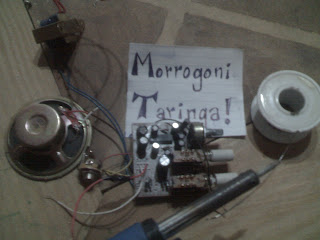

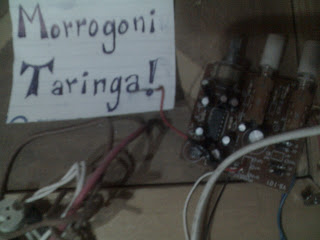

Esta es la Foto de la placa que contiene y los parlantes sueltos, si no saben mucho de electrónica, como yo, pueden guiarse de los cables directamente, el cable que contiene el plus de 2.5 que va conectado al CPU, será reemplazado por el Jack en el cual conectaremos la línea, luego verán los cables de los parlantes, y por ultimo los contactos del transformador.

guitarra

parlante

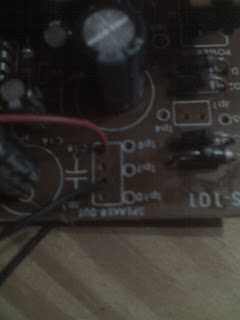

Yo tuve que resoldar los parlantes ya que probé con unos de un equipo de música, que eran grandes y no los pude hacer funcionar, hasta que conseguí uno de 4 oms y 3 wats, un poquito más grande del original y lo soldé respetando la ubicación de las soldaduras en la placa.

madera

amplificador

Luego soldé el Jack y monté todo para probar.

taringa

Casero

Lo probé y funcionaba!!!
Entonces me puse a hacer la caja que contendría todo, utilicé unas tablas de madera aglomerada, y otra de un cuadrito de adorno que estaba olvidada en el fondo de mi casa, hice los orificios con un taladro con una caladora ancha. Y le pifié en cuanto a las medidas, se va a notar en las fotos, jajaja


hazlo

tu msimo

Le pegue una tela en la parte frontal, de las mismas que se usan en los parlantes que se compran, pero no se como se llama.

Hice un amplificador con parlantes de compu!

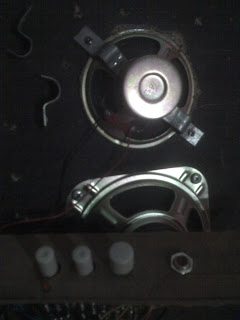

luego cuando ya tenia la caja armada, termine de poner la plaqueta en la parte que restaba, calando para los botones y el volumen, incluso le dejé la luz led para el encendido.

musica

Luego, atornillé el bobinado del transformadora una de las paredes de la caja, los que no tengan unos parlantes de pc con enchufe, y en vez de esto tenga USB, lo que pueden hacer es reemplazarlo por un cargador de celular, que también funciona con 5V Corriente Continua al igual que el voltaje que envía la compu.

electronica

y listo, aqui esta ensamblado y con la linea conectada, probando!

guitarra

hay muchas certificadas, asi que no inventen cagadas.

parlante

Aclaro que este post es mas que nada para que vean que sin saber mucho de electrónica se puede hacer algo, obviamente es un amplificador de 3w, no lo van a escuchar los vecinos, pero pueden usarlo para practicar o para usarlo en lugares donde no puedan hacer mucho quilombo, es bastante practico.

Saludos!
