Me fabrique una bici chopper, te la muestro!

¡¡¡HOLA AMIGOS TARINGUEROS Y BIENVENIDOS A MI PRIMER POST!!!

Bueno les voy a explicar de que se trata: este fue un proyecto de la universidad donde estudio ingenieria mecanica, esto fue en un curso practico de soldadura (electrica, oxiacetileno, mig, tig,.) a mi parecer de los mejores cursos ya que siempre me gusto la metalurgia y es donde podes aplicár la teoria.
Resulto ser que el 40% de la nota final de dicho curso fue el mencionado proyecto, Para no hacerla cansada.. se nos dio campo abierto para esto en casi todos los aspectos, de hecho las unicas restricciones y limitaciones fueron entre otras que no debia sobrepasar 1 metro cubico, (1 de largo, 1 de alto y 1 de ancho), NO MANO DE OBRA EXTERNA y algunas otras mierditas sin relevancia.

Le pregunte al Inge... y si quiero hacer algo mas grande????..
me respondio hacelo a escala.

Se me ocurrio fabricar una bicicleta tipo "chopper" a escala pero no hubiese tenido gracia emprender harto laburo para una pieza a escala y menos si el trabajo (mano de obra, tiempo, procedimientos, etc) es el mismo que para fabricar una en tamaño real!!!, QUE PUEDA MONTAR!!! asi que me decidi por hacerlo a escala real

..le expuse el tema al catedratico y a regañadientes accedió no sin antes advertirme que no podria concursar en la feria de ingenieria de la U porque no cumplia con los requisitos (medidas que exceden la estupida regla de 1 m3)... pero no me bajo del avion (de la bici en este caso).

Me puse a buscar en la red pero me fue dificil encontrar diagramas o planos para la estructura del marco principal que me gustaran y lo que encontraba bueno nunca me terminaba de convencer por alguna razon, vi muchas imagenes de este tipo de bicis hasta que me forme una idea con la mezcla de elementos que me gustaban de algunas, y otros de otras, etc. hasta que llegue a tener una imagen mental de lo que YO queria.

MANOS A LA OBRA!!!




Me fabrique una bici chopper, te la muestro!



Primero que todo los ingredientes: -Tubo proceso de 1 1/4" de aprox 2 mm de espesor
-Tubo proceso de 1/2" de aprox. 1.5 mm de espesor (aprox. porque aqui en Guate lo conseguis por chapa y no me acuerdo cual era asi que es medida al ojimetro...)

-Bicicleta vieja semi-inservible donada por un amigo
-ganas de ensuciarse
-buena voluntad
-los ratos libres que tuve durante 2 meses



me sente a hacer bosquejos de lo que tenia en mente, y despues de muchisimos garabatos llegué a lo que quería
luego lo dibuje en cartulina (a escala real, 1:1) la forma del marco principal para usar como molde, se cortaron los tubos y se doblaron para hacerlos coincidir con el diagrama improvisado, lamentablemente no se me ocurrio tomar fotos de estos primeros pasos por lo que es lo unico que dejo a su imaginacion...



ingenieria

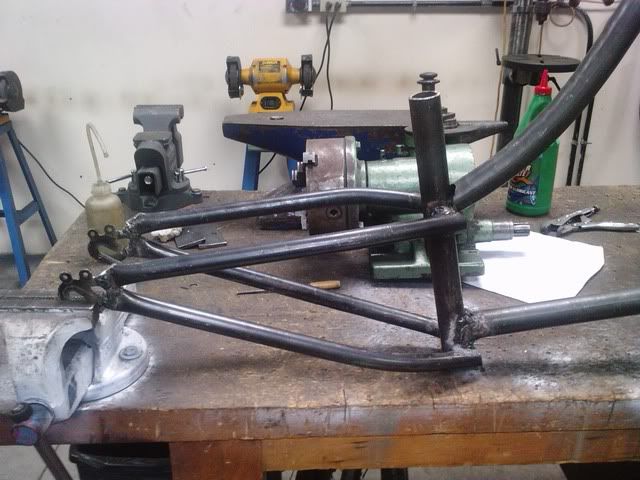

Solde los tubos que forman la muleta (parte trasera que sostiene la llanta) y le solde al final las orejas de aprox. 2" (tomadas de la bici vieja) ...son las partecitas que se miran donde convergen los tubos de 1/2 (donde va el eje de la llanta)

Proyecto

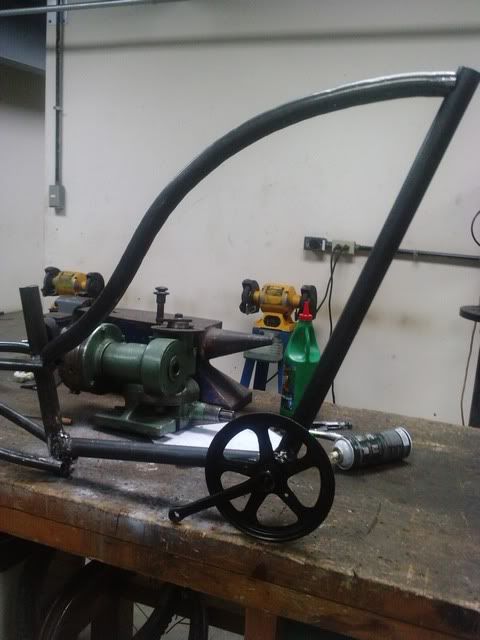

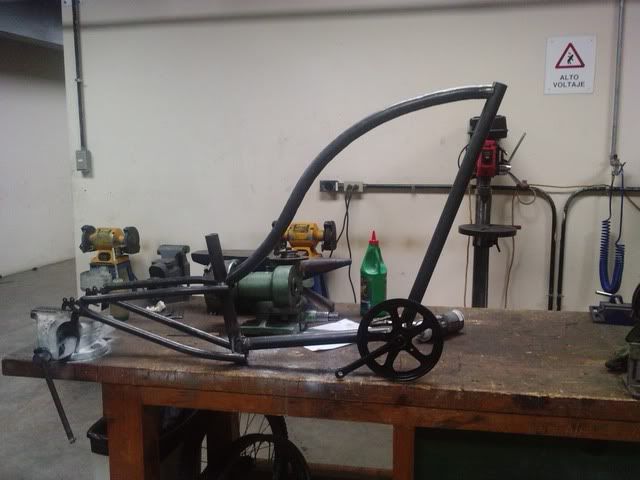

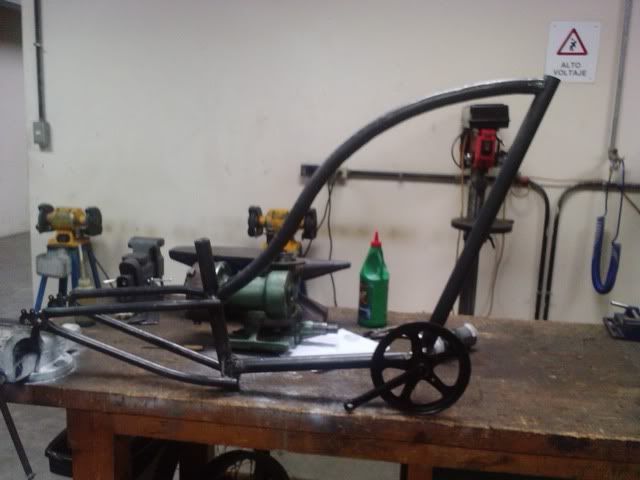

Aqui ya esta soldado el eje del sprocket (tomado tambien de la bici vieja) lo cual fue muy trabajoso ya que hubo que soldar con muy bajo amperaje para evitar que se pandearan (doblaran/deformaran) los cojinietes-

bicicleta


chopper


choper

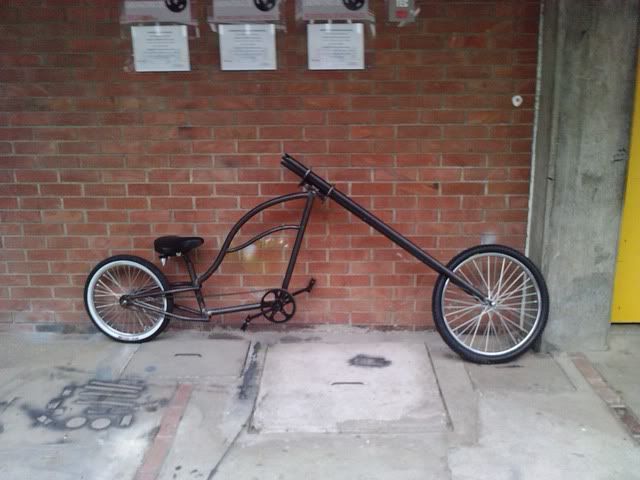

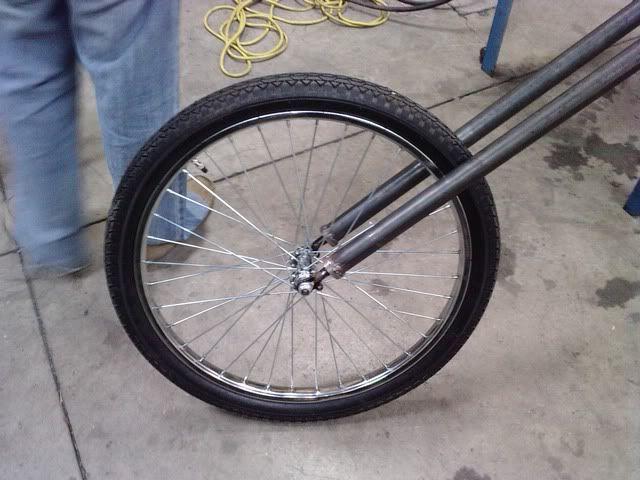

Aca se soldaron las otras orejillas para la llanta delantera y se probaron con la llanta mierda de la bici vieja

Me fabrique una bici chopper, te la muestro!



Esta es la llanta trasera que compre nueva, es de bmx como pueden observar pero es con cara/perfil blanca/o que es lo que buscaba, y en la medida adecuada.

ingenieria



Aqui nuevamente haciendo pruebas con la llanta y el sillon viejos

Proyecto

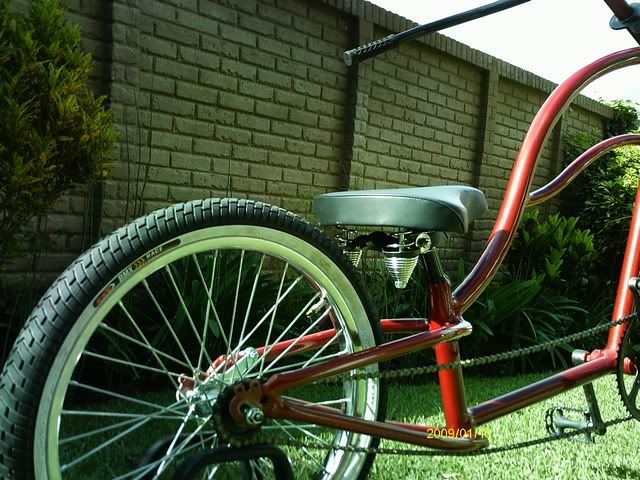

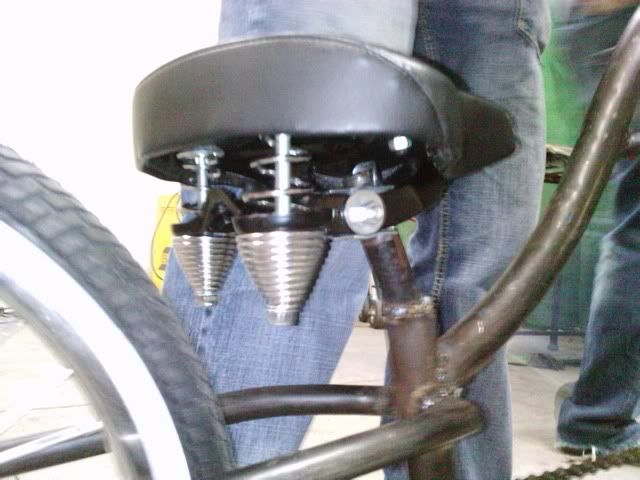

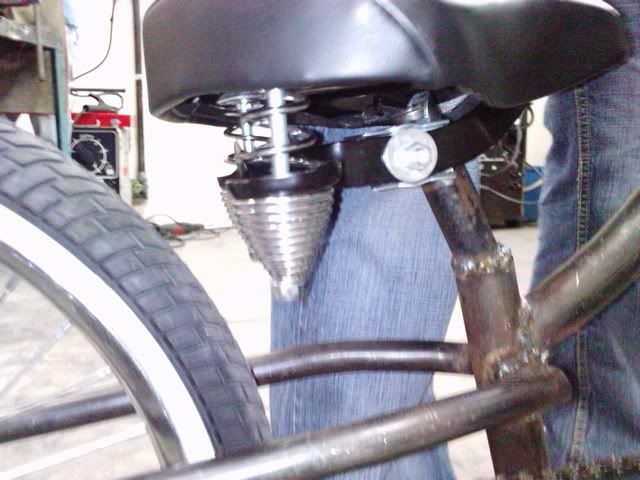

Este es el sillon nuevo muy acorde al estilo de la bici.. se puede ver que el soporte del sillon hubo que soldarlo con angulo para tener una postura mas comoda al manejar y no tener los huevos muy cerca del marco ..no es nada parecido a manejar una bici normal..

bicicleta


chopper

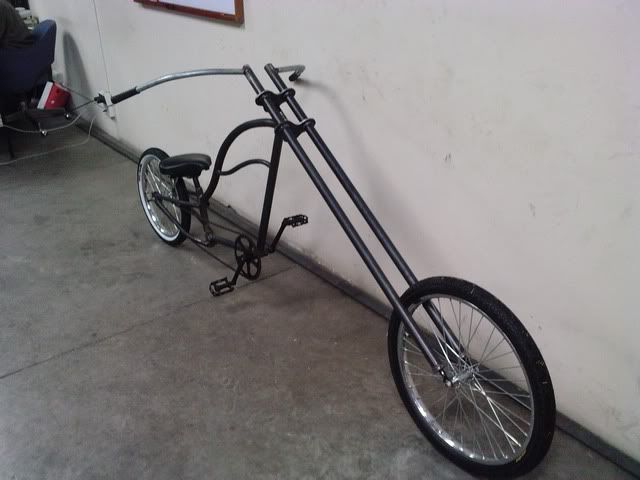

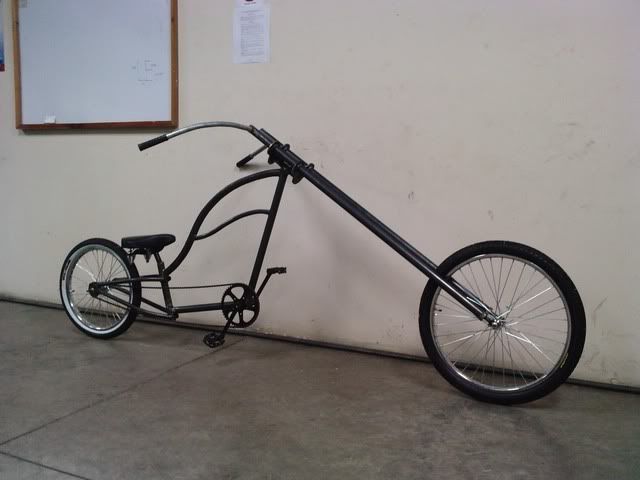

Aca ya estan soldadas las barras delanteras con un angulo bastante pronunciado como podran ver!!!


choper

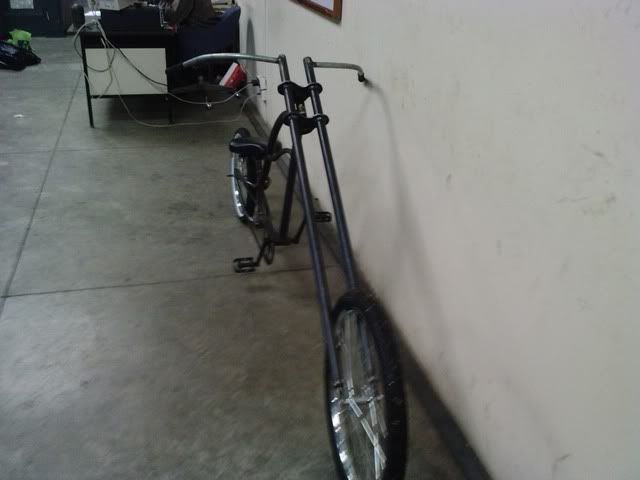

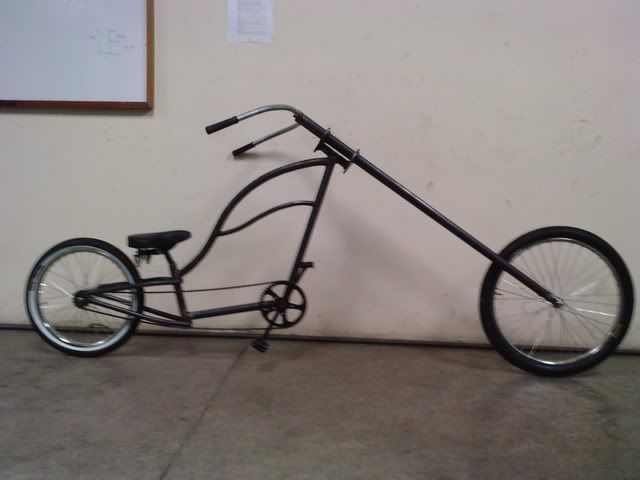

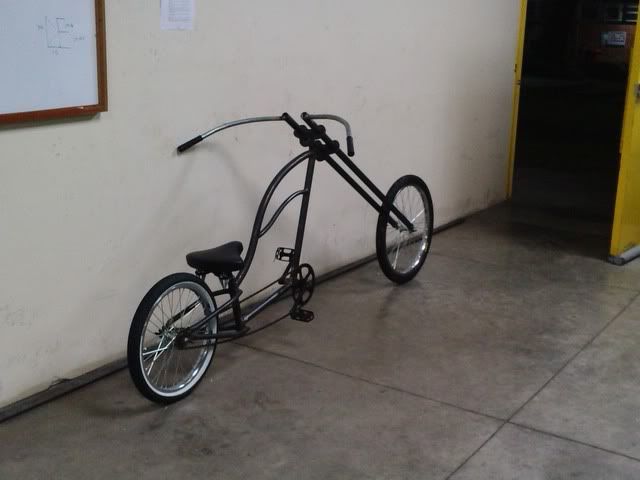

Se hizo el timon (manubrio) con el mismo tubo de 1/2 y aqui ya esta soldado (varios angulos)

Me fabrique una bici chopper, te la muestro!

ingenieria

Proyecto

bicicleta

chopper

choper

Me fabrique una bici chopper, te la muestro!


..posando..

ingenieria

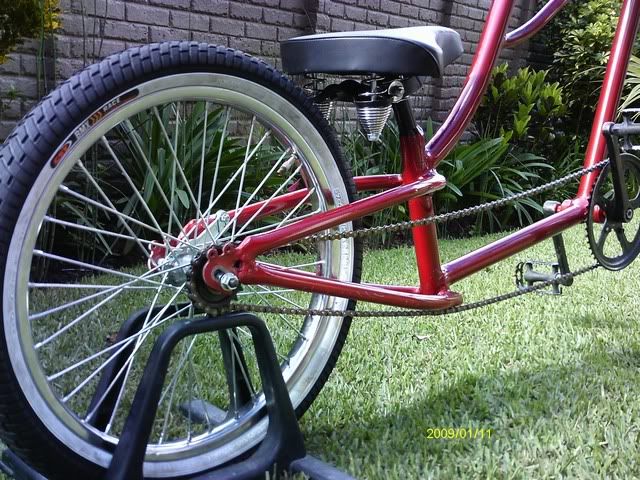

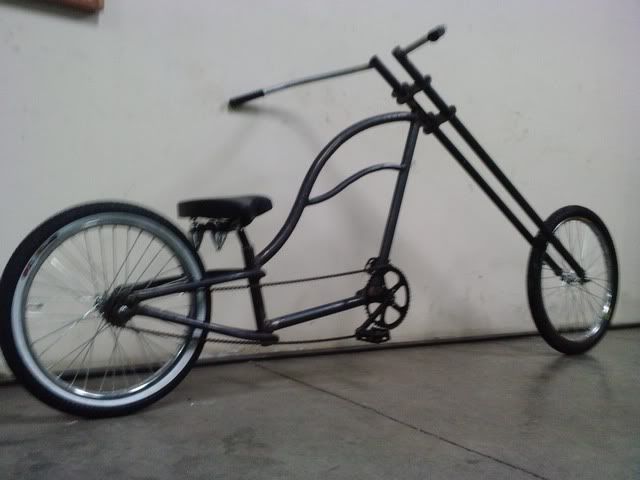

la cadena se hizo uniendo dos cadenas regulares ya que es muy larga y para los que se pudieron dar cuenta SI topa en la parte de abajo de la muleta cuando esta en modo estacionario pero al pedalear la cadena se tensa en la parte superior y se "afloja" en la inferior por lo que no topa ni hace ruido y no afecta en el manejo

Para evitar la molestia de instalar una manesilla de freno, pasar cables, instalar una quijada con fricciones en la llanta trasera, etc... se me ocurrio instalarle frenos coaster (al pedalear hacia atras estira una friccion interna en la masa (eje) de la llanta similar a un freno de tambor).

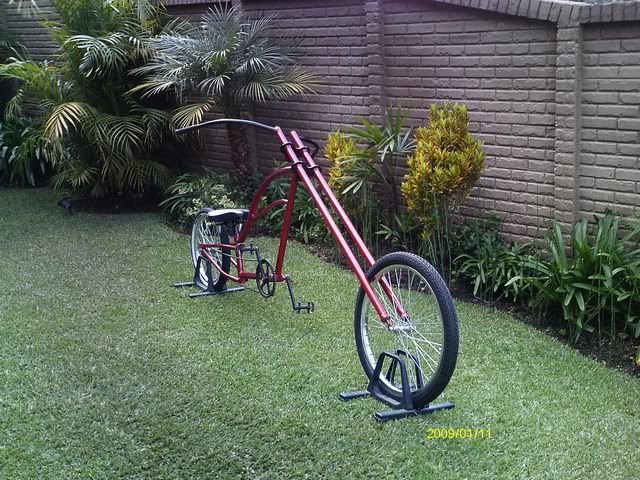

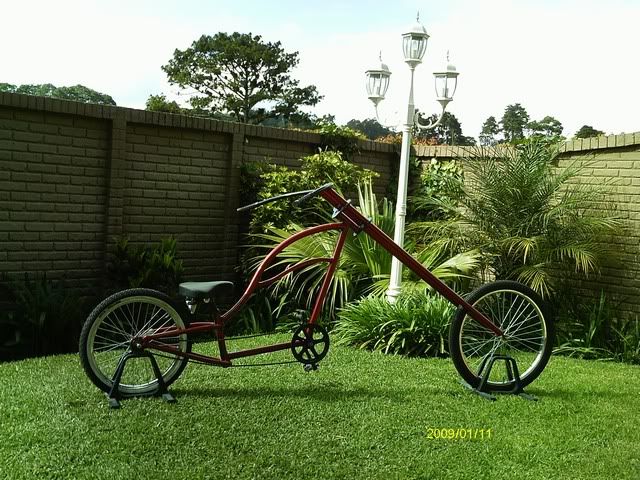

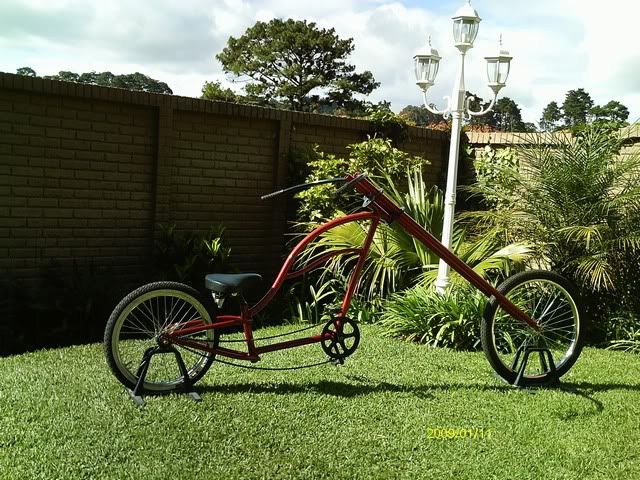

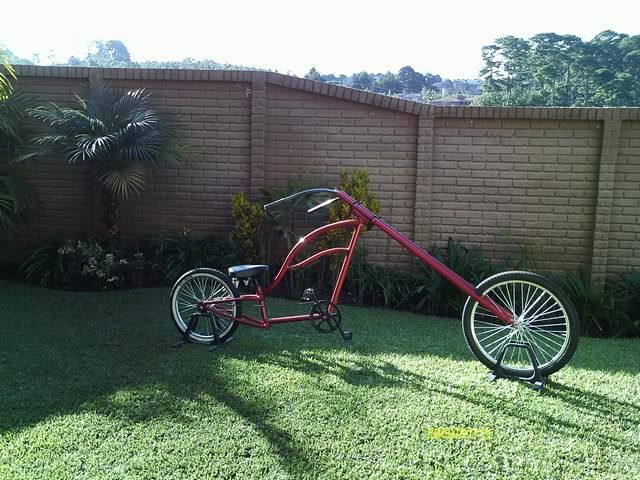

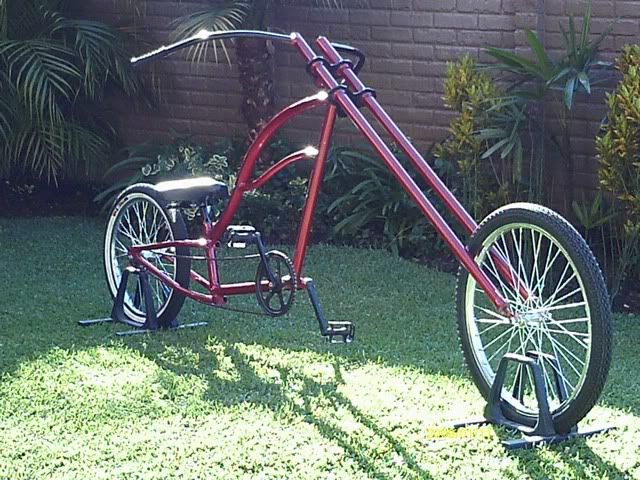

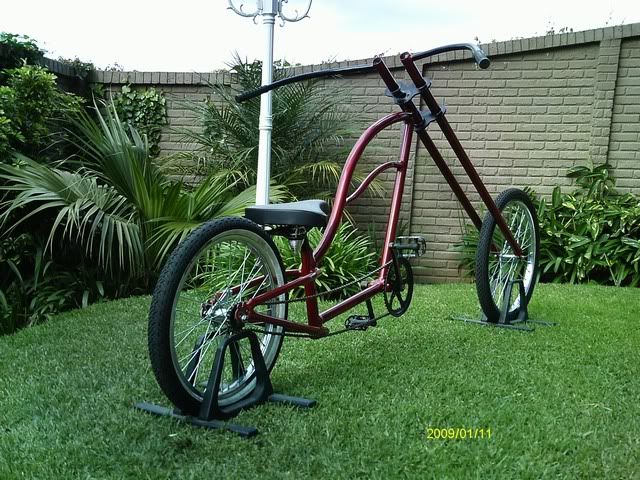

¡FINALMENTE! EL PRODUCTO TERMINADO




Proyecto

bicicleta

chopper

choper

Me fabrique una bici chopper, te la muestro!

ingenieria

Proyecto

bicicleta

chopper

choper

Me fabrique una bici chopper, te la muestro!



ingenieria




Las imagenes subidas no tienen muchisima calidad (para los exigentes) pero fueron tomadas mientras trabajaba con la camara del cel (excepto las ultimas que fueron en la casa de un amigo con camarita medio buena) por otro lado no tenia en mente un post por lo que no documente CADA paso pero pienso que esta muy bien resumido.



Proyecto




De antemano me disculpo por cualquier error pues este es mi primer post asi que cualquier critica constructiva sera bien recibida...


Espero que les haya gustado y cualquier duda acerca de esto estoy para servirles..

¡NO OLVIDEN COMENTAR!.


bicicleta

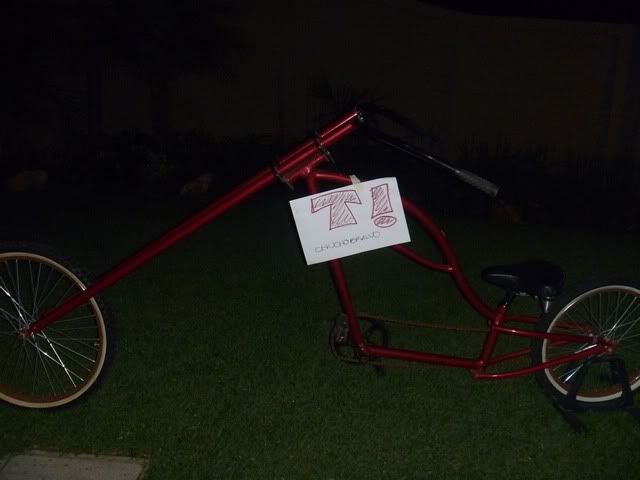

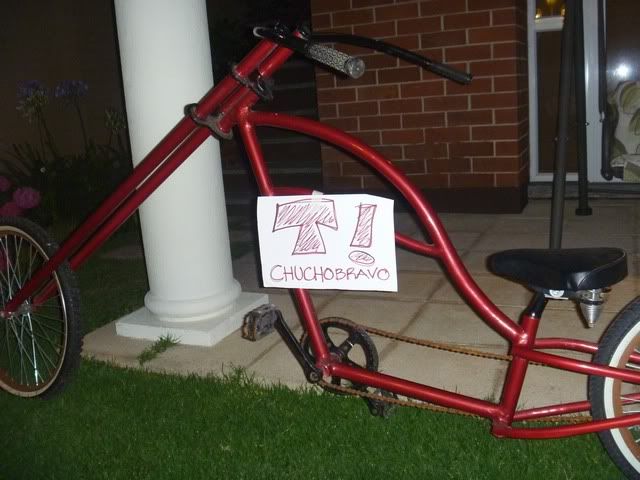

¡¡¡ PARA LOS QUE QUERIAN CERTIFICACION !!!, aqui se las dejo

chopper

choper


perdon que no lo hiciera antes pero no crei que fueran tan desconfiados..
