HOLA TARINGUEROS!! HOY ME DI A LA TAREA DE POSTEAR MI TRABAJO YA QUE BUSQUE A ALGUIEN QUE ME HICIERA UN CAJON PARA MI NISSAN D21 O MAS BIEN CONOCIDA LA ESTAQUITAS DE MEXICO PERO PS ME SALIERON QMI WOOFER NO CABIA Y ETC... COSA Q ME MOLESTO YA Q SEGUN DICEN SON PROFESIONALES Y NADA MAS NO.

BUENO PUES ES HORA DE EMPEZAR

LO QUE NECESITAMOS:
Frabicacion de un cajon para woofer

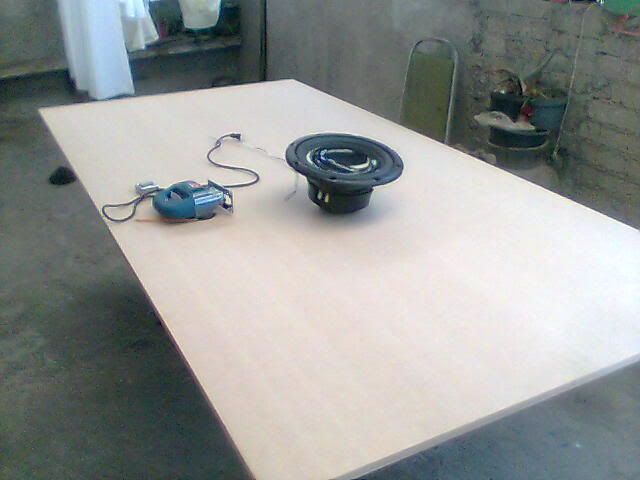

1 WOOFER (EN MI CASO YO BUSQUE EL QUE MAS SE ACOMODABA A MIS NECESIDADES Y CONSEGUI EL PIONEER TS-W303R)
MDF MINIMO DE 18 MM(YO COMPRE LA HOJA COMPLETA AUNQ SOBRA LA MITAD, Y ES RECOMENDABLE DE 18 MM POR LA FIRMEZA AUNQ PUEDEN USAR HASTA MINIMO DE 12 PERO AL USAR DE 12 MM AY QUE PONER REFUERZOS INTERNOS)
PIJAS DE UNA PULGADA (LAS NECESARIAS, PERO YO COMPRE UNA BOLSA CON 100)
RESISTOL BLANCO
TUBO DE 3 PULGADAS (YO TENIA UN TUBO DE CARTON GRUESO, NO NECESARIAMENTE TIENE Q SER PVC)
SELLADOR O SILICON CALAFATEADO
RESANADOR PARA MADERA
1 TALADRO (USAREMOS DOS BROCAS, LAS MEDIDAS NO LAS SE PERO COMO REFERENCIA USEN UNA DEL TAMAÑO DE LA CABEZA DE LA PIJA Y LA OTRA DEL MISMO TAMAÑO DE LA PIJA O UN POCO MAS PEQUEÑA)
1 SIERRA CALADORA O CORTADORA ( A MENOS DE QUE QUIERAN SOLO LLEVAR A CORTAR LAS PIEZAS Y SE EVITAN ESE TRABAJO)
1 LIJA PARA MADERA (YO COMPRE UNA Q TENIA EL 60 PERO DE RECOMENDACION Q NO SEA NI MUY GRUESA NI MUY DELGADA)
OBVIO 1 DESARMADOR
MATERIAL ABSORBENTE (YO USE ESPONJA PERO PUEDEN COMPRAR DELCRON O HAY OTRO Q PARECE COMO RELLENO DE ALMOADAS Q TAMBIEN PUEDEN USAR)
Y YA LA ESTETICA DEPENDE DE CADA QUIEN SI LO PINTA O LO FORRA EN MI CASO YO LO VOY A PINTAR PORQ MI USO NO ES ESTETICO SINO SOLO QUIERO EL CAJON JEJE
1 REGLA, 1 METRO Y UNA REGLA GRANDE( AL REFERIRME A REGLA GRANDE ME REFIERO AL TERMINO Q USAN LOS ALBAÑILES PARA ALGO Q ES COMPLETAMENTE DERECHO Y DE UN METRO DE LARGO, ESTO PARA HACER CORRECTO LAS LINEAS DE CORTE)
1 CONECTOR PARA BOCINA (ESTOS LOS VENDEN EN LAS TIENDAS DE ELECTRONICA Y/O SONIDO) ADELANTE VEREMOS COMO ES.
1 COMPAS
1 CEPILLO DE CARPINTERO (ESTO NO ES NECESARIO PERO SI LO TIENEN MEJOR)
CABLE (YO USE DE FINAS EBRAS DE CALIBRE 10 PARA CONECTAR LA WOOFER PERO PUEDEN USAR HASTA 8 ESO YA DEPENDE DE USTEDES PERO USEN MINIMO UN 12)

LO QUE SIGUE:

PRIMERO CORTAREMOS LA MADERA

PARA ESTO AY QUE SABER PRIMERO LAS CARACTERISTICAS Q REQUIEREN EL TAMO DEL WOOFER ( EN MI CASO EL TS-W303R DE PIONEER PIDE UNA CAJA VENTILADA DE 42 LITROS)Y EL TAMAÑO QUE TENDREMOS EN NUESTRO VEHICULO. ES IMPORTANTE DECIR QUE NO TODOS LOS WOOFERS SON IGUALES, POR ESO PARA MI CAMIONETA TUVE Q BUSCAR UNO ADECUADO (AUNQ AY PIONEER PLANAS, POR LO COSTOSO OPTE POR OTRA DE TIPO NORMAL)
(SI ALGUIEN REQUIERE DE LAS MEDIDAS PARA CIERTO WOOFER PUEDE CONSULTARME)

TENIENDO LAS MEDIDAS LAS MARCAMOS EN LA MADERA Y PROCEDEMOS A CORTAR.
cajon

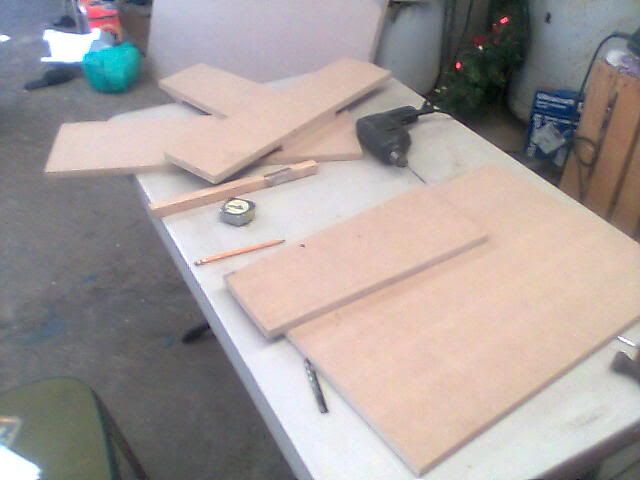

HABIENDO CORTADO LAS PIEZAS VAMOS A PROCEDER A UNIR. A MI ME QUEDO UNA PIEZA MAS CHICA DE LO QUE DEBI CORTAR PERO BUSCANDO ENCONTRE Q NO SE HECHARA A PERDER.
AHORA VAMOS A REALIZAR LAS MARCAS Y USAREMOS LAS BROCAS PARA LAS PIJAS
subwoofer

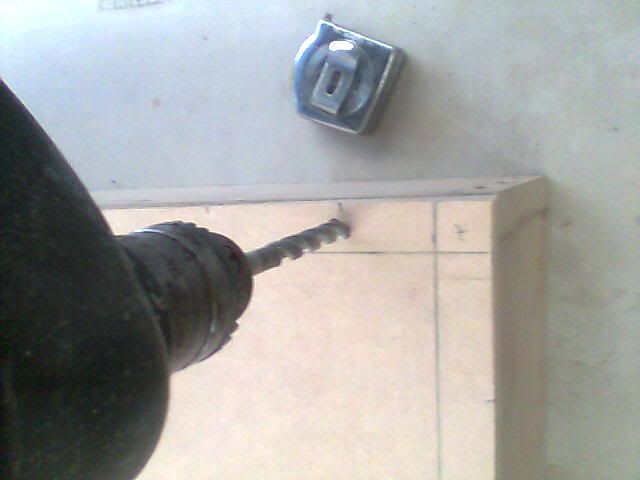

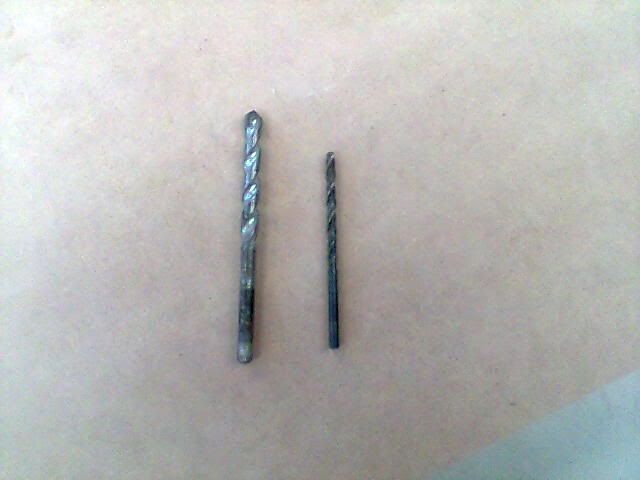

COMO VEN EN LA IMAGEN SON DOS BROCAS, USAREMOS PRIMERO LA GRANDE Y REALIZAREMOS ABUJEROS EN DONDE MARCAMOS LOS PUNTOS PARA METER LAS PIJAS ( YO MARQUE CADA 5 CENTIMETROS UN PUNTO PARA METER PIJA PARA QUE QUEDE MAS ASEGURADO EL CAJON)
ACLARO!!! AY QUE HACER EL OYO DE LA PIJA PERO QUE NO PASE DE LA MITAD DEL MDF YA QUE ES SOLO PARA QUE LA PIJA QUEDE POR DENTRO. !!!!!NOOOOOO!!!! REALIZAR EL HOYO HASTA EL OTRO LADO DEL MDF
YA QUE HICIMOS LOS HOYOS A UN MAXIMO DE LA MITAD DEL MDF, CAMBIAMOS DE BROCA USAREMOS LA PEQUEÑA Y REALIZAMOS EL ABUJERO DENTRO DEL MISMO ABUJERO QUE HICIMOS PRIMERO EN LOS HOYOS DE LA PIJA, ESTO ES PARA QUE NO TENGAMOS Q REALIZAR TANTO ESFUERZO (YA QUE SI ES CANSADO METER LAS PIJAS EN EL MDF)

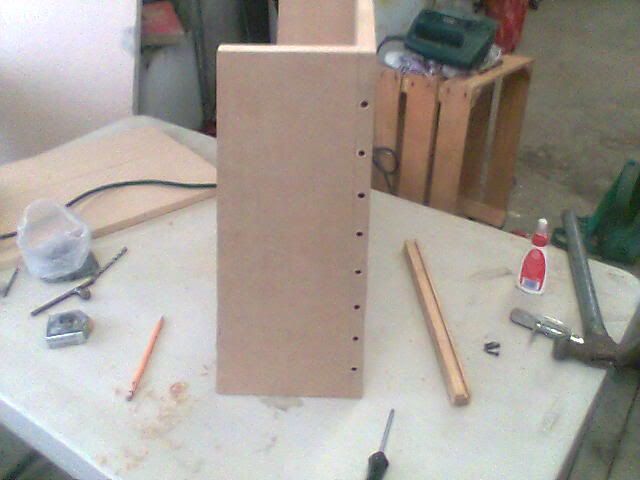

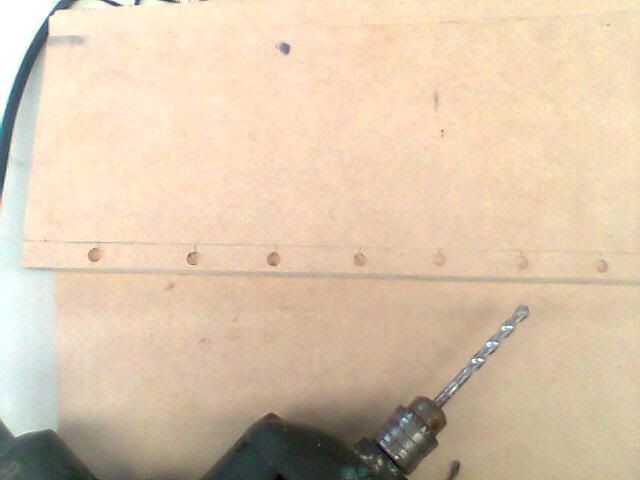

AQUI TENEMOS UNA IMAGEN DE COMO QUEDAN LOS ABUJEROS
woofer

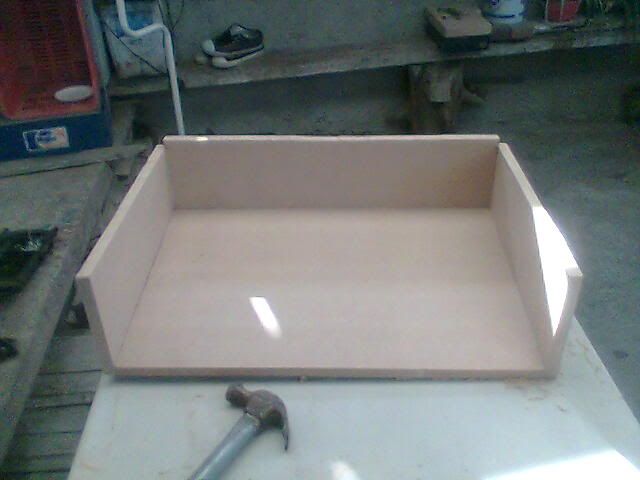

AHORA CONTINUAMOS CON LA UNION DE NUESTRAS PIEZAS Y PARA ESTO NO HAY ORDEN DE INICIO LO QUE SI RECOMIENDO ES DEJAR LA ULTIMA PIEZA DONDE PONDREMOS EL WOOFER. ESTO PARA PODER SELLAR PERFECTAMENTE LA CARA DE ATRAS. OJO! PONER PEGAMENTO EN DONDE LAS PIEZAS SE UNEN.
AQUI YA SE UNIO DOZ PIEZAS
recinto
ventilado
VEMOS COMO QUEDARON LAS PIEZAS CON LAS PIJAS YA ENSAMBLADAS... PARECE TANQUE DE GUERRA NO? XD

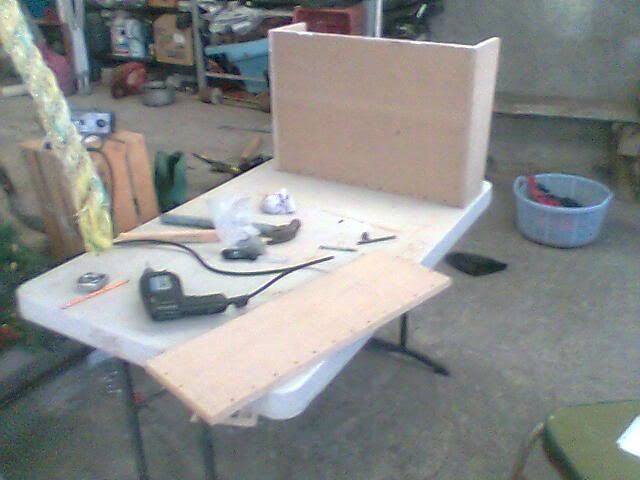

SEGUIMOS ARMANDO EL CAJON..
audio para autos
Frabicacion de un cajon para woofer

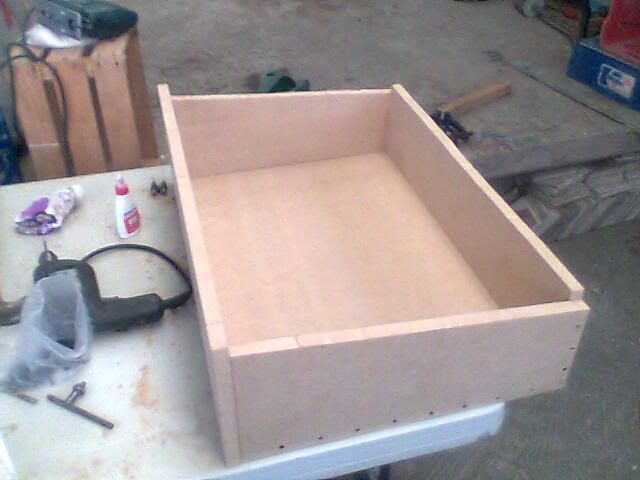

Y YA POR ULTIMO NOS QUEDARA ASI...

cajon
AHI ESTA NUESTRO CAJON YA ARMADO... LA PIEZA DONDE VA EL WOOFER AUN NO LA PONDREMOS DE HECHO NI LA CORTE, LA DEJE AL ULTIMO YA QUE PRIMERO PONDREMOS LO DEMAS...

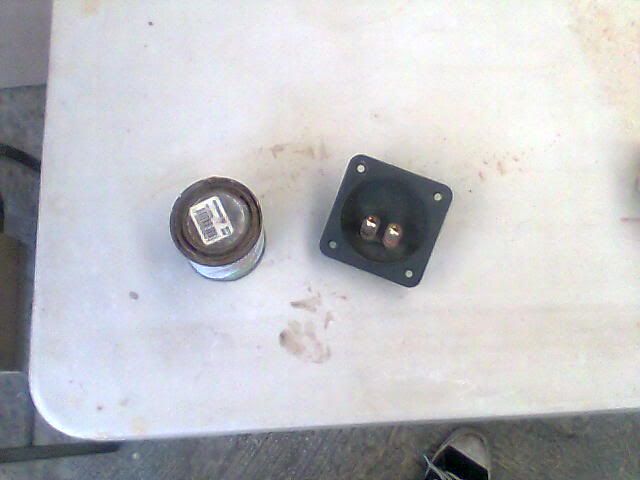

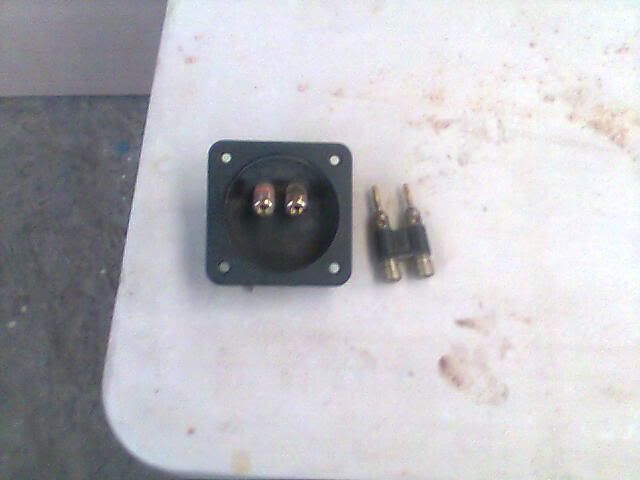

AHORA PONDREMOS EL CONECTOR PARA BOCINA (PARA LOS QUE NO SABIAN QUE ES AQUI ESTA
subwoofer

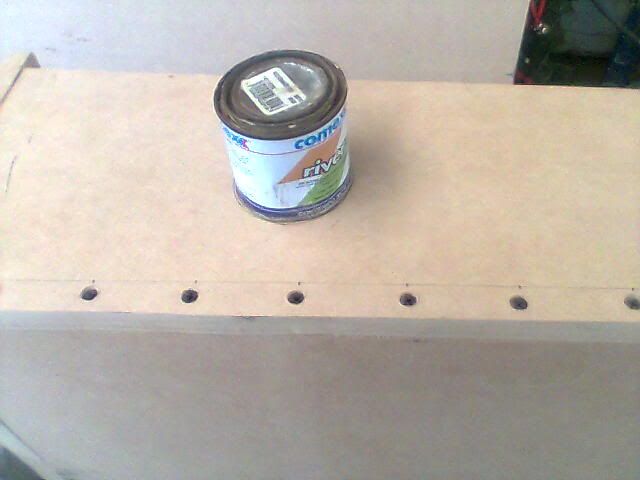

PARA PODER PONER ESTA PIEZA BUSCAMOS ALGO QUE NOS AYUDE A REALIZAR LA ABERTURA PARA PONER ESTE, YO USE MI PROPIO RESANADOR YA QUE EMBONA BIEN...
woofer
REALIZAMOS LA MARCA PARA CORTAR
recinto

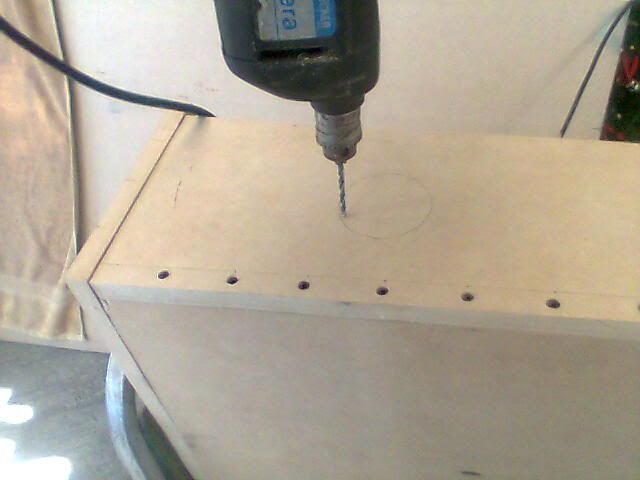

USAREMOS EL TALADRO PARA HACER UNA ABERTURA Y PODER ASI METER LA SIERRA CALADORA
ventilado
CORTAMOS Y NUESTRO BUJERO XD QUEDARA ASI
audio para autos

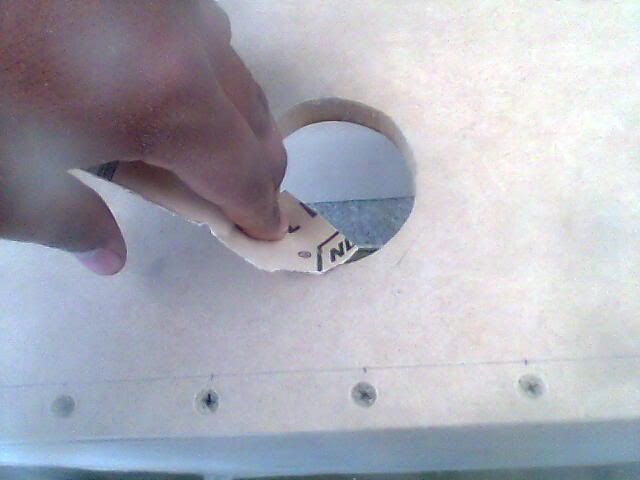

PROBAMOS SI ENTRA NUESTRA PIEZA DEL CONECTOR Y SI NO PROCEDEMOS A LIJAR
Frabicacion de un cajon para woofer
AHORA REALIZAREMOS EL ABUJERO PARA EL PUERTO DE ENTONACION... REALIZAMOS LA MISMA OPERACION ANTERIOR SOLO QUE PROCUREMOS USAR ALGO QUE SEA DEL TAMAÑO INTERNO DE NUESTRO PUERTO... YO USE UN BOTE DE PINTURA EN AEROSOL.

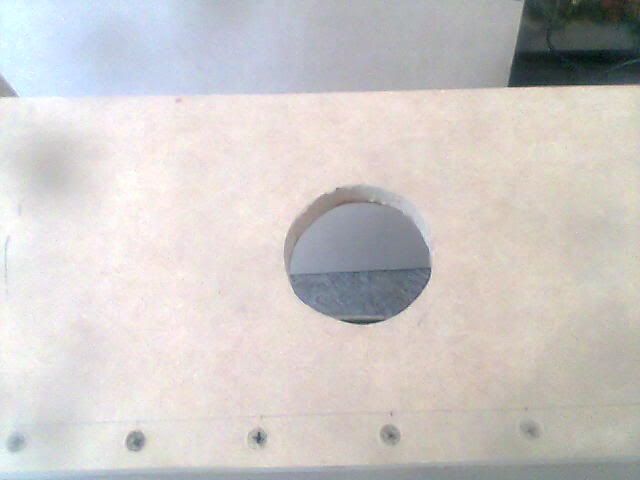

Y ASI QUEDA EL ABUJERO DEL PUERTO... DE IGUAL MANERA SI NO ENTRA NUESTRO PUERTO AY QUE LIJAR
cajon
ESTE ES LA IMAGEN DE QUE EL PUERTO ENTRA BIEN SOLO QUE ESE NO ES EL PUERTO ES SOLO UNA MUESTRA...
subwoofer
AHORA QUE YA TENEMOS ARMADA TODA NUESTRA CAJA DE LA PARTE INFERIOR VAMOS A CORTAR LA ULTIMA PIEZA.... USANDO LAS MEDIDAS REALES QUE TENEMOS AHORA LA CORTAMOS Y PROCEDEMOS A ATORNILLAR AL CAJON PERO SOLO ATORNILLAMOS LAS 4 ESQUINAS ESTO PORQUE VAMOS A QUITAR LA TAPA PARA RESANAR.
woofer

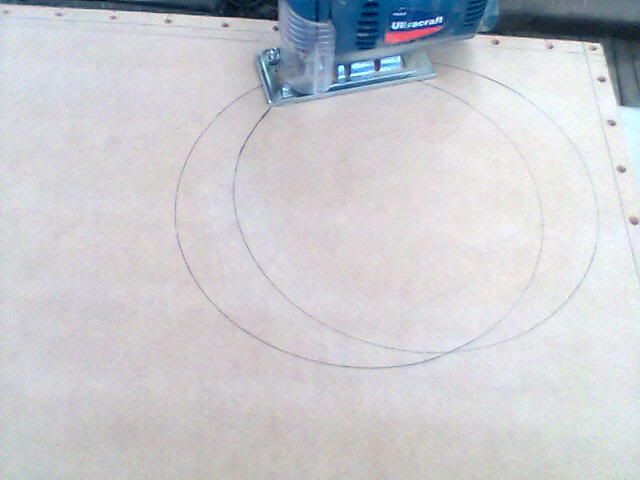

AHORA QUE YA TENEMOS LA TAPA MARCAMOS EL TAMAÑO DEL CUAL NUESTRO WOOFER NECESITA PARA ESTO USAMOS EL COMPAS Y MARCOS LA ABERTURA. HACEMOS UN HOYO CON EL TALADRO Y METEMOS LA CALADORA
recinto

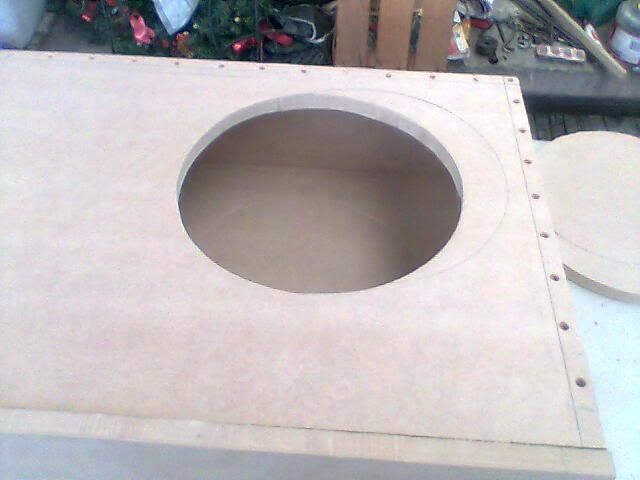

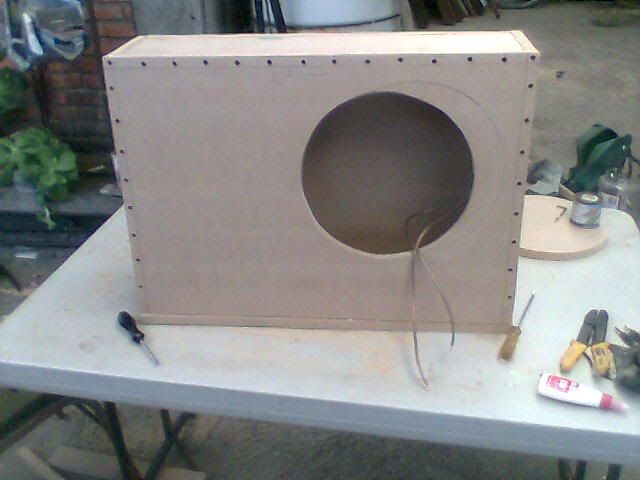

Y YA TENEMOS EL ABUJERO DE LA WOOFER
ventilado

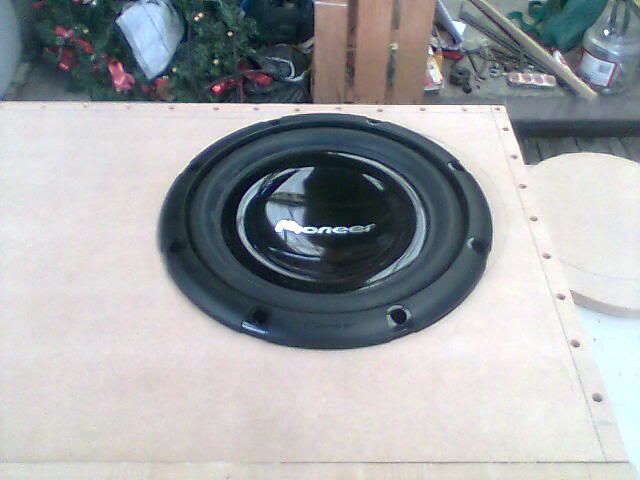

Y CORROBORAMOS Q NUESTRO WOOFER ENBONA PERFECTAMENTE... EN MI CASO FUE EXACTO PERO SI LES QUEDA GRANDE... A CORTAR OTRA PIEZA. SI LES QUEDA CHICO NO PROBLEM, SOLO LIJAMOS DONDE SEA NECESARIO.
audio para autos

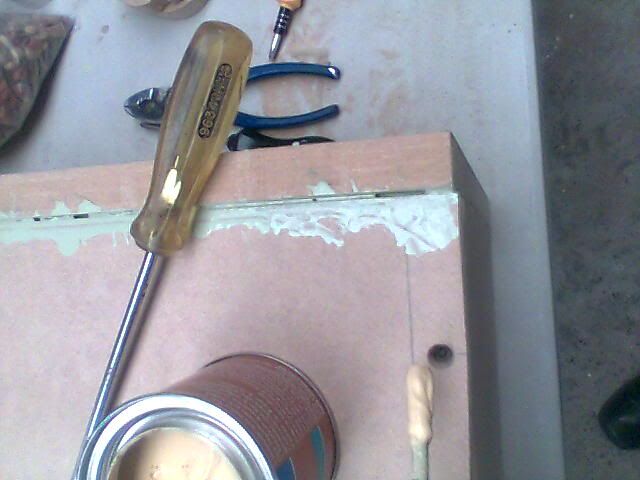

AHORA QUE TENEMOS TODO HECHO QUITAMOS LA TAPA DE LA WOOFER (RECUERDEN Q SOLO ATORNILLAMOS LAS CUATRO ESQUINAS) Y VAMOS A PONER EL SELLADOR O EL SILICON CALAFATEADO (ES EL QUE USAN LOS DEL ALUMINIO QUE PONEN VENTANAS) OJO! NO VAYAN A USAR SILICON DE PISTOLA DE ESAS CASERAS PORQ ESE SILICON CON TEMPERATURAS ALTAS SE PUEDE REENBLANDESER Y PS YA BAILO...

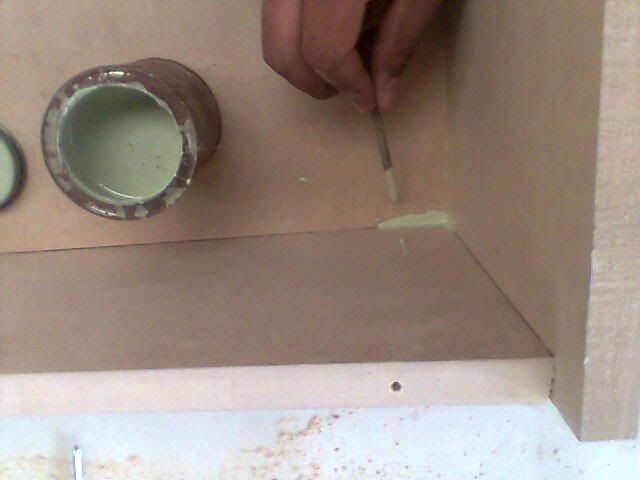

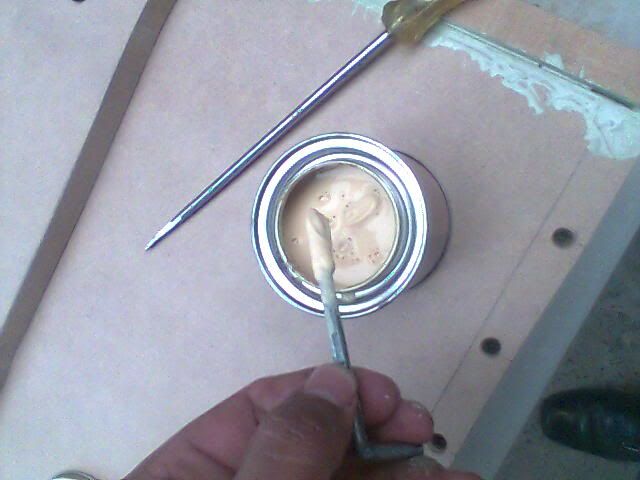

YO EN MI CASO USE UN SELLADOR LIQUIDO, NO ME PREGUNTEN COMO SE LLAMA PORQ NO LO SE LO TENIA EN MI CASA JAJAJA PERO CREO Q AY FIBRA DE VIDRIO EN PASTA TAMBIEN PUEDEN USAR ESE. PROCEDEMOS A SELLAR Y COMO USE LIQUIDO SE VA A METER DONDE HAYA QUEDADO UN POCO ABIERTO DE ESTA MANERA SELLARA MEJOR.
Frabicacion de un cajon para woofer

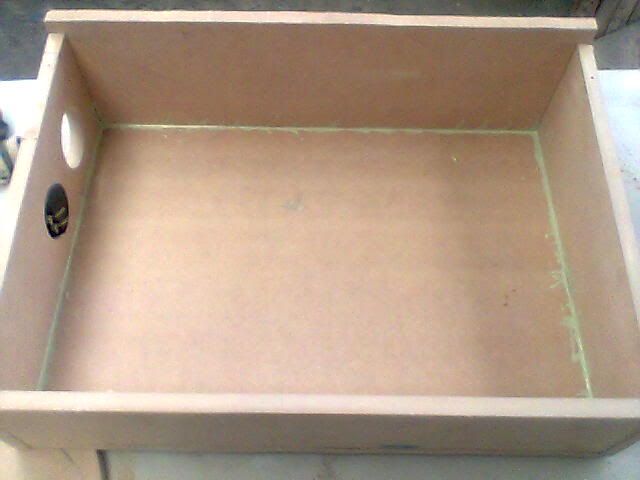

LE PONEMOS EN TODAS LAS UNIONES DE NUESTRO CAJON
cajon
TAMBIEN EN NUESTRO CONECTOR PONEMOS ESTO PARA MAXIMIZAR QUE NO HAYA NINGUNA FUGA.

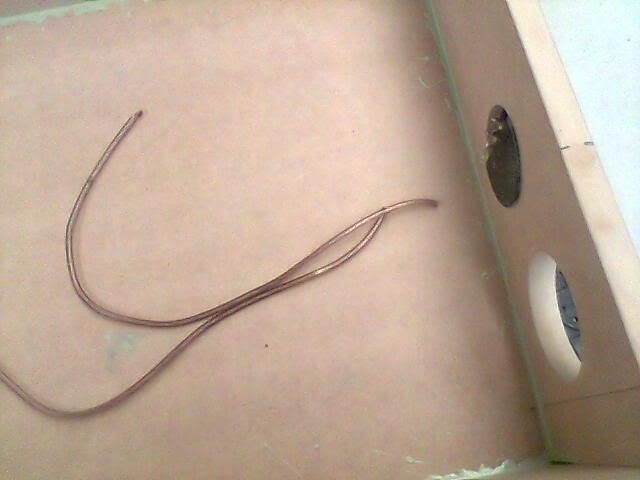

AHORA PROCEDEMOS A PONER EL CABLE. SI TIENEN CAUTIN SOLO LO METEN EN LAS CONEXIONES DEL CONECTOR Y LE SOLDAN O PUEDEN COMPRAR LOS CONECTORES ADECUADOS PARA ESE. YO USE CAUTIN
subwoofer
Y YA PONEMOS LA TAPA DEL CAJON Y QUEDARA ASI.
woofer

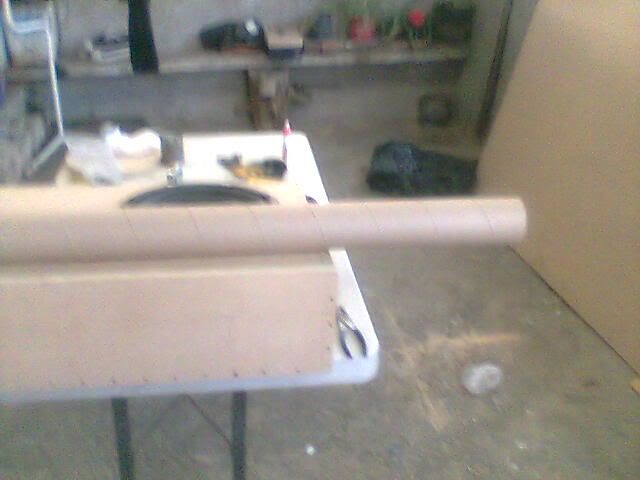

AHORA PROCEDEMOS A A CORTAR EL PUERTO DE ENTONACION.
recinto
PARA ESTO YA TENIENDO EL CAJON, TOMAMOS DE NUEVO LAS MEDIDAS INTERNAS ( QUE ESTO ES VER EL ANCHO ALTO Y PROFUNDO DEL CAJON PERO DE LA APRTE DE ADENTRO) PARA SACAR REALMENTE LA CANTIDAD DE LITROS O PIES QUE HAY DENTRO DE NUESTRO CAJON. MI WOOFER REQUERIA UNO DE 42 LITROS PERO POR UN ERROR Q TUVE EN UN CORTE QUEDO DE 41.1 PERO NO HAY PROBLEMA... USAMOS UN PROGRAMA PARA VER CUAL ES LA MEDIDA RECOMENDADA DE NUESTRO PUERTO, ADEMAS QUE LO PUEDEN CAMBIAR DE ACUERDO A LA ENTONACION DESEADA (YO LO PUSE A 42 HERTZ)SI REQUIEREN AYUDA IGUAL PUEDEN CONSULTARME"

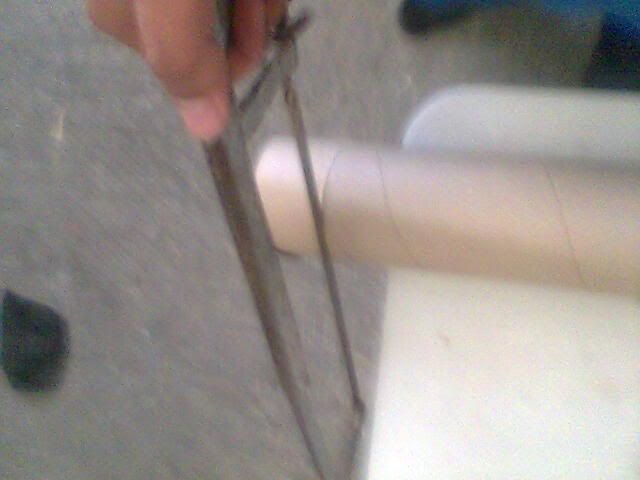

AHORA TENIENDO YA EL PUERTO DESEADO, PROCEDEMOS A CORTAR. PARA CORTAR UN PVC O UN TUBO, USAREMOS UNA ABRAZADERA DE 3 PULGADAS O PUEDEN INGENIARSELAS CON OTRA GUIA. MARCAMOS Y PONEMOS LA ABRAZADERA... OJO! NO CORTEN DE UN SOLO LADO, CONFORME VAYAMOS CORTANDO LE IREMOS DANDO VUELTAS AL TUBO, ESTO ES PARA QUE NO NOS QUEDE CHUECO.
ventilado

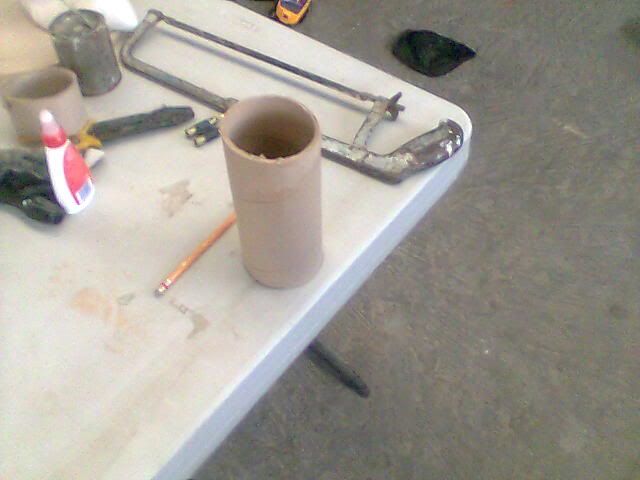

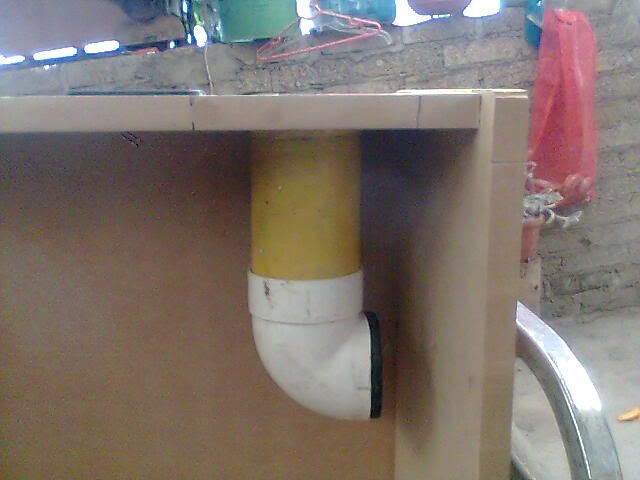

AQUI ESTA EL PUERTO DE ENTONACION
audio para autos
PONEMOS EL PUERTO PONIENDOLE PEGAMENTO EN LA PARTE DE LA MADERA QUE RODEA AL PUERTO.
AHORA VAMOS A PONER EL MATERIAL ABSORBENTE. PARA ESTO LE PONEMOS PEGAMENTO EN LA PARTE DE ATRAS Y PROCEDEMOS A PEGAR EL MATERIAL ABSORBENTE... LO MEJOR ES PONERLE A TODO EL CAJON.
Frabicacion de un cajon para woofer
YA PONIENDO EL AMTERIAL VAMOS AHORA A RESANAR NUESTRO CAJON
cajon
RESANAREMOS DONDE METIMOS LAS PIJAS... ESTO ES PARA TAPARLAS Y QUE NUESTRO CAJON SE VEA MEJOR.
subwoofer
woofer

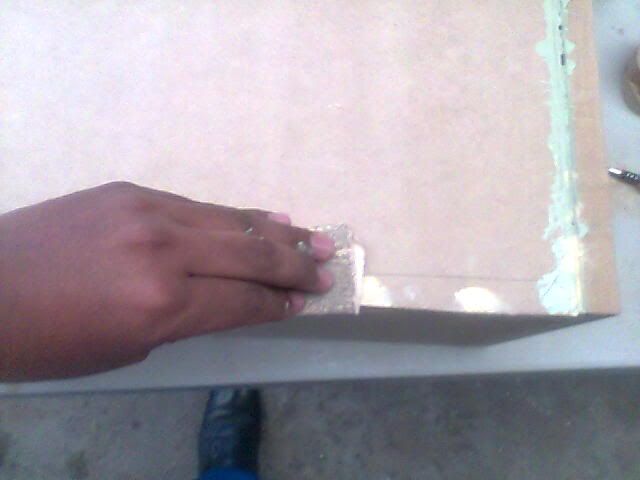

YA Q PUSIMOS EL RESANADOR EN TODOS LOS HOYOS ESPERAMOS A QUE SEQUE Y LIJAMOS LOS EXCESOS
recinto

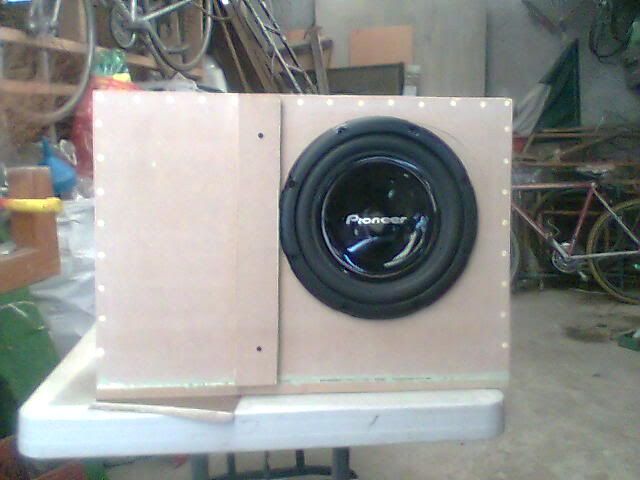

ATORNILLAMOS LA WOOFER AL CAJON PERFECTAMENTE PARA Q NO TENGA FUGAS Y WALA... NUESTRO CAJON ESTA LISTO. ASI QUEDO MI CAJON YO LO VOY A PINTAR PERO AUN NO SE QUE COLOR. YA SERIA DE GUSTOS SI ALGUIEN QUIERE FORRAR EL SUYO O PONERLE ALGO MAS.
ventilado
FALTO MENCIONAR EL CEPILLO DE CARPINTERO Y ESTO ES PARA LOS Q CORTARAN SUS PIEZAS POR SI MISMOS Y NO QUEDARA DERECHO, USEN EL CEPILLO PARA PODER ARREGLAR DICHO DESPERFECTO. LAS REGLAS SON PARA MARCAR LOS TRAZOS GRANDES Y SIEMPRE PROCUREN HACERLO ENTRE DOS PERSONAS PARA QUE SEA FACIL.
MEDIO DIA LO TERMINAN PERO SI ALGUIEN ES NERVIOSO MEJOR NO CORTE PORQUE SI NO PARECERA Q LOS CORTES LOS TOMARON EN BASE A LA CARRETERA FEDERAL A CUERNAVACA.
CUALQUIER DUDA QUE TENGAN O QUE NECESITEN ASESORIA PUEDEN PREGUNTAR. DE IGUAL MANERA NO SOLO PARA LOS CAJONES SI NO PARA SU EQUIPO PUEDEN PREGUNTAR.
ESPERO LES HAYA GUSTADO
SI SE PREGUNTAN PORQUE A LADO DE LA WOOFER LE PUSE UNA TABLA ES PARA QUE EL ASIENTO NO LASTIME LA WOOFER.
ESTE CAJON FUE HECHO PARA UNA NISSAN PICK UP 2006 DE CABINA SENCILLA
SALUDOS!!!!!!!!!!!!!!!!!!!!
