Aqui les dejo un esquema para contruir un sistema de altavoces de alta fidelidad para parlantes de 12" de 2 vias muy moderno y de muy alta fidelidad, tambien la construccion de una potencia de 400w reales, el mejor esquema de internet. Con estas dos cosas ya tenes un equipo de las san pombos, para el odio del vecino o de la suegra que se vino a casa¡¡


Lista de componentes del circuito crossover


TypeValueNote
Resistor27 Ohm>20W
Capacitor2uF 5% - >250V
Capacitor5.6uF 5% - >250V
Inductor0.47mH<0.4 Ohm
Capacitor33uF 5% - >250V
Inductor2.1mH<1.4 Ohm
Capacitor15uF 5% - >250V
Inductor0.47mH<0.4 Ohm




Planos  para armar tus propios bafles y Potencia 400w Hi-Fi
Audio
planos

Este es el bafle, muy moderno con un diseño muy elegante.

amplificador

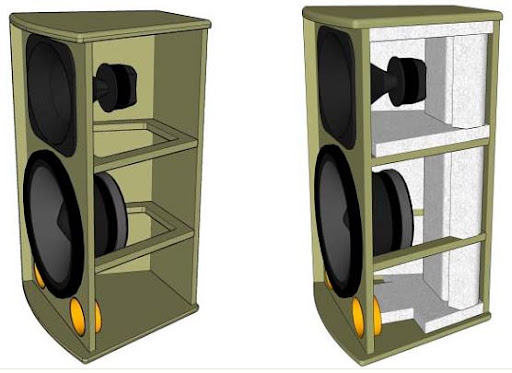

Asi se ve por dentro:

Lo que esta de blanco es un aislante de sonido, le podes meter tergopol o telgopor no se como se dice o sino espuma de poliuretano
PCB

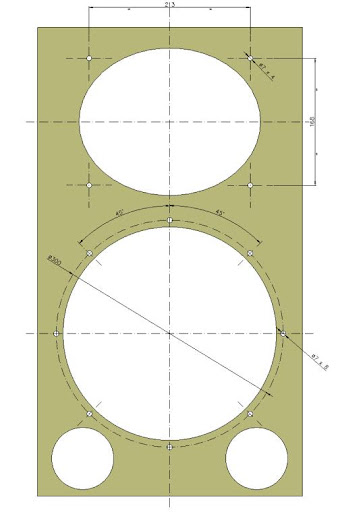

Medidas de la tapa frontal

dj

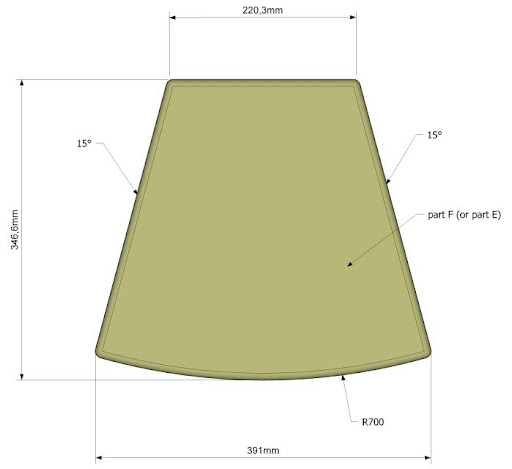

Medidas de la tapa superior e inferior

circuito



vista inferior

bafles


vista superior

parlantes

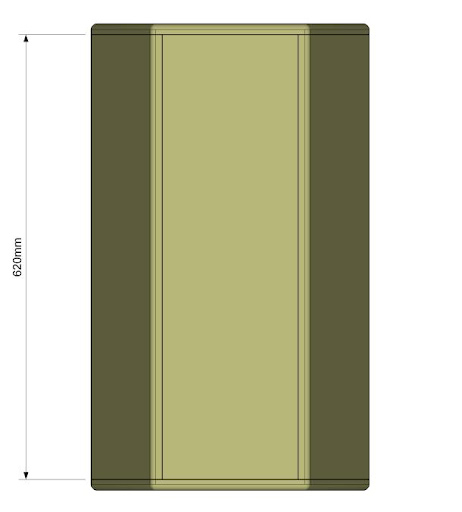

Vista trasera

cajas

Despiece del bafle de 12 pulgadas con crossover

bocinas





Circuito esquematico del cross-over


400w



Planos circuito Amplificador de audio de 400watts reales





EL AMPLIFICADOR:
Primero descarga el archivo PDF con el impreso y la lista de materiales de un amplificador de 400W complementario. Este amplificador, ademas de ser muy potenete, tiene una gran fidelidad y limpieza.

Planos  para armar tus propios bafles y Potencia 400w Hi-Fi

Este circuito amplificador de audio por ser complementario, utiliza transistores NPN y PNP. Además por utilizar dos transistores de cada uno por cada salida, permite el trabajo con 4 ohmios. Esto quiere decir que podemos colocarle 4 parlantes de 8 ohmios en total (2 parlante por canal).

Audio


Cerciórese de colocar los transistores en la posición correcta, de no ser asi puede quemar su amplificador o simplemete no funcione. Los TIP42 tienden a calentarse bastante, por lo cual recomendamos colocarles un disipador de aluminio.

planos

Recuerde que los transistores de salida van aislados del disipador con aislantes de mica y grasa siliconada la cual ayuda a trasnsmitir el calor al aluminio.
amplificador

LA FUENTE SIMETRICA REGULADA
Descarga el El archivo PDF con los planos y el impreso de una fuente simetrica regulada. Este circuito no necesita mayor explicación, se trata de una fuente simétrica regulada de gran utilidad en proyectos como preamplificadores y circuitos que neseciten voltajes estables. Puede proporcionar 15VDC por sección (-15 y +15), con un consumo de hasta 2A, dependiendo del transformador que le coloquemos a la entrada AC.
PCB

Cambiando los valores de los reguladores de tensión conseguiremos la tensión que deseemos, por ejemplo: para conseguir 12V, debemos colocar los reguladores Lm7812 y Lm7912 respectivamente. Hay que tener en cuenta que para que los reguladores funcionen correctamente, la tensión de entrada debe ser unos 3V por encima del valor del regulador

dj

EL PRE-AMPLIFICADOR de Audio:
Primero descarga El archivo PDF con los planos del Circuito amplificador de audio, el Circuito impreso y lista de materiales electrónicos de un preamplificador para bajo eléctrico. Este preamplificador esta basado en el gallien krugger 400 RB, y es un aporte de Ricardodeni de el sitio Forosdeelectronica.com con el impreso retocado por nosotros para darle el estilo que caracteriza nuestros PCB.

circuito

El jack que se usa para este proyecto es un jack monofónico para impreso pero en el que armamos de prueba colocamos uno estereo pero las dos patas del centro están cortadas, así que quedo mono fónico

bafles


Si va a conectar el pre amplificador a un amplificador estereo, deberá sacar dos cables de la salida del pre amplificador de audio tanto positivo, como negativo a cada entrada L y R.

Para la posición del transistor FET debe buscar la hoja de datos para que al colocarlo coincidan las patas, G, S y D.
Para despejar dudas observe la foto dando clic sobre ella, y la vera más grande

parlantes

En la foto puede observar el montaje en la caja metálica que luego la recubrimos con madera tapizada.

cajas

Esta tapa fue hecha con madera aglomerada y tapizada con cuero sintético del mismo utilizado en el tapizado de autos. También le colocamos esquineros de metal, para que no se vieran los empates del Forro.

bocinas

En los laterales le pusimos unas mallas que recubren unos orificios de ventilación por donde sale el aire que un ventilador en la parte trasera introduce al amplificador para asi mantenerlo en buena temperatura.

400w

Podemos observar la lámina metálica que se uso para la caja de este amplificador, la cual fue hecha en lámina ordinaria y pintada con pintura electrostática, la cual es de muy buena calidad. Tenga en cuanta que antes de pintar hay que hacer las perforaciones necesarias para los potenciómetros de preamplificador, Botón de encendido, fusible, salidas y ventilador.

Planos  para armar tus propios bafles y Potencia 400w Hi-Fi


aquí podemos apreciar la caja para los parlantes. Esta caja es de 82 centímetros de altura por 78 centímetros de ancho y 45 centímetros de profundidad. Los agujeros de los parlantes son de 12 pulgadas. Además tiene dos desfogues en la parte inferior de 3 pulgadas y en la parte de atrás tiene in desfogue en el centro de 6 pulgadas.

Descarga amp400wt8.pdf el 05/11/2009 19:23 por Alberto Bauer (versión 1)
Audio

bass.pdf el 05/11/2009 19:27 por Alberto Bauer (versión 1)
planos

fuentesimetrica.pdf el 05/11/2009 19:26 por Alberto Bauer (versión 1)

amplificador

Listo ..chau¡
