hice un vumetro de 30 leds y te lo muestro (paso a paso)

hola taringueros!!, hoy les traigo mi ultimo proyecto de electronica, un vumetro para conectar a cualquier pc,mp3,parlante,etc.
dejen cargar un ratito por que son varias imagenes . vamos!!!

primero aclaro los materiales necesarios y su costo:

_unas cuantas resistencias simples: $4
_3 integrados: $30
_placa cobreada: $10
_cloruro ferrico: $15
_31 leds del color que quieran: $31 ($1 c/u)
_3 potenciometros $5

TOTAL DE MATERIALES : $95

les comento q no tengo grandes conocimientos, soy novato en esto es el segundo circuito q hago pero me gusta el tema y me animo, asi q ustedes tambien pueden animense a hacerse uno ustedes!!, todo se puede, buenos ahora a trabajar jeje.

1_ arranque a buscar algun circuito de mas de 20 leds pero no podia encontrar nada, por suerte encontre este esquema de un sensor de temperatura con 30 leds + 1 de testigo q me servia y comence a dibujarlo, este es:

hice un vumetro de 30 leds y te lo muestro (paso a paso)

para los que quieran hacerlo aca van los datos necesarios:

R1: RESISTENCIA DE 680 OHM
R2: RESISTENCIA DE 1 K
R3: RESISTENCIA DE 10 OHM
R4: RESISTENCIA DE 1K
R5: RESISTENCIA DE 220 OHM
R6: RESISTENCIA DE 1 K
R7: RESISTENCIA DE 4,7 K
R8: RESISTENCIA DE 18 K
R9: RESISTENCIA DE 2,2K
P1: POTENCIOMETRO 100 OHM
P2: POTENCIOMETRO 100 OHM
P3: POTENCIOMETRO 4,7 K
CI1-CI2-CI3: INTEGRADOS LM3915N
D1 AL D11: LEDS 5 MM ALTA LUMINOSIDAD AZULES
D12 AL D21: LEDS 5 MM ALTA LUMINOSIDAD NARANJAS
D22 AL D31: LEDS 5 MM ALTA LUMINOSIDAD ROJOS
C1: CONDENSADOR DE TANTALO 1,5 UF (MICRO FARADIOS) 25V

con esto tendrian q poder realizar el circuito, cualquier consulta me preguntan y los vemos

2_ asi q empeza a dibujarlo para luego volcarlo a la placa. aqui una foto del circuito en papel y todos los materiales, mas adelante en el post lo veran mas grande.

electronica

3_ ahora cortamos la plaqueta cobreada de unos 15cm x 10cm y la pulimos bien con un avirulana formando circulos en la superficie de la misma (esto deben hacer con guantes o con mucho cuidado para q luego de pulida la gracitud de nuestras manos no se pegue a la plaqueta o no saldra bien.

circuitos

4_luego tome el papel donde dibuje el circuito y lo pegue con cuidado arriva de la placa y fui marcando todos los puntos de coneccion con la punta de metal de un compaz para tener una guia.


led

5_ahora con TODA la paciencia del mundo tomar un fibron INDELEBLE o sea permanente y dibujar el circuitto arriba de la placa.

ocio

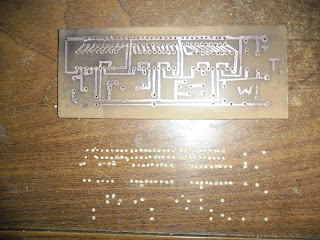

6_es importante que las lineas queden bien definidas ya que ahora la pondremos en cloruro ferrico q atacara el cobre menos lo q esta cubierto con el fibron jejej

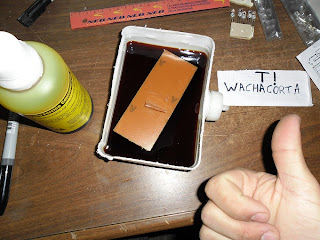

buscamos un recipiente de plastico (nada metalico) yo corte el recipiente donde vienen los acido de las baterias para las motos , ponemos un poco de cloruro y ponemos la plaqueta con el cobre boca abajo (yo le pego un cinta arriva para poder ir moviendola cada 2 minutos) esperamos unos 20 minutos y cuando vean q se fue todo el cobre menos lo del fibro lo sacan.


leds

7_limpiamos bien con algo suave lo q quedo de fibron q se quita facil yo use un cepillo de dientes viejo.

proyectos

circuitos impresos

8_ahora debemos perforar todos los puntos q marcamos al princiopio con el compas. preferentemente con una mecha de 1mm o 0,75, 065. como el mandril de mi taladro no agarra esa medida tuve q inventarme algo, asi q busque un viejo dvd q tenia q ya no sirve le saque el motor de 5v de saca la bandeja y le pegue la mecha con la gotita y despues mucha poxilina jeje . y sorpresa fue como piña!!!!

hazlo tu mismo

hice un vumetro de 30 leds y te lo muestro (paso a paso)

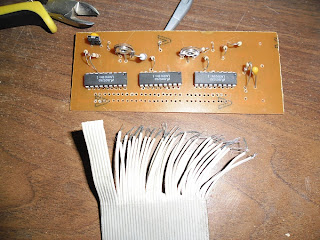

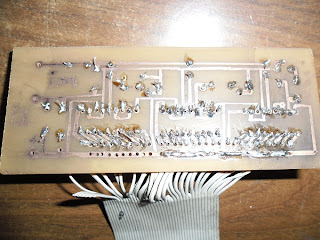

9_ahora empezamos a colocar los primeros componentes en la placa como las resistencias, integrados y potenciometros, y los soldamos con estaño, (yo soy bastante croto para este paso igual )

electronica

circuitos

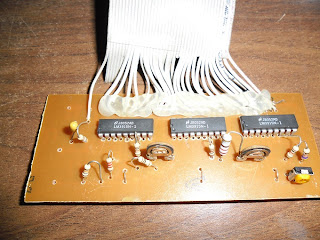

10_para llevar corriente a los leds se me ocurrio que para ser lo mas prolijo posible usar un cable ide viejo y funciono muy bien. los 31 cablecitos van soldados uno por uno en cada pata NEGATIVA de cada led (la pata mas corta)y los agujeros q estan mas cerca de los integrados. iba soldar un cable para ahi y otro igual para los positivos pero despues me avive bien de q estaban todos puenteados y con agujero me bastaba
led

ocio

leds

11_ahora solo queda soldar todos los leds, como se hacia muy dificil soldarlos a todos sueltos comence a hacer la caja donde iban a ir y una vez agujereada los pegue a la tapa y recien ahi solde.

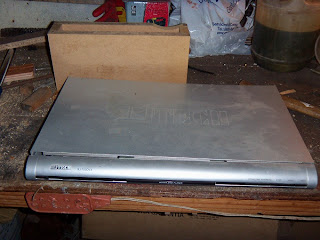

se acuerdan motorcito y la mecha q use hoy bueno fui a buscar el dvd otra vez y me gusto la tapa de chapa q tenia asi q opere ahi nomas.


proyectos

el cajon de amdera q esta atras lo encontre de suerte, es un rectangulo de 30cm x 15cm entraban perfecto los 31 leds

circuitos impresos

hazlo tu mismo

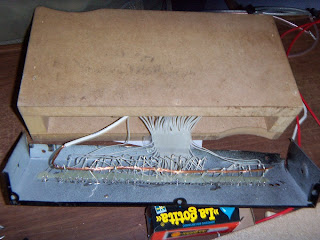

aqui ven donde quedaron los restos del dvd jeje, unido a la caja.
ahora agujereamos la tapa y le pegue los leds todos para el mismo lado con la pistola de pegamento y solde todos los negativos con su respectivo cablecito y puentee todos los positivos con uno mas grueso.

hice un vumetro de 30 leds y te lo muestro (paso a paso)

12_ahora una pintadita de negro a la tapa y adentro nomas.

electronica

13_ahora tenemos para la parte de atras 3 cables, un positivo q lo conecte con una tecla para prenderlo y apagarlo sin tener q desenchufarlo, un negativo q lo usamos tanto para la masa del circuito como para la masa de la entrada de audio y otro cable q es la entrada de audio, podemos con este puentear las 2 patas o los 2 canales q tienen todas las fichas plug 3.5mm q usan todas las pc, celulares,mp3,mp4,etc.

circuitos

y por ultimo y final fijamos todo para q no se mueva nada quedando una caja con 2 entradas (una de corriente 12v y otra para cualquier plug 3,5 y la tecla para prenderlo.

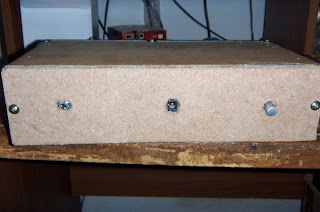

LA PARTE DE ATRAS!!

led

Y LA DE ADELANTE!!!

ocio

aqui les dejo un video para q vean como funciona.








link: http://www.youtube.com/watch?v=3Kdd5zbwRMM





espero q les alla gustado comunidad taringuera, si aprecias los q me costo hacer dejame tus 10 del dia, para seguir ayudando a ampliar la inteligencia colectiva
