Reparinga cuidado y mantenimiento de equipos para sonido

bueno , todo equipo de audio usado ,siempre merece un mantenimiento de vez en cuando por que en el mejor momento en que lo querramos utilizar a full ,a veces pueden fallar y si estas encargado del sonido en un feztin ,estas al horno
Reparinga cuidado y mantenimiento de equipos para sonido
este post esta dedicado a las personas que tengan el deceo de aprender.con paciencia y dedicacion


comencemos . las herramientas son varias :destornilladores tener de varias medidas y bocas , preferente inmantados , pinza de punta media caña ,alicate mediano,
soldador o cautin de 30 o 40 wats"PREFERENTEMENTE PUNTA CERAMICA " dessoldador a piston, ,pinsel ,sepillo de dientes usado , nunca tienes que usar el tuyo o de otros que este en uso , tester ,trincheta o cutter

sonido Audio mantenimiento djs

esto es lo basico
materiales : estaño 60% 40% 5 almas de recina , soldaduras varias , alcohol isopropilico , es el mejor limpiador para placquetas de electronica
retazo de carton ,.para el cuidado y limpieza de la punta de nuestro soldador, algodon ,varios usos ,cinta dessoldadora, tinta negra en pomo fibra indeleble negra cola de carpintero retazo de placa radiografica de cuando te caiste

primer concejo : no hay que tener profundo conocimientos en la materia de electronica solo el verdadero cuidado para no romper o empeorar el estado de nuestros equipos
2 : nunca trabajar con equipos enchufados a la red electrica o iterconectados a otros equipos
3:la mesa donde desempeñaremos nuestro trabajo tiene que estar limpia y con buena iluminacion
es preferible que practiquen un poco con el soldador y el tester tambiuen hay algunos videos en youtube
del manejo del multimetro y soldaduras con estaño
pasemos a lo basico : bafles ,cajas austicas ,parlantes : es el paso final de la reproduccion del audio ,siempre tener en cuenta
ogareños o profecionales ,no ponerlos al alcance de los niños ,ellos no tienen conocimiento ,si es un juguete .terminan tirandolos o undiendoles el copo del parlante !parte central del cono de parlante ! depues enseñare a repararlos . bafles profecionales la mayoria de estos ya tiene una reja incorporada para que no suseda esto , tener en cuenta la "envidia" de otros por eso enrejar tubos de sintonia ,para los que no saven es la respiracion de la caja , no lo tapen ,pues esta diceñada asi y su rendimiento se reduse , cuando se usen en eventos de cualquier indole ,colocarlas a la altura de nuestras cabesas ,esto evitara que los usen como sillas o mesitas para las bebidas ,evitar derrames para protejer los materiales y tener en cuenta el mejor rendimiento porque no tenemos los oidos en los pies ,todo cuenta

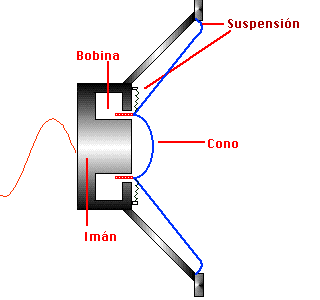

el parlante convierte las oscilaciones eléctricas en un movimiento proporcional de una membrana, lo que a su vez genera sonido al hacer ondas en el aire. Existen diversos tipos de parlantes (o altavoces) pero lo mas común es que estén formados por un cono de papel o plástico suspendido por un unos diafragmas (en ambos extremos) y acoplado a una bobina de alambre cilíndrica que rodea un imán permanente. Cuando la corriente oscilante circula por la bobina generará un campo magnético variable que interactúa con el del imán permanente haciendo moverse el cono unidireccionalmente hacia adelante y hacia atrás debido a la flexibilidad de los diafragmas.

Reparacion
equipos
para el mantenimiento primero la falla del parlante
al tener sonido alto se hace intermitencia ,se entrecorta el sonido " falla muy comun en los parlantes aiwa , desconectar el bafle del equipo , colocar las puntas a los estremos de los cables o borneras del bafle el tester en escala por200 ohm ,,medir continuidad empujando el cono suabemente tratando de no tocar el copo varias veces ,si ves que el tester hace una lactura errónea que corta la continuidad
antes de desarmar un bafle aiwa ,tener en cuenta que no hay que forzarlo ,todo es con precasucion ,estas son de madera pero tienen un frente plastico ,comensar por la parte inferior colocando un destornillador entre la madera y el plastico ,hacer palanca suavemente asta que comience a ceder o separar
diagnostico : las espiras o escobillas estan casi cortadas "espira alambre mallado que conecta la bornera de la carcaza al cono"
tienes 2 posibilidades mandarlo a reparar o sacarlos y desaconectarlos del bafle ,conseguir las escobillas ,hay casas de electronica que las venden y si no calentar el soldador ,cortar 2 retazos de cinta dessoldadora ,calculando el largo total de la espira , estañar solo las puntas ,tambien estañar las espiras rotas ,al lado del cono y el estremo en el borne , colocar el retazo de cinta a las partes estañadas y soldar " el proceso de soldadura tiene que ser rapido por que la cinta comiensa a absorver estaño dicipandoce en la cinta y queda dura e inservible ,no cumple con su propocito
falla ,: el parlante se escuha mal ,sonido traposo
causa posible : 1 cono rasgado 2 suciedad en bobina y entrehierro 2 PASA EN PARLANTES DE AUDIOCAR ,3 suspencion acustica despegada de cono y bobina ,es frecuente en parlantes aiwa
el parlante se ve el cono rasgado ,partido y se escuha como si distorcionara
1 solucion :2 posibilidades , o limpiar el cono cuidadosamente con un pincel de cerdas blandas y soplando con aire . aplicar plasticola en los lugares que se encuentre rasgado, " no utilisar otro tipo de pegamentos como cola de carpintero esto produce endurecimiento y reduccion de los sonidos grabes ,la plasticola blanca en realidad cuando seca queda transparente y queda flexible y donde pueda faltar u retazo de cono tienes que recortar un pedaso papel o tela depende donde este la rotura , darle forma al primero ,pintarlo con la tinta negra ,aplicar plasticola y pegar
si ves que el parlante tiene mucho daño , no te combiene perder tiempo dejaselos a profecionales ,no hay que ser raton
Reparinga cuidado y mantenimiento de equipos para sonido
2 solucion los parlantes de audiocar no bienen muy bien preparados para evitar que les entre suciedad a la bobina por que la mayoria no tiene copo en canbio tienen un anillo de espuma de poliuretano para dejar pasar del entrehierro un soporte de otros parlantes mas chicos que reproducen frecuencias mas altas , esto es un poco dificil bueno a desmontar ,siempre tienes que marcar la polaridad de los parlantes cuando desueldes los cables aunque sea un dibujo o croqui servira sacar el soporte , la mayoria siempre tiene un tornillo
cuando tengas separado la parte reproductora de medios y agudos del parlante coloca el cono mirando hacia bajo y con un pincel primero limpia el cono puedes soplarlo un poco , cuidado que la mugre no te caiga en la cabeza ,no lo des vuelta asta que termines .
recotra un retazo de placa radiografica de 8 x 3 cm y trata de dar forma de flechasonido
recortale un poco la punta para llegar bien abajo que es donde se concentra la mayor parte de la suciedad .no recomiendo la placa de chapa con la cinta adeciva de papel por que para eso tiene que estar el parlante totalmente desarmado
ahora si lo dificil : introduce la flecha en el espacio de la bobina ty el entrehierro asta el fondo jirarlo un poco y sacalo asi varias veces .puedes soplar un poco para ayudar la pimpieza , paras probar si fue efectiva la limpieza ,con el parlante en la misma pocicion agarralo bien del iman o carcaza sin tocar el cono con una mano ,y con la otra dale una palmada al centro del iman solo tiene que escucharse la resonancia del cono y no otro sonido ,si no es asi sigue con el metodo de limpieza

3 la mayoria de las cajas aiwa estan bien diseñadas ,reproducen casi toda la gama de frecuencias pero el parlante ,su suspencion acustica tiene bastante recorrido ,lo malo que de fabrica bienen mal pegadas . en este caso si se encontrase con este problema ,hay que despegar el copo con un cutter ,hay disolventes para estos materiales pero esta fotma es sensilla y rapida introduscan el cutter entre el copo y el cono con un angulo paralelo al cono ,de a poco con cuidado como acerrando se va ir sepárando el copo ,cuando lo tengan totalmente separado saquenlo y dejenlo en un lugar libre donde este resguardado .recorten un retazo de placa radiografica de 8 cm de largo y el ancho va a ser de la circunferencia del entrehierro , ojo tiene que estar justo no tiene que exederce montaese , lo introducen asta el fondo veran que se unde la bobina ,no importa ,lo importante aca es mantener centrada la bobina para que no siga raspándo cuando quede reparado ahora si consiguen un baso
no muy grande con muho cuidado y algun palito tienen que colocar la cemento de contacto en la parte despegada sin exederce ,bien cuando terminen solo colocan el parlante boca arriba y posasn el vaso boca abajo en el cono esto lo hundira y quedara en posicion para que se pegue ,a las 24 hs que seque ,retiran el vaso y con cuidado el retazo de placa preparan el copo con un poco de plasticola lo colocan en la misma posicion y coloquen un baso que tenga el mismo diametro que el copo y lo dejan secar 24 hs listo
Audio
usar herramientas que correspondan ,pueden evitar esto

mantenimiento













link: http://www.youtube.com/watch?v=8p4qBjjDwIw



Amplificador, del latín amplificātor, es aquello que amplifica (amplía, dilata, extiende, aumenta la intensidad de un fenómeno físico). Puede decirse que un amplificador es un dispositivo que utiliza energía para magnificar la amplitud de un fenómeno.
djs
Amplificador: aparato que aumenta la magnitud del sonido. Los amplificadores permiten que las guitarras eléctricas emitan sonidos, ya que este instrumento no cuenta con caja de resonancia sino que las cuerdas vibran sobre una cápsula electromagnética y dichas vibraciones son amplificadas.
el amplificador de audio esta precente en muchos dispocitivos que diariamente usamos como en celulares reproductores mp3 televisores radiograbadores estereos minicomponentes etc.
hay varios tipos de amplificadores ,se diferencian en
clase : A tienen gran calidad de sonido y saturacion de cruce poco rendimiento ,consumen mucha energia y disipan mucho calor ,
clase AB son los mas usados tienen buen sonido y un rendimiento aceptable para el consumo de energia
clase B no de usan profecionalmente ,solo en telefonia intercomunicadores
clase c solo se usa en equipos de radiofrecuencia RF
clase D alcansan un 95% de rendimiento con poca dicipacion de calor
clases E, G y H dependen de la variación de la tensión de alimentación para minimizar la disipación de energía en los transistores de potencia en cada momento, dependiendo de la señal de entrad

ahora pasemos al mantenimiento ,desconecen todo y llevenlo a la mesa de trabajo ,saquen solo los tornillos que sujetan la tapa y retirenla
hacemos una inspeccion visual limpiando la tierra con un pincel sin forzar conecciones cables o componentes ,
en estos dias se usa mucho amplificadores con ventilacion forzada o sea con coller en este casso pueden conectar los parlantes para tener una carga y encender el amplificador para verificar el funcionamiento del cooler "VENTILADOR" si ven que tienen una velocidad reducida o nula a menos que sea de marca peavey u otros de primera marca que poeseen sensores, al elevarse la temperatura, el ventilador trabaja mas rapido,
Reparacion
GENERALMENTE ESTOS ,SE ALIMENTAN DE 12 VOLTS
si poseen equpos de marcas poco conocidas conectados a un puente rectificador con un transformador a 12 voltt CC CORRIENTE CONTINUA ,con tester en mano y el amplificador encendido coloquen una escala de 20 volt en continua y midan en la coneccion de los cables del cooler si estan precentes los 12 v tienen que retirar el cooler apaguen el amplificador ,para lavar el eje y buje saquen los tornillos que lo sostiene sin desconectar nada coloquen con la etiqueta hacia arriba y retirenla ,puedara una tapa plastica o de goma ,con un elemento punsante la sacan y queda al descubierto el eje ahora con el cooler en mano pongan unas gotas de alcohol y den marcha al amplificador durante unos minutos , si en ese tiempo recupero su velocidad ,pieden colocarle unas gotas de aceite multiuso o w 40 si no recupero velocidad reempacenlo por otro de las mismas caracteristicas

falsos contactos en amplificadores : muchas veces pasamos por el problema de usar algun equipo que con el tiempo comiensa a tener dificultades al amplificar , como cortes de sonido y muchas veces con un golpecito de costado lo hacemos funcionar ,pero no tiene que ser asi
lo primero es averiguar donde esta el falso contacto y preferentemente revisar para evitar otros falsos
tener en cuenta que no hay que hacer movimientos de cables y conecciones exesivas pues muchos de ustedes pueden cortar varias conecciones y posteriormente tener problemas al reconectar en orden inutilisando el equipo
primero iremos al principio revisar enchufe y cable de energia tienen que estar en buenas condiciones ,si el echufe tiene movimiento entre las patas , desarmar y ajustar para que quede firme ,si no tiene solucion susttituir por uno de las mismas caracteristicas ,el cable de alimentacion no tiene que tener corter en el aislante o pelado
si el desperfecto esta cerca de el echufe pueden cortar ese tramo fijarce que que no tengan problemas con el tamaño que les queda si no reempasenlo
fichas de coneccion de entrada y salida ,las de entrada generalmente son: jacks ,rca , canon ,estas 2 ultimas es dificil que tengan problemas de falsos .verificar siempre que no tenga movimiento con respecto al gabinete ,la tuerca tiene que estar apretada para que no gire , un problema muy comun en los falsos, el fleje del vivo tiene que hacer precion en la punta de la ficha macho cuando se conecte ,si no es asi con la pinza pueden darle um poco de precion , ojo no mucho, pueden desformar el fleje ,
en la salida pieden tener borneras a roscas ,a precion ,speakon profecionalmente ,si es un equipo casero y tiene fichas jacks en la salida? !MAL! importante , nunca hay que usar estos en las salidas de parlantes ,tienen muy mal contacto y producen perdidas y baja amortiguacion
fusibles generalmente estan a la vista en el panel trasero del ampliuficador, tienen la funcion de destruirse cuando hay un desperfecto en el equipo evitando mayores daños, siepre tenemos uno en la entrada de fuente y uno por cada salida,aclaracion ,si el equipo es muy sofisticado ,tiene un chip que controla todo en el arranque evitando la necesidad de fusibles a la salida ,bueno estos estan preparados para trabajar con la corriente sirculante ,
sacar fusibles ,de a uno ,no mesclar siempre fijarse que no esten sucios o con alguna mancha verde , sulfatado, si es asi tienen que reemplasarlo con el porta fusible deben tener en cuenta que pasa mucha corriente y un falso contacto es perjudicial
falsos contactos en placas amplificadoras y pre tenemos que saber que el amplificador ,tiene una fuente de poder ,una placa que tiene varios componentes electronicos asociados la cual es la encargada de amplificar la señal de audio

aclaro este punto antes de desmontar algo marquen las conecciones con una fibra indeleble ,hagan un croquis, no dejen nada al vuelo , no muevan mucho las conecciones eviten que se corten los cables y las soldaduras
veremos que hay un monton de diseños diferentes pero su finalidad es la misma
bueno .hay amplificadores profecionales que no fueron diseñados para ser portatil o sea llevarlo de un lugar a otro y con el tiempo comiensan los problemas de falsos contactos ,muchos de estos contienen fichas que intreconectan los modulos ,estas casi siempre hay que darle mantenimiento y limpieza, en mi opiñon ,prefiero siempre anularlas soldando las conecciones pero en el caso de ustedes es mas facil el mantenimiento
saquen las fichas de una por vez .pueden limpiar los machos y hembras con alcohol isopropilico , tambien pueden limpiar en seco los contactos machos con una goma de borrar ,es eficiente, traten de no mover muho las fichas ,eviten cortes en las soldaduras las fichas hembra pueden darle un poco de precion a sus contactos con una aguja "ojo depende que modelo"

falsos por soldaduras ,este puede ser el problema mas comun en los equipos ,se pueden diferenciar de otras soldaduras por su opacidad y color mas oscuro,tal vez les a pasadoque se corto el sonido y tras dar un golpecito de costado para que el equipo vuelva a amplificar
bueno al equipo que es el mas problematico ? no lo nombrare ,ya lo queme demaciado en este post
solo dire que tiene su mayoria un integrado amplificador STK XXXX de sanyo estos equipos son ogareño ,estan diseñados para durar aproximadamente 7 años ,no mas pero aqui u otros paises de sudamerica lo usamos hasta que no da mas ,tambien muchos de los chicos que se an iniciado como djs en un momento usaron estos equipos pára amplificar por pre el coste de un amplificador esta fuera de su alcance ,.y llevandolo de un lugar a otro comienza el famoso corte de sonido y golpecito al costado para que vuelva
poe ahi muchos solucionaron el problema comprando un amplificador pro ,pero les quede tirado este dicho equipo
,todavia no es tarde pueden salvarlo en vez de tenerlo como masetero
solo tienen que llevarlo a la mesa de trabajo y destaparlo,solo saquen los tornillos necesarios para estraer la tapa
si esta echo? quedara una placa de color verde con muchas soldadsuras de costado ,esta es la
importante ahora con cuidado volteen el equipo para que esa placa quede de plano las soldaduras , donde vamos a trabajar ,con el soldador caliente y dessoldador en mano lentamente y con cuidado ubicamos el integrado ,este estara en la parte mas baja o parte se la base del equipo se reconose por que tiene mas de 30 soldaduras en una sola fila bueno si lo encontraron ,pueden comensar a desoldar todos los contactos ,con el desoldador saquen todo el esaño y sin recalentar mucho ,pueden destruir la placa o el integrado cuando este listo , con el sepillo se dientes y alcohol isopropilico laven la parte que trabajaron ,dejen secary comiensen la tarea de soldar con estaño , traten de usar el estaño necesario si exederce ,trae problemas si se les exedio
y quedaron un par de patas unidas? ,con el desaoldador saquen el exedente traten de estar tranquilos y ser prolijos ,
cuando terminen vuelvan a limpiar con el alcohol para visualisar bien como quedo para retocar si quedo algun error

filtrado de fuente en amplificadores : todo amplificador tiene una fuente de alimentacion esta compuesra por un transformador de poder un puente rectificador o taco , o 4 diodos puestos en configuracion para sacar una tencion positiva , negativa y por ultimo 2 o 4 capacitores electroliticos para filtrar y acumular corriente cuando nuedtro amplificador necesite poder
equipos
Reparinga cuidado y mantenimiento de equipos para sonido
sonido
bueno estos ultimos ,los capacitores en esta face ,son encargados de almasenar cargas de corrientes con el tiempo se resecan y se abren en consecuencia haciendo un mal filtrado en consecuencia el amplificador comienza a hacer un pequeño zumbido agrabandose con el tiempo y con un final esplosivo pues estos rebientan ,para evitar este problema si ven sus cabesas hinchadas , es tiempo de reemplasarlos ,recuerden de anotar los datos para conseguirlos posteriormente un ejemplo siempre primero los microfaradios o uf y, despues el voltaje, la tolerancia y por ultimo la temperatura recomendable de 40 a 110 c
si tienen un equipo tiene muy poco uso y los capacitores hinchados pueden reemplasar por unos de un poco mas de voltaje tal vez los capacitores que fueron puestos por el fabricante ,son economicos o muy justos para la corriente que trabaja en esa etapa o hay un problema en el trafo o el puente tal ves en este caso deveran llevarlo a un tecnico si dichos capacitores se hinchan nuevamente
para cambiarlos anota la pocicion ,estos tienen grabado en un costado una franja con signos negativos - - - - - - -
si el equipo es muy viejo y tienen los capacitores marca siemens color naranja estos tienen gravados el signo positivo + + + + + + , a no confundirse con los dignos porque si se colocan con la polaridad invertida estos esplotan ,di estas dudando sera mejor que lo lleves al tecnico y evitaras problemas o daños fisicos si entiendes de la materia reeplasalos de uno por vez
Audio
esta imagen es de otro post que tengo pero la idea de la polaridad de los electroliticos es asi


espero que les sea util ,otro dia sigo con el resto que da para mucho el tema espero sus criticas comenten

les comunico que todo esto es bajo la responsabilidad de ustedes ,las reparaciones que e mencionado en mi caso tubieron buenos resultados

5 comentarios - Reparinga cuidado y mantenimiento de equipos para sonido

@maxusgrosso
excelente post che justo me estoy haciendo un parlante, te dejo mis 10 del dia
@DONKOJONES +1
No voy a discutir, es mi experiencia personal, es lo que he estado usando por mucho tiempo obteniendo resultados optimos, otros metodos son bien recibidos.

Te voy a dejar dos tips super utiles:

1. Para limpiar las correderas de los mixer (potenciometros lineales) vas a usar alcohol isopropilico o isopropanol, no soy un experto en quimica, pero cuando pregunto usando cualqueira de los dos nombres me dan lo mismo. Es un alcohol fuerte y altamente volatil, limpia los canales y se evapora rapidamente. Una botella puede costar 1 dolar y te dura bastante.

mantenimiento

Lo aplicas a presion, con una jeringuilla, haciendo que la aguja irrigue todo el canal internamente.

No le eches corium ni liquidos similares, ni de esos que te recomiendan en el almacen.

2. Para limpiar los potenciometros estilo "perilla", mira bien que si el equipo no es modelo muy reciente, es posible que no encuentres potenciometros de remplazo, los puedes encontrar mas cortos, mas largos y aunque tengan la misma capacidad, capaz y no encaen en tu aparato, bueno ... posiblemente sobretodo cuando lo giras y mete ruido, o el sonido se vuelve intermitente, el tipico...NO LO TOQUES QUE SE PUTEA...

djs

bueno en ese caso echale aire a presion, yo cuando no tengo soplador a la mano, le quito la tapa y llevo el equipo a la estaciond e servicio, ahi cojo el compresor y le tiro 1 minutos de aire y listo, de vuelta a casa. Luego cuando este limpio...metele WD40 por los orificios y listo, le echas, giras a un lado y otro, repites, luego dejalo secar, tomate tu tiempo, yo si lo hago hoy, lo dejo destapado toda la noche, al dia siguiente ya lo pruebo, siempre he tenido buenos resultados, es suerte que al parecer solo me he topado con potenciometros sucios.

Espero les sirva.
