Controlar foco con control remoto de TV.

Que hay taringueros!!! esta ves les presento un circuito sencillo para controlar focos de su casa con el control remoto de cualquier aparato incluso con el infrarrojo de su celular, sin mas comentarios les dejo unas imagenes del proyecto armado, el diagrama de conexion y un video para que chequen que funciona.

Material:

-Un sensor IRM-8601S.
-Un circuito integrado 74LS04.
-Un circuito integrado 74LS76.
-Un capacitor de 82 uF a 16v.
-3 led de color que quieran.
-Un moc3021.
-Una resistencia de 180 ohms a 5 watts.
-Un triac 2N6071.

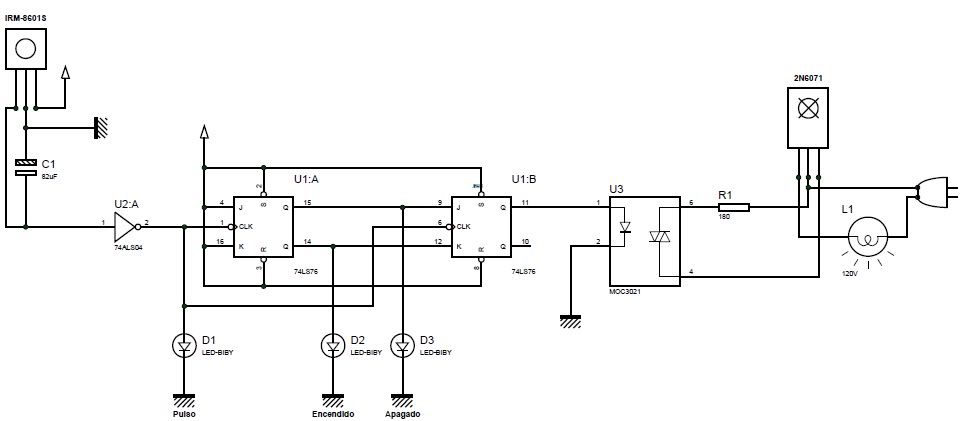

El diagrama de coneccion es el siguiente:

Controlar foco con control remoto de TV.

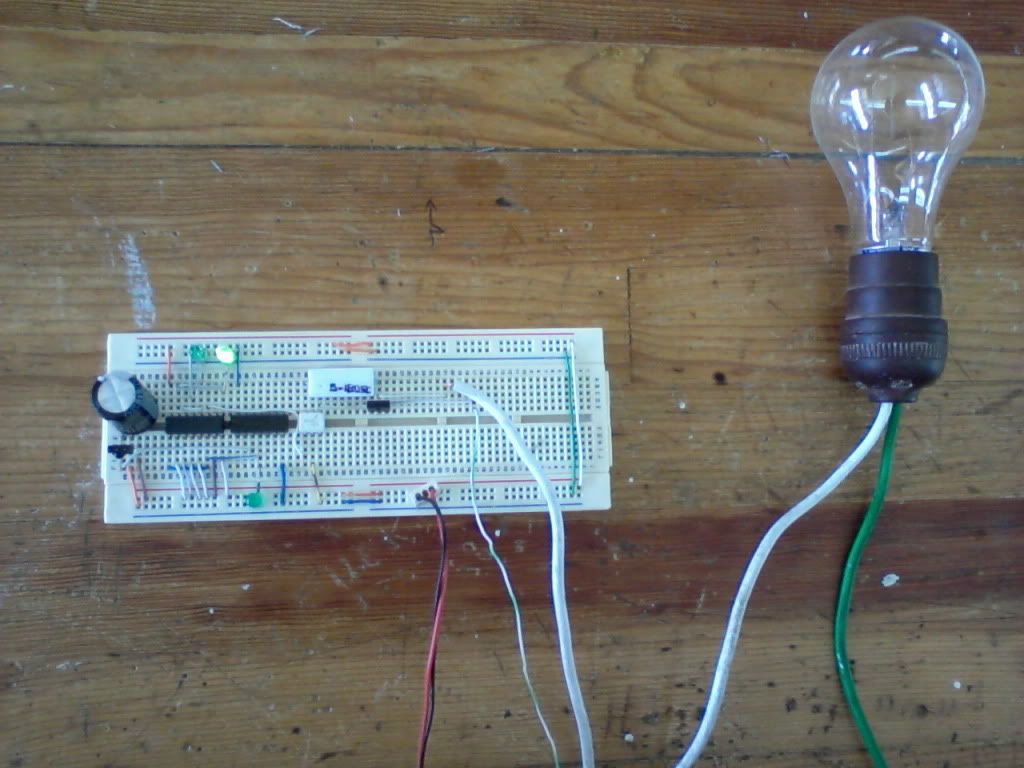

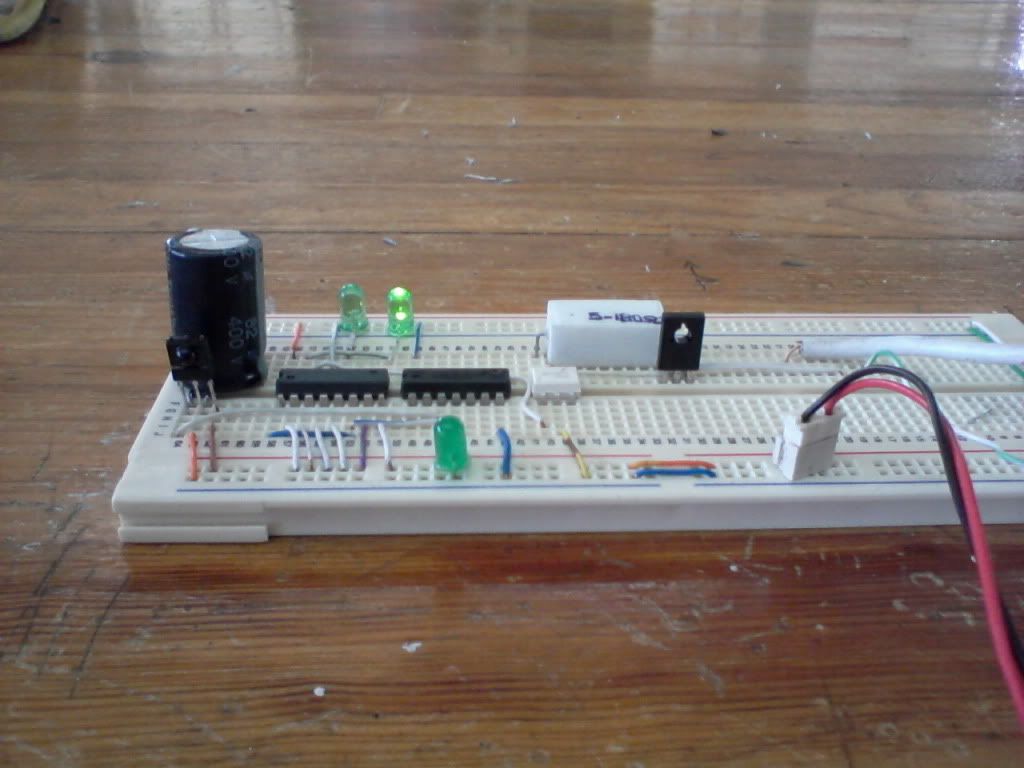

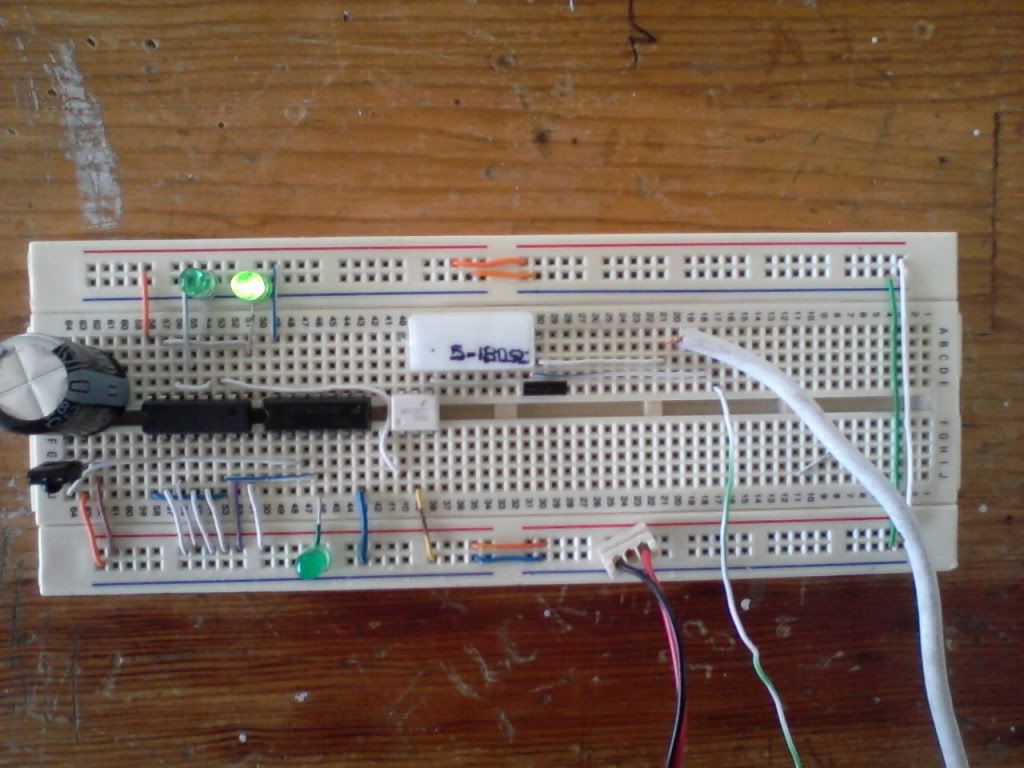

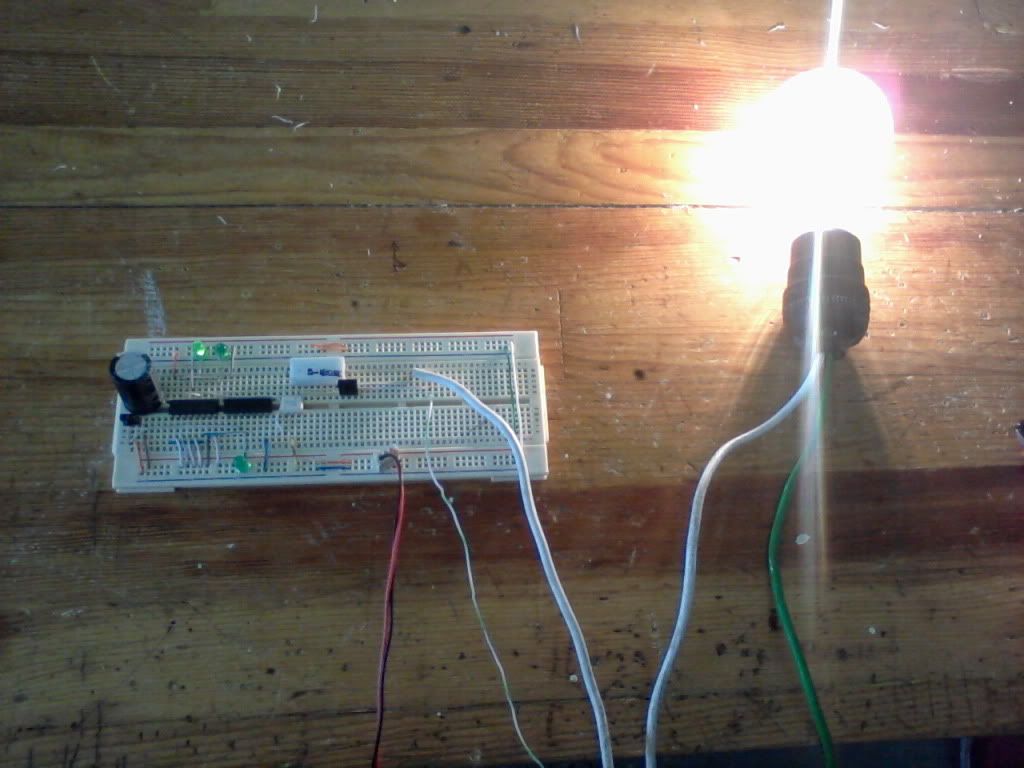

Aca unas imagenes de como esta armado en una tableta de pruevas "Protoboard"

electronica

control

TV

foco

Y aca un vido de su funcionamiento:


link: http://www.youtube.com/watch?v=xUilAX4AAs8

Espero que les sea de ayuda y les haya gustado, el diseño es propio no lo saque de ninguna web y esta 100% provado, hasta la proxima.

Los invito a que pasen por mi post anterior:

http://www.taringa.net/posts/hazlo-tu-mismo/12468367/Lampara-de-luz-de-luna-automatica-para-acuarios_.html

Pd. Se aceptan puntos ...

Fuentes de Información - Controlar foco con control remoto de TV.

El contenido del post es de mi autoría, y/o, es un recopilación de distintas fuentes.

Tags: electronica | control | TV | foco

Dar puntos
121 Puntos
Votos: 20 - T!score: 6.5/10
  • 7 Seguidores
  • 16.918 Visitas
  • 41 Favoritos

32 comentarios - Controlar foco con control remoto de TV.

@locuratotal Hace más de 3 años
ME gusta mas el por aplauso
@bactermaniaticoer Hace más de 3 años
gracias amigo te dejo 5 puntos en el otro post para q seas new
@ssaaul24 Hace más de 3 años
como cuanto cuesta todo eso?
@8jin_ Hace más de 3 años +1
Muy bueno , tal vez lo intente hacer +10
@gorderobcs Hace más de 3 años +1
muy bien hecho!
@Luiziko Hace más de 3 años
tienes que mantener pulsado el control para que se mantenga prendido?? o solo necesitas pulsarlo una vez???
@Luiziko Hace más de 3 años
Una pregunta mas cual es la distancia maxima que soporta ??
gracias por la respuesta
@dj_dark009 Hace más de 3 años
muy bueno amigo felicidades!!!!! +10
@AndyDragon Hace más de 3 años
pandamapache dijo:
locuratotal dijo:ME gusta mas el por aplauso


¿?

Ese sistema en el cual aplaudes y se enciende la luz, otra vez y se apaga.
@nuevojuan Hace más de 3 años
En la imagen usas dos 74LS76 o me equivoco?
@SoyDeGloria Hace más de 3 años +1
No cuesta mas de 10 pesos ! la Electronica no cuesta nada ! Metanle pata a la electrónica,no se le asusten que por lo menos caro no es...(Futuro tecnico electronico)
@dj_dark009 Hace más de 2 años
disculpa cualquier control remoto funciona con este sensor o tiene que ser de una marca especifica el control??
@1988edadmedia Hace más de 1 año
Estudiaste ingenieria en computacion verdad? xD
@1988edadmedia Hace más de 1 año
@pandamapache na nomas es que ven mucho esas cosas
@pandamapache Hace más de 1 año
@1988edadmedia No jeje yo estudi Ing en Sistemas Electronicos!! Saludos!
@BestDravenLA Hace más de 11 meses
@pandamapache yo voy a estudiar eso, algun consejoo??
@diegolinkinpark Hace más de 1 año
Una pregunta, ¿Enciende con cualquier boton del control remoto o solo con el de Power?
@pandamapache Hace más de 1 año
Si cualquier boton del control lo entiende!!! Saludos...
@TrokBknm Hace más de 1 año
el sensor IRM-8601S esta difícil conseguirlo fui al centro y no lo encontré vivo por el DF alguien sabe donde lo venden
@pandamapache Hace más de 1 año +1
Si no encuentras ese sensor como tal puedes buscar un sensor de diferente matricula pero misma funcionalidad, todas las tv tienen este sensor...
@deathxxx Hace más de 1 año
se me hace q algo se puede quemar : P ...alguien lo probo por un tiempo?
@pandamapache Hace más de 1 año
Jejeje lo unico que se puede probar es tu pupila por estar bien como se prende y apaga el foco de ahi en fuera el circuito esta 100% probado...
@Erickkkkkkk Hace más de 1 año
Olle donde puedo conseguir esos materiales?, soy de la paz, baja sur
@pandamapache Hace más de 1 año
En una tieneda donde vendan cositas de electronica o por internet en Mexico en AG Electronica, saludos!!!
@elbosh Hace más de 1 año
el control no se tiene que codificar o algo asi ?
@pandamapache Hace más de 11 meses
No, nada de eso, con cualquier control funciona, saludos!
@SaulAngelOrozcoC Hace más de 11 meses
muy buen proyecto estoy planeando armarlo, pero tengo una consulta, yo soy de La Paz Bolivia, aqui utiliza 220V de corriente alterna en todos lados, y note que tu circuito es para un voltaje de 120V ca, la pregunta es el circuito funciona con ese voltaje de 220V?? o si se necesitan hacer cambios cuales son??, gracias de antemano +5
@pandamapache Hace más de 11 meses
No ningun cambio se tiene que hacer, saludos!
@bartozy Hace más de 11 meses
lo tendras en PCB, ¿por favor?
@pandamapache Hace más de 11 meses
No, lo siento, solamente lo deje armado en un Protoboard, saludos!
@rix341 Hace más de 11 meses
Gracias esta muy bueno me ayudo con una materia, el problema es conseguir el irm, para lo qe los qieran hacer el irm lo pueden conseguir de un televisor o vallan a un local donde reparen tv's y demas cosas y ahi seguramente lo consiguen... grax por el aporte
@pandamapache Hace más de 11 meses
Me da gusto que te haya servido amigo, gracias pro comentar!! Saludos
@Jos37 Hace más de 10 meses +2
Hola, yo hice el proyecto con unos ligeros cambios debido a que no encontré ni el triac, ni el IRM. Usé el 2N6072A (que por lo que vi es casi igual) y en lugar del IRM usé un receptor IR que vendian en mi localidad (http://img.alibaba.com/photo/623877370/digital_tv_receiver_module_IR_receiver_module_DQIR_38313H9.jpg http://www.frino.com.ar/imagenes/ir3.JPG), que funciona también con luz IR a 38Khz.
El problema es que por lo general se queda en un estado, cambiar al otro estado es cosa de suerte y de tratar varias veces con el control remoto, no se si te pasa lo mismo a ti.

Yo creo que tiene que ver con la cantidad de pulsos que manda el control remoto con respecto a su protocolo de comunicación, es decir, para que el flip-flop conmute debe recibir una cantidad impar de pulsos de reloj o algo así.

¿Te pasa esto a ti? ¿Que me recomiendas?

acá un video de como me salió:
http://www.youtube.com/watch?v=j1ImRqEw64w&feature=youtu.be
@TrokBknm Hace más de 10 meses
Tienes razon lo solucione con un 555 XD a un seg
@anonimo3587 Hace más de 6 meses
Uhmmm... No se si me equivoque pero la funcion de ese juego de FF son solo para mantener un estado fijo cuando reciba un pulso del infrarrojo, si ese es el caso el motivo de que no funcione hay veces es que el primer FF en estado de basculación al llegarle el pulso estaría mostrando un nuevo valor en la salida Q pero a la vez como el sistema es síncrono el segundo FF estaría tomando esa salida entonces se va a bloquear un poco ya que la respuesta de cambio de estado toma un tiempo (que es m
@anonimo3587 Hace más de 6 meses
Me olvidaba el pulso que entra al FF tipo D si no me equivoco ya no es necesario negarlo. En todo caso puedes medir el voltaje de ese pulso ya que en la vida real puede variar mucho y eso afecta al circuito, si es el caso te recomendaría un negador de Smith (no recuerdo como se escribe) para evitar el rebote también es muy usado para los pulsadores ya que entrega voltajes exactos 0v y 5v y asi evitas los rebotes. Saludos.
@richy08 Hace más de 10 meses
lo pase a circuito impreso y no funciona, ya lo hice dos veces por que pense que el impreso tenia algun error, pero no, todo esta igual que en el proto y aun asi no funciona, muy raro pero solo funciona en proto
@Gerchuzzz Hace más de 3 meses
quisiera saber cuanta es la tensión que le estás dando a la protoboard. Porque busque los datasheets y todos los integrados aceptan 5 volts máximo. Usas algún trafo de celular o qué?
@rarx Hace más de 2 meses
con que fuente es alimentado el circuito o es a 110v??
@danmilord Hace 4 días
amigo felicidades..
estoy iniciando mis estudios queria saber si me podrian decir elfuncionamiento general del circuito porfavor
