Como armar un pc y sus partes

Hola taringeros, hoy les explicare como armar un pc y sus componentes.

Como armar un pc y sus partes

Primero veremos que en el mercado se encuentran infinidad de componentes para armar de diferente forma una computadora, de varias marcas de memorias, de procesadores, de mother boards (tarjeta madre en español), de cases ( la torre, el gabinete, en español), discos duros, tarjetas de video o graficadoras, en fin, varían de marcas y de diferente gama, al referirme a gama quiero decir que existen de un mismo componente varios grados de calidad, por ejemplo hay mother boards del mismo socket pero unas de mejor calidad y otras de menor calidad, aunque sean de la misma marca, ¿esto porque? Pues cada persona le da un uso diferente al pc, por ejemplo puede ser para entrar a internet y revisar correo, usarlo para escribir textos o usarlo para juegos, podemos comparar que una pc para juegos necesita componentes de más calidad que uno que sea para entrar a internet, entonces una persona que lo necesite para internet no comprara unos componentes que sirvan para armar una pc de juegos, por eso en el mercado existen todos estos componentes en diferentes gamas, que podemos clasificarlas en gama baja, gama media y gama alta, hay otros que son intermedios, como gama baja-media y gama media-alta, su necesidad de crearlos porque en verdad en el mercado hay muchos componentes de pc y se pueden crear estos tipos de pc a estas diferentes gamas.


modding


Ahora veremos los componentes del computador. El computador tiene varios componentes esenciales, los mínimos con los cuales uno debe contar para que prenda el pc, ya los demás son agregados para las diferentes tareas que uno requiera.
Primero tenemos al PROCESADOR, que es el cerebro del pc, es el que realiza los cálculos y la velocidad con que realiza los cálculos se les llama Hertz o frecuencia, si recuerdan su curso de física en el colegio o universidad recordaran que la frecuencia es el número de ciclos por segundo, y esto en el pc se traduce como la velocidad a que el procesador hace sus tareas.


nvidia


Los procesadores han ido evolucionando durante estas dos últimas decacadas, han mejorado en su velocidad, han pasado de 100Mhz (100 mega Hertz) hasta las actuales que llegan a 5Ghz (5 Giga Hertz) y si se le aplica overclocking (forzar el procesador mediante software para cambiar la frecuencia de una baja a una más alta y así obtener más velocidad, pero menos vida útil ya que se genera calor). También han pasado de un núcleo de procesamiento a más de dos, es como tener dos o más procesadores en uno solo. Lo otro es que su proceso de manufactura ha pasado de micrómetros (um) a nanómetros (nm), en la actualidad hay procesadores de 45nm y 32nm para uso comercial. Y lo demás seria sus mejores en tecnologías que ya vienen incluidas en ellos, como su memoria cache, las instrucciones MMX, SSE2, SSE3, SSE4A 3DNow!, NX bit, Cool'n'Quiet etc. lo que hace es mejorar la compatibilidad de aplicaciones de software con el procesador.
Ahora vamos a ver que procesadores hay en la actualidad y quienes los crean.
En el mundo de los procesadores, también llamados microprocesadores por su tamaño, existen dos fabricantes de ellos, los cuales son INTEL (me imagino que todos lo conocen) y AMD (Advance Micro Device) que en el público poco familiarizado con los pc muy poco conoce AMD, ya que INTEL tiene muy fuerte su mercado comercial.


intel


Ahora como existen estos dos principales fabricantes, cada uno tiene su socket (es el dispositivo donde va conectado el procesador en la mother board).
Los últimos sockets de INTEL son el lga775 y los más recientes que son los lga1155, 1156 y el 1366

Los procesadores compatibles

con el socket lga775 son
CELERON,
DUAL CORE
CORE 2 DUO
CORE 2 QUAD

amd


Para el socket lga1155, 1156 y 1366 primera y segunda generación
CORE i3
CORE i5
CORE i7


procesadores


Ojo en cada uno de estos procesadores se ramifican otros con el mismo nombre que lo único que varían son las frecuencias, sus cantidades de memoria cache y en el caso de los del socket lga1155 su generación, por ejemplo el core 2 duo tiene varias versiones, como puede ser el CORE 2 DUO e5200 y el e5800. En el CORE i7 está el 980x y el 2600k. Siendo estos dos últimos de la línea i7 los procesadores más rápidos y eficientes del mercado, pero eso sí, con un precio elevado.


En los procesadores de AMD has diferentes sockets, están el AM2, AM2+, AM3 y AM3+, en AMD esta la peculiaridad de que diferentes procesadores pueden trabajar en diferente socket, por ejemplo hay procesadores que son para socket AM3 y pueden trabajar en AM3+ y AM2+, como puede ser un phenom II. Estos sockets surgen ya que AMD va sacando nuevos procesadores con diferentes tecnologías y necesitan de nuevos sockets para aprovecharlas pero siendo aún compatibles con los anteriores procesadores, es como una actualización.
Los procesadores compatibles

con AM2 son
Sempron
Athlon 64
Athlon 64 x2

Para el socket AM2+
Sempron 140
Athlon 64
Athlon 64 x2
Athlon 64 x3
Athlon 64 x4
Phenom x2
Phenom x3
Phenom x4

Para el socket AM3
Sempron 140
Athlon II x2
Athlon II x3
Athlon II x4
Phenom II x2
Phenom II x3
Phenom II x4
Phenom II x6

gabinete


Para socket AM3+
Fx-4000
Fx-6000
Fx-8000


memoria ram


En los cuales también se ramifican varias versiones del mismo procesador, por ejemplo en hay un Athlon II x2 240 y uno 250, su diferencia es que varía la frecuencia, también AMD saca al mercado procesadores con el logo black edition, el cual indica que el procesador es muy bueno para el overclocking.
El procesador tope de AMD es el fx-8150, este procesador cuenta con 8 núcleos físicos, es relativamente nuevo, salió en el mes de octubre de este año (2011) y hay que esperar a ver algunas mejoras, ya que en si su rendimiento está por debajo de un INTEL CORE i7 2600k que solo es de 4 núcleos.
Lo bueno de AMD es que sus precios son accesibles y algunos de sus procesadores se les puede desbloquear núcleos, por ejemplo puedes convertir un phenom II x3 en un Phenom II x4 si tienes suerte, porque no todos tienen la opción. (Esto a mi parecer es una estrategia de mercado para que los clientes compren a AMD ya que nosotros somos muy necios o tenemos un espíritu explorador y nos gusta estar haciendo overclocking, desbloqueando núcleos, etc. AMD aprovecha muy bien nuestra curiosidad.)
Aquí termina lo de los procesadores, solo es algo para que conozcan lo que está en el mercado actualmente y se familiaricen un poco.

ati radeon

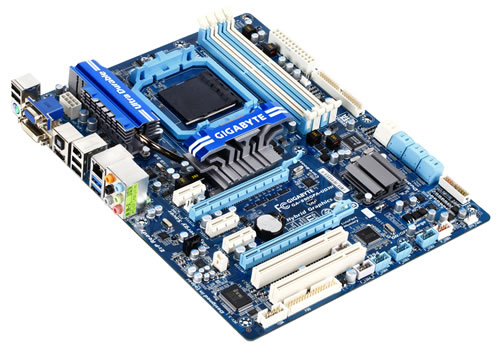

Luego la Mother Board o tarjeta madre. Este componente muy importante donde van conectado todos los demás componentes en el interior, como son: el procesador, la fuente de poder o alimentación, las memorias ram, las tarjetas de video, las tarjetas de radio y televisión, modem, tarjeta de audio, conectores frontales, unidades lectoras (dvd, blue-ray, de memorias), los discos duros, los extractores o abanicos, etc. y por la parte exterior va conectado: el mouse, el teclado, la pantalla o monitor, dispositivos usb (impresioras, memorias flash o conocidas como memorias usb, etc), en fin, todo va conectado a la Mother Board, por eso su nombre, tarjeta madre, es la mamá de todos ellos.

A la hora de obtener una mother board debemos tener en cuenta la compatibilidad del procesador que tengamos o viceversa. En el mercado existen muchas boards y diferentes fabricantes, por nombrar a los más reconocidos: Asus, MSI, Gigabyte, EVGA, ECS, Biostar, pcchips, INTEL, Asrock, XFx, entre otros.

Asus

La mother board tiene muchos componentes, en el mercado existen dos tipos de boards por asi decir, board para procesadores INTEL y board para procesadores AMD, de estas dos varian son el socket que este tiene que es lo esencial para el tipo de procesador que uno tenga, tambien varian los chips que vienen en las boards, llamados southbridge y northbridge (puente sur y puente norte, traduciéndolo al español), si uno toma la mother board con sus salidas exteriores mirando hacia la izquierda, uno puede notar que hay dos chips grandes, normalmente tienen disipadores de aluminio o cobre, vemos que uno se encuentra más arriba que otro, por eso el nombre de northbridge y el de abajo que toma el nombre southbridge. Los chips más reciente en AMD son el 990FX como north bridge y el SB950 en el south bridge y en INTEL el X58 como north bridge y en el chip ICH10R en el south bridge, los chips controlan los diferentes componentes de la board, como son los puertos pci, los pci express, los puertos sata, los usb, puerto Ethernet, el de audio, el de video, mouse y teclado (llamado puerto ps/2), las memorias ram, puertos ide y puertos floppy.
Aparte de del socket y los chips north bridge y south bridge, los demás componentes son comunes entre estos dos tipos de boards, aquí están con una pequeña explicación.

overclocking


*Puerto PCI, estos conectores sirven para conectar tarjetas de red, tarjetas de radio y televisión, de audio, por mencionar los más utilizados, es de los conectores más antiguos que aún existen en las boards.

*Puerto PCI express x1 estos cumplen la misma función que el puerto PCI solo que son más rápidos y reciente tecnología.

*Puerto PCI express x16, x8 y x4. Este conector es para las tarjetas de video, en una mother board pueden haber hasta 7 conectores de este tipo, ¿para qué tantos?, pues para conectar hasta 4 tarjetas de video en paralelo, por medio del puente crossfire o SLI. (Luego explicare en que consiste el Crossfire y el SLI). En la actualidad existen varias versiones del PCI Express, está la versión 1.0, la 1.1, la 2.0, la 2.1 y la 3.0, las versiones varían en el ancho de banda que permiten entre la tarjeta de video siendo la versión 3.0 la de más ancho de banda y la versión 1 la de menor. Y lo de X16, x8 y x4 es como un multiplicador, entre más alto, más ancho de banda.

*Conectores SATA o Serial- ATA estos sirven para conectar las unidades lectoras y lo más importante el disco duro, existen tres versiones, el SATA I de velocidad 1.5 Gb/s, el SATA II de 3Gb/s y el SATA III de 6Gb/s.
*SLOT de MEMORIA RAM en este va conectadas las memorias RAM, las cuales varían en el tipo de memoria soportada, como son las DDRI (ya no se fabrican), las DDR2 y las de última tecnología las DDR3. Los slots en una mother board pueden ser 2, 4 y 6, comúnmente, hay servidores en los cuales hay hasta 12 o más slots para memorias. Algunas mother boards tienen el soporte para la tecnología dual channel, esto lo que hace es duplicar la velocidad de la memoria si se conectan 2 memorias iguales. Las mother boards vienen con los slots del mismo color, si son 4 slots, se notara que 2 slots serán de un color y los otros 2 de otro color, esto es para indicar que si se conectan dos memorias en slots de mismo color se activa la tecnología dual channel, si son 6 slots, 3 slots llevaran el mismo color, para hacer el triple channel.

*Conector IDE y FLOPPY, el IDE es para conectar los discos duros de tecnología IDE, y las unidades lectoras IDE, mientras que el FLOPPY es para conectar una unidad de disquete, estos conectores están desapareciendo. (Pero pienso que es importante que aun estén disponibles, ya que de pronto por alguna razón se dañe el controlador SATA y la board quede inservible, puede pasar)

*Conector PS/2 este conector exclusivo para mouse y teclados, el conector para el teclado es de color morado, y del mouse es de color verde, pero ya en esta época hay conectores híbridos, sirven para mouse y teclado, se diferencian en que el conector trae la mitad pintada de color morado y su otra mitad de color verde, algunas boards no lo traen ya que hay mouse y teclados que son conectados por medio del puerto USB. (Pero es importante que los traigan, ya que se puede dañar los controladores USB, como me paso con una board que no tenía PS/2 y sus puertos USB no funcionaban, así que no podía ingresar al pc por ningún medio).
*Conector VGA o D-Sub, este conector es para pantallas o monitores, es el más antiguo de los conectores que hay en el mercado.

ddr2

*Conector DVI este conector es para pantallas o monitores con salida digital de alta calidad

*Conector HDMI este conector para pantallas o monitores con salida multimedia digital de alta calidad full HD 1080p y audio de 7.1 canales, ideal para películas en formato blue-ray.

Puertos USB, la mother board puede soportar varios conectores usb, los cuales se ubican en la parte exterior trasera de la board, y otros conectores internos de la board para conectarlos a los frontales del gabinete. Existen tres versiones de USB, está la versión 1.1, la versión 2.0 y la última versión reciente de 3.0. varian es en la velocidad de transferencia, siendo la USB 3.0 la más rápida hasta 5Gb/s.

Salidas de audio, las salidas traseras del audio en la board soportan 2, 4, 5.1, 7.1 y 8 canales de audio. Tiene salida para micrófono. Hay dos tipos, de tres salidas y de 6 salidas, las de 6 salidas normalmente son para soporte de 7.1 canales y 8 canales ya que se puede conectar el bajo, y los otros parlantes adicionales que dan otros efectos, si estamos viendo alguna película por ejemplo en nuestro teatro en casa.

S/PDIF salida de audio óptico de alta fidelidad, para conectar nuestro teatro en casa.

Conectores de CPU FAN y SYSTEM FAN, en el CPU fan se conecta el disipador del extractor que van encima del procesador, este conector tiene 4 pines, algunos conectores del disipador puede que tenga 2 o solo 3 pines, pero no importa porque este encaja, los demás pines son para controlar la velocidad del disipador cuando sienta que el procesador está por encima de su temperatura habitual.

CLEAR MOS este conector es de solo 2 pines o 3 pines, dependiendo del diseño de la board, su función es que cuando se unan estos 2 pines, por medio de un conector puente o simplemente colocando la punta del destornillador haciendo contacto entre los 2 pines, la configuración de la board se borre y se obtenga la configuración de fábrica. ¿Para qué nos sirve? A veces que nosotros hacemos un mal overclocking el pc no quiere arrancar y no tenemos como entrar al BIOS para cambiar la configuración del pc, entonces esta herramienta nos permite “resetear” la mother board y volver configurarla evitando el daño de esta.

ATX power en él va conectada la fuente de poder, es por donde la mother board recibe la energía para arrancar y darle energía a todos los componentes que ella tiene, los más recientes tienen 24 pines, aunque existen otros más antiguos de 20 pines.

ATX 12V este es un conector de 4 pines en el cual va conectado un cable que viene de la fuente que le da energía extra al procesador, en la actualidad existen conectores de 8 pines, esto le da más energía a los procesadores que tienen 2 o más núcleos y demandan más energía para su funcionamiento estable.

Batería está permite que la configuración en el BIOS no se borre, dándole energía constantemente después de ser apagado y desconectado de la corriente el pc, cuando la batería esta baja, normalmente, la mother board envía una señal indicando esto.

crossfire

Otro componente importante en la mother board es si sí o no tiene video integrado, este chip de video casi siempre viene integrado en el north bridge, y como era de esperarse para INTEL y AMD casi siempre usan diferentes chips de videos integrados, AMD usa la línea de chips de ATI actualmente (AMD compro la empresa fabricadora de chips de video ATI RADEON por tal razón AMD fabrica sus mismos chips de videos), los más recientes son HD 4200, HD 4250 y HD 4290, siendo este último el más rápido, el cual en las boards también llevan integrada una memoria RAM de 128 MB DDR3 dedicada solo al video, llamada SidePort . En el mercado aun circulan mother boards tipo AMD de gama baja con video integrado Nvidia el cual es el 6100, 6150 y el 7050.

En el caso de Intel el mismo fabrica sus chips de videos llamados HD Intel graphics, que son la serie 2000 y la serie 3000, las mas anteriores son el chip p45, pero en ocaciones tambien se utilizan chips de video Nvidia como el caso del 7050 en algunas boards de gama baja.

En las boards de gama alta, el video integrado casi siempre no viene y tampoco las salidas de video D-sub, HDMI y DVI, ya que normalmente vienen con mas de 2 slots pci express para conectar tarjetas de video, ya que sus chips soportan el crossfire y el SLI en modo X16, asi sacarle todo el jugo las tarjetas de video.

gigabyte


Las MEMORIAS RAM, estas son las que almacenan la información que el procesador está procesando en el momento, permitiendo una comunicación entre el procesador y las memorias, de la velocidad de la memoria y su capacidad dependerá la velocidad con que se comunique la información que va del procesador a tu pantalla en tiempo real, por ejemplo la música que estés escuchando en el momento, el juego que estés jugando, o el video que estés renderizando o comprimiendo algún archivo, etc. Las memorias tienen una frecuencia, en el mercado hay memorias de 667/800 para las memorias de tipo DDR2 y de 1066/1333/1600/1866/2000 y más con overclocking soportadas por las memorias DDR3. Las capacidades varían: 256Mb, 512Mb, 1Gb, 2Gb, 4Gb y 8gb. También debes observar que tu mother board soporte la capacidad que quieres agregar por slot y en conjunto y la tecnología, si es DDR1, DDR2 o DDR3.
En el mercado también hay varias marcas de memoria, algunos fabricantes son: g.skill, ripjaws, OCZ, Kingston, corsair, super talent, entre otras. Ellas vienen en distintas presentaciones, por ejemplo una sola memoria de 1Gb o puede ser un kit de 4Gb para dual channel ósea 2x2Gb, o el kit de triple channel, serán 3 memorias de iguales características, si es un kit de 6Gb será 3X2Gb, ósea 3 memorias de 2 Gb cada una.
Los precios de las memorias varían por la frecuencia y las latencias a las que ellas trabajan, entre más frecuencia, mayor será el precio, ejemplo, una memoria de 1600Mhz es más cara que una de 1066Mhz, normalmente las memorias de alta gama vienen con unos disipadores incluidos ya que a ellas se les puede aplicar overclocking y se calientan más de lo normal.

sli

DISCOS DUROS bueno, los discos duros en donde se almacena la informacion y tu sistema operativo, el que hace que todo funcione, ahi se guardan tus fotos, videos, juegos, archivos, etc. existen dos tipos de discos duros, los IDE que son mas antiguos y en via de extincion y los SATA que han ido evolucionando hasta el SATA III que tiene una velocidad de 6Gb/s, sus capacidades varian desde los 40Gb, hasta los 1500Gb o 1,5Tb, existen otros discos duros, que enrealidad no son discos, ya que son memorias flash, llamados ssd ( Solid State Drive) el cual son mucho mas rapidos que el IDE y el SATA, pero son muy costosos en comparacion con los demas, por ejemplo con el dinero para comprar un disco duro de 1Tb tipo SATA, puedes comprar un SSD de tan solo 40Gb, son ideales para tener instalado el sistema operativo en ellos.
las marcas en discos duros estan wenster digital, maxtor, samsung (no lo recomiendo, he tenido varios samsung y se me han dañado), seagate, hitachi.
Usb 3.0


Fuente de poder o alimentacion, esta es la que le da vida a la pc, es la que le suministra energia a todos los componentes mencionados aqui, tiene diferentes conectores, como lo son los conectores SATA, para conectar discos duros SATA y unidades lectoras tipo SATA, los conectores moles, que sirven para conectar los discos duros tipo IDE, las unidades lectoras tipo IDE y algunos extractores u otros componentes con este tipo de conexion, el ATX power de 20-24 pines para alimentar la mother board, el conector ATX 12V de 4 u ocho pines para darle mas energia al procesador, conector para unidades FLOPPY que es la de disquete y por ultimo los conectores PCI-EXPRESS que es para conectar tarjetas de videos que requieran mas energia que la suministrada por la mother board, este puede tener 6 pines u ocho pines, dependiendo de la potencia que tenga la fuente de poder.

chasis

en el mercado existen dos tipos de fuentes, las genericas y las de voltaje real
las genericas son las que su voltaje varia, no es estable en sus cajas puede decir 600w max, esto quiere decir que su voltaje varia de 300w hasta los 600w como maximo, pero en cambio las de voltaje real siempre dan el voltaje que indican por ejemplo, una de 450w siempre dara aproximadamente los 450w. las mas poderosas llegan a dar 1200w o 1250w, estas son muy caras, que son perfectas para hacer el llamado crossfire y el SLI, ya sea dual triple o quad, entre las de voltaje real existen dos tipos de fuentes, las modulares y las no modulares.
las modulares con los cables sueltos, para poderse conectar detras de la fuente cuando uno lo requiera y asi evitar muchos cables dentro del gabinete, mientras que las no modulares traen todos los cables pegados.

tarjeta de video

fuente modular

ddr3

fuente no modular

en el mercado hay fabricantes importantes de estas fuentes, por mencionar los mas importantes como es thermaltake, antec, corsair, coolmaster, power cooler, OCZ etc... al ver una fuente de estas marcas veras que lo que tienes es de calidad .

case



TARJETA DE VIDEO O GRAFICADORA

hablar de las tarjetas de video se llebaria mucho tiempo, por eso sere consiso y explicare algunas cositas no mas.
las tarjetas de videos son aquellas que se conectan en el slot pci xpress x16, x8 o x4, como su nombre lo indica su funcion es tomar la tarea de generar graficas que el procesador no puede hacer de forma rapida y con la mejor calidad, generar imagenes 2D y 3D, la tarjeta grafica acelera este proceso brindandote una imagen impecable gracias a las herramientas que vienen incluidas en la tarjeta de video, como shader model, el direct x y otras caracteristicas. su velocidad tambien se traduce en Hertz su frecuencia y tambien vienen con memoria incluida, como son memoria ddr2, ddr3 y las ultima que es ddr5, varian de 512mb hasta 4Gb, tambien pueden tener doble nucleo las tarjetas de video, pero esto demanda mucha mas energia.
su uso mas comun es para los juegos de ultima generacion y para el diseño grafico y arquitectura, como puede ser edicion de video y audio, y el modelamiento 2D y 3D en la arquitectura.

SUPER TALENT

existen dos fabricantes de chips de videos muy importantes, que son AMD ATI y NVIDIA, ellos son los dueños del mercado, saturandolo de sus potentes chips de video, ellos varian tambien de gama baja hasta los chips de gama alta, para diferenciar unas de otras debemos conocer las nomenclaturas que manejan cada uno de los fabricantes.

armando un pc

empezando por AMD ATI, su nomenclatura es muy facil aqui les mostrare como va, el primer numero es la serie, ejemplo la serie 3000, 4000, 5000 y la 6000. el segundo numero que sigue es el que da la gamma a la que pertenece,entre mas grande mejor, ejemplo 5700 es mejor que 5600, el tercer numero da la frecuencia y algunas caracteristicas que cambian entre esa misma gama, ejemplo una 5870 es mejor que una 5830 y una 5850, entre ellas puede haber diferencias entre la capacidad de memoria, la velocidad de la memoria, la velocidad del reloj del chip de video, etc. aqui una lista de las menor gama a mayor gama
hd 3550
hd 4670
hd 5770
hd 6890
hd 5870
hd 6990
podemos observar que la hd 5870 es mas rapida que la hd 6890, la diferencia mas importante es que la serie 6000 soporta juegos en 3D, mientras que la serie 5000 no lo soporta.

hd 6990

ahora vamos con la nomenclatura de los chips de video de Nvidia

Nvidia cambio su nomenclatura al cambiar a la serie 200, antes venia de su ultima serie que era la serie 9000, primero la serie de 4 digitos, no nos iremos tan lejos, empezare por la serie 8000, luego viene el segundo digito que indica la gama de el chip de video, ejemplo la 8800 es de mayor rendimiento que una 8400, pero Nvidia para variar entre la misma gama tiene otras nomenclaturas que son gs, gt, gtx, de orden de menor a mayor rendimiento. por ejemplo tarjeta de video 8800Gtx es mejor que una 8800gs, despues de la 8000 vino la serie 9000, cuando acabo esta serie, empezo ahora con una nueva serie, la serie 200, la serie 400 y la mas reciente que es la serie 500, pues la nomenclatura es parecida, solo que en ves de 4 digitos ahora son solo 3, ejemplo una 560gtx es mejor que una 560gs y que una 240gt.

una pequeña muestra de menor a mayor gama

8400gs
8400gtx
240gt
9800gtx
560gt
590gtx


aqui una foto que compara algunas tarjetas de video Nvidia con ATI en rendimiento con respecto al ultimo juego battle fiel 3

bueno ahora vemos que hay diferentes marcas de tarjetas de video, son los que las fabrican, ellos toman los chips de video y crean las tarjetas de video, entre ellas estan sapphire, Asus, MSI, power color, XFX, Gigabyte, zotac, entre otros mas.
armar un computador

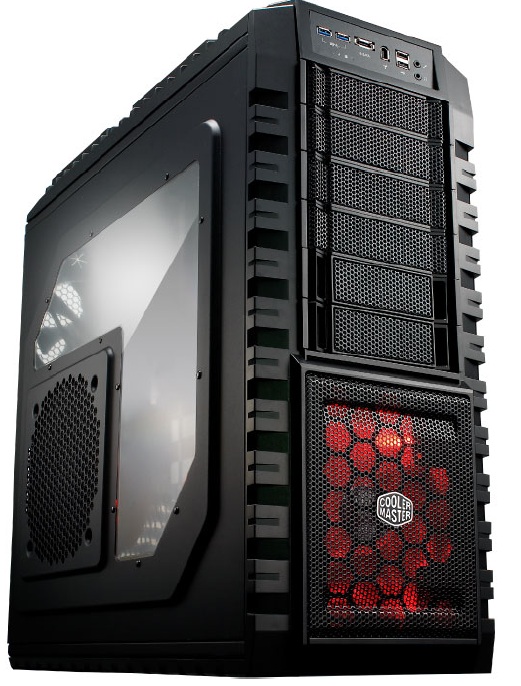

gabinete, case o chasis, este componente es donde va montado todos estos dispositivos, la mother board, los discos duros, la fuente, etc... el gabinete no solo tiene que ser estetico, si no amplio y con buena ventilacion, este viene con disipadores en sus lados para tener un flujo adecuado del aire frio que entra y el aire caliente disipado que sale, para esto debemos tener despejadas algunas partes dentro del gabinete.

construyendo un pc

existen dos tipos de gabinetes, los ATX y los micro ATX, siendo este ultimo mas pequeño que el ATX, ya que en los micro ATX van componentes iguales que los del ATX pero mas pequeños.
en el mercado tambien existen buenos gabinetes, estos hechos por fabricantes reconocidos en hacer fuentes de poder o sistemas de enfriamiento a los procesadores, para mencionar algunos, estan: thermaltake, corsair, coolmaster, entre otros buenos. estos gabinetes son mas amplios que los genericos que venden normalmente a bajo precio.


partes del computador


sistema de enfriamiento, coolers. para protejer el procesar y demas componentes dentro del chasis del calor, existen varias soluciones de enfriamiento, como son coolers o disipadores con sus respectivos extractores, o por el sistema liquido de enfriamiento que es un poco mas sofisticado. tambien nos sirve para el overclocking extremo que le hagamos al procesador ya que los genericos que vienen con el procesador no nos sirven.

Como armar un pc y sus partes

en esta foto podemos observar un sistema liquido de enfriamiento, el cual tiene un gran radiador por el cual circula el liquido para ser enfriado y volver a capturar el calor al pasar de nuevo por el pc, al llegar al radiador unos fans o extractores disipan el calor, estos tambien se les pueden aplicar a las tarjetas de video.

la otra solucion es tener un disipador grande que disipe eficientemente el calor por medio de heatpipes de alumino o de cobre y un extractor lo mantenga despejado del calor que emane el procesador, en la foto podemos observar uno de estos.

modding

nvidia


intel


amd


procesadores


podemos observar que son grandes y muy sofisticados, por eso es bueno tener un gabinete amplio para que estos componentes quepan dentro sin ningun problema.

OVERCLOCKING, es cambiar la frecuencia estandar a la que trabaja un procesador, tarjeta de video o memoria ram, mediante el BIOS u otro software indicado para esta funcion. podemos obtener un procesador de 4.2 Ghz mediante overclocking a una que anteriormente erda de 3.4 Ghz. esto genera calor lo que reduce la vida util del componente overclockeado.

gabinete

las personas que quieren obtener frecuencias muy altas deben hacer un overclocking extremo, ya que usan hasta nitrogeno liquido o hielo seco para mantener la temperatura del microprocesador estable.


memoria ram


CROSSFIRE Y SLI, esta sirve para que dos, o mas tarjetas trabajen en paralelo mediante un puente crossfire ( en el caso de ATI para sus tarjetas) o un puente sli ( para el caso de las tarjetas Nvidia), esto mejora el rendimiento, pero demanda mas energia, por eso se debe usar fuentes de poder de vatiaje alto, de 800W hacia arriba.


ati radeon


Asus





ahora vamos a armar un pc, en este caso el mio, los componentes que tengo no son de gama alta, pero para explicarles como proceder para armar uno

primero les dire con que componentes cuento

el microporcesador es un sempron 140

overclocking

el cual no es la gran cosa, tiene una frecuencia de 2.7Ghz

4gigas de memoria 2x2Gb en dual channel marca kingston hyperX ddr3 de 1600Mhz


ddr2


mother board gigabyte GA 890GPA UD3H rev 3.1

con video integrado ati hd 4290, usb 3.0, sata III, AM3+


crossfire

dos discos duro, uno IDE de 160GB y otro SATA de 250GB

una fuente de poder marca DELL de 280W ya que no tengo dinero en estos momentos para una mejor

unidad quemadora de DVD LG

gabinete generico

monitor GATEWAY HD2200 de 22 pulgadas, con salidas HDMI, DVI y D-SUB.

teclado y mouse marca GENIUS

parlantes ADVENT muy viejos, pero aun suenan duro.


gigabyte


sli


Usb 3.0


chasis


tarjeta de video


ddr3



y ya, eso son los componentes con los que cuento, para empezar armar necesitamos las herramientas necesarias, unos destornilladores tipo estrella y tipo pala, de varios tamaños, varios tornillos que en las torres casi siempre son del mismo diametro para todos los componentes, para la mother board, la fuente, los discos duros, casi siempre son el mismo diametro y si eres muy cuidadoso consigue un brazalete antiestatica para evitar que al manipular los componentes como la board la quemes con pequeñas descargas que se generan al tocarlos, pero en mi caso no lo uso ya que en la ciudad en la que vivo tiene una humedad relativamente alta( vivo en Cartagena de Indias, Colombia )

en las fotos se muestran todos los componentes aqui mencionados, ahora armar, primero el procesador sempron 140 en el socket AM3+ de la board, el socket tiene una pestalla en forma de flecha, esto indica el sentido en que debe colocarse el procesador, el cual tambien lleva esta pestalla dorada, luego se inserta y se asegura con la palanca que sobresale del socket.

case

SUPER TALENT

armando un pc

hd 6990


ahora colocaremos el disipador, el cual es el generico que viene con el procesador, mas adelante comprare uno mas potente, este tiene dos anclajes que encajan en el socket, al encajarlos debemos bajar la palanca que aprieta el disipador contra el procesador para mayor contacto entre estas dos superficies y poder disipar el calor, yo no tengo pasta termica, asi que el que quiera puede comprar pasta termica de alta calidad llamada artic silver 5, que contiene 90% de plata, esta pasta conduce eficientemente el calor entre estas dos superficies.

armar un computador

construyendo un pc

partes del computador

luego vamos con las memorias, las cuales tienen una ranura la cual debe ir orientada con la ranura que esta en el slot de memoria de la mother board. aqui colocare dos memorias ram de 2Gb cada una, generando un total de 4Gb, se colocan en los slot del mismo color para activar el dual channel que la mother board soporta y las memorias tambien.

Como armar un pc y sus partes

modding

nvidia


ya hecho esto procedemos a atornillar la mother board al gabinete, debemos tener estos tornillos especiales en el gabinete, los cuales evitan que la superficie inferior de la board haga contacto con el metal del gabinete, lo aleja una distancia prudente para evitar un corto circuito en ella.

intel

amd

se atornilla muy bien, notemos que al precionar levemente alguna parte de la board se hunda, para evitar esto debemos tener algunos sotenedores que evitan que la board se hunda al ser precionada y evitar un corto.

procesadores

http://i40.tinypic.com/15ft37l.jpg

gabinete

luego colocamos las unidades de disco duro, las atornillamos al gabinete y listo. Delante de ellas hay un pequeño extractor, este extrae el calor emanado por los dos discos duros que he colocado.

memoria ram

ati radeon

Asus

ahora viene la unidad lectora y quemadora de DVD, la cual coloque en la bahia mas baja, se atornilla firmemente ya que estos dispositivos al igual que los discos duros estan en movimiento y esto puede generar movimientos involuntarios de estos dispositivos.

overclocking

ddr2


ya hecho esto, conectamos los LEDS de encendido (PWR-LED), el boton de encendido (PWR) , de reseteado (RESET) y el indicador del uso del disco duro ( HD LED), debemos ir al manual de la mother board para ver la configuracion exacta y poder conectarlos. igualmente se hace con los puertos usb frontal y el audio frontal, si tenemos una lectora de memorias SD esta debe ir conectada a uno de los puertos usb disponibles dentro de la board.

crossfire

gigabyte

tambien conectamos los FANS o extractores que hacen el flujo de aire caliente salga y entre uno fresco

sli

ahora colocamos la fuente de poder, en mi caso no tengo una fuente de poder "normal" osea tipo ATX, debo comprar una, uso esta porque da por lo menos 280w reales marca DELL, y la debo colocar en este sitio porque no quiero cortar el cable de poder ni los SATA ya que quiero venderla, no la quiero dañar , aqui como vemos la amarre al gabinete sobre las bahias de las unidades lectoras, la coloque encima de la unidad de DVD.

Usb 3.0

chasis

ahi se ve el cable verde que amarra la fuente de poder sobre la unidad de DVD.

ahora conectamos el ATX power y el ATX12V en sus respectivos conectores, luego conectamos las unidades de disco duro tipo IDE y el tipo SATA. ya tenemos todo conectado

tarjeta de video

ddr3


ahora procedemos a conectar los discos duro, empezemos por el tipo IDE, este cable grande se conecta en una sola direccion detras del disco duro y en la mother board, tiene una parte coloreada la cual debe ir siempre por la derecha, como este cable BUS IDE tiene para conectar dos unidades, aqui conectare el disco duro y la unidad de DVD

case

SUPER TALENT

armando un pc

ahora conectaremos el cabla SERIAL-ATA o SATA, este cable tiene su entrada en forma de L, asi que solo tiene un sentido para entrar, no lo forcemos, ya que este es mas facil que conectar que el IDE

hd 6990

armar un computador

construyendo un pc


ahora procedemos a conectar el cooler o FAN que esta atornillado en la tapa del gabinete, este tiene un conector molex, el FAN es de LEDs asi que para darle un toque estetico, aunque en si la pc no es muy estetica que digamos .

partes del computador

Como armar un pc y sus partes

modding


ahora procedemos a conectar todo, el mouse, el teclado, la pantalla y los parlantes

ya que estoy usando la entrada HDMI, el monitor tiene la salida de audio asi que conecto el jack de audio al monitor.

nvidia

conectamos a la corriente electrica y procedemos a encenderlo, ya tenia instalado windows seven.

intel

aqui un video del pc sonando con musica y jugando call od duty modern warfare 1


link: http://www.youtube.com/watch?v=ArzOE7cyUpw


bueno el dinero que me he gastado es esto es relativamente poco, aunque hay partes de segunda como el monitor y los discos duros la board es totalmente nueva igual que las memorias ram y el procesador (el cual debo actualizar). la board en pesos colombianos me salio en 270mil pesos, estaba en promocion, las memorias en 90mil pesos, el procesador 90mil pesos, el monitor de segunda un costo de 190mil pesos, el gabinete me lo vendio un amigo en 25mil pesos, la unidad de DVD me la vendieron dañada por 5mil pesos (yo la arregle ), los discos duros los tenia, pongamosle unos 100mil pesos por los dos, los extractores algunos de fuentes de poder dañadas y otros que vinieron con el gabinete, la fuente de poder DELL la saque de un gabinete DELL dimension c521 pongamosle 50mil pesos y el teclado y mouse 20mil pesos.
mi pc viene saliendo por aproximadamente 840mil + algunos gastos de transporte y eso, lo redondeamos a 900mil pesos, en dolares serian aproximadamente 467 US

me faltaria comprar una fuente de poder de 500W como minimo, una tarjeta de video y un procesador elegante que le saque todo el partido a la mother board.
necesitaria 740mil aproximadamente en dolares serian 384 US

para darme un total gastado de 1´640.000 pesos
o en dolares 852 US
bueno eso es una idea de cuanto se puede invertir en una pc aqui en colombia, si hay lectores colombianos para tener una buena pc que corra los ultimos juegos en graficos medio-alto. lo cual no es nada mal. ya que una pc propia de gamer saldria muy cara, digamos que de los ordenes de 3millones para arriba. osea 1500 dolares.


amd


bueno amigos eso fue todo, espero que les halla servido de ayuda, espero no haberme equivoca en algunas cosas, y si es asi espero que sea una critica constructiva, estamos aqui es para aprender y compartir nuestros conocimientos, antes que yo no sabia nada me metia en foros e investigaba sobre todo esto, asi que pienso que es como un favor que estoy devolviendo por todos aquellas personas que se toman el tiempo de explicarnos gracias.

y si quieren que mi gato coma, por favor comenten, dejen puntos y lo que sea

y gracias por visitar mi segunto post.

procesadores

hasta la proxima
