[Tutorial] Hacer una extensión USB Casera.

Bueno amigos hace un tiempo me entro la espina de hacerme una extension usb casera, y estuve buscando por todo taringa y no encontre ninguno que me dijera especificamente como, entonces me decidi hacer este Tuto.

Lo primero que necesitamos es un cable miltuconductor, este puede de ser de teclado usado, de un mause de bolita xD que ya no usen, de un usb, cable utp, etc, pero siempre se fijan que tenga estos colores; (Negro, blanco,rojo y verde)
[Tutorial] Hacer una extensión USB Casera.
con que tenga esos cables ya esta.

Ahora seguimos con la herramienta para utilizar, necesitaremos,
Entradas macho o hembra del tipo a, se pueden conseguir en cualquier tienda de electronica, o sacarlas de una compu viejita (como le hize yo )


UN cautin
usb

Estaño para soldar, del mas delgado que puedan conseguir.
Extension

tijeras y un poco de silicon.
macho

En mi caso yo tenia este cable usb, pero lo queria volver extension, mas no conexion

caseros

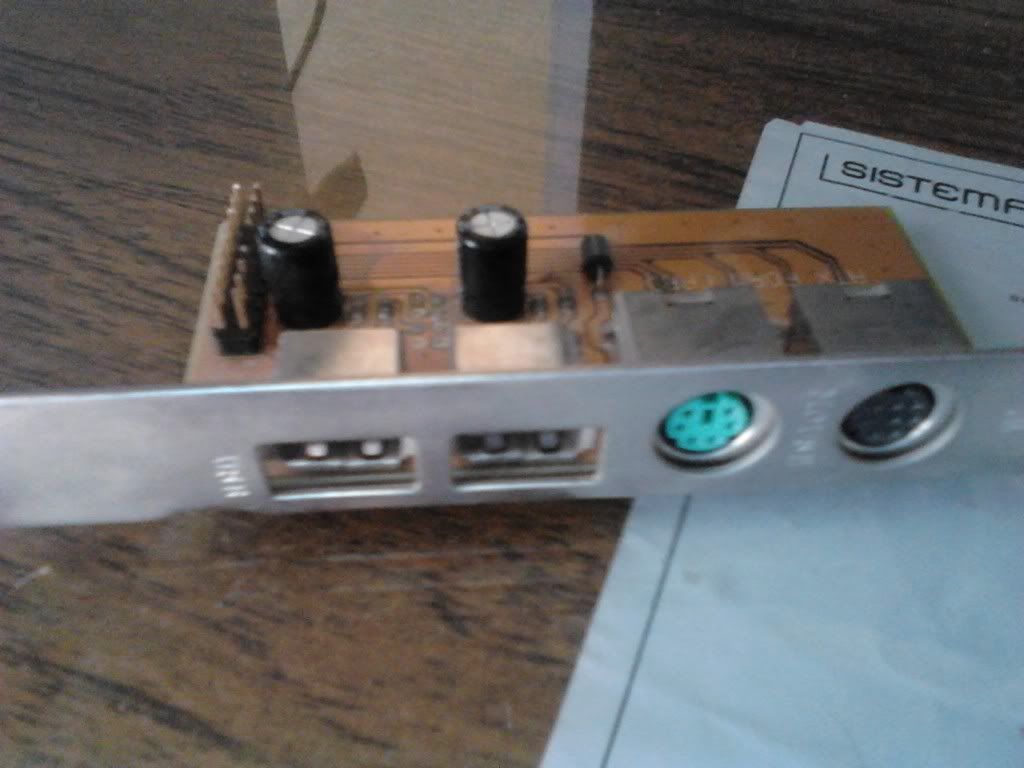

Le corte el otro extremo para que solo me quedara la parte macho, y utilize estas entradas hembra de una compu viejita.

caseras


Comenzemos;

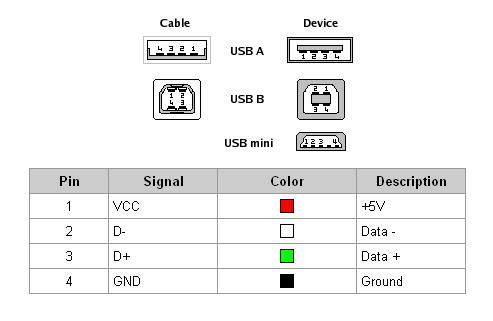

Primero que nada identificamos los cables, y el tipo de entrada que vamos a soldar bajo el siguiente dibujo
hembra
El donde dice cable es la parte Macho de la usb y en donde dice Device es la parte Hembra.

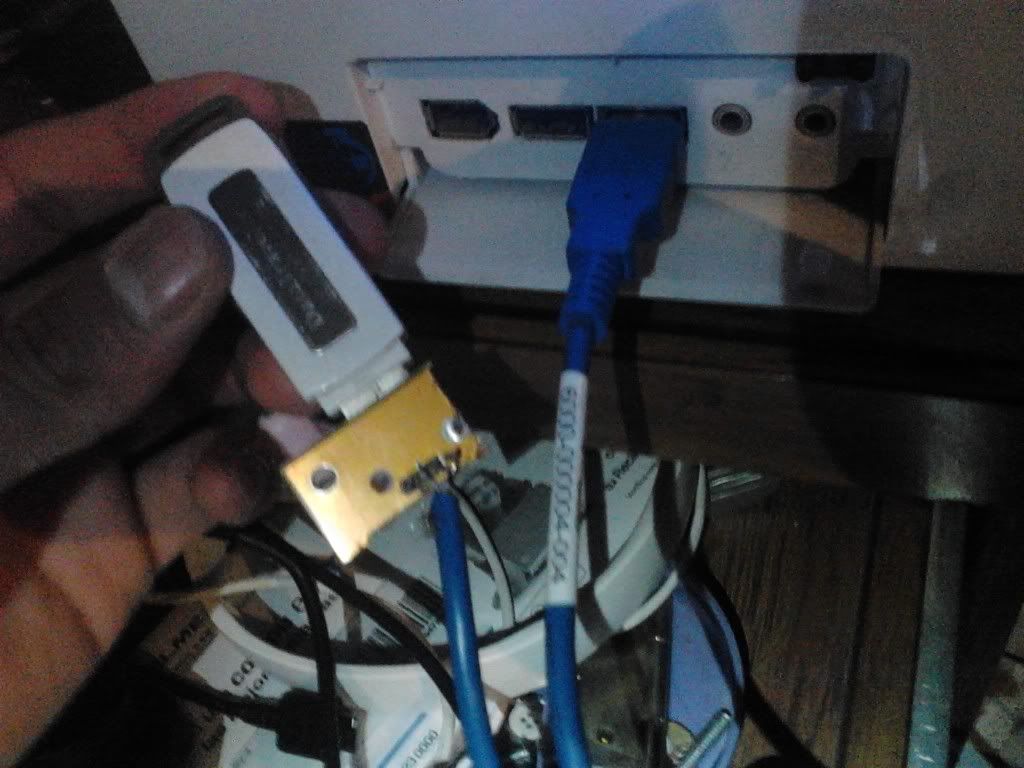

tipo bEsta foto muestra el como ira conectado de acuerdo al cuadro de arriba.(entrada hembra)

Con este me base yo primero soldan en las patitas de abajo, el Negro(GND), que es el que esta en la parte izquierda, despues conectan, el D+(verde), depues el D- (blanco) y por ultimo el rojo (VCC), y despues aplican un poco de silicon, sobre la conexion.

tipo a

Si ustedes quieren hacer su extension completa, desde macho hasta hembra asegurense de colocar cada patita con el cable que le corresponde, y asi con la parte hembra que coincidan que esten directamente conectados de color a color suerte!
