HOLA AMIGOS EN ESTE POST EXPLICARE COMO CONECTAR UN DISCO DURO IDE EN MAESTRO Y ESCLAVO (MASTER-SLAVE). ESTA CONFIGURACIÓN ES IMPORTANTE Y SOLO FUNCIONA EN LOS DISCOS IDE, YA QUE EN SATA LA CONFIGURACIÓN ES AUTOMÁTICA.

IDENTIFICANDO COMPONENTES

ESTE ES EL CABLE IDE, LA LINEA ROJA NOS INDICA QUE VA CONECTADO AL LADO DERECHO DEL LECTOR O DISCO DURO SI ES QUE NO TIENE LA MUESCA.


Disco duro


ESTOS SON LOS CONECTORES IDE (P-ATA).


dd


Y ESTE ES EL JUMPER EL CUAL NOS SERVIRÁ PARA CAMBIAR DE MAESTRO A ESCLAVO.


master-slave


YA QUE TENEMOS IDENTIFICADOS TODOS NUESTROS COMPONENTES, NOTAREMOS QUE LO QUE SON LECTORES IDE Y QUEMADORES IDE MUESTRAN UNA LEYENDA, LA CUAL NOS DIRÁ COMO DEBEMOS CONFIGURARLOS. LA MAYORIA TIENE SOLO TRES OPCIONES MASTER-SLAVE-SELECTOR.


maestro-esclavo


SI SOLO CONTAMOS CON UN DISPOSITIVO COMO EN LA IMAGEN DE LADO IZQUIERDO NO HAY NINGÚN INCONVENIENTE EN LA CONFIGURACIÓN, PERO ES RECOMENDABLE PONERLO COMO MAESTRO. SI CONTAMOS CON DOS DISPOSITIVOS COMO EN EL LADO DERECHO SIEMPRE TENDREMOS QUE PONER UN DISPOSITIVO EN MAESTRO Y ESCLAVO


configuracion maestro esclavo


MAESTRO (MASTER)

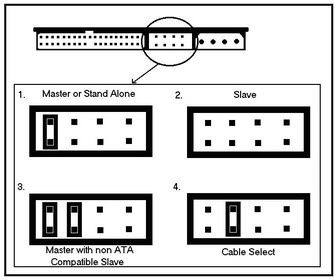

PARA CONECTAR EN MAESTRO EL MISMO MANUAL DEL DISCO NOS INDICA QUE EL JUMPER DEBE IR COLOCADO EN LOS PINES 7 Y 8, ASÍ COMO SE MUESTRA EN LA IMAGEN YO SIMULE EL PIN CON EL RECUADRO ROJO.


configuracion maestro-esclavo


ESCLAVO (ESCLAVO)

DEBO COMENTAR CON TODOS LOS DISCOS Y LECTORAS SON DIFERENTES, ESTE MODELO INDICA QUE PARA PASAR A ESCLAVO EL DISCO DURO NO DEBES PONER EL JUMPER.


Como configurar tu Disco Duro IDE Maestro-Esclavo

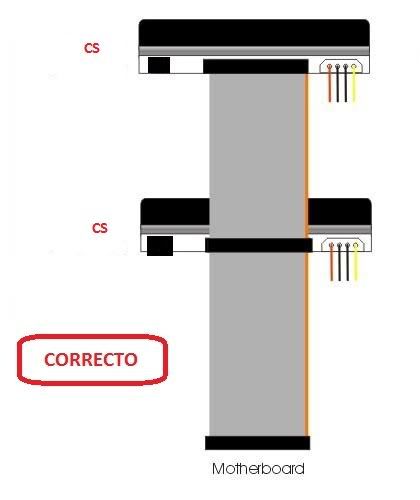

CABLE SELECTOR

SI ELEGIMOS ESTA OPCIÓN QUE EN LO PERSONAL NO ME AGRADA YA QUE ME GUSTA HACERLO MANUAL, DEBEMOS PONER LOS 2 DISPOSITIVOS EN CS (CABLE SELECTOR), YA QUE TENEMOS LOS DOS DISPOSITIVOS EN CS, LES EXPLICARE QUE EL CABLE QUE QUEDARA EN MEDIO SERA ESCLAVO Y EL QUE QUEDE HASTA ARRIBA SERA EL MASTER.


Disco duro


dd


Y ASÍ ES COMO QUEDARÍA EN NUESTRA MOTHER


master-slave

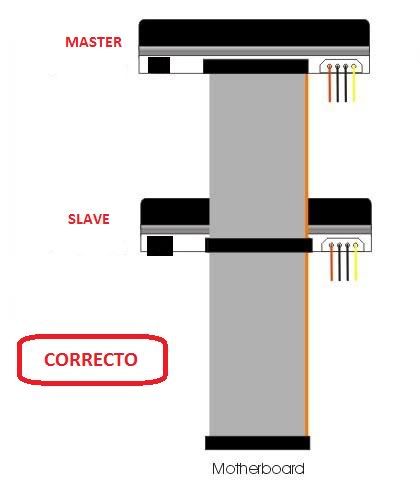

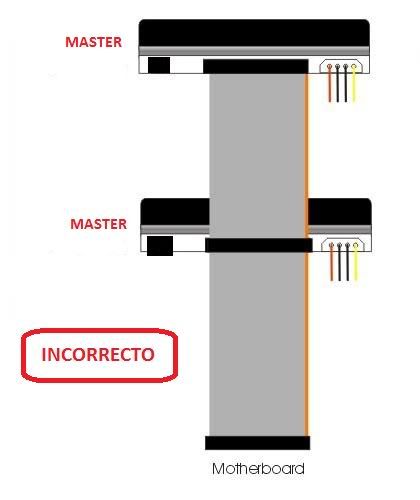

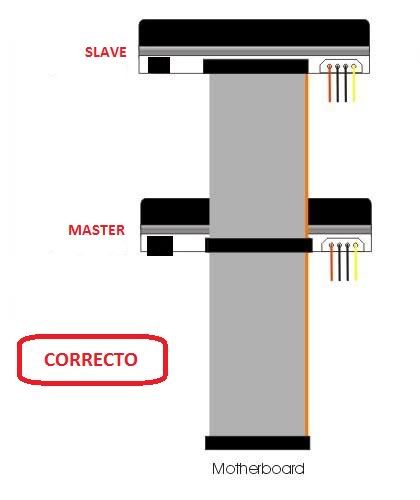

EJEMPLOS DE CONEXIÓN


maestro-esclavo


configuracion maestro esclavo


configuracion maestro-esclavo


Como configurar tu Disco Duro IDE Maestro-Esclavo


Disco duro

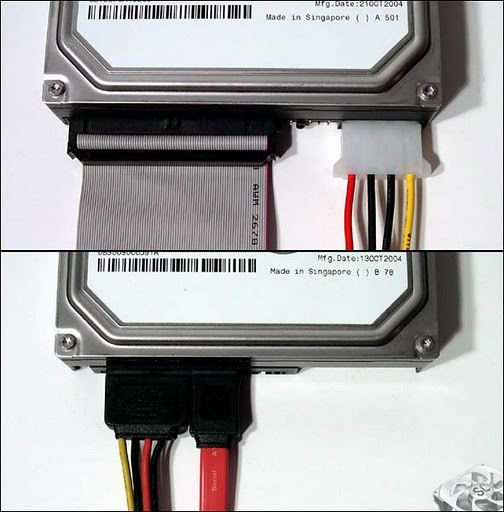

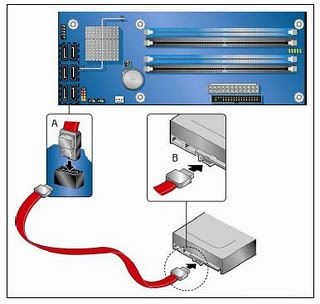

NOTA: COMO LES COMENTABA EN LOS DISCOS SATA NO ES NECESARIO ESTO.


dd


master-slave


ESPERO QUE HAYA SIDO CLARO Y SI TIENEN ALGUNA DUDA, NO DUDEN EN COMENTARMELA Y YO SE LAS RESUELVO



maestro-esclavo

Comentarios Destacados

@mark619 +7
guillermobiletto dijo:man perdona mi ignorancia pongamos que el disco sata lo quiero poner como master o sea sin jumper y otro disco ata como slave tamb sin jumpers o sea la maquina los reconoce asi?

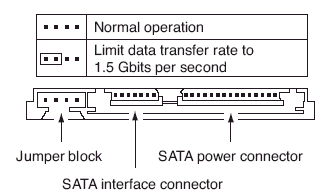

Cuando el disco duro es Sata 1 no tiene jumpers, no hay necesidad de puentear nada, cuando el disco duro es Sata2 cuenta con jumpers pero no para hacer esta configuración Master-Slave. Estos son para configurar un disco SATA2 como SATA1, en el caso de que la placa base no sea compatible con el estándar SATA2.

configuracion maestro esclavo

configuracion maestro-esclavo

Así que con el Sata no hay ningún inconveniente puedes alojar ahi tu sistema sin ningún problema.

En el caso del P-ATA (IDE), la configuración la tienes que hacer de acuerdo a la configuraciód de tu DD. para que sea reconocido.

Hay algunos casos en donde tu mismo manual te dirá si lleva jumpers o no. En esta imagen el mismo manual te indica que no lo necesita para ser esclavo.

Como configurar tu Disco Duro IDE Maestro-Esclavo

Pero en este disco duro de otra marca diferente te indica que debes puentearlo para ser reconocido como esclavo.

Disco duro

Espero que haya resuelto tu duda

Saludos

43 comentarios - Como configurar tu Disco Duro IDE Maestro-Esclavo

@julianzb
eso no es lo que dice el manual de cada disco duro cuando lo compras?
@xgames95 +1
me servira algun dia . buen post amigo
@EmilioC +2
Buen post... A favoritos +5
@Enterprise_1701 +4
SI TENES UN DISCO SATA II Y LO PONES EN UNA PLACA MADRE (MOTHERBOARD) QUE SOPORTA SATA I NADA MÁS, EL DISCO LO TENES QUE JUMPEAR COMO SATA I, PORQUE SI NO VAS A TENER PERDIDA DE DATOS O EL DISCO SE PUEDE ARRUINAR. SI PASA AL REVÉS, UN MOTHER QUE SOPORTA SATA II Y UN DISCO SATA I, NO HAY PROBLEMA...
HAY DISCOS SATA II, COMO LOS SAMSUNGS DE 500 GB QUE NO SE JUMPEAN, SE MODIFICA LA VELOCIDAD SATA II A SATA I POR MEDIO DE SOFTWARE...

SALUDOS...
@renet +1
a favoritos!
@guillermobiletto
man perdona mi ignorancia pongamos que el disco sata lo quiero poner como master o sea sin jumper y otro disco ata como slave tamb sin jumpers o sea la maquina los reconoce asi?
@mark619 +7
guillermobiletto dijo:man perdona mi ignorancia pongamos que el disco sata lo quiero poner como master o sea sin jumper y otro disco ata como slave tamb sin jumpers o sea la maquina los reconoce asi?


Cuando el disco duro es Sata 1 no tiene jumpers, no hay necesidad de puentear nada, cuando el disco duro es Sata2 cuenta con jumpers pero no para hacer esta configuración Master-Slave. Estos son para configurar un disco SATA2 como SATA1, en el caso de que la placa base no sea compatible con el estándar SATA2.

configuracion maestro esclavo

configuracion maestro-esclavo

Así que con el Sata no hay ningún inconveniente puedes alojar ahi tu sistema sin ningún problema.

En el caso del P-ATA (IDE), la configuración la tienes que hacer de acuerdo a la configuraciód de tu DD. para que sea reconocido.

Hay algunos casos en donde tu mismo manual te dirá si lleva jumpers o no. En esta imagen el mismo manual te indica que no lo necesita para ser esclavo.

Como configurar tu Disco Duro IDE Maestro-Esclavo

Pero en este disco duro de otra marca diferente te indica que debes puentearlo para ser reconocido como esclavo.

Disco duro

Espero que haya resuelto tu duda

Saludos
@guillermobiletto +1
ahhh ok ok entendi muchas gracias por tu paciencia y respuesta
@lerkangri -3
no tengo jumper como ago
@BebyZone
Hola tengo una pregunta: Tengo un disco Sata como principal y quería colocar un disco como esclavo pero es hitachi id de 80gb, tengo que colocar los jumper en algún lugar o como es seria el caso, desde ya muchas gracias.
@Coverout
uhm yo tengo un drama, quiero dejar mi disco sata como principal (eso lose hacer) pero tengo un IDE80GB hitachi, quiero ponerlo como mastar para q la grabadora q tmb necesito colocar este como slave, el tema, es q no logro hacer q el mother me reconozca el disco IDE como master... q tipo de jumpeado deberia hacerle ?
@Coverout
perdon si confundi, explico la configuracion q necesito crear si es posible 1HD sata (Principal No jumper) 1HD Ide (Jumper Master) 1DVDrw (Jumper Slave) sera posible?
@Coverout
lamentablemente la probe y hay un fail nose cual es, la grabadora la reconoce en el bios, pero el disco q deberia figurar en Device 0: (numeracion del disco) no me figura, me lo muestra como espacio en blanco... creo q la unica solucion sera comprarme una grabadora sata apenas puedas
@Brian-359
EXELENTE POST +10 RECO Y A FAVORITO!
@mark619
gracias
@ivan369
@mark619 amigooo yoo tengo un disco duro sata como master y le pongo uno IDE como esclavo agarra
@mark619 -1
la configuración del sata es distinta a los IDE los sata agarran por default lo que tendrias q hacer es configurar solo tu IDE, si solo es el disco duro ide debes de ponerlo como Master y si tienes otro dispositivo el IDE ira como esclavo
@ivan369 -1
@mark619 lo q ise fuee poner el sata master y el ide esclavo
@kokemix2012
igual se reconoce el aporte pero no reconoce el esclavo la configuracion es 2 discos duros por conectores sata y 2 grabadores dvd el segundo grabador que pongo en sclavo no lo reconoce por ide lo intente todo no se la bios no lo detecta alguna idea se agradece
@nacho_3416
muy interesante, no lo sabia...puede que por eso la bios me detecta solo uno de los discos?por que esta mal conectado?
@brujock +1
Gracias amigo +10 Para vos me salvaste mas de una
@teenager07
buen post amigo me sirvio de mucho gracias
@00111 +1
Gracias Compañero... le debo los puntos... pues hoy ya gaste los que tenia disponibles, tan pronto pueda se los doy! y esta muy bueno el post
@DavidPunisher
Muchas gracias amigo me ha servido mucho para mi examen =)
@Clint-Eastwood
ah mi cable no tiene para el slave
igual tiene 15 gigas el disco choto este
@mowanted
ACTUALIZA las imagenes T-T
@josecarlos69
Que bueno tu post.... Tengo una pregunta se puede tener un disco IDE y un SATA conectados... Osea tener el IDE como Master y el SATA como esclavo y viceversa? ... Por favor aclararme la duda.
@Preeeemig
Epa yp hago toda esa vaina y no m reconce nada. Estoy trabajando con DD de 2 Gigas (ok no m insulten) tenias 2 de 80 y no m sirven.
@victor_mannuell +1
Muchas gracias hermanooo con razon no podia instalar el windows se olle pendejo lo se pero el jumper estaba conectado como esclavo y mieda salvaste mi disco antes de rendirme y agarrarlo a martillasos ahaha XD
@vladimirmetz
Voy a colocar un tercer disco, con el cable que va a la grabadora de DVD
@franciscoelis
Hola amigo que tal? tengo una inquietud! Resulta que estoy instalando un disco duro ATA IDE como esclavo (20gb) en una pc de escritorio que ya tiene un disco SATA (350 gb) como maestro y está particionado en dos! Lo que ocurre es que al conectar el ATA como esclavo la pc no lo reconoce en el BIOS he intentado de todo y nada funciona he reemplazado cable IDE y d corriente y nada conseguí otro disco duro y tiene 10 pin en los jumpers me falta probarlo pero quiero saber que podría estar pasando aunque seguí las indicaciones arriba descritas...gracias...
@manteca77
Hola, resulta que quiero conectar un nuevo disco duro, me consegui uno IDE, ya tengo conectado uno Sata(con sus correspondientes conectores) y la lectora de Dvd esta conectado en el master del IDE, pero tiene el jumper en esclavo, ahora tengo q conectar el nuevo disco duro en el conector esclavo del IDE ¿Donde coloco el jumper del disco duro? ¿Master, Esclavo o Cable Selected?
@PAOCOMPU
¿Qué funcion cumple la opcion “master with non ata compatible slave”?
