Hola !

Hoy voy a mostrarles productos tecnologicos faciles de hacer solo lleva a un poco de esfuerzo y de seguro a muchos les puede servir para el colegio




PUENTE LEVADIZO


Proyecto


Se trata de idear, diseñar, planificar y construir una maqueta de un PUENTE LEVADIZO

con diversos materiales disponibles, que cumpla las siguientes condiciones:



CONDICIONES

La elevación y descenso del tablero será suave.

Su accionamiento será eléctrico a 4,5V y su control:

A) En una primera fase manual mediante circuito conmutado.
B) En una segunda fase el control será automático mediante un rele y finales de carrera.

Contendrá al menos dos sistemas de transformación de movimiento.
Deberá ser estético y armonioso de formas.
El ajuste de piezas y acabado deberá ser preciso.
Las medidas máximas del conjunto no excederán de 300x200x150 mm

CONDICIONES OPCIONALES

Tendrá luces indicadoras del estado del tablero del puente.
Se puede poner poner una luz roja cuando el puente está subiendo y una luz verde cuando el puente está bajando.

El objeto ha de ser funcional, estético, bien construido y acabado y económico, por lo que
se deberá elegir los materiales y procesos más económicos compatibles con su utilidad.

SOLUCIÓN ADOPTADA

Una vez planteado el problema y expuestas estas condiciones el alumno procederá a la
búsqueda de información necesaria para afrontar con garantía la posible solución.

Un puente levadizo es un tipo de puente móvil que se puede levantar con la ayuda de una instalación mecánica para así permitir la entrada a través de un portón, o bien para permitir el tráfico marítimo a través de un cuerpo de agua. La parte que se mueve se gira a través de un eje horizontal o a modo de bisagra. Para elevar la plataforma se utilizan cuerdas o cadenas acopladas en las esquinas opuestas al eje.

TIPOS DE PUENTES

Puentes basculantes:
Los puentes basculantes son los que giran alrededor de un eje horizontal situado en una línea de apoyos; se incluyen por tanto en ellos los levadizos y los basculantes

tecnologico

Puentes giratorios: En los puentes giratorios de eje vertical caben, igual que en los basculantes, dos posibilidades de apertura: o bien girar dos vanos simétricos sobre una pila situada en el centro del canal de navegación, aunque en algún caso excepcional puede estar situada en un borde; o bien girar dos semivanos con sus compensaciones, sobre dos pilas situadas en los bordes del canal.

hazlo tu mismo

Puentes de elevación vertical: Los puentes de desplazamiento vertical son tableros simplemente apoyados, cuyos apoyos se pueden mover verticalmente para elevarlos a la cota que requiere el gálibo de navegación.

crear en tu casa

Fase de fabricación

En nuestro caso vamos a partir de un puente ya construido en cursos anteriores y procederemos a recuperar partes del proyecto y serán sustituidas aquellas piezas piezas mal construidas por otras nuevas.


Productos Tecnologícos para Crear en tu Casa![MegaPost]


Nuestras reparación ha consistido en desmontar aquellas piezas que estaban pegadas con la pistola termofusible, debido a que con el paso del tiempo y sobre todo el calor se habían despegado, a continuación hemos cambiado todos los ejes del proyecto (estaban construidos con alambre de 2mm y estaban torcidos), por ejes construidos de varilla roscada M4 y por último hemos sustituido los soportes verticales.


Proyecto


El sistema de transmisión diseñado para permitir la elevación y descenso del tablero, estará formado por un sistema de transmisión por correa y motor reductor.

tecnologico


Para elevar el tablero hemos instalado una polea y un hilo de algodón.

hazlo tu mismo

El control será automático mediante un relé y finales de carrera en nuestro caso dos, uno situado en la parte superior de los soportes verticales y otro situado en parte inferior, justo donde apoya el tablero.

crear en tu casa





Productos Tecnologícos para Crear en tu Casa![MegaPost]

El circuito eléctrico será el siguiente

Proyecto

Hemos realizado un circuito impreso para utilizar un zócalo donde insertar el relé, debido a que si no, esté termina por estropearse al tener que realizar las soldaduras sobre sus patillas. Las conexiones son las siguientes:

tecnologico

Vídeo final de proyecto, ya en funcionamiento.


link: http://www.youtube.com/watch?v=JFvt93gKXq8&feature=player_embedded

Fuente:
http://elblogdelprofesordetecnologia.blogspot.com/search/label/PUENTE%20LEVADIZO



AVIONETA GIRATORIA

Mediante este proyecto construirás una avioneta giratoria como la de la imagen



hazlo tu mismo



MATERIALES NECESARIOS

Tablero de contrachapado de 50x40x3mm.

-Motor eléctrico de 4,5v.

-Pila de petaca.

-Hilo eléctrico, cuanto más fino mejor.

-Listón de madera de 150x20x20m

-Varilla redonda de 8mm de diámetro y 300mm de longitud.

-Listón de madera de 300x10x10mm.

-2 Hembrillas cerradas (diámetro suficiente para que quepa con holgura la varilla de madera).

-Chincheta de cabeza plana.

-Alfiler o una puntilla muy fina.



HERRAMIENTAS


-Sierra de marquetería.

-Cola blanca.

-Papel de lija.

-Tijera y alicates.

-Soldador de estaño.


PROCESO DE CONSTRUCCIÓN

1) Recorta un cuadrado de aglomerado de 15cmx15cmx10mm (esta será la base)

2) Recorta los listones y la varilla de la madera al tamaño adecuado

3) Construcción del soporte


-Atornilla las hembrillas sobre el listón de madera de 150x20x20mm en la posición que ves en la figura, de modo que queden perfectamente alineadas y que guarden un perfecto paralelismo. Pega el conjunto en el centro de la base.


crear en tu casa

Clava la chincheta de modo que quede alineada con los agujeros de las hembrillas en la base.

Clava un alfiler en un extremo de la varilla. Pega el listón de 300x10x10mm en el otro extremo de la varilla, de modo que quede en perfecto ángulo recto. Colócalo según la figura y comprueba que gira libremente en ambos sentidos y con un mínimo de rozamiento.



Productos Tecnologícos para Crear en tu Casa![MegaPost]


Pega la pila de petaca para el contrapeso en uno de los extremos del listón y pega el ala inferior del biplano.

Monta el motor en el hueco del fuselaje, y pégalo o sujétalo con una goma. Acóplale la hélice y pégasela.



Proyecto


La hélice se puede construir con un trozo de madera de samba la cual al ser una madera blanda es fácil de limar.

Haz la instalación eléctrica del motor y la pila. Puedes utilizar un interruptor. El esquema eléctrico es el siguiente.


tecnologico


hazlo tu mismo


-Observaciones

Para que el móvil funcione correctamente debe estar muy bien equilibrado, de modo que exista el menor rozamiento posible cuando gira.

Para equilibrarlo debes compensar el peso del avión con el peso de la pila.

Comprueba que la cabeza del alfiler gira suavemente sobre la cabeza de la chincheta.


AVIONETA

Dibuja las piezas de la avioneta sobre el contrachapado y recórtalas con la sierra de marquetería. Lija los bordes con papel de lija. Puedes pintarlas una vez montado el avión.



Procede al pegado de las piezas de las avioneta tal como se indica en las figuras siguientes:

crear en tu casa

Una vez terminado de montar, es hora de comprobar que todo funciona según lo previsto, aquí os dejo un vídeo de como funciona este proyecto.



link: http://www.youtube.com/watch?v=0qiQdeneEvs&feature=player_embedded

Fuente:

http://elblogdelprofesordetecnologia.blogspot.com/2010/02/avioneta-giratoria.html

Cinta Transportadora

PROPUESTA

Diseña y construye, siguiendo el método de proyectos tecnológicos, una maquina objeto que incluya alguno de los siguientes operadores mecánicos:

-Tren de poleas.
-Sistema de engranajes.
-Piñón-cremallera.

El objeto deberá cumplir las siguientes condiciones:

OBLIGATORIAS

- Las dimensiones máximas del mecanismo serán de 30cm x 40cm de base y 35cm de altura.

- El mecanismo deberá ser estable , es decir, no debe volcar con facilidad.

- Estará realizado con tablero aglomerado de 10 mm , contrachapado de 4mm de espesor y materiales reciclados, como cartón, cámara de bicicleta....

-El control de la cinta será automático e incorporará una célula LDR.


SOLUCIÓN ADOPTADA


Se trata de construir un sistema similar a las cintas transportadoras de las grandes superficies o naves industriales.
Similar a la mostrada en la siguiente foto, en horizontal. Los mecanismos que lleva son poleas, engranajes y tornillo sin fin.



Productos Tecnologícos para Crear en tu Casa![MegaPost]



link: http://www.youtube.com/watch?v=B-uk27OvfKE&feature=player_embedded

Fuente:

http://elblogdelprofesordetecnologia.blogspot.com/search/label/CINTA%20TRANSPORTADORA




·Molino

PROPUESTA DE TRABAJO

Muchos objetos, máquinas y mecanismos están dotados de movimientos que en ocasionas afectan a parte de su estructura, como puede ser una grúa, un puente levadizo, etc..
En esta propuesta se trata de diseñar y construir, siguiendo las fases del proceso tecnológico, una estructura dotada de partes móviles. El diseño consistirá en un "molino".



Proyecto

CARACTERISTICAS

- Al menos una parte de la estructura del objeto construido debe de ser móvil (Las aspas).

- El movimiento debe de ser de accionamiento motorizado.

- Debe tener algún elemento de adorno, como árboles, personas, etc.

- Su construcción debe presentar una buena calidad de acabado.

- Sola se usará un tablero de chapón (okumé 3mm) de 60*30 cm.



MATERIALES NECESARIOS.

- Pila de petaca (4.5v).

- Motor de corriente continua.

- Interruptor.

- Varilla roscada (15 cm).

- Hilo conductor.

- Polea 40 mm.



Fuente ( en ella hay un video ):

http://elblogdelprofesordetecnologia.blogspot.com/search/label/MOLINO


Ascensor:

PROPUESTA

Diseña y construye un modelo de ascensor para dos plantas con indicadores luminosos de subida y bajada.



tecnologico

LISTA DE MATERIALES

-Aglomerado 10 mm, para la base y laterales.

-Contrachapado de 5mm, para la cabina del ascensor.

-Varilla roscada M4.

-Tuercas y arandelas M4.

-Sinfín, engranaje (40 dientes).

-Motor de corriente continua.

-Finales de carrera (2).

-Rele 8 contactos.

-Interruptor.



CIRCUITO ELÉCTRICO

Se partirá de un diseño básico con una llave de cruce, al que se le añadirán progresivamente los operadores necesarios para solucionar los problemas que vayan surgiendo. La finalidad de este planteamiento será conseguir un circuito lo más económico y fiable posible.



~ FASE 1


Lo que queremos hacer:

Invertir el sentido de giro del motor para bajar y subir la cabina.

El circuito:

Utilizaremos una llave de cruce de la forma indicada en la figura:

hazlo tu mismo


crear en tu casa


SISTEMA DE TRANSMISIÓN

Estará formado por:

Un sistema sinfín-Piñon, este mecanismo se emplea en mecanismos que necesiten una gran reducción de velocidad y un aumento importante de la ganancia mecánica.

Productos Tecnologícos para Crear en tu Casa![MegaPost]


Un mecanismo Tornillo-tuerca: Se emplea en la conversión de un movimiento giratorio en uno lineal continuo cuando sea necesaria una fuerza de apriete o una desmultiplicación muy grandes. El sistema tornillo-tuerca presenta una ventaja muy grande respecto a otros sistemas de conversión de movimiento giratorio en longitudinal: por cada vuelta del tornillo la tuerca solamente avanza la distancia que tiene de separación entre filetes (paso de rosca) por lo que la fuerza de apriete (longitudinal) es muy grande.


Proyecto

La tuerca ha de quedar fija a la cabina del ascensor, esto se realiza ayudandonos de un taco de madera donde se realiza un agujero con una broca de 6mm y a continuación incrustramos una tuerca en dicho agujero a presión( para esta operación nos ayudamos del tornillo de banco).



tecnologico

Este taco de madera se pega en la parte trasera de la cabina del ascensor.



link: http://www.youtube.com/watch?v=yvnVyuZEVd8&feature=player_embedded


Posibles
Problemas de funcionamiento:


El conmutador permite subir y bajar la cabina del ascensor, pero cuando ésta llega a uno de sus extremos la parada ha de realizarse de forma visual desconectando manualmente la alimentación del motor.

Solución:
Introducir un operador que sea capaz de detectar las dos posiciones extremas del ascensor.


~ FASE 2



Lo que queremos hacer:

Parar de forma automática el motor cuando la cabina se encuentra en las partes superior e inferior del ascensor.


El circuito:

Añadiremos un nuevo dispositivo llamado final de carrera. Este es similar un pulsador. La diferencia entre ambos es que el pulsador es accionado por el operario y el FC es accionado por la propia máquina, en este caso la cabina del ascensor,
Este nuevo operador permitirá conocer la posición exacta del ascensor y condicionar el funcionamiento del circuito.


hazlo tu mismo


crear en tu casa

Para más vidéos la fuente:

http://elblogdelprofesordetecnologia.blogspot.com/search/label/ASCENSOR


BALANCÍN

PROPUESTA

Diseña y construye, siguiendo el método de proyectos tecnológicos, una maquina objeto que incluya alguno de los siguientes operadores mecánicos:

-Biela-manivela.

-Cigüeñal.

-Piñón-cremallera.

-Excéntrica.

-Leva.


El objeto deberá cumplir las siguientes condiciones:

OBLIGATORIAS

Deberá ser capaz de cumplir la función prevista al ser accionado de forma manual.

Las dimensiones máximas del mecanismo serán de 30cm x 40cm de base y 35cm de altura.

El mecanismo deberá ser estable , es decir, no debe volcar con facilidad.

Estará realizado con tablero contrachapado de 4mm de espesor, materiales celulosas, listones de madera, barra y láminas de metal.


SOLUCIÓN ADOPTADA

Buscamos información en Internet y hemos encontrado el siguiente enlace Proyectos de Tecnología, donde hay información y fotografías sobre diferentes proyectos realizados.

Una vez analizados todos los proyectos nos decidimos a construir un balancín.


A continuación buscamos información sobre los mecanismos que incorporara nuestro proyecto, para ello accedemos a la pagina de Mecaneso y estudiamos el mecanismo Excéntrica-biela-palanca, que va a ser el mecanismo que vamos a construir.



Productos Tecnologícos para Crear en tu Casa![MegaPost]

Los materiales que vamos a utilizar, son fáciles de conseguir y resultara un proyecto bonito y económico, estos son los siguientes:

Aglomerado de 10mm, para la base.

Listón de abeto o pino, para los soportes.

Aglomerado de 10 mm, para la excéntrica y polea.

Contrachapado de 5 mm, para la biela y manivela.

Varilla roscada M4.

Tuercas y arandelas M4.

Motor de corriente continua.

Pila de petaca.

Cola blanca de carpintero.

Hilo conductor



Herramientas:

Taladro.

Llaves fijas.

Lima redonda y plana.

Soldador de estaño.


Circuito eléctrico

El circuito eléctrico esta constituido por una pila de petaca, interruptor y motor de corriente continua.

Proyecto

Nuestro balancín representa el movimiento de un caballo comiendo, aquí están las fotos del objeto construido:




tecnologico

hazlo tu mismo




link: http://www.youtube.com/watch?v=GK1g7_ZcAzY&feature=player_embedded

http://www.youtube.com/watch?v=e1yz03i-Nnw&feature=player_embedded



Más vidéos en la fuente:

http://elblogdelprofesordetecnologia.blogspot.com/search/label/BALANC%C3%8DN



AMBULANCIA

Propuesta de trabajo

Diseñar y construir la maqueta de una ambulancia


crear en tu casa

Productos Tecnologícos para Crear en tu Casa![MegaPost]


La maqueta que va a fabricar es similar a las que se pueden observar en estas fotografías.

Hoy ha empezado el trabajo y en esta entrada voy a ir describiendo el proceso de fabricación.

El primer paso ha sido crear una plantilla en papel para después poder calcar el dibujo sobre el contrachapado de 5mm.


Proyecto

Después de calcar el dibujo ha repasado las líneas del dibujo y a continuación ha comenzado a cortar las piezas utilizando la sierra de marquetería.


tecnologico

hazlo tu mismo

Una vez que ha cortado todas la piezas, las ha encolado.

crear en tu casa

Productos Tecnologícos para Crear en tu Casa![MegaPost]

Ha puesto cola en los cantos de las piezas y las ha ido uniendo sin necesidad de utilizar ningún sistema de sujeción (Sargentos, clavos, etc...). La cola que ha utilizado es cola blanca para madera rápida.

Proyecto

Después de unir todas las piezas ha dejado que sequen las uniones y a continuación ha comenzado a lijar las aristas que sobresalen, para ello ha utilizado una dremel.

tecnologico

Y como acabado final le ha dado un lijado a la maqueta utilizando papel de lija de grano fino.

A continuación y utilizando una fresa ha repasado algunos detalles de la ambulancia como son el frontal del radiador y los tapacubos de las ruedas.



hazlo tu mismo

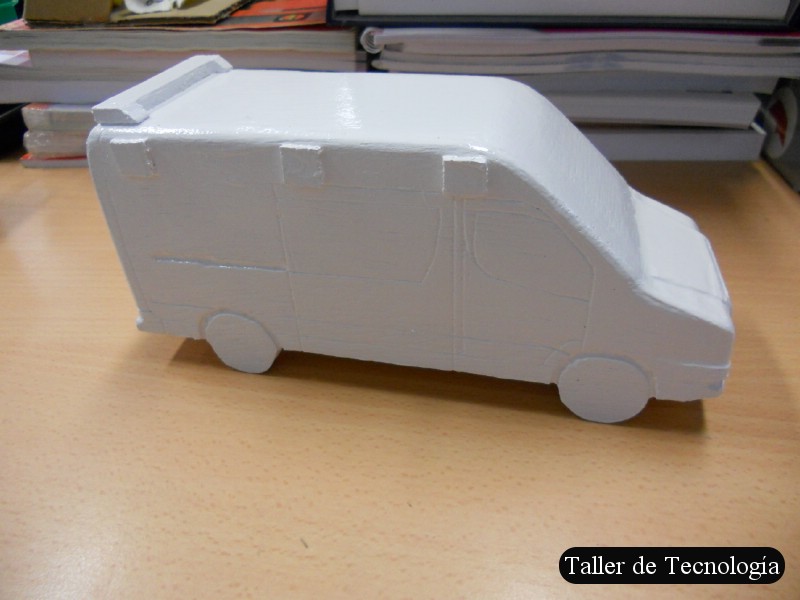

Una vez que ha terminado de hacerle todos los detalles a la ambulancia, le dado dos manos con "caucho blanco" y una mano con spray acrilicico de Titan quedando el acabado siguiente.

crear en tu casa

Después de unir todas las piezas ha dejado que sequen las uniones y a continuación ha comenzado a lijar las aristas que sobresalen, para ello ha utilizado una dremel.

Productos Tecnologícos para Crear en tu Casa![MegaPost]

Terminen de pintar a Gusto.

Fuente:
http://elblogdelprofesordetecnologia.blogspot.com/search/label/Ambulancia


COMPUERTA: CIGÚEÑAL

Las compuertas cierran o abren verticalmente para controlar el paso por un canal o conducto.

Proyecto

Normalmente se accionan a mano, con un mecanismo sencillo o con mecanismos más sofisticados como el de la imagen, las instalaciones más modernas incluyen un sistema eléctrico (electroválvula) y permanecen cerradas o abiertas un tiempo.



tecnologico

Imitando el movimiento de la compuerta, puedes hacer un modelo que suba y baje mediante un cigüeñal, como ocurre con los pistones del motor de un coche.


hazlo tu mismo

MATERIALES

Contrachapado de 5 mm.

Listón 30x3x1 cm.

Listón redondo de 4 mm.

Contrachapado de 10 mm.


HERRAMIENTAS

Taladro.

Sierra de costilla.

Fresadora.

Lima.


1- Construye el cigüeñal, utilizando listón redondo de 4 mm y palito de helado.

crear en tu casa

2- Construye el eje con la manivela.

Productos Tecnologícos para Crear en tu Casa![MegaPost]


link: http://www.youtube.com/watch?v=i-w7zdQeUV4&feature=player_embedded


Fuente:
http://elblogdelprofesordetecnologia.blogspot.com/search/label/COMPUERTA



Fabricación de poleas


Usando cartoncillo se pueden fabricar poleas para nuestros proyectos, es un método muy efectivo debido a que en pocos minutos tenemos unas poleas realmente efectivas.

Necesitamos cartoncillo o cartón que sea muy compacto, cola blanca para madera y un palillo redondo.


Proyecto

Los pasos seguidos son los siguientes:

1- Dibujar tres círculos del diámetro de la polea que queremos conseguir (4 cm), dos de un diámetro un poco mayor (4,5 cm) y recortar usando unas tijeras .

tecnologico

2- Una vez recortados los cinco círculos, tenemos que pegarlos entre sí y para ello nos ayudaremos de un palillo redondo para que estos queden totalmente centrados.

hazlo tu mismo

3- Aplicamos cola y vamos pegando los círculos que hemos recortado, teniendo en cuenta que los de mayor diámetro tienen que ir en los exteriores.

crear en tu casa

Productos Tecnologícos para Crear en tu Casa![MegaPost]

Una vez pegados todos los círculos obtendremos una polea parecida a la de la siguiente siguiente.

Proyecto

Fuente:
http://elblogdelprofesordetecnologia.blogspot.com/




Bueno eso Fue todo por hoy,

Tal vez algun día salga la 2º parte

Comenten ! Bye Bye




tecnologico
