Convertir un Multilector de tarjetas interno a externo(tuto)

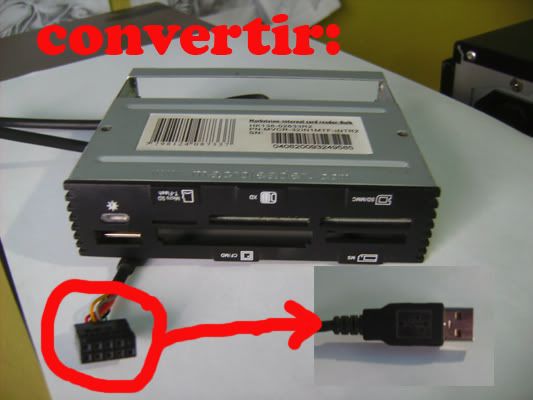

Hola con todos...uhmm..estuve buscando por muchos sitios como hacer esto..pero no encontre respuesta alguna...no si aia tutotriales pero quiero mostrarles como hacerlo, o bueno como yo lo hice...asi que la imagen explicara lo que quiero hacer:

Convertir un Multilector de tarjetas interno a externo(tuto)

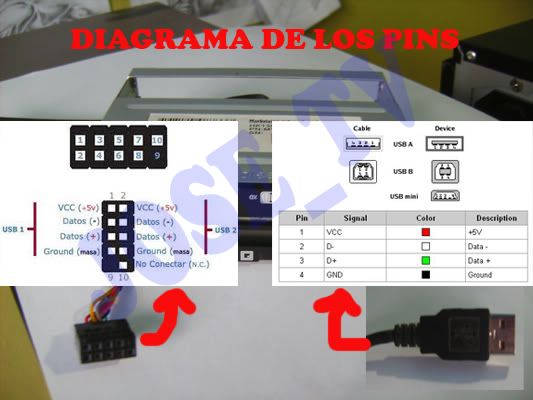

1.- teemos que identificar como es el diagrama tanto de los pines del multilector como del cable usb:

tutorial

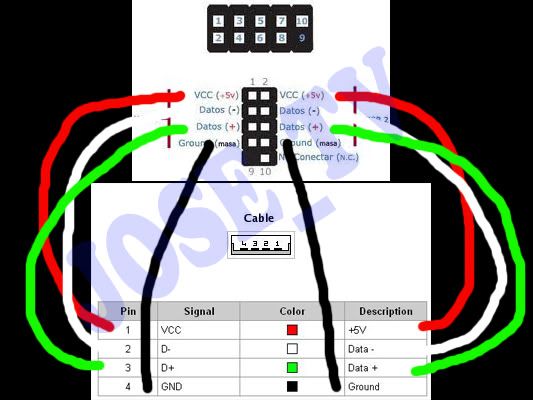

2. ya que tenemos indentificado, lo que tenemos hacer es conectar los cables del multilector al cable usb respectivamente, es decir conectar los pins del multilector a los pins del cable usb con el siguiente diagrama:

pines usb
(tengan cuidado en conectar bien que cables van con que cables puesto que si lo conectan mal pueden quemar el multilector de tarjetas)

de echo que se conectaran 2 pins del multilector a un solo pin del cable usb..asi que no se preocupen....

Nota: los colores de los cablecitos del cable usb casi no varian en cualkier modelo, son los mismos, pero no corran riesgo, traten de averiaguarlo, los solores estan como estan en el diagrama...listo haciendo todo eso no tendran ningun problema o falla...lo conecan a su pc y ya tendran un multilector interno a externo conectado mediante usb...espero que les aia ayudado...agradecer no cuesta nada...hacer un post requiere tiempo...

20 comentarios - Convertir un Multilector de tarjetas interno a externo(tuto)

@NeCroS +2
Te felicito, te dejo puntos, te recomiendo y a favoritos.
@Diego6665
Joya! No sabes como conectar una lectora de dvd asi? bah no se si se puede...
@bmult -4
no es lo mismo USB que SATA. para eso hay unos adaptadores especiales. La idéa es buena, pero comprate un carrier SATA-IDE-USB que vale la pena
@pepeanibal
excelente tutorial ... habra que probarlo
@argy01
Ya eliminaron la imagenes.. puedes subirlas de nuevo?.. Gracias!
@arebicito
eres la leche... muy útil. me has sacado de un apuro gracias
@dj_shaul
oye me aparece como dispositivo desconocido
@luisfy1
Muy buen tuto. Te lo agradezco.
@_SHUNSUKE_
hola bro una pregunta para tengo q ocuapar 2 usb, o en la misma unos los cables ,con su respectivo color, reponde grcias tienes. mas 10
@kotipeltor +1
solo nesesitas 1 usb solo une los cables del conector
@kotipeltor +1
groso!!! me salio a la perfeccion, si funciona
@nosetampocose501 +1
que bueno que haya ayudado a los que lo nesecitaban... me cosoto tiempo averiguar como van los cables, mi cuenta lo bloquearon, esta mi nueva cuenta, si alguien tiene alguna duda, me puede mandar un mp....suerte a todos!
@_SHUNSUKE_
OK BRO
@AkiBoy
¡Muchas gracias!...Éste es mi primer mensaje en Taringa!
@AkiBoy
Me va a servir mucho, es precisamente lo que andaba buscando...¡Y en español! ya sabes como dices, en español casi no hay información de éste tipo.
@AkiBoy
El conector de mi lector tiene en total 7 cables: negro, rojo, verde, blanco, gris, marrón y amarillo.

El negro es tierra (ground), el gris y rojo son VCC +5v, el blanco y marrón son Datos-, verde y amarillo son Datos+.

El gris, marrón y amarilo son cables del puerto USB del lector que permite conectar pendrives y otros dispositivos usb.

El verde, rojo, blanco es para que funcionen todas las ranuras de tarjetas del lector (En mi caso):, SD/MMC, CF/CF II, MS/MS Duo, T-Flash, XD, M2.

El negro es el común en ambos.

Al unir los cables similares: blanco con el marrón, verde con el amarillo, gris con el rojo y los negros, y al conectarlo a la computadora indica "Dispositivo desconocido" y no funciona.

Al conectar los cables individualmente, primero únicamente los del puerto y después únicamente los de las ranuras de tarjetas sí funciona bien individualmente.

Abrí el lector para buscar el modelo, ya que no lo tenía inidcado por ningún lado y en el chip interno indica: AU6370, D41-GDL-GR, A144504-11F.

Encontré los drivers para el lector con sólo el primer dato: AU6370 que es el "Alcor Micro Card Reader" el archivo del driver es sp51172.exe

Hice otra prueba y conectados todos los cables, conecte el lector a otro puerto usb de mi computadora y sí lo detectó, aparecen las letras de las unidades, sólo las ranuras de las tarjetas, el puerto usb del lector no, pero sigue sin funcionar, no lee las tarjetas.

No recuerdo bien, pero creo que hay unos puertos usb que sirven o tienen la función adicional de "alimentar" a dispositivos que lo requieran para que funcionen, creo que le llaman usb host, supongo que el puerto que detectó al lector con todos los cables conectados es de éste tipo.

Ésa es mi experiencia, sólo lo usaré como lector de tarjetas así que el puerto usb del lector lo descarto.
@jorgeanis
Excelente, Salvaste mi semana, andube buscando mucho esta info, ahora lo tengo resuelto. Te agradezo el tuto, ahi te van los +10 Salud
@hazdehiz
hola yo quiero hacer lo mismo, solo que quiero instalarlo a un aux, se que necesito la fuente de alimentación, pero la pregunta se puede hacer, o es una autopia.
