La historia es la siguiente me cance de no tener una buena base para soldar, de llenarme la cara con el humito choto que te hace doler la cabeza y de estar transformandome en pulpo para poder soldar y/o desoldar algo, por eso me puse a hacer lo siguiente:

Para realizarlo tome todo este monton de cosas


todo esto necesitaran XD
Muchas cosas para lo que es jajaj

Entre todas estas cosas hay:

Madera para la Base

La que yo use es de 24 x 13 cm, pero pueden usar las medidas que quieran



Otra madera para el soporte vertical

esta es de 25 x 2 cm



Y otro pedacito de madera para hacer una especie de caja donde pondremos la bateria

Pd: yo no la use al final por que me fue muy conplicado.



Un Martillo




Clavos




Pinzas




1 Cooler pequeño o del que le quieran poner




1 interruptor

es opcional yo le puse ppor que queda mejor



1 Bateria de celular

Yo utilice esto como fuente de poder, pero pueden usar cualquier otra cosas como baterias, pilas o conectarlo a cualquier fuente de corriente solo traten de equilibrar los voltajes.
Yo recomiendo esta porque se puede sacar y recargarla



2 LEDs

Si lo desean pueden usar mas, esto son para la iluminacion



2 Conectores para baterias

esto los saque de una entrada como la del cooler,
sirven para darle contacto a la bateria



Cables finos

Son para hacer la coneccion de los leds



Cable un poco mas grueso de 1,5 aprocimado con un solo conducor.

Sirve para hacer los soportes



2 Pinzas Cocodrilo




Pegamento para la madera (yo use el Pulpito)




Cinta ahisladora

sirve para ahislar los circuitos y fijar los cables


Eso son todos los materiales que vamos a necesitar



Comensemos con la construccion

1 Unir las pinzas al Cable

Para unir las pinzas al cable tomamos el cable y lo pelamos


Lo intoducimos por los agugeitos de la pinza cocodrilo y con las pinzas lo ajustamos


Y quedaran fijos. Hacemos lo mismo con la otra pinza


Tomamos la cinta ahisladora y lo envolvemos dejandolo fijo


Y ahi quedan las dos pinsas fijas al cable




2 Fijar las pinzas a la base

Para fijar las pinzas a la base bamos a doblar la otra parte del cable asi


Vamos a colocar el bable en el borde de la madera y clavamos un clavo por arriba


hacemos lo mismo con la otra pinsa

y si los damos vuelta nos quedara asi:


Pd: para que se aguste mejor una ves clavado lo apretamos fuerte con la pinsa y quedaras mas fijo



3 Poniendo el soporte vertical

Para colocarlo es algo muy fasil, solo lo clavan y pegan en el borde de atras de la madera




4 Creacion de la caja de corriente

Para crear la caja donde colocaran la fuente de corriente tienen que hacer un dibujo asi masomenos

Los tamaños dependeran de lo que usen

Esto no es nada fasil y despues de varios intentos fallidos decidi sacrificar la estetica y utilise la parte donde va la bateria del celular


Si quieren peden intentar hacer la caja que queda mucho mejor



5 Coneccion de los LEDs

Para los que no saben asi se conecta un led


ustes elijen si quieren pueden poner una resistencia a cada led o sino pueden hacer el siguiente cicuito

esto es lo que yo hice

Las resistencias van a variar de acuerdo a la cantidad de voltios que emita su fuente
Para saber cual resistencia tienen que usar visiten esta pagina
[pagina de led]

Y para saber el valor de la resistencia visiten esta otra
[pagina resistencia]

Bueno ahora sigamos con lo nuestro

Ya podemos ir utilizando nuestra base para que nos sea mas fácil la soldaura

Vamos a tomar un led con una de las pinzas y el cable con la otra


Y nos quedar el LED soldado asi


Hacemos lo mismo con el otro


Tomamos un pedacito de "termocontraible" para ahislarlo perfectamente

Tambien pueden usar cinta ahisladora pero es mejor el termocontraible

y asi nos quedara el LED con el termocontraible puesto


Vamos a pasar los LED por los agujeritos del Cooler

Y vamos a unirlos asi


Tambien en este caso ahislamos



Y vamos a colocar una resistencia en el otro extremo

esta resistencia es de 27homs
ustedes vean cual tienen y cual les conviene usar



6 Vamos a fijar el cooler al soporte

Vamos a tratar de fijar el cooler al soporte para ello utilisen el mismo cable del cooler y pasenlo por arriva fijandolo con la cinta ahisladora




7 Concecion de los LEDs al cooler

Ahora vamos a tomar los cables de los leds y los vamos a unir a los del cooler

El negro corresponde al negativo
El rojo al positivo (el de la resistencia)

Lo ahislamos para no tener problemas de corto




8 Coneccion al interruptor
en esta parte me ayudo algo @nadiiu_Romano

Para no destruir la integridad del cooler y para hacer una mejor coneccion ademas de que me parecio que queda mejor.O si despues necisito de urgencia un cooler. Use lo siguiente

esto lo saque de una plaqueta que tenia
Son como unas patitas de metal que entran en el conector

Soldamos este cosito a los cables que van a ir al interruptor (respetando el positivo y el negativo)

Lo ahislamos

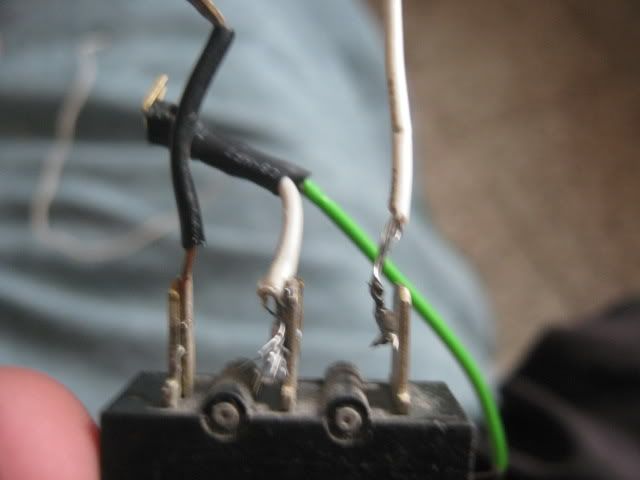

Y soldamos de la siguiente manera al interruptor

En una patita soldamos el otro extremo del cosito que va al cooler (blanco)
Y en la otra patita un extremo que va haci la fuente de poder (blanco)
A la otra patita no le den importancia xq eso sirvo para otra cosa

En este momento me quede sin cinta ahisladora

Y eran como las 3:00 de la tarde hr Argentina y donde vivo no habia donde comprar otra de urgencia y no queria esperar hasta que habrieran los negocios para terminar, asi q improvice usando cinta de papel o pintor

Bueno continuemos

Fijamos el interruptor a la base

Yo lo fije hacia un costado, pero ustedes lo pueden hacer donde quieran

Conectamos el cosito al cooler


Y listo el cooler esta conectado al interruptor



9 Coneccion a la Corriente

Vamos a tomar los cables y los vamos a soldar a los contactos de la bateria respetando el positivo y negativo

Blanco=Positivo
Verde=Negativo

10 Fijacion del soporte de la bateria

Tomamos el soporte y lo colocamos en el extremo abjo del cooler y lo pegamos con algun pegamento o sinnta




Y listo

Ahora nos quedo algo asi



Y ahora Funcionando





Eso fue todo gracias por visitar y No te olvides de seguirme si te gusto

Muy pronto un nuevo post con una cosa muy buena echa con cosas q vemos todo los días

Este post fue creado con el fin de mostrarle mi creacion y darle una idea de como hacer algo parecido
