Buenas amigos de taringa tenia mucho tiempo que no hacia un post tutorial hecho por mi, hoy les voy a enseñar como reparar su mouse Gaming, esta guia aplica para todos los mouses que conocen en lo q cabe de conocer, y por hoy les explicare varios tips trucos de los mouses, hoy le explicare con un favorito conocido por muchos Microsoft IntelliMouse Explorer 3.0, o como todos lo llaman 3.0.


Primero tenemos que tener a manos estos materiales para trabajar.




Cautin (Muchos lo llama Cautil pero enrealidad su nombre verdadero es Cautin, o Soldadora de Estaño)

Como arreglar tu Mouse Gaming


Tijeras

guia


Punta de Bisturi (o un cuchillo muy afilado)

manualidades


Estaño (Creo que es obvio)

mouse



Succionador de estaño (solo si es necesario)

tips

Ahora vamos a comenzar con nuestro pequeño tutorial.


Primero tomamos nuestro mouse en este caso es Microsoft 3.0 y proseguimos a desarmarlo, antes tenemos que quitar los Glides, o las gomitas de abajo como quieras decirle guardalas para q se las ponga otras vez.

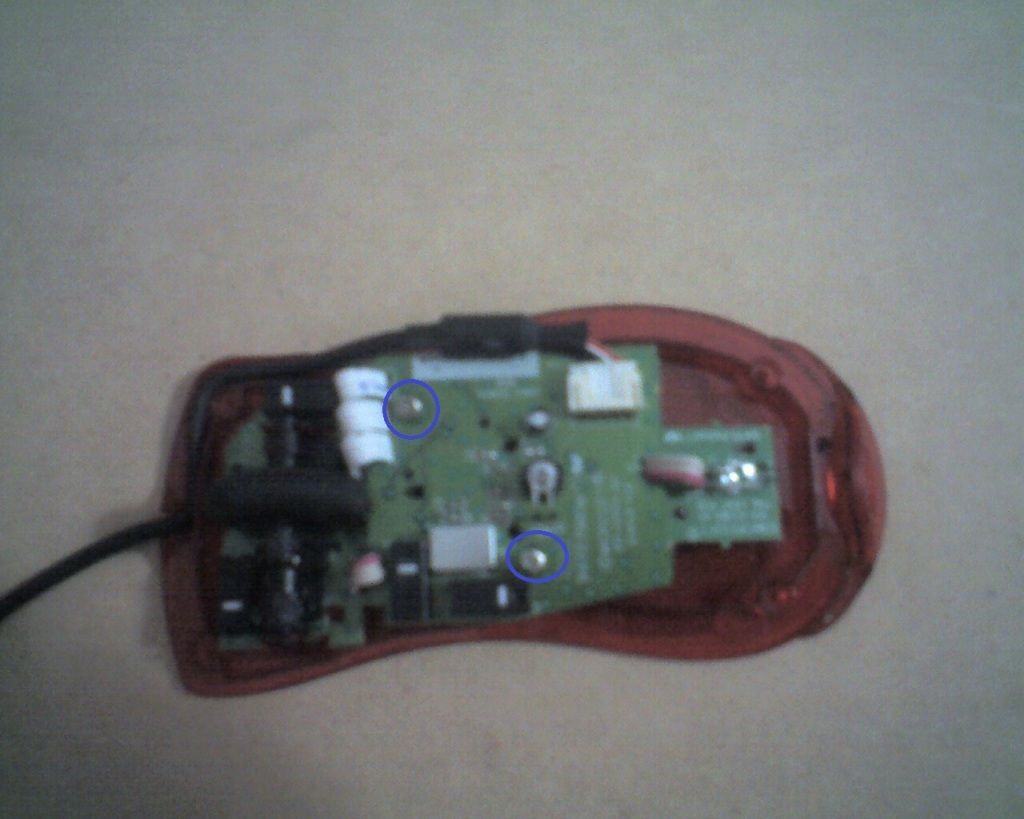

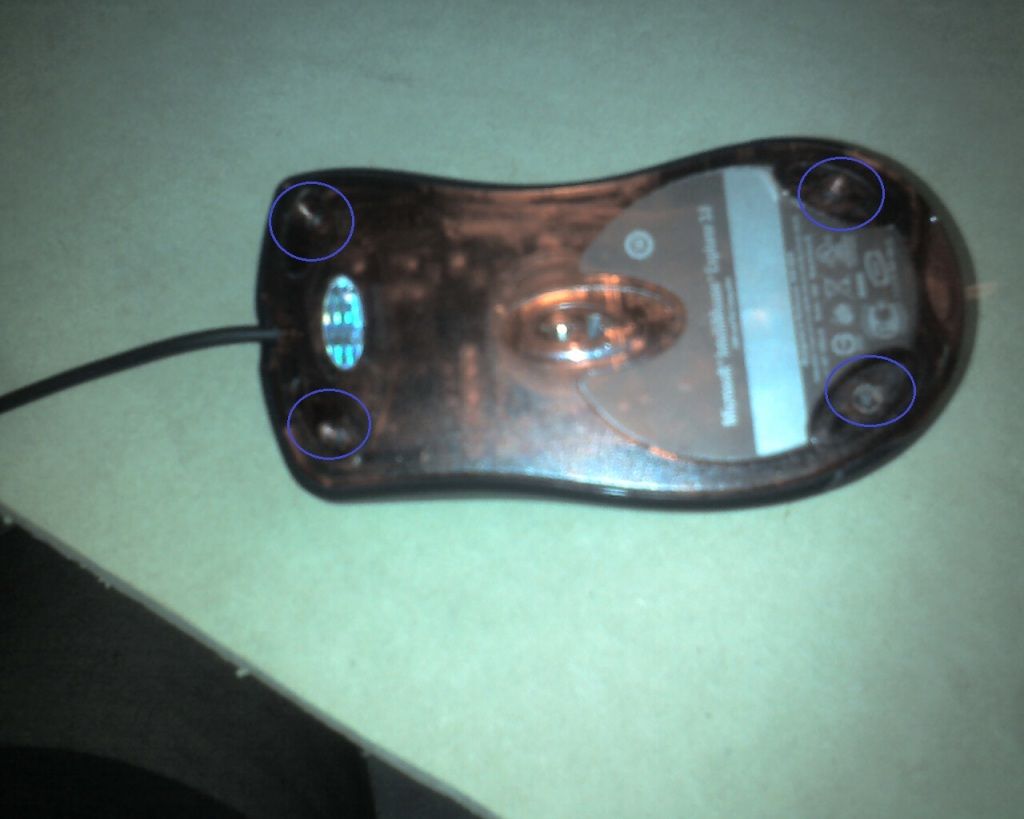

Quitamos todos los tornillos donde marque en la imagen

gaming

reparar

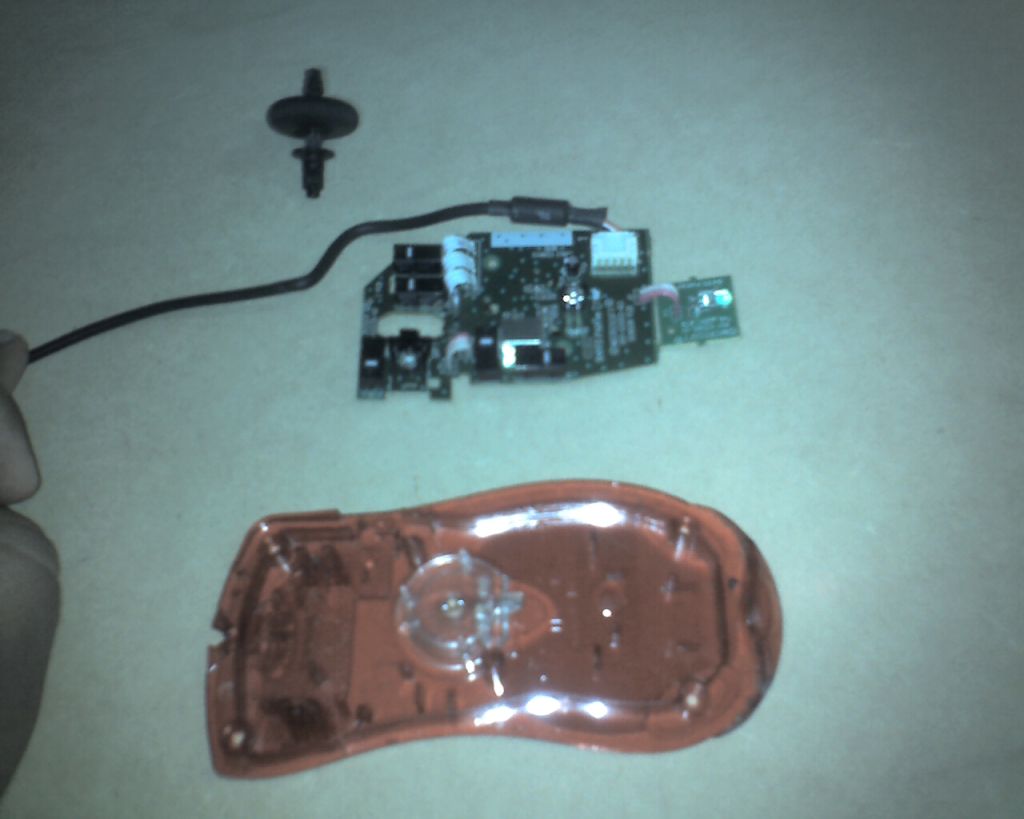

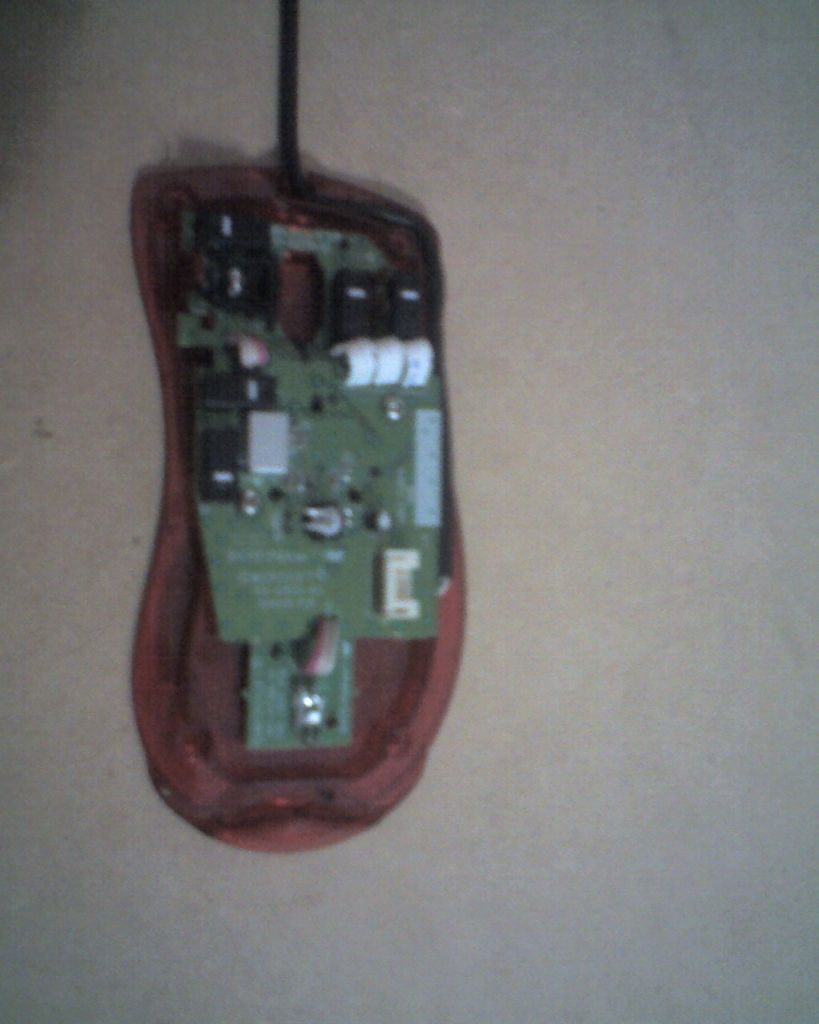

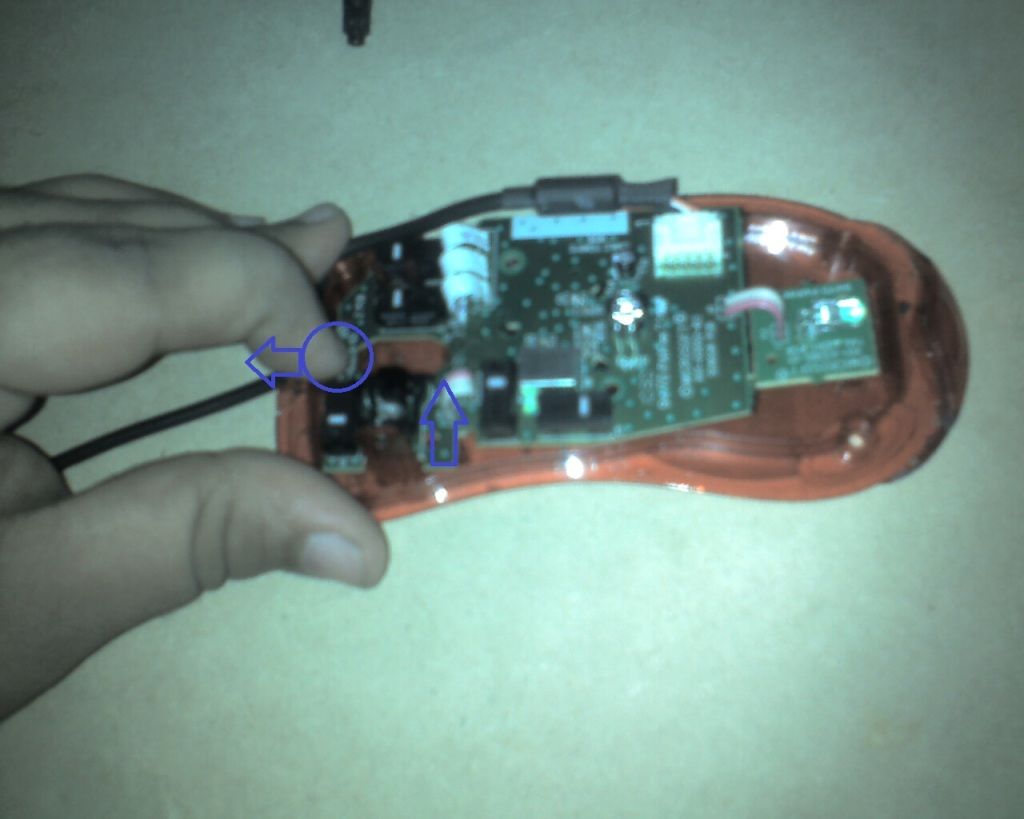

Despues que, quiten todos los tornillos proseguimos a desmontar la placa base


3.0

curiosidades

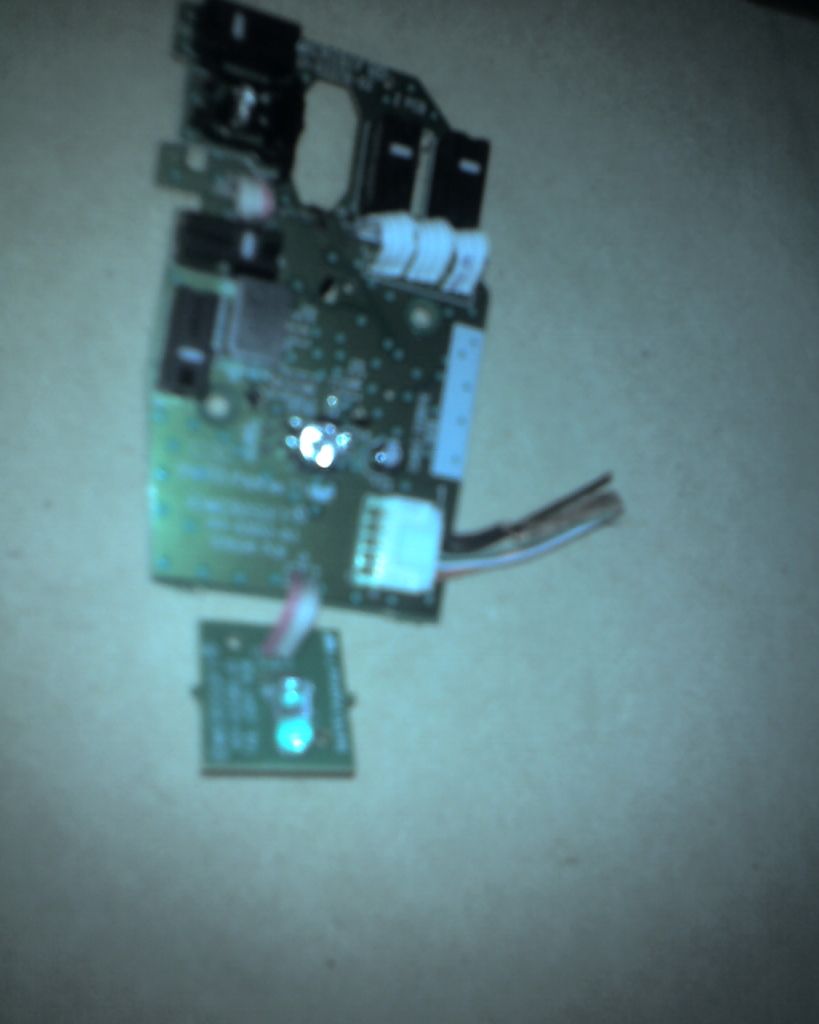

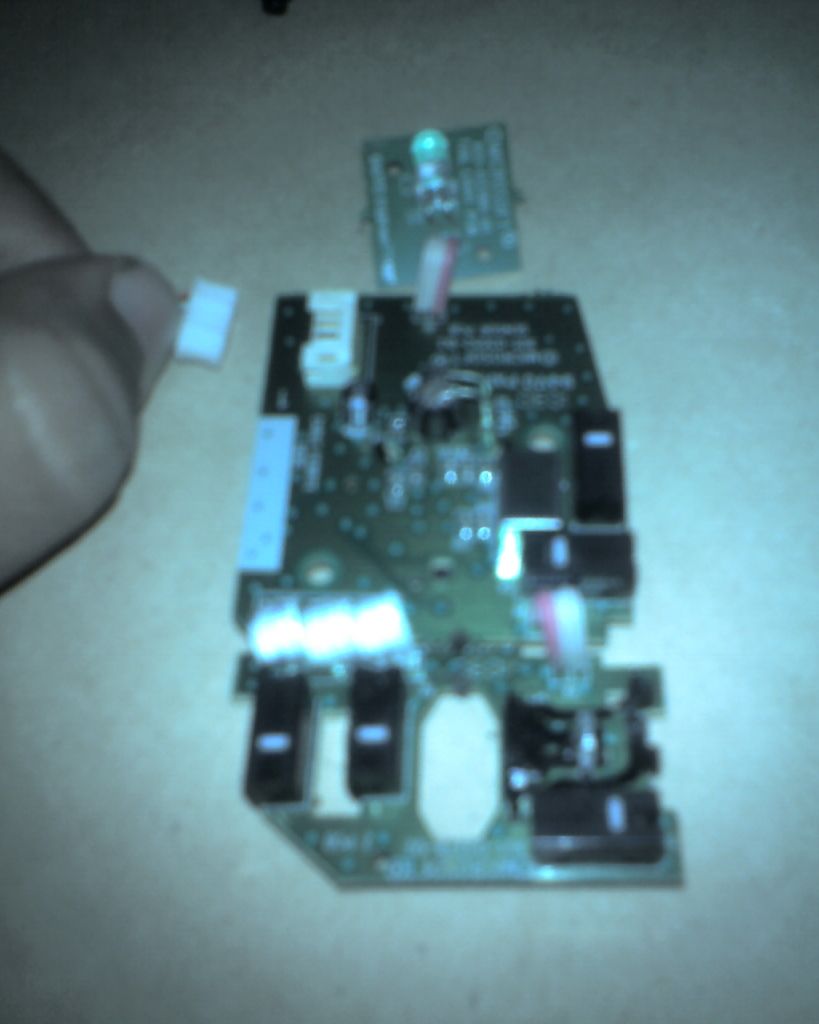

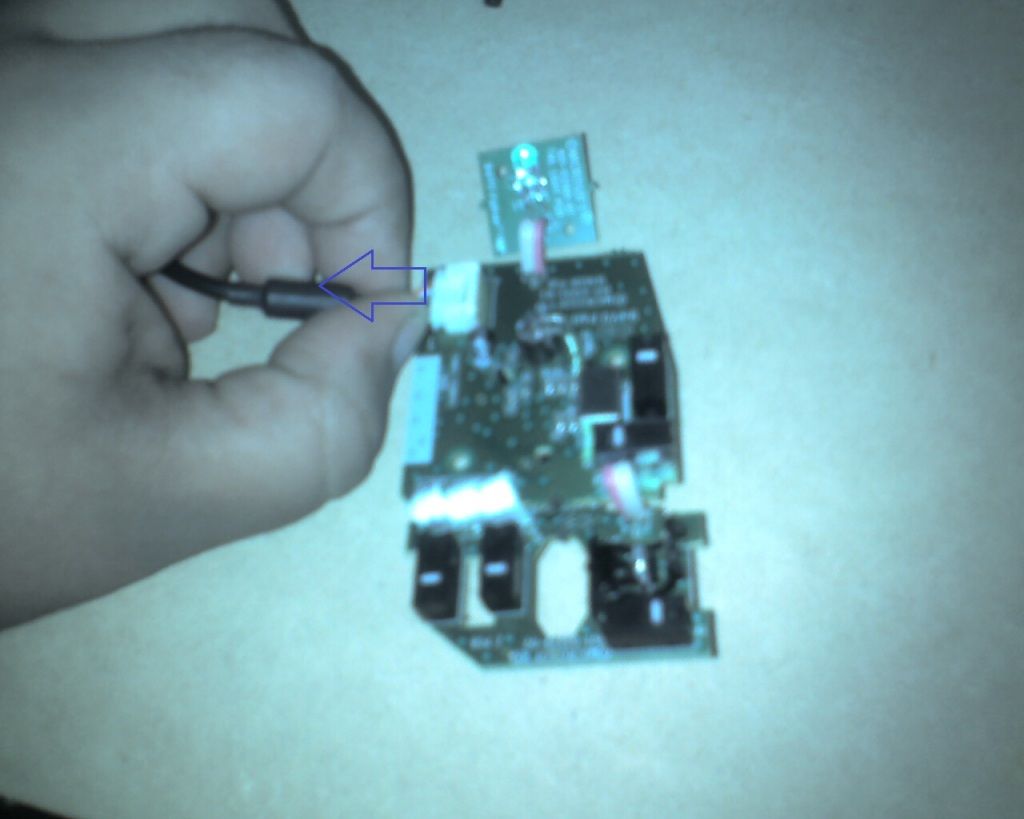

Despues de desmontar la placa base, desconectamos el cable usb de la placa

estaño

soldar

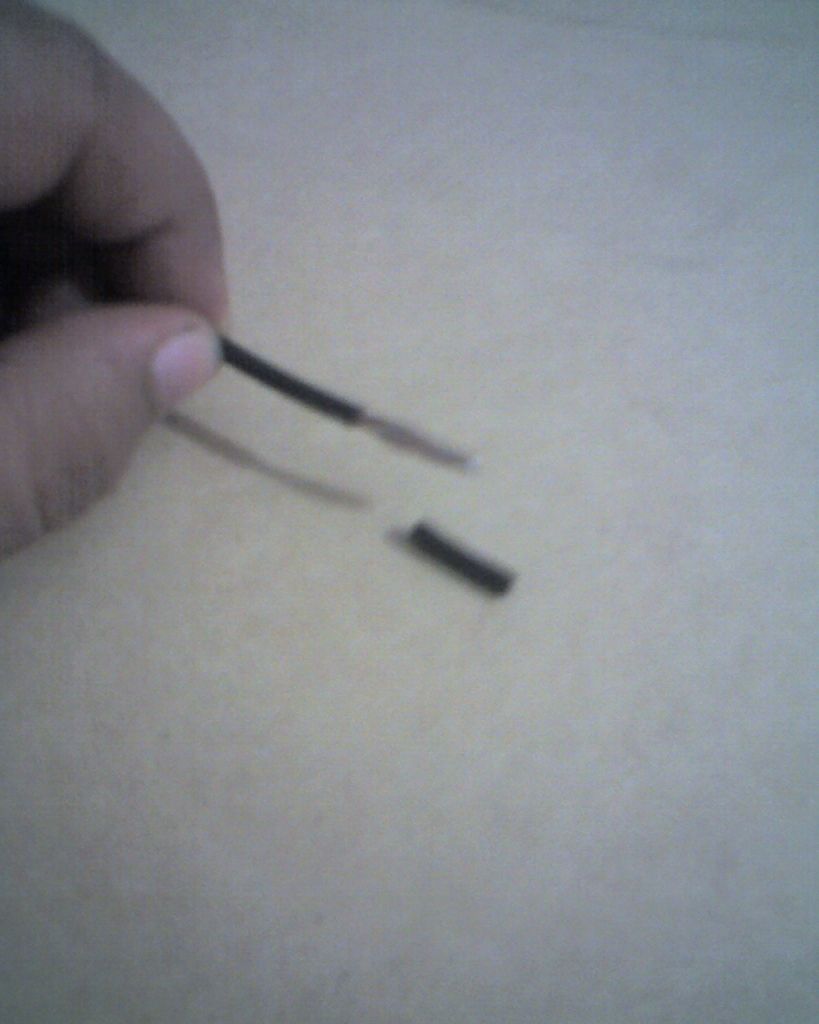

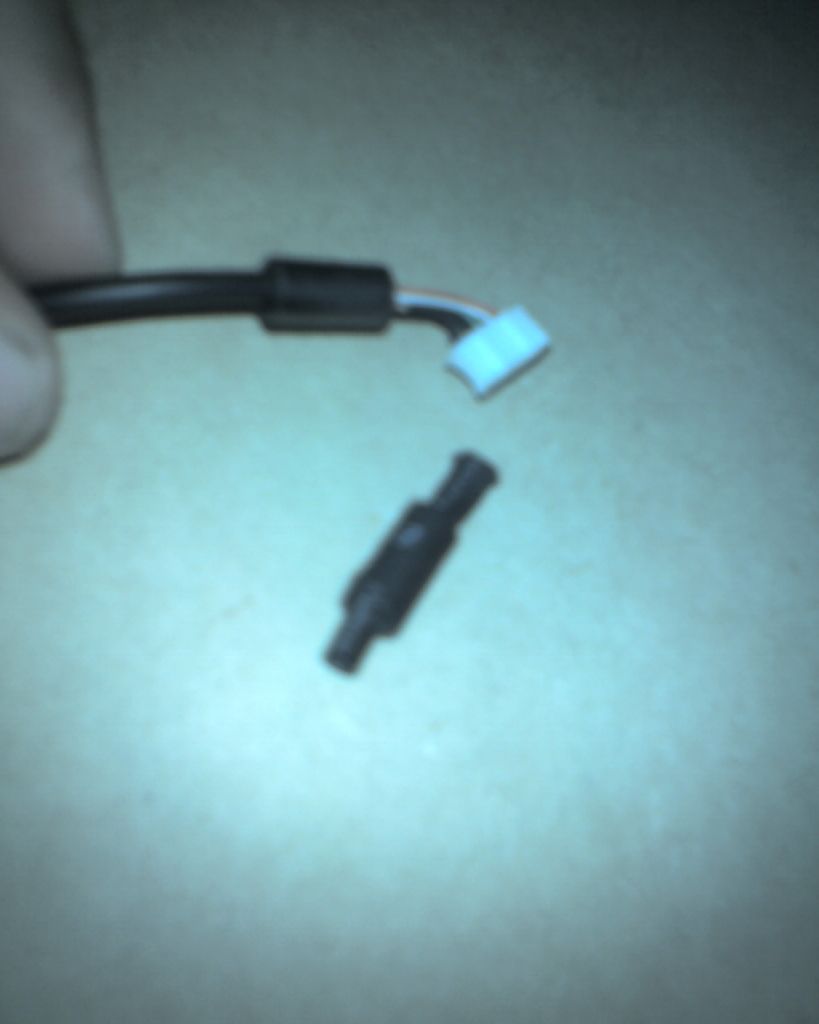

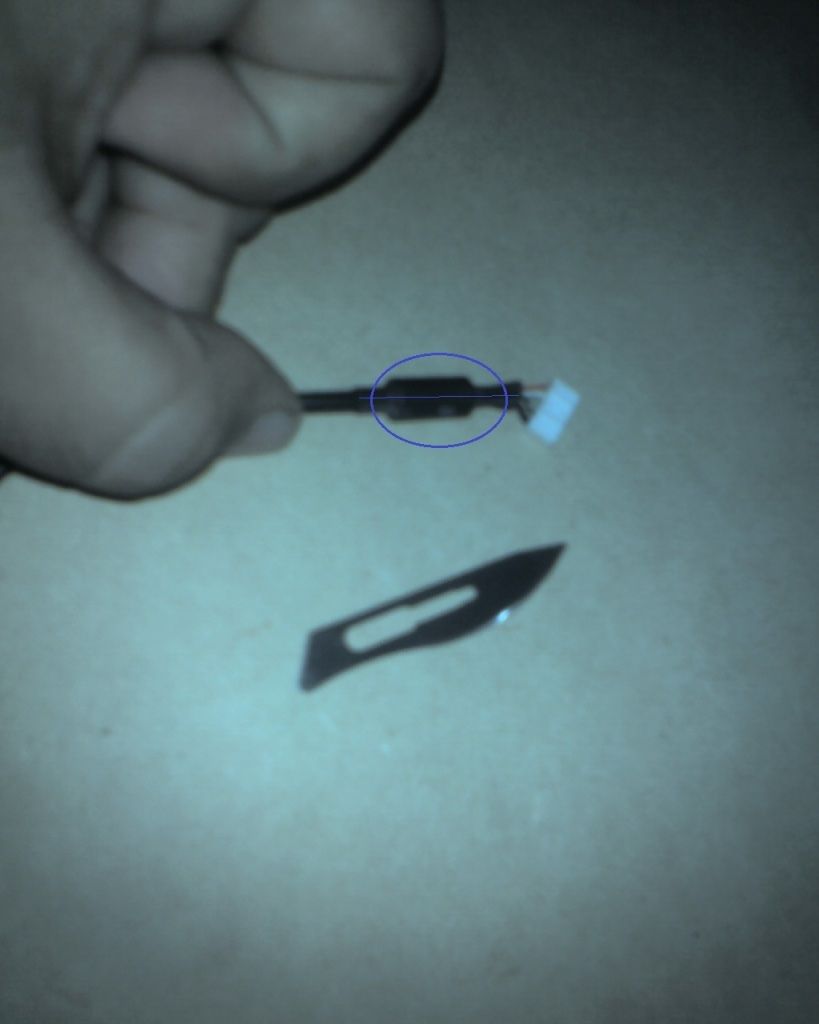

Despues de quitar el cable y una vez q lo tengamos a mano agarramos nuestro bisturi o cuchillo y cortamos el protector de cable (o como lo llaman en mi pais houdini nose porque) q esta en la punta.

Como arreglar tu Mouse Gaming

guia.

manualidades

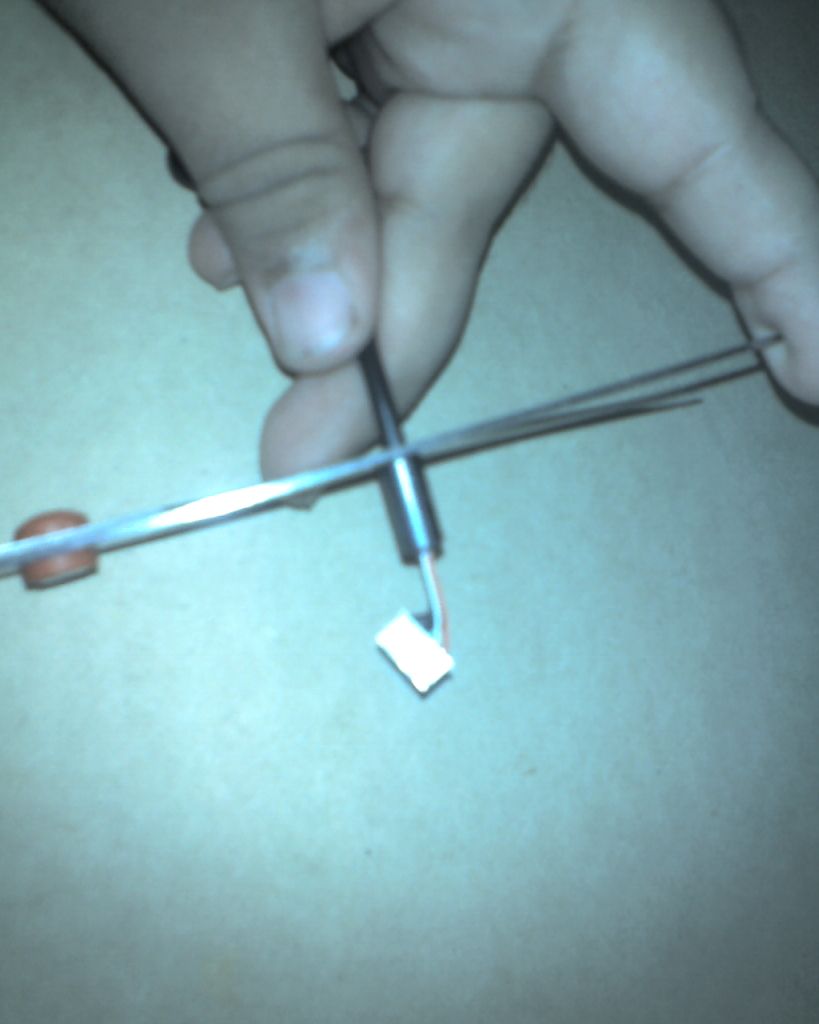

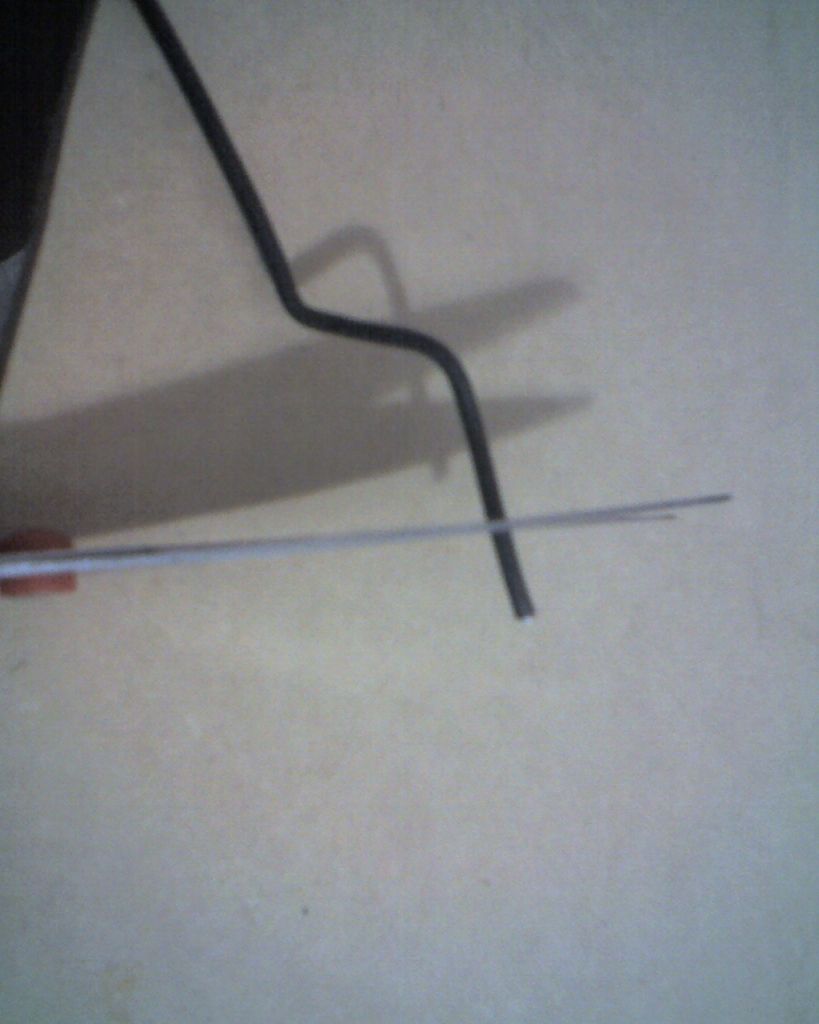

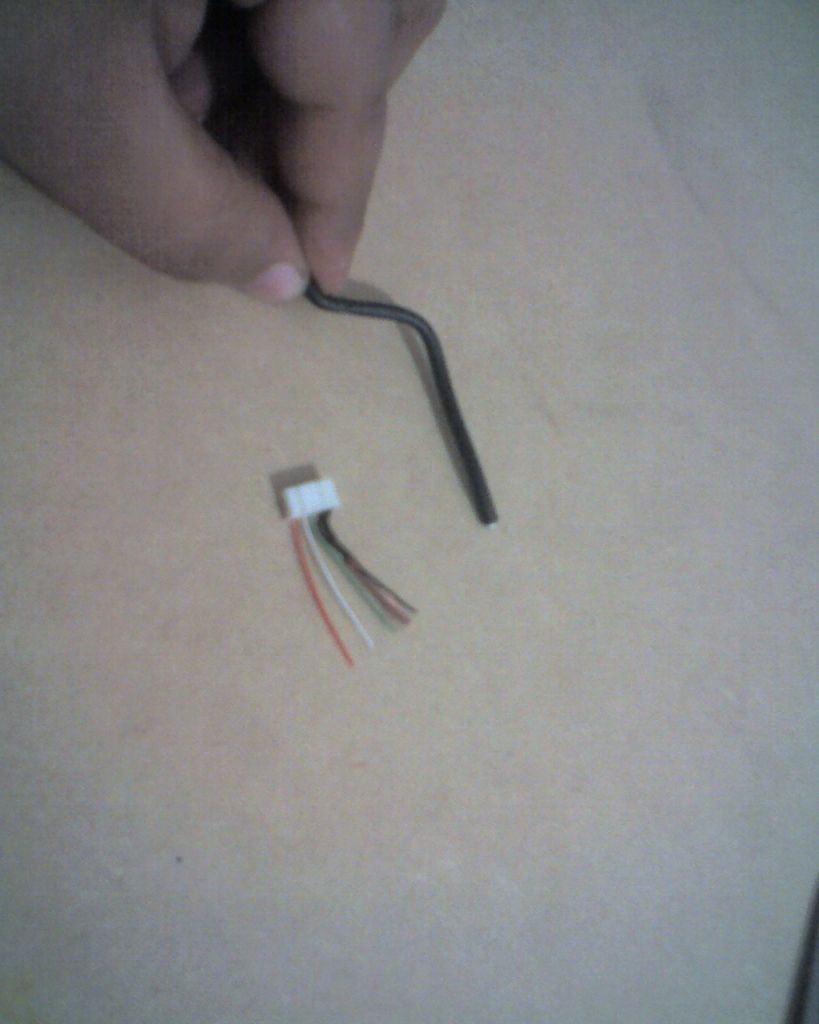

Despues cortamos una procion de cable muy pegada a una especie de arco de plastico que como van a ver en la imagen no traten kitarlo no se puede lo intente solo corten y ya un solo dolor.. quedara asi..

mouse

tips

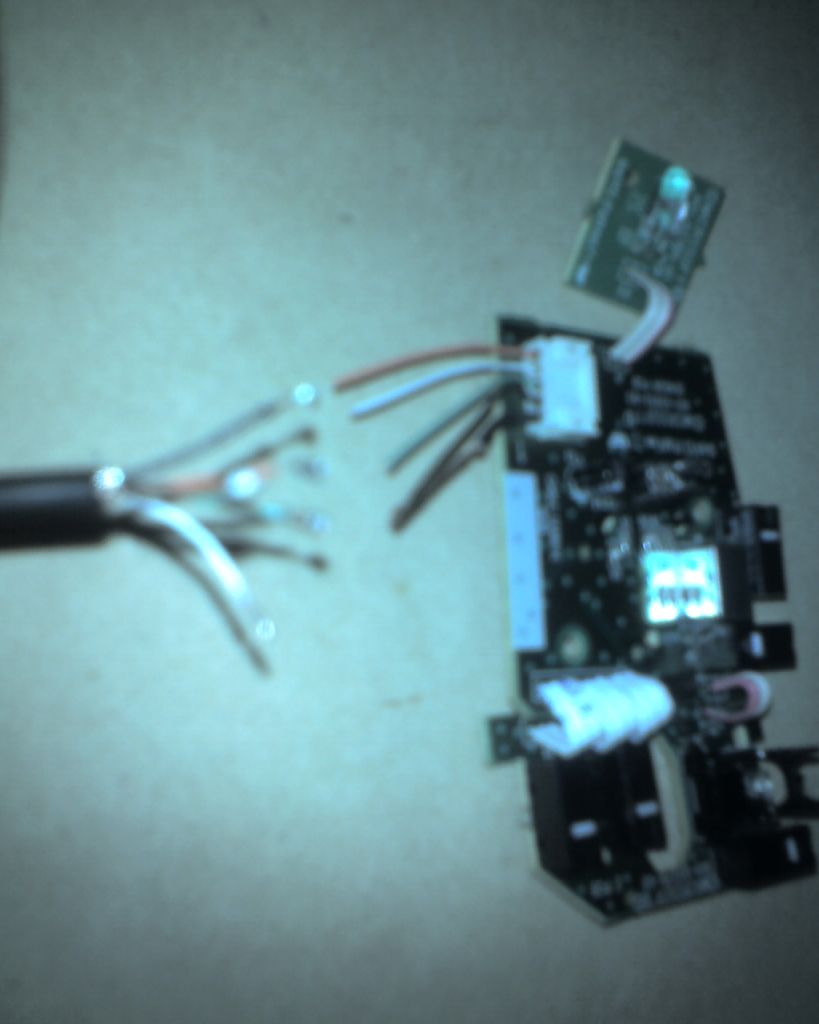

Despues agarramo la punta dond esta el conector y la conectamos a la placa otra vez solo para saber el orden de color de cable o sino lo anotan como quieran, yo no se la dejo ya que me se el orden de memoria

el orden de los cables mirandolo desde arriba de de izquierda a derecha es Rojo, Blanco, Verder, Negro, GND (o Tierra mejor conocido), OJO SI VOLTEAMOS LA PLACA RECUERDA QUE EL ORDEN ES ALREVEZ IGUAL EN LA IMAGEN APARECERA COMO VA

gaming

reparar

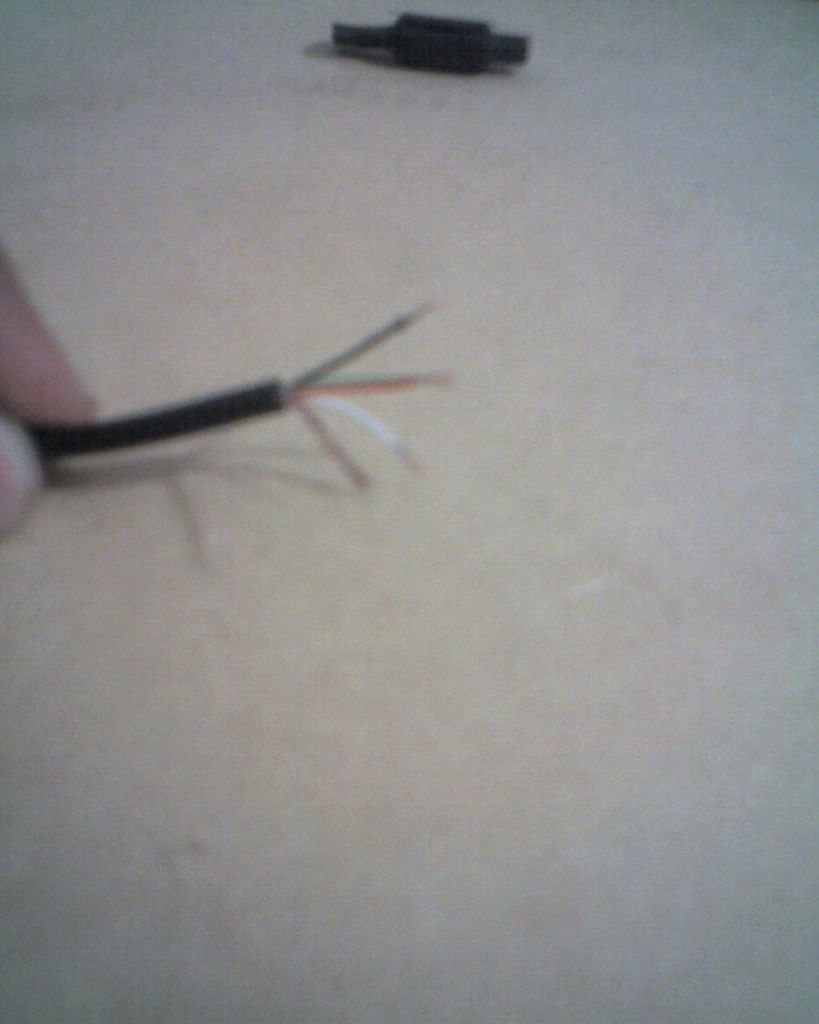

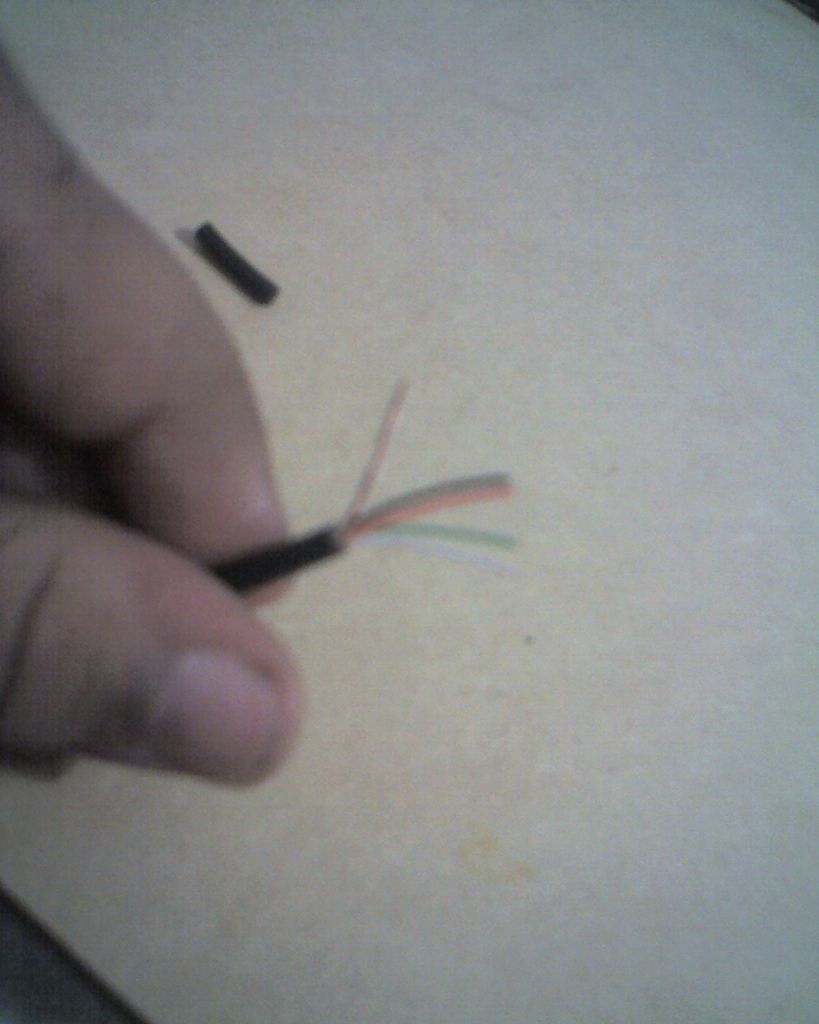

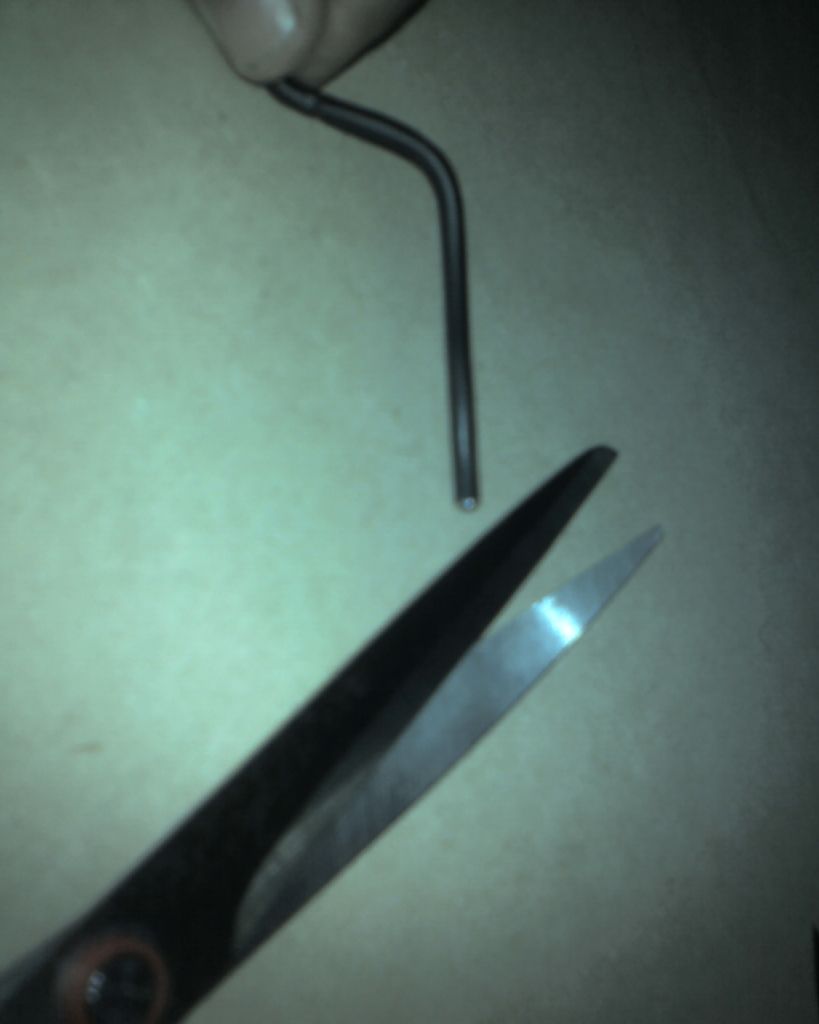

Luego agarramos nuestro cable ya cortado y comenzamos a pelar un trozo 1,5 cm aproximado, con cuidado no vayas a cortar los cables de adentro..

3.0

curiosidades

estaño

soldar

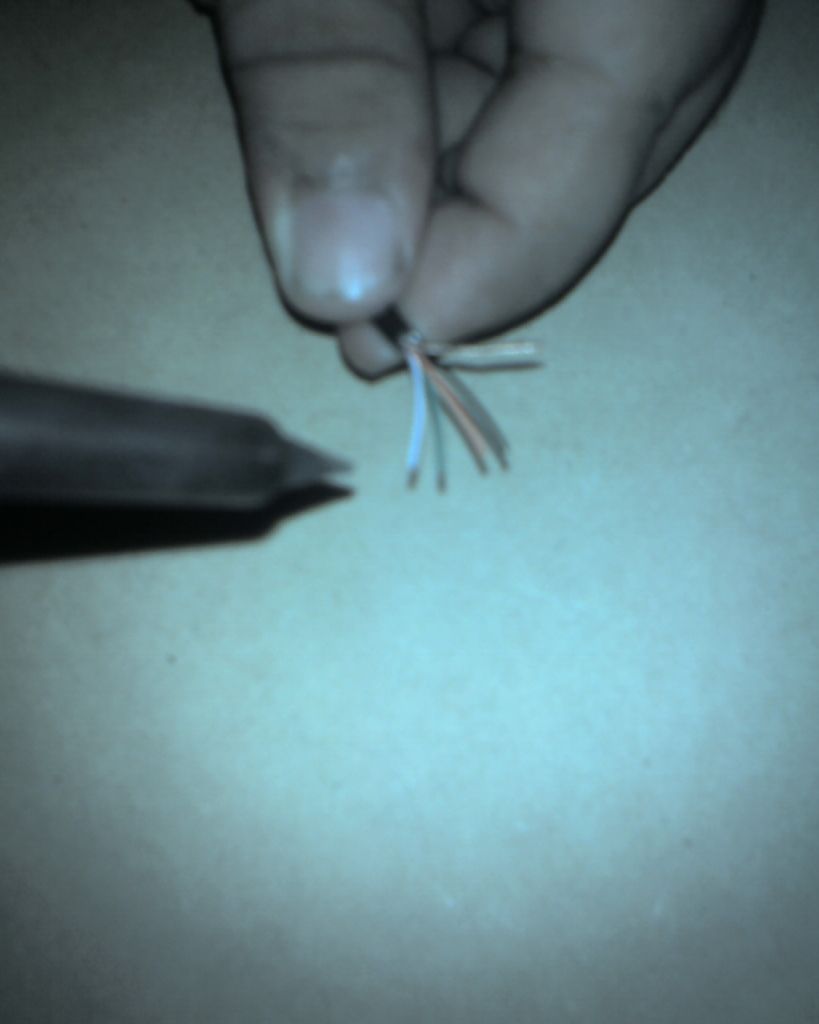

Despues que tenga el cable ya pelado y separado con la ayuda del cautin ya caliente dejelon calentar mientras lo desarmen y todo, vamos a fundir lo que cubre el cobre ya que si lo haces con las tijeras el cable es tan fino q cortas las fibras lo digo por experiencia con el cautin vas derritiendo poco a poco un pedacito de punta de cable.. tomate tu tiempo es un trabajo tedioso

Como arreglar tu Mouse Gaming

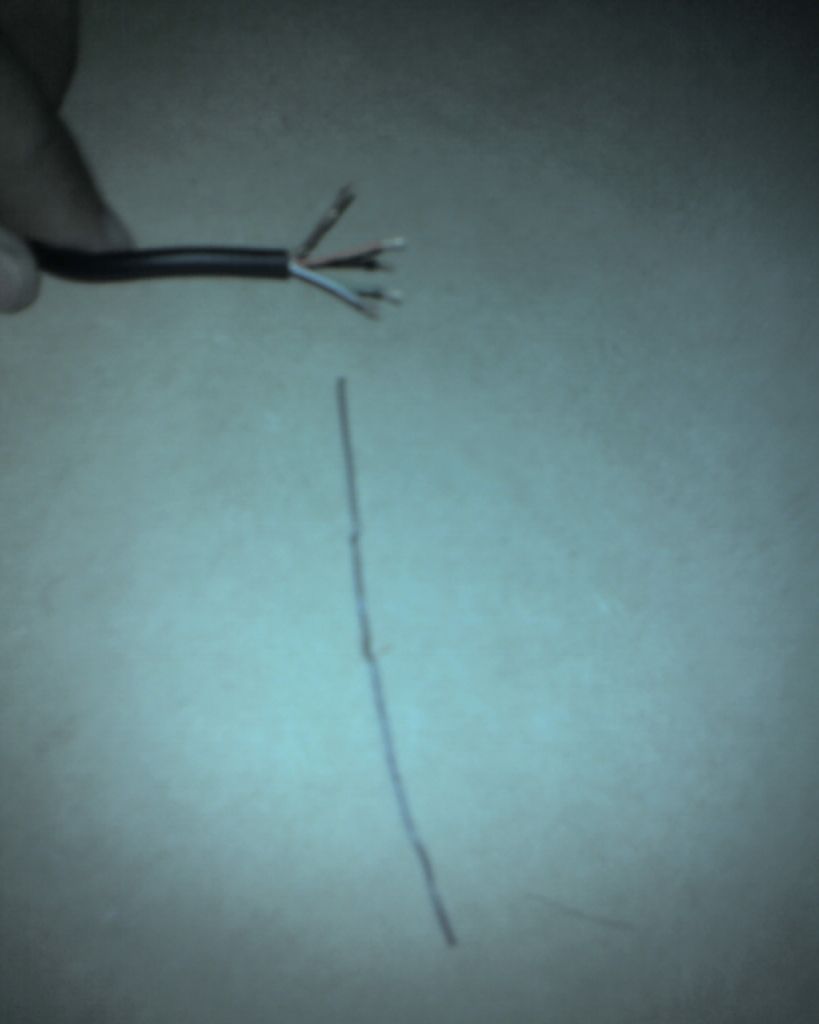

despues de un rato con mucho cuidado te quedara algo mas o menos asi no se ve bien la imagen ya que las tome con mi celular

guia

cuando tengas todo listo agarra el estaño y llena las puntas de los cables con un poco de estaño para que se te haga mas facil al momento de soldar a la placa si usas el metodo de cautin y estaño al mismo tiempo directo a la placa primero te tardas mucho segundo te quemas porque estas solo, y tercero tienes que buscar la manera mas facil... te quedara algo asi


manualidades

mouse

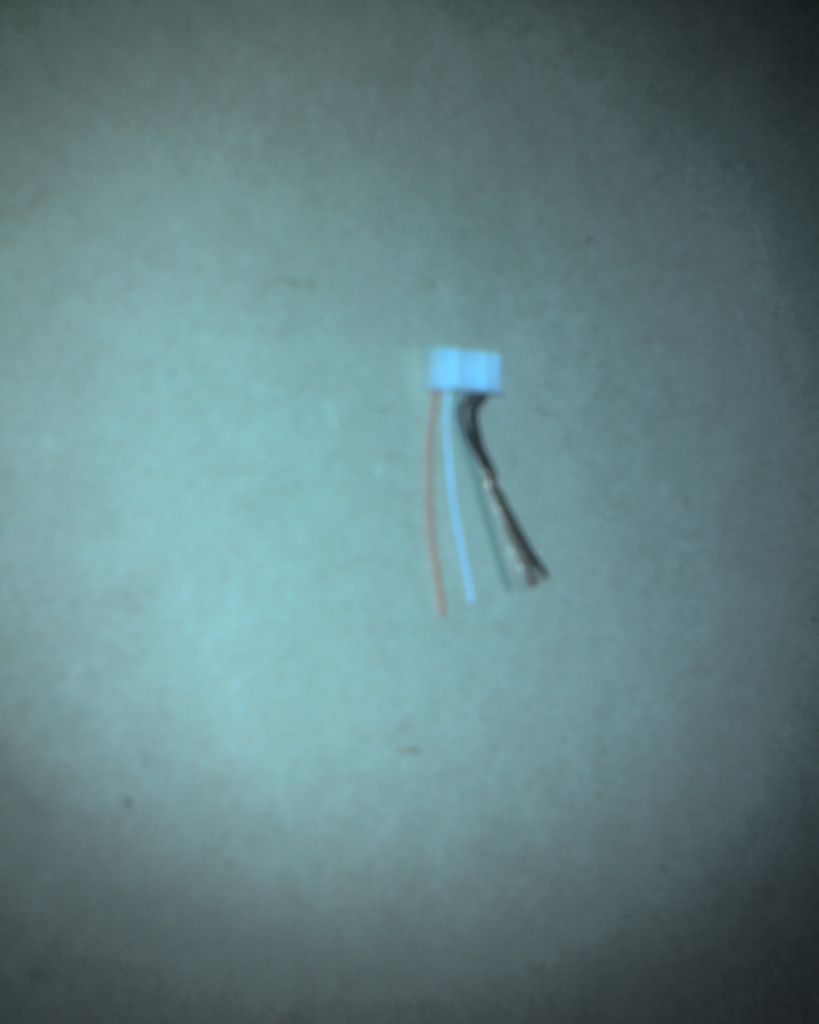

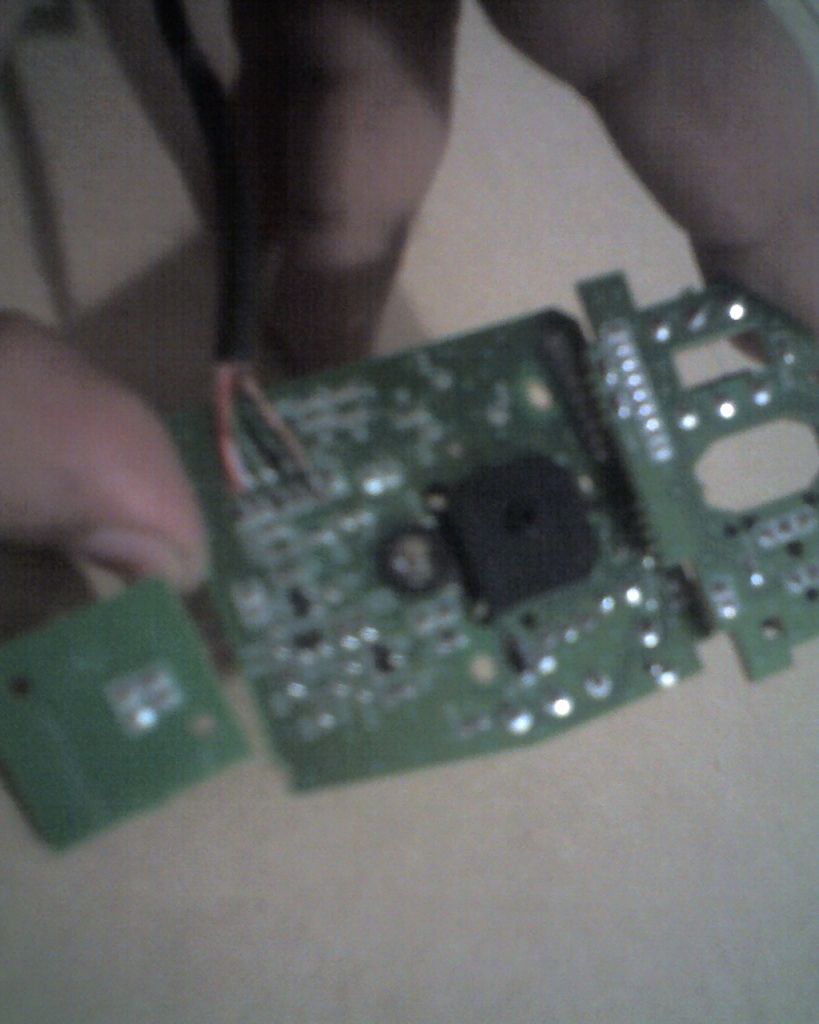

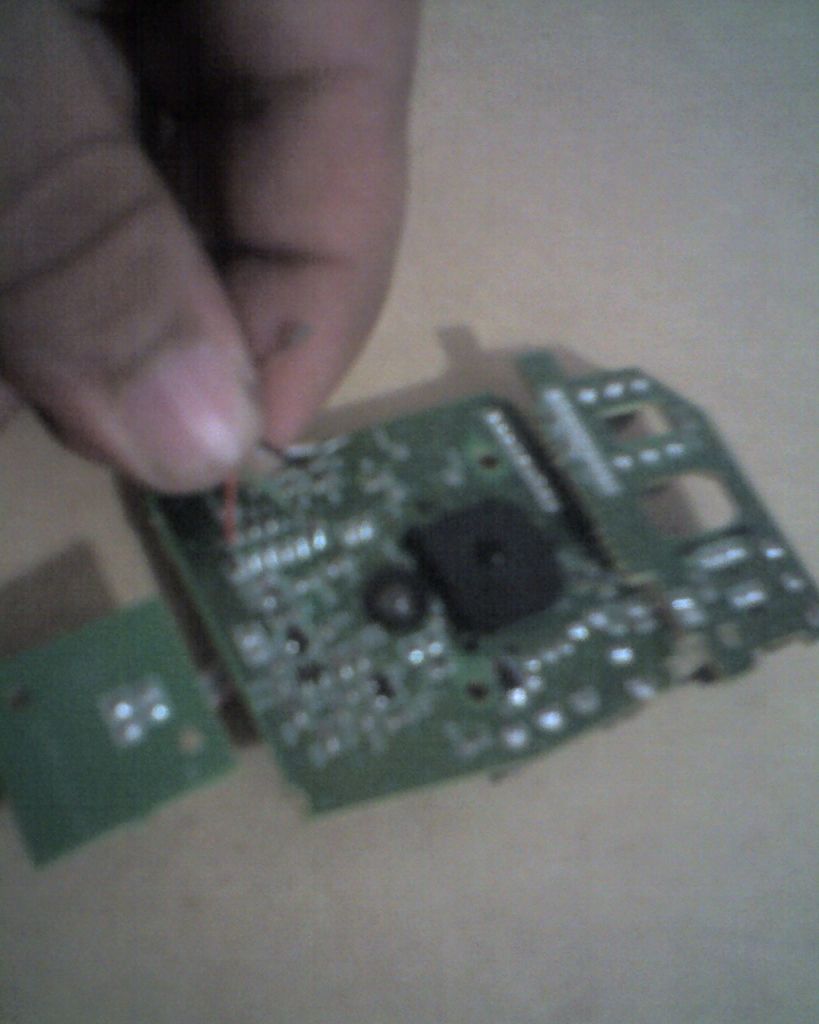

luego proseguimos a voltear nuestra placa y buscar dond va el conector de nuestro cable en este caso vamos a poner el cable directo a la placa ya que el problema del microsoft 3.0, el 1.1 de 5 botones y el 1.1a de 3 botones no es el cable q se daña, sino es el conector blanco que va directo a la placa por eso nada mas quite el conector.. y proseguimos a soldar nuestro cable y te quedara asi...

tips

gaming

reparar

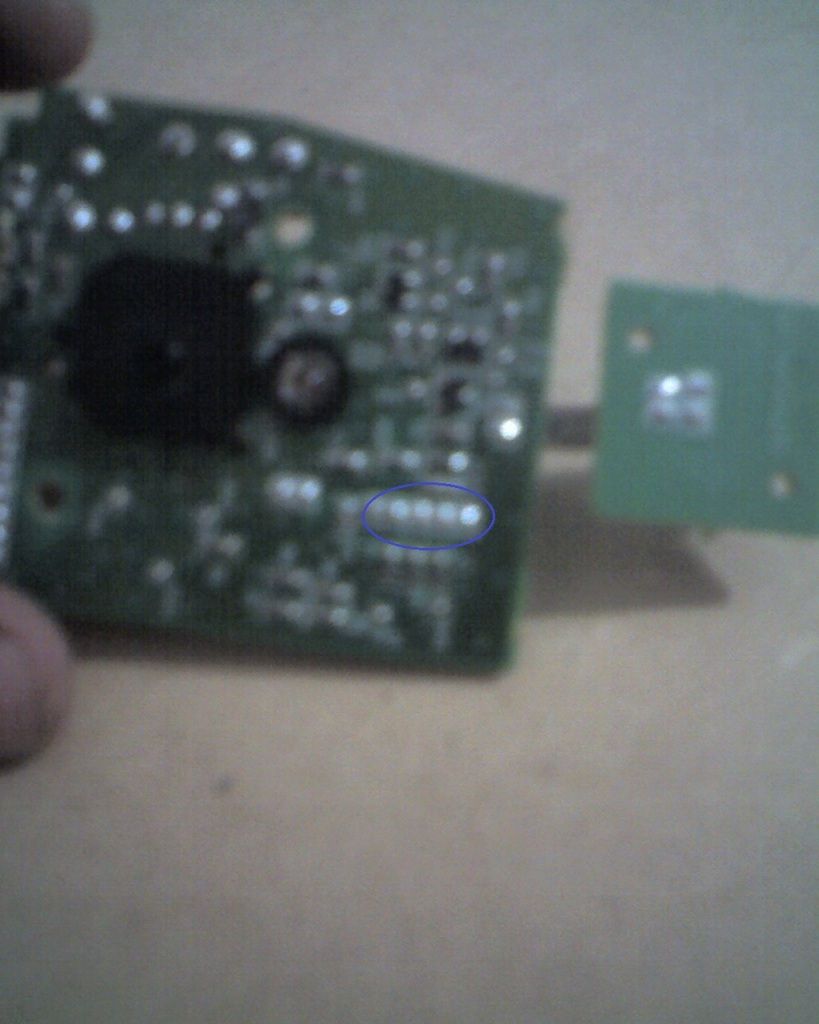

SI VEZ LA PRIMERA IMAGEN QUE MUESTRA EL CIRCULO QUE MARCA DOND VAS A SOLDAR EL CABLE, TIENE UN CUADRITO NEGRO QUE ES LASER SIEMPRE TEN EL LASER DE LADO IZQUIERDO, ASI NO TE CONFUNIDIRAS Y PONES LOS CABLES AL REVES AUNQUE SI DEJASTE EL CONECTOR EN LA PLACA AL VOLTEARLO SABRAS COMO VAN SOLDADOS..

Despues de un largo trabajo de 30 a 45 (yo me tardo menos porque ya estoy acostumbrado) te quedara asi bonito no?


3.0

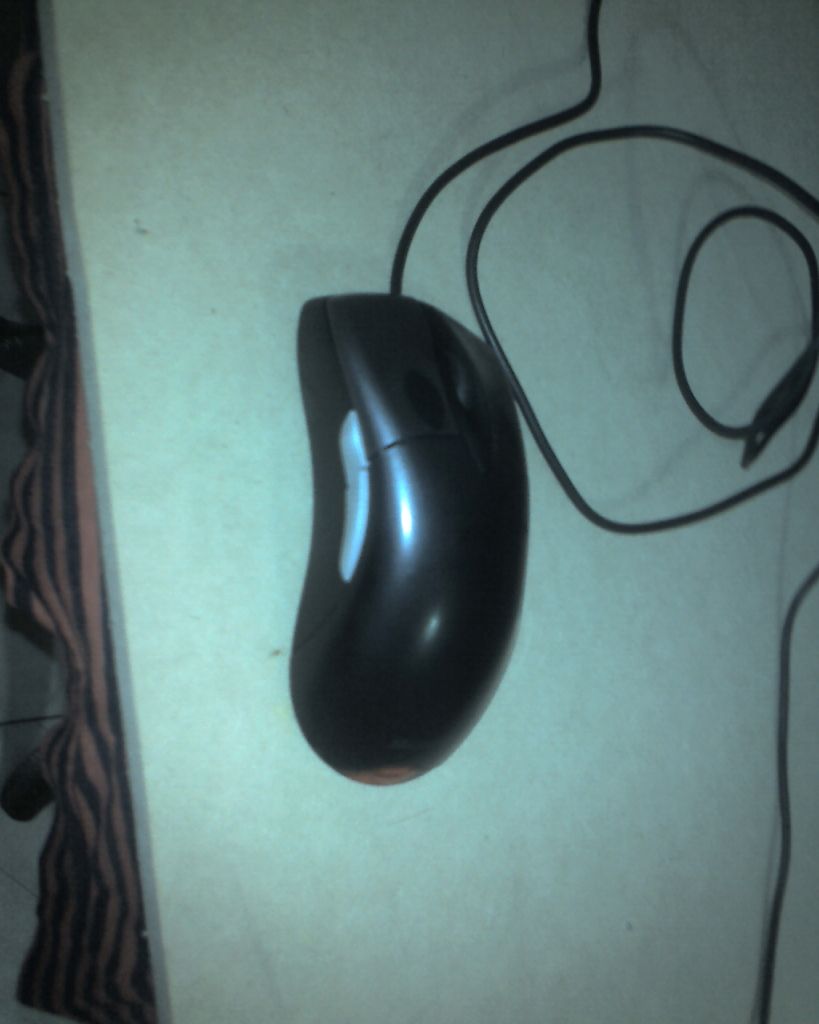

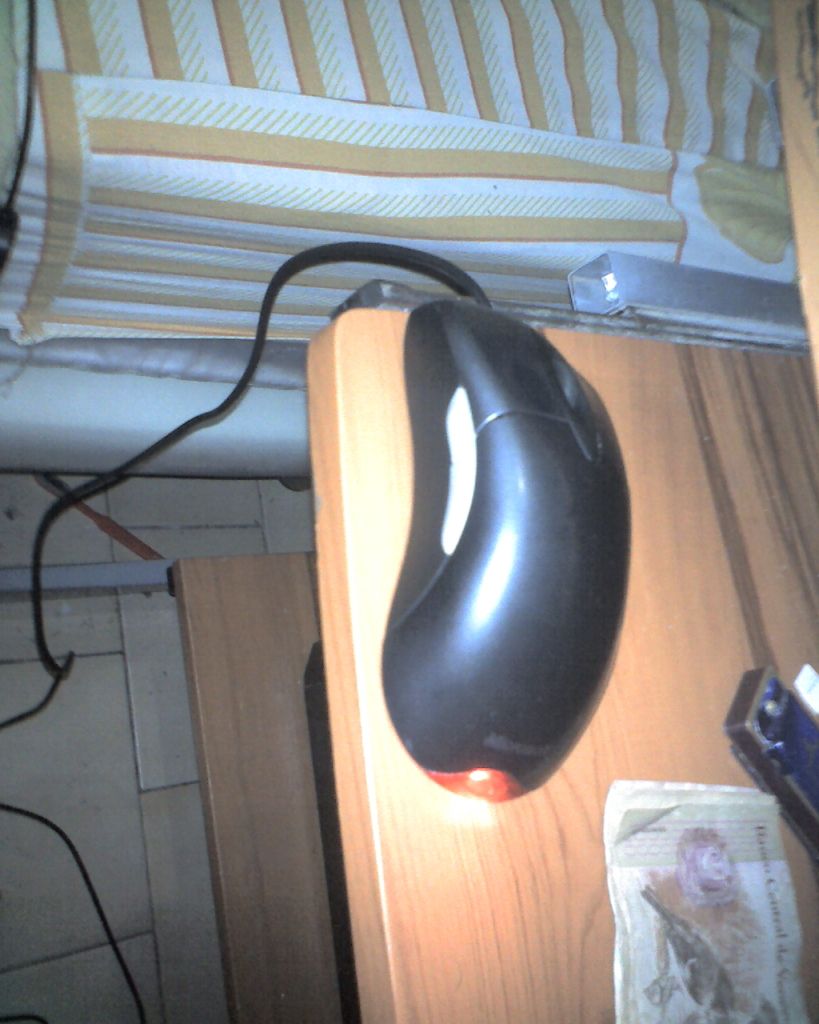

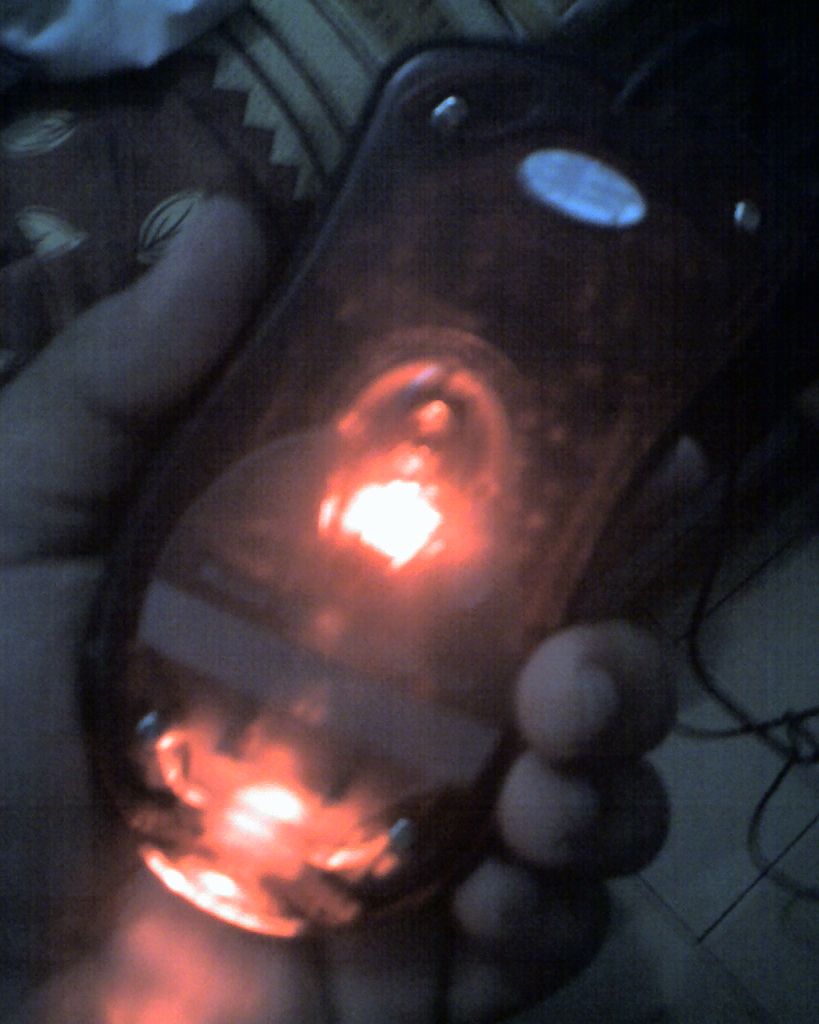

Armamos nuestro 3.0 y listo a probarlo.

curiosidades

estaño

soldar

CABE RECALCAR QUE ESTE CASO ES CUANDO SE TE APAGA Y PRENDE EL MOUSE MUCHO AL MOVERLO NO ES EL CABLE QUE ESTA MALO SOLO ES EL CONECTOR QUE VA A LA PLACA YA Q SE ABRE Y NO HACE UN BUEN CONTACTO, ESTE METODO NO SOLO SE USA PARA EL MICROSOFT 3.0 SINO PARA EL 1.1 5 BOTONES EL 1.1A DE 3 BOTONES, MOUSES STEELSERIES EN SU VARIEDAD, Y RAZER TAMBIEN, OJO CADA MOUSE SE ABRE DISTINTO Y TIENES QUE TENER MUCHO CUIDADO CON LO Q HACES NO VAYAS A ROMER UNA FAJA.

MUCHOS ME PREGUNTAN QUE COMO HACEN PARA CUANDO SU MOUSE CLICKEE MUCHAS VECS DE 2 A 3 VECS Y SOLO LO APRETASTE UNA VEZ, MAS ADELANTE HARE UNA GUIA DE COMO HACERLO, Y OTRA GUIA DE COMO HACER Q NUESTRO MOUSE 3.0 Y 1.1 NO SALTE CUANDO ESTES JUGANDO COUNTER STRIKE Y SALTES CON EL SCROLL

ESPERO QUE LES GUSTE EL TUTORIAL ES SENCILLO NADA DEL OTRO MUNDO ES ALGO SENCILLO DE HACER NO TIENEN QUE SER ING, O HACER UN CURSO DE ELECTORNICA PARA HACER ESTA BOBERIA.


ESTE POST LO HICE DEDICADO PARA LOS GAMERS DE JUEGOS FPS, DE VENEZUELA YA QUE EN VENEZUELA TENER UN MOUSE GAMING ES UN LUJO POR SU ALTO COSTO, NOSE EN OTROS PAISES Y AHORRARCE UNOS DOLARES NUNCA ESTA DEMAS.. SUERTE Y GRACIAS POR SU TIEMPO
