Iluminando mi laboratorio con leds

Iluminando mi laboratorio con leds

Este proyecto que tenia en mente hace mucho tiempo, y ahora pondré a disposición mis experiencias con este tipo de iluminación.

Para este tipo de iluminación utilicé, las tiras de leds flexibles que se alimentan con 12 voltios DC, que se puede observar en la primera imagen, este tipo de dispositivo es muy amigable porque se deja manipular hasta cierto punto, ademas que se puede cortar en trozos de tres (3) leds, y de ser resistentes al calor, lo suficiente para no dañarse cuando se están soldando (Ademas que no note perdida de luminicidad en los leds).


Después dispuse los leds en módulos de 2x4, como podrán observar en la siguiente imagen:

APAGADO

Luz

ENCENDIDO

tu

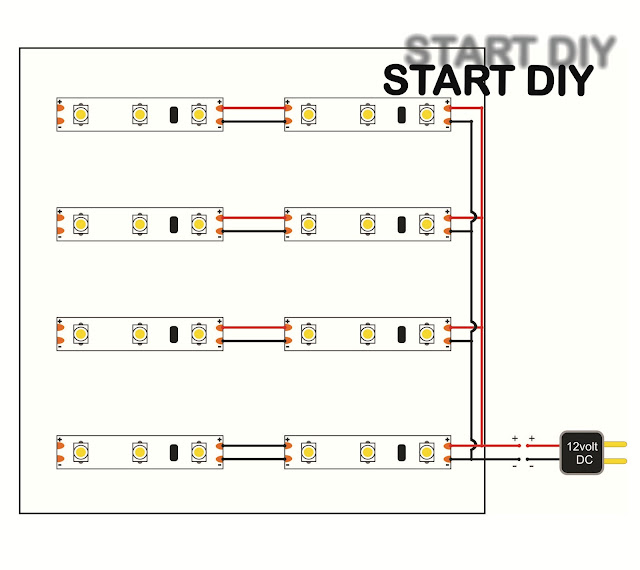

Todas las tiras de 3 leds están en paralelo, para mayor entendimiento les muestro la imagen pictórica, de las conexiones de los leds:

leds

Después procedí a construir otros 4 paneles de leds, siguiendo el esquema anterior.

APAGADO

laboratorio

ENCENDIDO

mismo

Después procedí a ponerlas en el techo, como yo dispongo de un cielo raso en "Draibol ó Drywall", entonces no tuve inconvenientes en poder ocultar los cables:

hazlo

La fuente de poder de 12 volt que utilicé, fue un adaptador de corriente conmutada de la marca Techman

ahorrador

Ya que este adaptador suple con la corriente (700 mA) y voltaje que demanda estas luces led

Bueno, se preguntaran ¿ Cuánto es el consumo de estas luces? ¿ Por qué decidí cambiar la bombilla ahorradora por este tipo de iluminación?

Las respuesta a la primera pregunta es:

El consumo teórico calculado daba como resultado un consumo de 800 mA (Miliamperios) a 12 voltios, osea 9,6 watts de potencia, pero a la hora de experimentar, los resultados medidos fue de 660 mA a 12 volt osea 7,92 watts, mucho menos de lo que esperaba, mas sin embargo yo sobre dimensiono ese consumo redondean dolo a 10 watts, porque siempre existe una perdida de calor en el adaptador, aunque este tipo de adaptadores tienen una eficiencia de mas o menos 90%, respecto a las fuente de voltaje hechas con transformador, en donde el transformador tiene una eficiencia del 80%, menos las perdidas que son ocasionadas por la rectificación, la filtración y regulación, este tipo de fuente llegaría como máximo a un 50% de eficiencia, debido a que los transformadores que yo he utilizado son fabricados con materiales de muy baja calidad esto también genera mucha mas perdidas en forma de calor.

En respuesta a la segunda pregunta:

Mi decisión radicó en que las bombillas ahorradoras no están diseñadas para el uso domestico, en otras palabras, si quieren experimenten con este tipo de bombillas prendiendo y apagando varias veces, notaran que su luminosidad disminuirá considerablemente hasta llegar el punto en donde se "funden", en cambio con los leds esto no sucede, ya que estas están diseñadas para esto, además de que su consume es aun menor y su periodo de vida es mas largo.

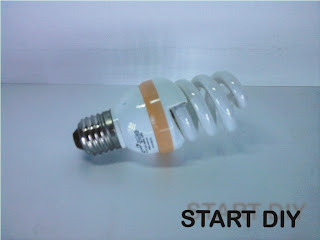

Yo usaba esta bombilla ahorradora de 15 watts, que necesitaba cambiar porque la luz que emitía era demasiada baja :

diystart


Juzguen ustedes el nivel de luz que me daba esta bombilla:

fuente12volt

luzled

Una iluminación muy baja como pueden observar

Pero cuando implemente la iluminación led, el cambio fue considerable, observen ustedes:

Iluminando mi laboratorio con leds


Aunque la luz que emite los leds tiende a ser azul, aun así mejoró considerablemente.

Este post es de contenido propio, sacado de mi blog http://diystart.blogspot.com
