Construyendo una guitarra eléctrica de viaje...


Primero :
Yo quería una pequeña guitarra eléctrica portátil para jugar en mi terraza o tirar en el coche. También quería ver lo pequeño que una guitarra que podría hacer que todavía tenía un tablero de tamaño del dedo completo. Yo tenía suficientes piezas por ahí para probarlo. Esto es lo que hice.

Esta página es de ninguna manera pretende ser un manual de instrucciones paso a paso de cómo construir una guitarra. Se requiere el uso de herramientas eléctricas peligrosas. Sólo debe probarlo si tienes una guitarra barata viejo dictado a usted de su hermano-en-ley.
Bueno dejo el pano inicial :





Como Construir una Guitarra eléctrica de viaje !

guitarra electrica viajera



Aquí es viejo Jim "guitarra negro", con lámina de madera contrachapada cuello y el cuerpo:

ideal para viajes


Le quite el cuello:
Como Construir una Guitarra eléctrica de viaje !

Corté la cabeza ya que quería acortar la guitarra. El plan consiste en unir las clavijas en el cuerpo de la guitarra, ya que he visto en viajes comerciales guitarras eléctricas:

guitarra electrica viajera

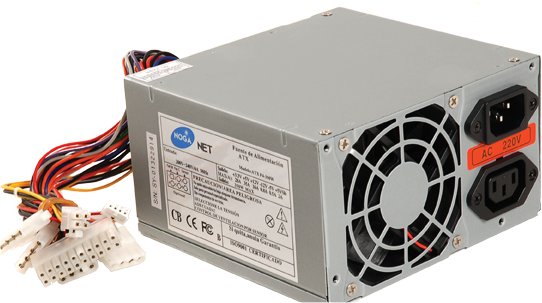

Corte y doble un pedazo de la chapa de una Fuerte de alimentación de un CPU.



Esta es una fuente

 ideal para viajes

Así es el pedazo que le saque :

Como Construir una Guitarra eléctrica de viaje !

 Luego le hice seis agujeros para poner las cuerdas de la guitarra y lo atornille al extremo del cuello con 2 tornillos de madera  :

guitarra electrica viajera

Tome una pieza de madera de caoba y dibuje un bosquejo sobre el y corte dos pedazos de ella para agregarlos en la parte inferior ya que esta no era muy ancha :

ideal para viajes

Después de cepillar y lijar las superficies, les pegan a los lados, donde el cuerpo de la guitarra será más amplia:

Como Construir una Guitarra eléctrica de viaje !

Para hacer el bosquejo utilizé mi ukelele :

guitarra electrica viajera

Luego sujeté el cuello para ver si estaba alineado :

ideal para viajes

Luego sujete bien el cuerpo de la guitarra entre dos bloques de madera pesada para que no se mueva en el momento de perforar :

Como Construir una Guitarra eléctrica de viaje !



1° Hice la caladura donde irá el cuello de la guitarra :

guitarra electrica viajera

Listó, el cuello encaja perfectamente , Lo único que tendré que utilizar una lijadora de tambor si es necesario.

El la imágen siguiente muestra la parte delantera del cuerpo Con el afinador de cavidades para realizar los huecos ... ideal para viajes

El puente y el resto cadena están sentados en la guitarra, así que puede marcar dónde perforar orificios de montaje y de cadena.



Aquí está la parte posterior de la guitarra con cavidades:

Como Construir una Guitarra eléctrica de viaje !

se enrutan canales para las cuerdas, que se utiliza el accesorio de lijadora de tambor en la prensa de taladro para suavizar los lados:

guitarra electrica viajera

Corté un montón de madera lejos en el frente con un poco Forstner para dar espacio a los sintonizadores.:

ideal para viajes

Luego cortate un canal para el cable de recogida mediante la perforación de un orificio largo a través de la parte media del cuerpo (marcados con lápiz), utilizando un largo 1/4 "broca. Entonces perforado en el agujero de enchufe para satisfacer el canal central.

Como Construir una Guitarra eléctrica de viaje !

La engrasé con aseite de linaza despues de lijarla completamente

guitarra electrica viajera

Aqui esta la guitarra terminada : y conectada , compre un  Tune-o-matic, las clavijas y la toma de salida de Stew-Mac.

ideal para viajes



Problemas / soluciones  !

Lindo, compacto y conveniente como una guitarra de viaje, pero la cuerda E aguda rompe todo el tiempo! Esta imagen muestra debajo sintonizador de detalle, y se puede ver el gato montado en el lateral.

Como Construir una Guitarra eléctrica de viaje !

El resto de cadena se separó bajo la tensión de las cuerdas, así que perforados 3/16 "agujeros a través del cuerpo y se inserta una varilla más larga.:

guitarra electrica viajera

Los sintonizadores son difíciles de girar, no sólo por su ubicación empotrada, sino porque la dirección cadena cambiando en el extremo del puente aumenta la tensión en las cuerdas. Es tolerable para las cuerdas más gruesas, pero el aumento de la tensión es probablemente la causa de la cadena E de romper. La cadena D también se rompió mientras yo trataba de mantenerlo a tono. Yo disminuya la tensión.

He encontrado una caja de salida al aire libre en mi pila de chatarra, con paredes gruesas, hechas de una aleación dura, la luz:
ideal para viajes

corte el extremo con mi sierra para metales:

Como Construir una Guitarra eléctrica de viaje !

Aquí está, pulido, taladrado y montadas con dos tornillos para madera:
guitarra electrica viajera

Para reducir la fricción en las cuerdas D y E cuerdas, corté un poco mas de  casquillos de desechos:

ideal para viajes

Subí los bujes de la varilla y restring la guitarra:

Como Construir una Guitarra eléctrica de viaje !

Tuve que cortar los canales en la parte superior del resto de cadena. Todavía hay algunos pequeños errores.

Los casquillos funciona tan bien para las cuerdas D y E que pensé que debería agregar casquillos para todas las cadenas. Mi hermano donó un pedazo de tubo de latón pesado con diámetro interior pequeño. Corté un pedazo de él, lo puso en un tornillo de banco y aburrido el diámetro interior de 3/16 "por medio de una perforación en el taladro de columna. Corté 1/4" piezas con un cortador de tubo de los limpió con un archivo. Éstos son algunos de los 3/16 "varilla. Ajuste Niza.
guitarra electrica viajera

La acción fue un poco alto y las cuerdas no se sentó firmemente en el puente porque la pieza de la cola era demasiado alta, por lo que dirige el cuerpo al final para que yo pudiera bajar el puente y la pieza de cola:

ideal para viajes

También puede ver el sujetador de la correa que hice de un pedazo de espiga.

Bujes nuevos en su lugar:
Como Construir una Guitarra eléctrica de viaje !


Suena de 10 !!

Traducido de la página de la fuente de donde saque las imágenes pero esta probada por mi ...Saludos
