Hola a todos!

Hace un tiempo estuve con mi proyecto de construcción de escalera para poder reparar el techo de mi casa, ya que todos tenían miedo de subir con una escalera común , así que decidí construir una escalera fija y me pareció interesante compartirlo con ustedes, para que vean que es posible y fácil ( quiero comentarles que la hice yo mismo sin ayuda , para que vean que no es complicado ) , bueno , sin mas palabras paso a las imágenes :

En primera medida encontré una pagina donde se puede calcular las medidas de la escalera , o usarlo como referencia , porque se puede cambiar sobre la marcha , es la siguiente :

http://www.zhitov.ru/es/lestnica/

Una vez que entran ingresan los datos, y les da el resultado final , con el dibujo y las medidas , las cuales pueden modificar a gusto .

[Paso a Paso] Construí mi propia escalera de hierro y mader

Seguido a esto, pedí los hierros , la estructura esta hecha con hierros de 100x40x1,6 , los escalones con hierro angulo de 1'' x 1/8'' , ademas le coloque un refuerzo en los escalones , planchuelas de 5/8'' x 1/8'' y los caños para la baranda de 20 x 40 x 1,6 .

casa

Estos son los caños y les di una mano con Anti-oxido.

escalera

Luego pase a cortar los angulos para construir los escalones:

madera

construccion

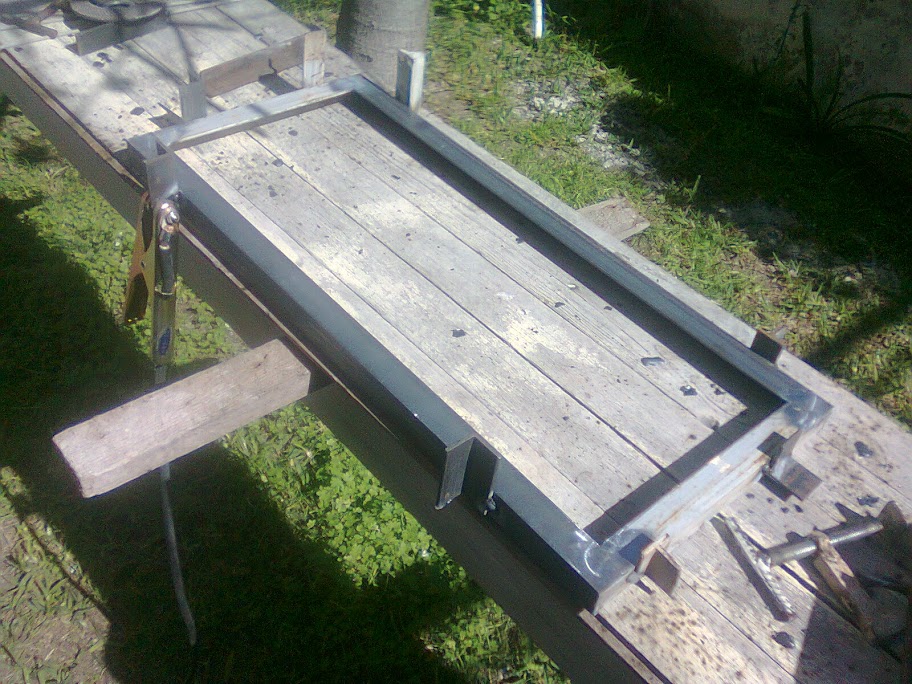

Una vez cortados los angulos, pase a constuir una mascara para fabricar los escalones y que todos salieran iguales:

soldadura

hierro

Argentina

Esta es la mascara terminada:

hogar

zocalo

soldadora

Luego , hice los rebajes para encastrar los angulos , a mi gusto no quedan muy bien , pero son mas sencillos de hacer:

[Paso a Paso] Construí mi propia escalera de hierro y mader

casa

Bueno , ahora pasamos a utilizar la mascara para construir los escalones:

escalera

Aca tenemos todos los escalones ya soldados :

madera

construccion

soldadura

Ahora pasamos a construir el descanso :

hierro

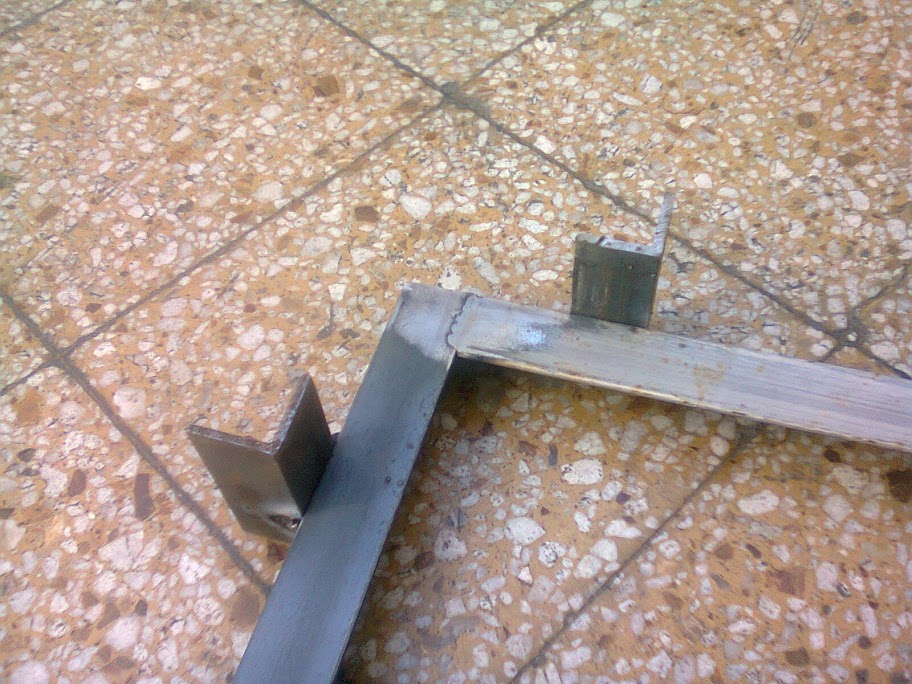

En este caso el encastre lo hice a 45 grados, para que quede esteticamente mejor:

Argentina

hogar

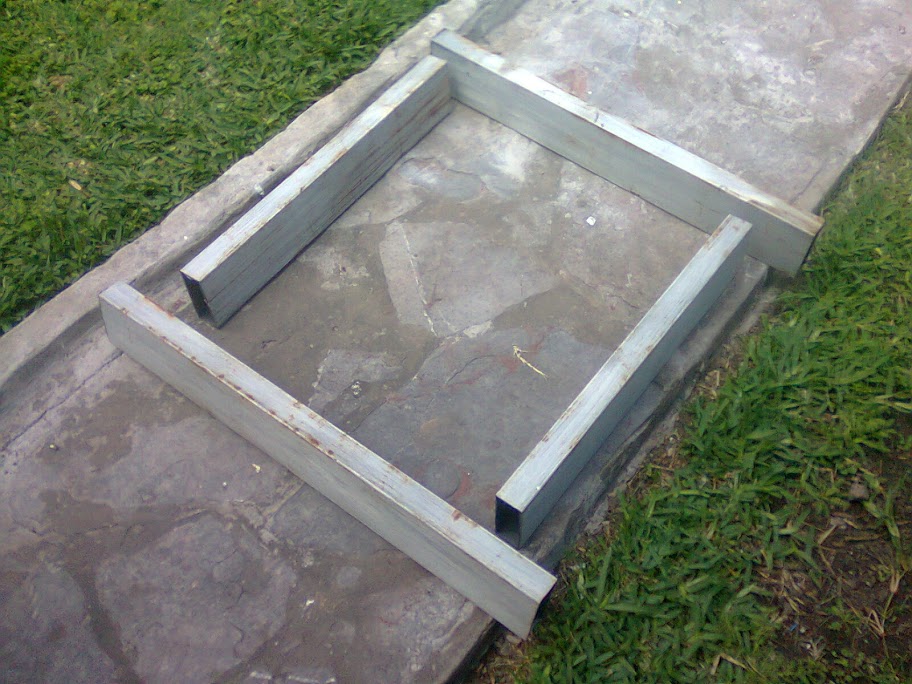

Aca lo presente antes de soldarlo, para ver como quedaba:

zocalo

Punteando el descanso:

soldadora

Verificando las diagonales, OJO , esto es lo mas importante , para que salga todo perfecto , las diagonales tienen que ser iguales:

[Paso a Paso] Construí mi propia escalera de hierro y mader

Una vez verificadas las diagonales, pasamos a soldar:

casa

escalera

Con esto, una vez construido el descanso para la escalera, lo pasamos a colocar, yo lo fije con anclajes Fischer para mamposteria de 10 mm :

madera

construccion

soldadura

Una vez montado el descanso, sacamos las medidas de los largueros, y pasamos a cortarlo:

hierro

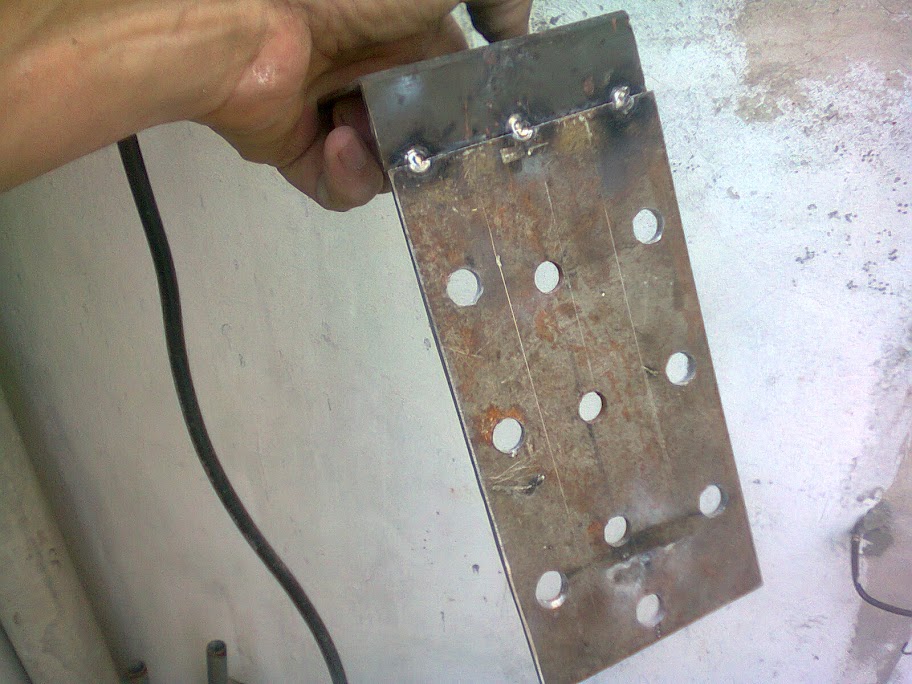

Habiendo cortado el largo exacto de los largueros, pase a soldarle una placa que encontre tirado en casa, que tenia unos cuantos agujeros y yo le hice unos cuantos mas , porque como esa placa iba montada en la viga del techo, tenia miedo de que el anclaje me tocara en algun hierro.

Argentina

Presentando los largueros en el descanso:

hogar

zocalo

Una vez soldada la placa en el larguero, le solde un angulo para que el larguero me quedara apoyado en la viga y me fuese mas facil trabajar:

soldadora

[Paso a Paso] Construí mi propia escalera de hierro y mader

Ya habiendo presentado el larguero, pasamos a agujerear la viga:

casa

escalera

madera

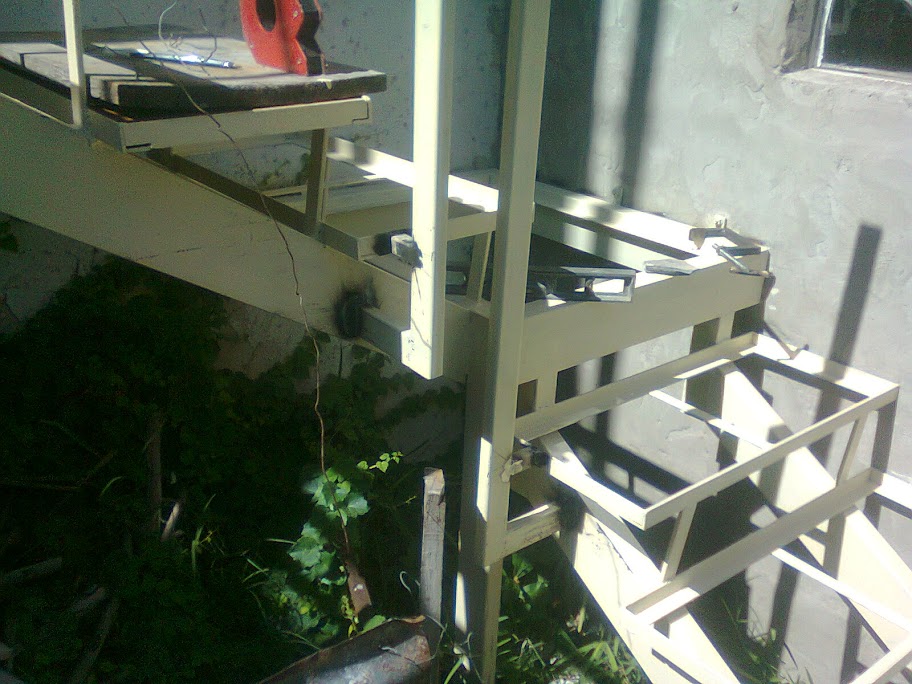

Empeze a soldar los largueros en el descanso, y al descanso le coloque un parante, ya que pense que se iba a mover:

construccion

Luego paso a colocar los largueros inferiores:

soldadura

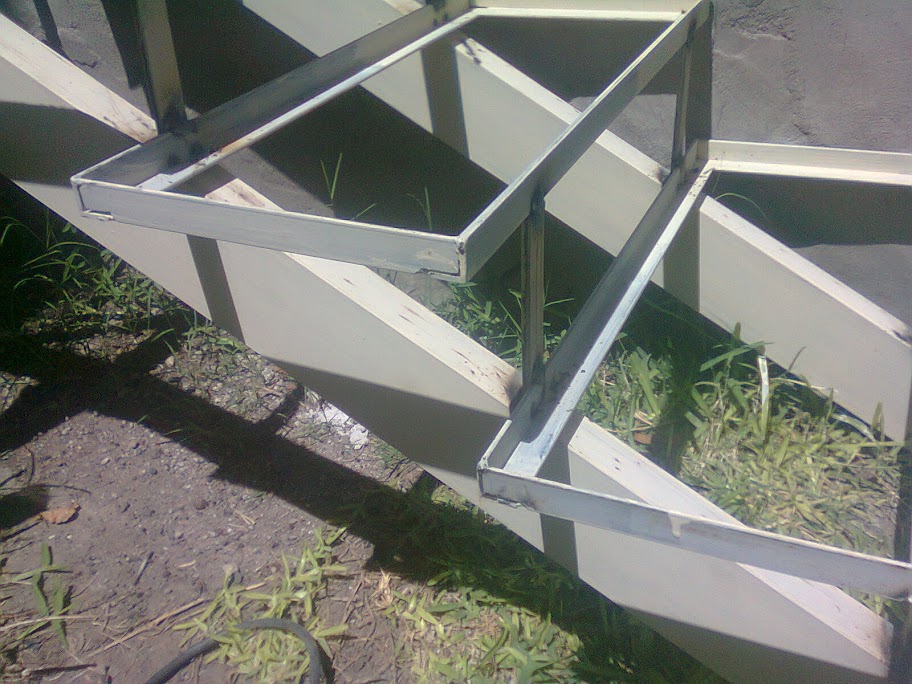

Aca empeze a colocar los escalones a la escalera, al margen de la medida que indica la Pagina Web mencionada antes, como siempre hay pequeñas diferencias mientras se construye , van a tener que ir cambiando a medida que avance el trabajo.

Los escalones los reforze con una planchuela vertical de 1 '' X 1/4'' .

hierro

Argentina

Va tomando forma

hogar

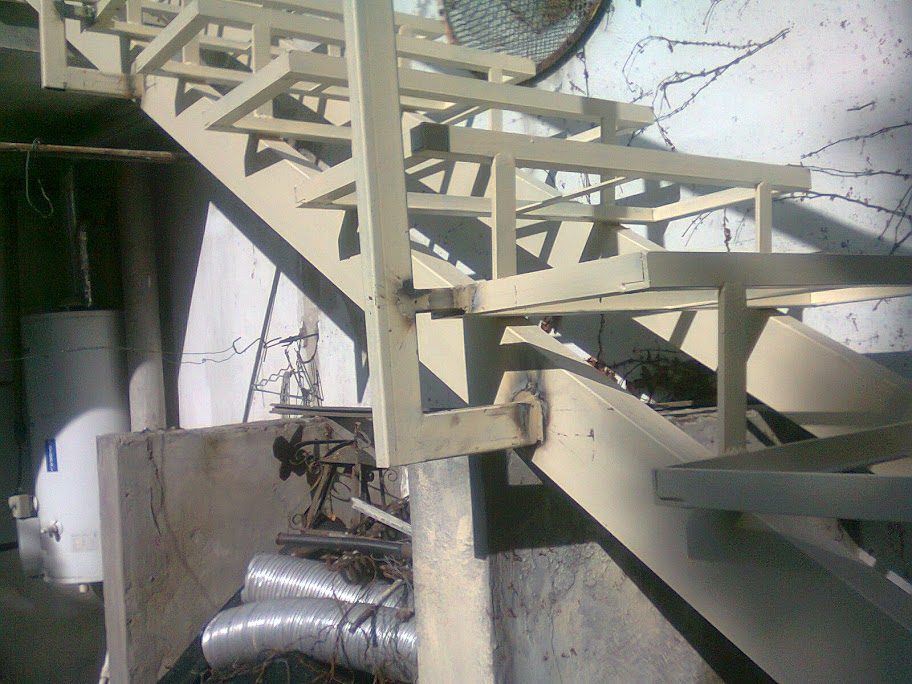

Esta es la viga que les comenta y el porque de usar el angulo en los largueros (tengan en cuenta que esto lo hice sin la ayuda de nadie, no es que sea Superman , algunos detalles de la escalera se deben a que me las tuve que arreglar solo)

zocalo

soldadora

Para los escalones, habia pensado usar madera de Deck :

[Paso a Paso] Construí mi propia escalera de hierro y mader

Deck de 3 '' X 1 ''

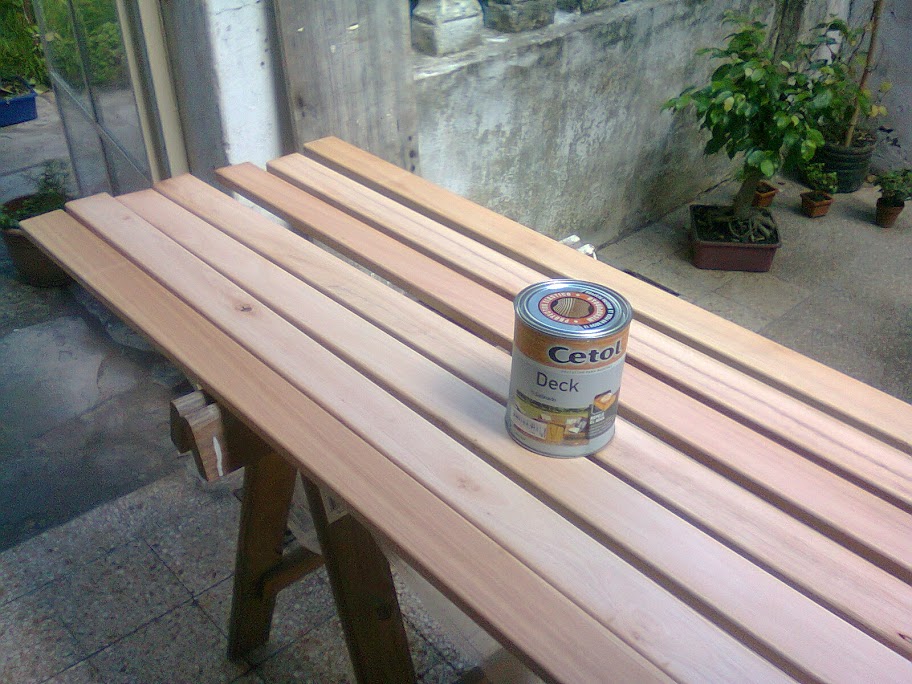

Le di una mano de protector:

casa

Aca se puede apreciar la diferencia en la pintura:

escalera

madera

Pase a cortar las maderas para los escalones, 10 millones de maderitas

construccion

Asi quedaron:

soldadura

hierro

A medida que las iba presentando en los escalones, si algunas eran un poquito mas largas, las retocaba con una lija en la lijadora:

Argentina

hogar

Ya va tomando forma :

zocalo

A las maderas habia pensando fijarlas con tornillos a la estructura, pero como era mucho trabajo , opte por pegarla con sellador:

soldadora

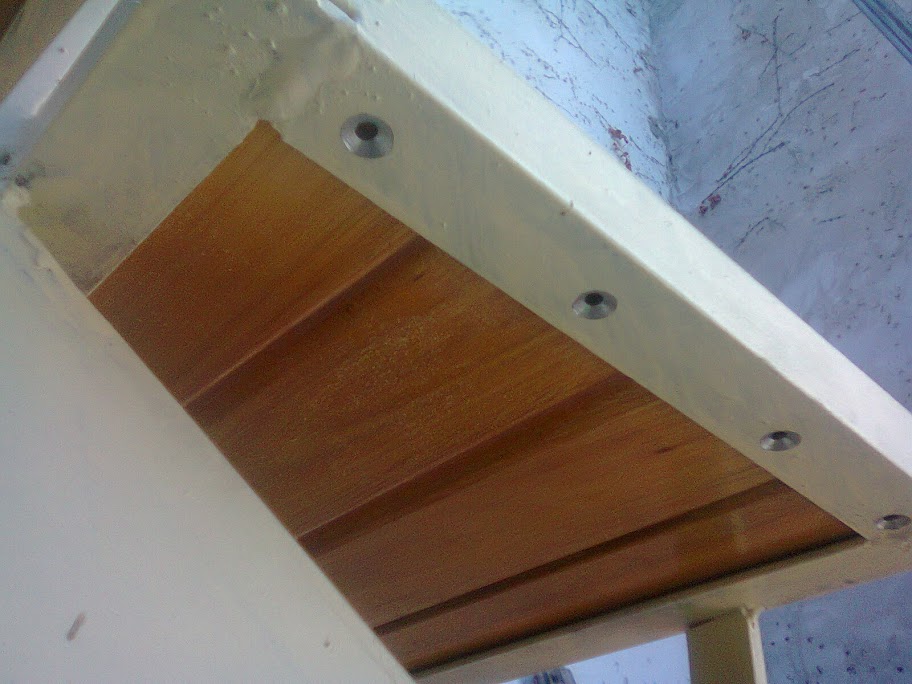

Estos fueron los pocos que atornille:

[Paso a Paso] Construí mi propia escalera de hierro y mader

Para el resto use Sellador de Silicona .

Lo unico que nos falta , es preparar los soportes para la baranda , en caño rectangular de 20 X 40 X 1,6 :

casa

escalera

Usando una escuadra magnetica para poder sostener el soporte de la baranda, es importante que quede bien la escuadra, ya que sino , se nota :

madera

construccion

Es importante que este bien soldada:

soldadura

Ya le soldamos la baranda

hierro

Argentina

hogar

Lo que nos falta ahora , es colocar la madera en el descanso , y queria aprovechar los restos de los cortes de la madera que me sobraron , ya que me salio unos buenos mangos y no los queria utilizar para hacer un asado , asi que le busque la vuelta y quedo esto :

zocalo

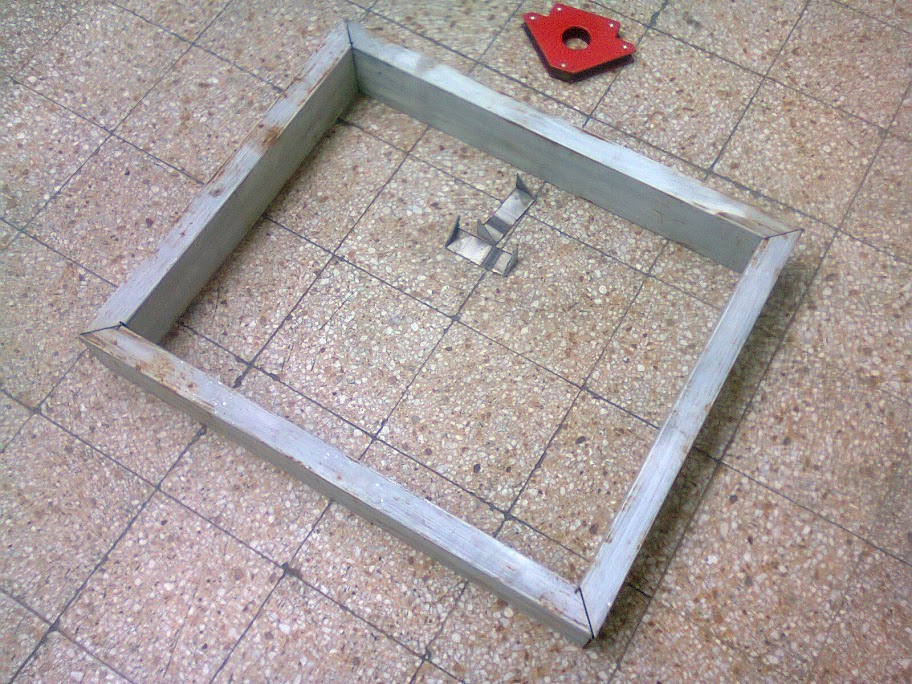

Ese es el marco para poder colocar los restos de la madera , que quedo finalmente asi :

soldadora

[Paso a Paso] Construí mi propia escalera de hierro y mader

No se olviden de pasar anti-oxido , porque despues , no lo pintan mas

casa

Este es el descanso terminado:

escalera

Esos tornillos que ven al costado en un futuro los voy a cubrir con un zocalo de madera , ya que la pared estaba fuera de escuadra y sobresalen bastante.

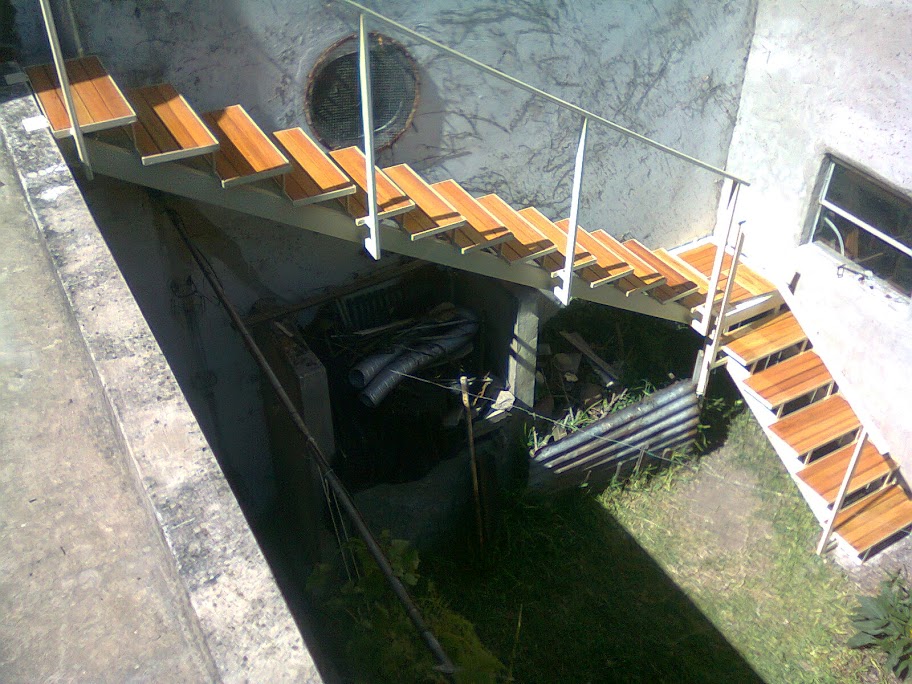

Bueno finalmente la escalera quedo terminada en un 99% (faltan algunos detalles minimos, baranda de madera para la escalera y el zocalo)

madera

construccion

soldadura

hierro

Argentina

hogar

zocalo

Bueno acá termino el Post, espero que les haya gustado y que les sirva como guía para futuras construcciones similares!

Si necesitan datos de algunas medidas o ayuda, preguntenme, estoy a su disposición.

El Post es muy general , no quise poner demasiadas medidas para no generar confusión, es para que sirva como guía .

Saludos !
