superpost ! construi un nuevo hardware y te lo muestro



HOLA A TODOS,

tenia tiempo sin postear ...

tal vez me recuerden por el post de la construccion del pen mouse




aca el post para los que no sepan de que estoy hablando

http://www.taringa.net/posts/hazlo-tu-mismo/19589644/Sorprendi-a-mi-novia-y-te-lo-muestro.html



bueno , la cosa es que el pen mouse es algo que ya estaba inventado y lo hice en un momento de ocio y fue solo un pasatiempo.

Pero en el caso de este nuevo proyecto,
quize hacer algo nuevo, algo que no fuese conocido.
la idea se me ocurrio cuando hice un video en joda del counter strike



link: https://www.youtube.com/watch?v=bxPqZ-vqomk

luego de hacer el video... me detuve a pensar...
que...si para jugar en la computadora...
los juegos de autos, de futbol, ect, ect...

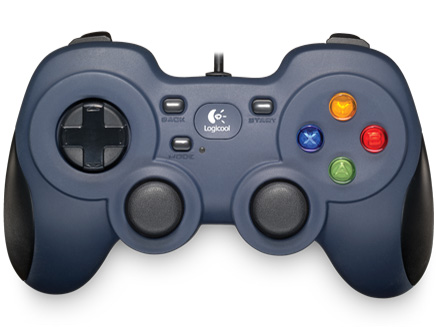

usamos un control gamepad. ...

superpost ! construi un nuevo hardware y te lo muestro

porque nadie invento algo para los juegos shooter ?

computadora

porque siempre se juega con un mouse comun y corriente ?
shooter
a pesar de que muchas empresas de hardware han hecho algun tipo de " mouse gamer "

mouse

y aunque le cambien los colores o lo adornen de alguna forma,


todos usan el mismo concepto de un mouse comun y corriente .

superpost ! construi un nuevo hardware y te lo muestro
siempre es la misma forma de jugar
asi que me entro la curiosidad...
y me propuse a fabricar algo completamente nuevo!
ver hasta donde podia llegar y que era capaz de hacer con las cosas que tenia en mi casa .
asi que antes de empezar...
tenia que estar claro en 3 puntos:

PRIMERO : que tenia que ser un mouse y funcionar como un mouse,
(ya que los juegos shooter siempre se han jugado con un mouse)

SEGUNDO:. tenia que ser algo original e innovador distinto a todo.

TERCERO : que sea capaz de cambiar y sentir la forma de jugar un shooter

ADEMAS DE ALGO MUY IMPORTANTE
darnos mas inmersion dentro del juego

asi que, con esos conceptos en mi cabeza, comenze a trazar mi proyecto.
lo primero que hize como en mi anterior proyecto del pen mouse,
fue agarrar un mouse viejo y medio dañado,y desarmarlo.
a la mano tenia un mouse genius comun de led digital
computadora

y uno mas viejo de esos de bolita.
entre los 2 mouses iba a utilizar los micro pulsadores nesesarios para la construccion,
y con el mouse digital era con el que iba a utilizar como "tarjeta madre"
comenze a mapear los circuitos


tambien iba a usar los restos del control de la play que use para el pen mouse







asi que iba a combinar los micropulsadores del mouse, con los botones del control, para darle el tipo de forma que queria en mi nuevo hardware.




en lo que me propuse construir, fue que mi mouse shooter, funcione como un mouse,
pero que sintieramos que teniamos un arma en nuestras manos, y que los disparos pudieramos sentirlos para lograr una mayor inmersion dentro del juego, asi que decidi que mi mouse deberia tener motores vibradores para sentir cada vez que dispararamos a nuestros enemigos,
asi que diseñe un dispositivo para que se activaran los motores vibradores de forma independiente cada vez que dispararamos.



utilize un tubo de PVC de plomeria de 3/4 de pulgadas para crear el cuerpo interno de mi aparato y albergar los motores vibratorios que eran del mismo diametro y los demas componentes
la estructura debia ser lo mas fuerte posible para aguantar el fragor de las batallas y soportar los 2 motores de vibracion



los motores vibradores los saque de un gamepad genius que tenia tirado hace años sin funcionar



diseñar todo eso, fue un rompecabezas, y todo era parte de mi imaginacion
no sabria si en verdad funcionaria hasta no poder probarlo



tambien tuve que sacarle muchas fotos a la plaquita del muse para hacer el diagrama y mapeado correspondiente de todas las conexiones electronicas y ver como estaban hechas las conexiones
era un quilombo armar este rompecabezas



mi idea era que los motores esten interconectados para funcionar con el juego y estar dispuestos en una posicion ideal donde mas sentir los disparos,
para lograr eso, tambien tuve que investigar de como darle voltaje a los motores
sin interferir en el circuito interno del mouse, ya que una mala conexion dañaria el sensor led.
asi que tambien tuve que mapear el cableado del mouse para saber de donde sacaria los 5 voltios requeridos para mover los motores sin interferir en el circuito interno del mouse



si..con ese papelito me guie...

asi que cuadre todo para que se situen en la empuñadura de nuestra arma, asi que cada vez que dispararamos , sentiriamos, " el culatazo" del disparo





hice muchos dibujos y borradores para ver como haria el diseño,
ademas de ser un hardware innovador ,debia de ser comodo y funcional



para la carcasa externa de la empuñadura, utilize un envase de detergente
que tenia una forma adecuada para el agarre





la idea era mas o menos esta
disparar con el dedo indice, ( click izquierdo)
scroll con el dedo medio
y el click derecho que era para el zoom con el pulgar

corte cuidadosamente la placa del mouse para que entrara dentro de una cajita telefonica



junte , pegue y alinie las 2 bases de los mouses para que tengan el tamaño adecuado de la base y que esten lo mas derechas posibles para tener una buena base todo en conjunto del tubo de PVC
todo era para mantener un tamaño acorde y funcional






asi que empeze a hacer el pre armado de todo con el tubo de PVC, y la base del mouse y colocaria el scrool en posicion junto con los motores para la vibracion todas las piezas las tuve que hacer de cero para que encajen.
tambien tuve que reforzar todo y hacerlo con tornillos para armar y desarmar en caso de algun problema


para que mi diseño fuese original, y le de un "toque " de mouse
utilize la carcaza del mouse genius que use para el proyecto para ponerlo de tapa del disparador





asi que mas o menos el armado del nuevo hardware iba agarrando forma





mi idea era que conservara casi el mismo tamaño de un mouse normal
y que todos los componentes cabieran dentro de nuestra mano









como dije antes, la idea que tenia para mi diseño
disparar con el dedo indice, ( click izquierdo)
scroll con el dedo medio
y el click derecho ( zoom ) con el pulgar
ademas para que el diseño sea mas completo ,
quize agregar un interruptor para encender y apagar los motores de vibracion ( con un led que nos indique cuando estan prendidos)
asi el aparato se podria usar activando o desactivando los vibradores




al mando le di una ligera inclinacion hacia delante y a la izquierda para un buen agarre,eso nos daria un buen control y sentiriamos una buena imersion dentro del juego con la vibracion de los disparos



tuve que fabricar algunas piezas cortando y pegando plasticos para que todo cuadre perfecto
ademas de ponerle tornillos para armar y desarmar en caso de algun problema,
ademas de construir y reforzar bien la estructura para aguantar el fragor de la batalla y la vibracion de los 2 motores



los componentes electronicos del mouse los puse adelante para tener un buen control ya que con la idea de mi diseño, no hace falta desplazarse con toda la mano para ver los objetivos como se hace con un mouse convencional,



mi idea era que al tener el sensor del mouse adelante , tenemos un " centro de gravedad mas bajo" y con un simple giro de muñeca tendriamos giros de vision de 180 grados



despues de tener todo mas o menos el diseño listo,
empeze a hacer lo mas complicado que eran las conexiones electronicas.
este fue mi banco de trabajo ( un despelote)



tambien tuve poner en practica las teorias que habia hecho sobre el diagrama y mapeado correspondiente de todas las conexiones electronicas



asi que le saque fotos a la plaquita del mouse y dibuje sobre ella para ver el recorrido de los circuitos



no soy electronico, asi que hice el mapeado de una forma que yo pudiera entenderlo

luego de tener bien claro lo que debia hacer,
empeze con lo mas delicado que era hacer realidad
todo esto que en su momento era una teoria



luego de cortar la placa del mouse ,
cuidadosamente hice las soldaduras y conexiones electronicas con el chip sensor



use cable telefonico para hacer las conexiones y las soldaduras

esto hay que hacerlo con muchisimo cuidado ya que un sobrecalentamiento dañaria el chip sensor

y el proyecto seria un fracaso



al final y por suerte todo quedo bien



ademas de comenzar a hacer todo el cableado, tuve que hacer el dispositivo e interruptor con led para los motores de vibracion







por detras de la empuñadura utilize una regleta para juntar los cables para mantener un orden de las conexiones, porque si no me volveria loco





por ahora todo iba bien



aca en detalle del scroll , los motores y las conexiones y todo el quilombo













despues de conectar todo, este era el aspecto de mi pequeño mounstro



gamer







asi que luego de armar conectar todo....

HABIA QUE EMPEZAR CON LAS PRIMERAS PRUEBAS DEL PROTOTIPO !

con todos los cables sueltos y todo medio desarmado ,empeze a probar si todo funcionaba bien , no podia agarrar bien el mando porque no tenia hecha la empuñadura, pero igual tenia que hacer las primeras pruebas con mi buen battlefield bad company 2




link: https://www.youtube.com/watch?v=yp3rNelpyRI



por suerte todo funciono como lo habia imaginado dentro de mi cabeza,
ademas aunque no tenia buen agarre porque estaban todos los cables sueltos y no tenia la empuñadura,
el mando se sentia muy bien, y las vibraciones junto con los disparos,
dan una sensacion muy poderosa que disparamos de forma real.

gamer

despues de saber que todo funcionaba bien, era la hora de acomodar bien los cables y darle una buena terminacion a mi mando.
queria hacerlo bien rustico y tener una buena empuñadura como un arma de verdad, el mando quedo bien balanceado por el peso de los motores de vibracion.
para la apariencia de la empuñadura
me inspire en un video que vi en youtube sobre un arma verdadera

asi que use como carcasa de la empuñadura use el envase de un detergente que tenia una forma bastante buena y con otros plasticos le di una apariencia mas robusta







pinte todo de negro mate como debe ser y mi empuñadura quedo asi





en la imajen se ve el interruptor de encendido de los motores de vibracion







los pulsadores son de color gris oscuro,pero tuve que pintarlos de plateado SOLO para que se vean en las fotos, despues se lo quito para que queden originales







el tamaño quedo casi igual que de un mouse normal









el mando quedo comodo con una empuñadura con un buen agarre











link: https://www.youtube.com/watch?v=ytVG2-5XHB0&feature=youtu.be


MAS VIDEOS DE PRUEBAS



link: https://www.youtube.com/watch?v=OwOvB4YSuak




link: https://www.youtube.com/watch?v=ZhZanVU6afE&feature=youtu.be




link: https://www.youtube.com/watch?v=kArw0aPwoac&feature=youtu.be




este prototipo de mouse shooter , me llevo casi 2 meses de trabajo,
lo construi desde cero completamente a mano y sin ayuda.
a pesar de que es un producto casero
y aun en desarrollo ya que quiero mejorarlo...
FUNCIONA !
y cumple muy bien su cometido,
al jugar me costo unos 15 minutos acostumbrarme ,
y despues de un rato ya estaba acostumbrado ,
es mucho mas comodo que un mouse comun y corriente .
se obtiene mas realismo por la vibracion de los disparos,


espero sus opiniones
