Amplificadores de 12 V 30,40 y 70 W con TDA

saludos, este post es solo para entendidos o gente que necesita opciones para su audiocar y solo tiene en mente armar el TDA2003 o ir a un local a comprar una potencia y chau pinela. una orientación respecto a opciones que los mas bobinardos como yo pasamos por alto y terminamos en el maldito TDA2003 por miedo o por ignorancia.

si lo que buscas es sonido celestial anda por ahi un post con los STK de sanyo, eso es verdadero orgasmo musical..

pero bue, sigamos..

COMO DIJE, EL POST HABLA DE INTEGRADOS PARA 12 v....


Busquen los datasheet de estos integrados. primero, TDA 7377 y el TDA7375 y el TDA7379





El 7377 es el peor de lo mejor pero tiene buena respuesta de bajos, aunque hace un ruido rasposo si lo usas para woofer, nada molesto pero parece como que el baffle perdiera aire por algun lado.....ah, y calienta como el diablo. . 2 x 30 W a 4 Ohm... interesante.. y barato en Argentina, $100, tambien 80 en ML. ..

El 7375 te da 35W, es el que mas suelo armar cuando me piden un circuito para un woofer de 6 pulgadas para el auto, realmente hay poder y calidad ahi, obvio que solo uso un canal, y asi, no calienta para nada el integrado asi que la disipacion es la minima. Bah, NO CALIENTA NUNCA, y es muy nitido. El consumo es de 4A, y personalmente lo armé en un baffle con dos parlantes, y lo uso con una bateria de moto, y en la playa me ha durado 4 hs de musica.
ATENTI,también está el tda7379, este segun el PDF tiene un poquito mas de power, 38W, mismo circuito. podriamos usar ese excedente para trabajarlo a 35W y no forzar el integrado...


si ven el datasheet veran que estos integrados en realidad tienen 4 amplificadores, y se pueden "puentear" (en criollo), para obtener el doble de potencia. pero se pueden usar de una manera muy copada: usar dos salidas de 15W para la informacion estereo, o sea, canal R y L, y las otras dos salidas unirlas y usarlo para un subwoofer. o sea , un circuito como este


amplificador

el mejor y mas sencillo de los filtros pasa bajos que he armado es este, es el que se ofrecen construyasuvideorockola.com, usa 5 V +, nada de fuentes simetricas, y el TL082 que tiene buena respuesta de bajos, mejor que el TL072 que es arcaico, pero no nos vayamos de tema.

integrado



aca hay tres mas que son una divinura... TDA 7394 , TDA 7391 Y TDA 7396


TDA

Amplificadores de 12 V 30,40 y 70 W con TDA

el 7394 usa un circuto diferente que los otros dos, y es un amor como funciona... nitido, no se calienta ni aunque lo engañes con otra, y solo usaras un electrolitico y una resistencia de 100K para aplicar +5v en la pata de stand by.. no te compliques con los pines de mute, dejalos sueltos.

7391 y 7396 en este momento en mercado libre no hay. personalmente te sugiero armar el 7396 y obtener power real y no decepcionarte con este que sigue...




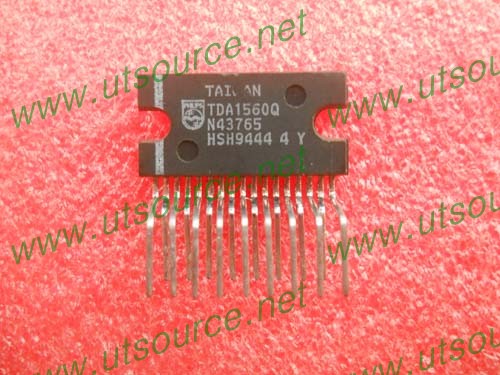

y finalmente este, que es muy perro para calibrarlo pero funciona. TDA 1560Q y 1562Q



amplificador



EL 1560 entrega 40 W a 4 ohm, pero el 1562, mi favorito te da en puente 70W.. con una distorsión de 30%. cuenta con otros accesorios de proteccion y Mute integrado... digno de investigar, eh?? Obvio, es el integrado IDEAL para el subwoofer, te imaginas, un subwoofer de 6 pulgadas nomas, durito, en un rincon del auto... Contra: vale mas de $250 incluso en MercadoLibre...
sindo sinceros, en graves vas a obtener poco mas de 50W. pero es una opcion. todos los demas integrados que te van a tentar , con 4 canales de 45 o 50W por canal, solo funcionan si armas un circuito digital previo, y es muy engorroso, por ejemplo, toda la serie TDA75.




saludos y buenos circuitis,.-

12 comentarios - Amplificadores de 12 V 30,40 y 70 W con TDA

javix88 +1
Muy buena data.. hace falta un poco mas acerca de circuitos para armarse unos equipitos DIY baratos para principiantes +10
ernesto2111
Te falto el tda 1521, denunciado
mk8parana
ese maneja 0.8A, no moves ni un auricular, para eso deja el amplificador nativo del autoestereo..
champ991 +1
Con dos de 550w te armas una timo machine
Wanickitronic-95 +1
al 1562 es un amplificador medio extraño, hasta los 18w funciona como un amplificador BTL convencional pero al aumentar la potencia de salida obtiene potencia extra descargando los grandes capacitores electroliticos que se le agrega en la placa pero esa potencia mayor solo se puede dar en cortos periodos. Por lo tanto no se los recomienda usar para subwoofer ya que con las bajas frecuencias ese sistema no sirve.
En sintesis si armas un subwoofer y le mandas un bridge de esos amplis solo vas a mover 36w, en cambio estaría mejor para usar un 1562 para cada 6x9 del auto por ejemplo.
pacolapolla +1
Yo tenia armado un 1562. Mientras mas grande los capacitores mas "aguante" tiene. A los 6x9 te los desarma.
Wanickitronic-95 +1
Me confundí, el 1562 ya es de por si un amplificador Bridge y por lo tanto no se puede poner dos 1562 en bridge
Wanickitronic-95 +1
@pacolapolla Pero la idea es tener un 1562 en el 6x9 para que esté sobrado y poder escuchar con menos distorcion.
F-de-Fecal
recomendame un amplificador circuito para hacer de 30w o 40w mono para hacer 2 y quye sean stereo, y que no tenga fuente simetrica gracias.
randall
TDA
Mandale una de estas por canal.
randall
Ah! Y polarizadas en Clase A eh! nada de mariconadas en clase D, E,F, etc
LuisTesla
Buena data, en lo personal prefiero los clases AB de TDA , la eficiencia en el consumo en estos dias es fundamental.
Pepepompin00
STK no se consiguen originales tan fácil. Me iría por el TDA7294 de alta potencia(100w) que suena un caño, lo probé.
Sparkodelik
@Pepepompin00 Puedes probar con los RSN si cuentas con buenos recursos económicos ya que son un poco mas costosos que los STK, no he escuchado de falsificaciones de estos circuitos integrados y en cuestión de calidad de sonido, a mi percepción, suenan con mayor nitidez que sus rivales STK. Saludos!
Sparkodelik
También son una gran opción precio/beneficio los encapsulados de National Semiconductors de la serie LM. Un amigo me dio a reparar su ampli Cambridge Audio y lleva esos ICs, generan calor paulatinamente y en el caso del ampli no lleva ventilador bastaba solo con el disipador de aluminio, si no mal recuerdo la potencia era alrededor de 65W RMS y entregaba un sonido agradable y balanceado.
Sparkodelik
@Pepepompin00 Los TDA ofrecen buena potencia, pero en lo personal siento que se calientan demasiado con respecto a la potencia que ofrecen (depende la serie), el bajeo que ofrecen es muy bueno, en lo economico ni hablar, son de lo mejor que hay para construir amplificadores económicos y de gran rendimiento. Los transistorizados para mi son de lo mejor que puedes tener y más para aplicaciones de potencias superiores a los 200W RMS.
Sparkodelik
@Pepepompin00 Con respecto a si deja reparar dependerá del mercado al que te enfoques, lo comercial es muy desechable y la tendencia es usar MOSFET de montaje superficial, implica más trabajo en la reparación y un margen limitado de ganancia ya que la gente por el precio de las refacciones simplemente ya piensa en comprarse algo nuevo. En el caso de lo Hi-Fi ya renta más porque son componentes sofisticados (no cualquier persona los compra) y altamente reparables.
Pepepompin00
@Sparkodelik Si, tiene protección por sobrecalentamiento y cuando está mucho tiempo al caño salta. Le voy a tener que haacer un cooler con sensor de temp. Mepa que me quedo con la reparación de celulares entonces :/ Es muy específico HIFI, no conozco nadie que llevaría a arreglar un equiop HIFI . Saludos
