Me arme alta fuente con reciclados, pasa te la tromues!

Buenas de Nuevo ...


Hoy les traigo un Proyecto que hice hace poco y queria compartirlos con ustedes




Para que no digan que aquí todo es "Crap" y crap...


Espero lo sepan apreciar y dejen unos puntos ya que cuesta hacer los post Me arme alta fuente con reciclados, pasa te la tromues!
fuente



Bueno resulta que un Primo me pidio que le arme una caja para auto (car-audio)

 la hice...luego me dijo si podia conectarla a la Pc ...le dije ..claro que no
ese Amplificador es para 12Volts  (c.c.)

   y la tension de Red es 220V (ac)






Entonces me decidi a hacerla
¿por que ?


Bueno...


para que se den una idea de lo que vale un fuente de Potencia
supongamos que necesito P=1200 Watt
  a V=12 Vcc    para mover el Amplificador

(la corriente necesaria seria)
I= 1200W/12V = 100Amper


Necesito una fuente de 100 amper "supuestamente" para que mi Amplificador rinda al Maximo.
pero miren lo que vale...


*Para todos los que estan comentando:


 "con una Switching anda... igual"


  "Ponele una de Pc gamer ...."


(xfavor miren lo que vale$$$$$)





Yo la hice con un Trafo de 1KW= 1000Watts

asi que lo unico que tiene que aguantar son los cables y el Puente de diodos...


                   $500  (xq tenia el trafo)
                  $100  (los cables)
                  $ 20   (grasa siliconada)
                  $ 20   (conectores phantom)                                         $200   (cooler + disipador al Cu)
                $100    (bobinado)
                            ................

               $940    total   (*corregido x/comentario)


versus
   comprar una por..


 Casi $3000  o $6000 en Mercado Online y por ahí
Me arme una Fuente es buena diferencia no?











Entonces ...
manos a la obra ..algo de electrónica se asi que


Recordé que vi unos videos en youtube y tenia algo de material.

El Circuito es bien simple pero entrega buena Potencia
y lo mas importante...baja la tension a 12V que es la de los autos  (aqui el esquema)


fuente



Primero un Trafo de Microondas viejo que se habia estopeado (cagado)  que es de buena potencia


Pero ...es un transformador  para elevar la tension, osea.. alta tensión.


Por eso...tuve que cortar con cierra el 2rio y bobinarlo de nuevo con menos espiras

la bobinada me la mande a ojo y probando la salida. ..obvio son menos vueltas ,,unas 30 vueltas maso ,,en total ...


y seleccione un cable bastante grueso que soporte unos 40 amper
  fue lo mas dificil y tedioso ...


  en prueba y error le saque los 15Vac que qria o mas en el 2rio
  ya que despues del Rectificar y filtrar un poco cae la tensión a los 12...13 volts del amp

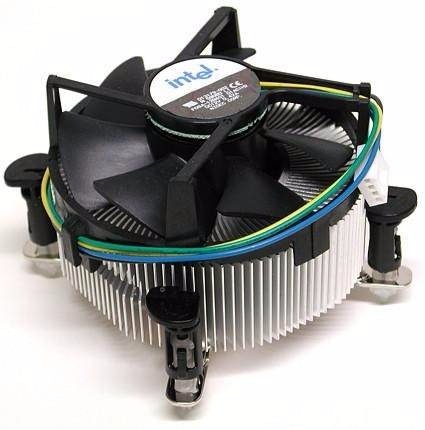

 En la calle en un basurero encontre el Cooler Fan de una Pc..... con lo que arme el disipador...asi tirado ...les juro


Fuente para Amplificador



Lo desmonte y lo puse en esta configuración por que lo que mas calentaba era el transformador asi que queria que refrigere ambos



   Luego compre el PUente Rectificador. ..

    Claro busque las especificcaicones para el caso y los requerimientos necesarios.


que así





 a La  Caja la arme yo tambien con un mueble de Pc ... que no usaba
 es madera MDF


la caja para agudos  la arme con un cajo de un mueble (no se rian)
Me arme alta fuente con reciclados, pasa te la tromues!


y bueno quedo asi ..


lo pinte todo ...


 con los cables de una fuente de pc ...arme las conexiones ,,,
le puse un interruptor ... un led de testigo de encendido ...etc ..


el PUente rectificador lo compre en una tienda de electronica ..
me costo $100 (arg)








aca comprobando la salida de Te
 con un tester...era medio baja asi  que tuve que corregir las vueltas




acá probando el 1rio por que parecia que estaba en corto circuito ...entonces se prueba con un foco en serie


























La pinte toda de negro ...quedaba mas linda

   y suena muyyy muy bien ,,,tiene terribles Graves
  esta diseñada en 40hz mas o menos las medidas






e y bueno asi quedo despues toda pintadita y bien pulida Fuente para Amplificador













Bueno ..espero que les haya gustado ...el Post



Cualqueir consulta tecnica manden MP


Fuente 12V 40A








Comentarios Destacados

VinoConManaos +39
Y apenas lo enchufas

Me arme alta fuente con reciclados, pasa te la tromues!
chicha78 +9
a que hora mierda va a explotar eso!
Ackura +12
Dia 300, sigo esperando el chispazo...
daVincyLeo +1

48 comentarios - Me arme alta fuente con reciclados, pasa te la tromues!

Cereal-kill +3
No entendi nada de electronica , pero van mis 10 por el laburo.
Cereal-kill +1
@Zero527 tendre que aprender algo y lograr armar ese pcb -.
Zero527 +2
@Cereal-kill puedes usar percloruro de hierro para la placa, si no hay pre-perforadas, el taladro es lo cabron
pelado200444 +1
@Cereal-kill bro..
no vale la pena amplificar un auricular...
1ero por que te cagas el oido
2do .. por que cualquier potencia haria mierda y distorcionar cualqueir altavoz de cualqueir auricular..ya que no son para eso
ahora si queres amplificar ....cualqueir parlante o caja mas grande si ...vale la pena...aramar algo
En ese caso ,,es pre-amp
y despues amp... ese es el orden siemrpe
(el esquema de arriba es bueno y son siempre asi con mas o menos comoponenetes)
jplazai +2
Tremendo trabajo
pelado200444
Gracias papu..
una lastima que no tome mas fotos. ..me di cuenta tarde que podia ser un buen aporte ...
pero creo que se entiende que fue bastante ...y lo mejor ...quedo de +10
y suena que da calambre ...muy buena potencia tira la fuente ...con una de pc no llega ni a mover 1 woofer (cm dicen arriba)
JORGELS5321 +2
No entendi nada pero por el buen laburo que te tomo e dejo mi +10
pelado200444
gracias por apreciar mi pequeño aporte ...cualquier consulta a su disposición
Manu_296 +2
Lindo laburito, +10 viejo, da gusto ver cosas asi por aca
Onixzed +2
+10 por la fuente del pueblo
pmiriarte -2
LOS TRAFOS YA FUERON CAPOS, AGUANTE LAS FUENTES SWITCHINGS, DEDICATE A OTRA COSA RUFIAN!!!
pelado200444 +5
es reciclado papu
te quiero ver cuantos componentes tenes que comprar y cuanto te cuesta hacerla
el diseño ..el PCB ...etc.etc etc...
trinog +2
termina gastando el triple de lo que sale una en mercado libre
papalotte48
nene, los amplificadores profesionales, traen traffo toroidal.,hay swiching digitales, y creeme , el sonido es mejor con las convencionales a trafo.si bien es cierto que los amplifficadores clase ab poseen bajo consumo en reposo,aprovechan al máximo la Corriente entregada por la fuente,y la intensidad casi nula cuando está en reposo tiene el problema de que producen armonicas,y es mayor cuando no tienen los transistores de salida con las mismas características
JOSTIKERO_92 +9
buen post man, pero la verdad esta un poco rata, igual +10



y una denuncia

Fuente para Amplificador
alejandro3820 -1
lo dice el tipo que hace "robots" con basura y sin ninguna utilidad.
JOSTIKERO_92 +3
@alejandro3820 lo dice el pendejo que hace CRAP BASURA y no aporta con nada solo se dedica a comentar estupideces

pelado200444 +2
@JOSTIKERO_92 justo en su Crapeante Rostro
charles_1267 +1
bien ahí papi yo jodiendo con un trc con le tr de fuente en corto me tome dos bramas para amortizar
adripitt +1
grande papa , te debo los +10 cuando carguen puntines. mientras a favoritos y una hermosa denuncia

Me arme alta fuente con reciclados, pasa te la tromues!
vesalioo +1
No entendi una mierda pero te dejo +10 por el laburo
chicha78 +1
te deje 10 puntos por el laburo y el ingenio aplicado. Pero sos un desprolijo de mierda y te quedó feaso.
Espero que suene mejor de lo que se ve. saludos !
camilof11 +1
maquina, 1000- 600 son 400 no?
sale +10
sorof23 +1
pense que era el sueño :...pero igual no llega ni a los 1000?
pelado200444 +1
jajajaj
cualquiera le mande ,,,no se creo que estaba dormido
Lo corregí ...gracias x tu aporte
elgilas +4
pense que era asuko
Ackura +1
X lo croto, yo también!
trinog +5
soy estudiante de ing. eléctrica.
uso una planta de carro también.
y te puedo decir que hiciste un buen trabajo al no ponerle una fuente de PC.
esas cosas no sirven para esto de tanta "proteccion" que usan.
apenas suena el primer bajo ya se van a la mierda, en cambio, quiero ver que llegue a fallar por falta de potencia con esa fuente que le pusiste tu.
trinog +2
@Daikataro justo ese es el problema. esos tirones de golpe pasan a cada rato en la música. en una PC eso no pasa casi nunca y por eso están echas para que se corte la energía. y use una fuente de esas chinas sin certificar. no aguanto mucho sin quemarse.
papalotte48
@trinog es re piola , jajaja obvio que si le sacas laproteccion andan!!
papalotte48
@trinog le sacas la proteccion , pero hay que respetar el corrector de voltaje
Ponzy +3
Te dejo 10 porque yo también quiero aprender algo de electrónica
identidadoculta +7
primero decís que consume 100A y después 40A. Lo cierto es que ese ampli consume 40A como máximo, el nominal es inferior. Osea que no se entiende para que haces toda esa historia. Si lo hiciste gratis como decís esta bien pero podrías mejorar esa "etapa de filtrado"(el capacitorcito choto). Igual es inteligencia colectiva, así que te dejo unos puntos
pelado200444 +1
gracias papa....
si tenes razón.. el Amp tiene 6 ch
2 fusibles ...uno de 40a y otro de 20 a
Ponele que consuma a maxima POt= 50A

Con respecto al capacitor...iba a ponerle un banco condensadores a la salidad del puente...pero estan caros ...Como $50 c/u y necesitaria como 4 ...
todo suma ...
ademas podia usar el que tenia...y listo ...me lo dio mi primo..
edi007 +2
este tipo es el hijo de MacGyver
Daikataro +1
Cuánta corriente consume realmente? Con el amperímetro conectado en serie, si no tienes uno bastante gordo para los 12V, aunque sea cuánto saca de la pared para hacer la reducción.
pelado200444 +2
no me lo hace mierda ..
necesito una pinza amperométrica y no tengo
ni bien la compre actualizo
inmichin +2
Felicitaciones..., de algo te sirvió el conocimiento aprendido en la vida!...., van puntines!, basura!.....
melina_onirika +3
Su nivel de manyin sorprende casi tanto como su ingenio
dhc77 +2
Tenes unos errores conceptuales importantes, algunos son:

1.- Esa potencia ni por lejos entrega 1200w, por lo tanto jamas llegaría a necesitar 100 amperes.

2.- Tenés idea de cuán grande sería un transformador de 100amp?



Asusta ese bobinado

Felicitaciones
pelado200444
Gracias ...
si tenes razon ..esa potencia te chupa 50A quizas
Leonel08 +2
El cálculo de voltaje, amperaje y potencia que usaste no aplica para potencias de sonido, dice que son de 1200w pero con suerte debe entregar 600w, que no es lo mismo que el consumo de la misma, en teoría debería decirte en algún lado cual es
latino485 +3
Yo construí una así con transformador de microondas y te dejo mi experiencia con el mismo:

1.- Tienen fuerza, ya que esos núcleos soportan buen vatiaje, lo malo es el calor que genera, ya que al colocarle cable automotriz para hacer el secundario nuevo, el mismo por mucho que se apriete, no queda bien ajustado como cuando uno usa alambre magneto.

2.- Es mejor colocar 2 puentes rectificadores en paralelo para que soporte mejor la carga

3.- Te aconsejo que hagas la conexión de esta manera: fuente de poder + capacitor + amplificador, así con esta configuración, el amplificador recibirá la energía bien filtrada

4.- En mi caso particular, yo use 3 baterías de ups que me regalaron porque no cargaban bien, son de 12v/9ah, las conecte en paralelo y quedo super bien

Lo malo de esta configuración es que la fuente o todo el conjunto que conforma la fuente, queda muy pesado

En este video pueden ver la configuracion que tengo actualmente, quite el transformador y monte una fuente de pc certificada, en la publicacion esta el detalle de lo que use


link: https://www.youtube.com/watch?v=-u2n02jHdT8
latino485
@pelado200444 si puedes conseguir 3 fuentes de las mismas caracteristicas haz esta configuración, colocandolas en serie


link: https://www.youtube.com/watch?v=HgmLOo-gRus
pelado200444
@latino485 ¿Como en serie papa?
no sera salidas en paralelo?
latino485
@pelado200444 en serie, + - + - + -, ya que se usan las lineas de 5v y por ahi hay mas amperaje en las fuentes, en las fuentes que tengo, por el rail de 12v salen 10a y por el de 5v salen 14a, por ende al colocarlas en serie tengo un poco mas de voltaje y amperaje, es decir, colocando las 3 en paralelo tengo 12v/30a y si las coloco en serie tengo 15v/42a
AlonsoAlejo +3
fuente

Te dejo esto para que tu primo lo vaya contratando
elgetho +2
oye lince y a todo esto como ajustaste el gain o bass boost del ampli a oido o con un multimetro.......
pelado200444 +1
te respondi abajo...me equivoque
maximo_010 +4
Equipo de sonido Full HD 8K Master Racer 2022

pelado200444 +2
es un inconveniente con el que me tope..
eres buen observador ..
le puse al maximo ..igual tieen poco consumo los mosfet de potencia en standby ...segun entiendo
en la entrada de RSA le puse un potenciometro en Serie ...para controlar el Volumen (Master seria)
juan3101 +1
una pregunta mi estimado, ojala puedas responderme, tengo un equipo de sonido que se llama genezi mini hi fi component system FST-SH200, el detalle es que al encender, la pantalla dice protect, viendo en internet comentan que puede ser la fuente y solo es cuestion de cambiar un par de transistores, pero los tecnicos de aca sin ver el equipo, con solo decirles el problema que tiene me dicen que cuesta la reparacion en mas o menos 2000 pesos mx, algo asi como 113 usd, ¿valdra la pena su reparacion?, me podrian servir las bocinas si me compro un amplificador?, gracias
-F051- +1
Investigué tu problema y al igual que tu dicen que puede ser el integrado y un par de mosfets. 2000 pesos por cambiar eso es demasiado. Sin problemas te funcionan las bocinas si compras otro amplificador. Solo ve las especificaciones de los speakers para comprar un amplificador adecuado.
juan3101
@pelado200444 si el equipo prende, pero antes de poder hacer algo saca una leyenda que dice "protect"
juan3101
@-F051- ok, gracias mi estimado, lo tendre en cuenta, cuanto consideras que seria lo justo? por ese tipo de reparacion.
hjdm5 +2
Muy buen post +10
patoloco1981 +5
Sos un peligro para la naturaleza campeón cósmico...
Naikorasu +1
Me arme una Fuente
hernanescudero2 +1
quien te puede poner negativo con esta imagen jajaja
nick_bellic2 +1
que bello no ver crap
pelado200444
gracias por tan hermosas palabras y los puntines
mcc_linux
Todo lindo pero hay un problema que estas ocultando o no te has percatado.....los transformadores de microondas están diseñados para trabajar solo por cierto tiempo antes que comiencen a sobrecalentarse. Lo digo porque yo fabriqué un transformador de 24v para alimentar una pequeña grúa de hospital usando uno de esos mismos, finalmente noté que enchufado se empieza a calentar a los pocos minutos y si usas el secundario, tarda un poco mas pero inevitablemente se sobre calientan. Tendrías que re enbobinar el primario también para aprovechar ese buen nucleo.
