Laser Casero hecho con una Grabadora de DVD!!!!

TUTORIAL (EDITADO)

manual


Tomando en cuenta que muchos usuarios me han preguntado sobre el tema de la alimentacion, y que tuvieron muchas dudas y problemas con ello, decidi editar el post para aclarar todo y puedan contruir su laser quemador casera sin problemas, solo tienen que agregar un circuito de alimentacion simple con pocos componentes... Dejare todo mas detallado abajo.


fuego

Hola amigos de T!. Como veo que hay un gran interes en la aplicacion del Laser Casero, asi que lo hice para probar si funciona y que creen?? funca! asi que les voy a explicar un poco mas detalladamente como hacerlo en base al video demostrativo del laser casero de YOUTUBE que ronda por la WEB.

El puntero es tan potente que a pleno día y con sol puedes ver el puntero a muchos metros de distancia, y cuando oscurece puedes verlos a cientos de metros, incluso a algún kilometro.



¡ATENCION - PELIGRO!

El laser que fabricaremos es muy potente , éste puede quemar trozos de plástico, papel oscuro, cinta aislante, etc....
Tomar todas las precauciones posibles referentes a lasers de tal potencia, tener en cuenta que un reflejo del puntero en la vista, puede provocar lesiones oculares irreversibles, hasta puede causar ceguera, dañar y quemar la piel , y no uses el laser para apuntar a las personas ni a animales.
Utilizen el laser solo para divertirse y no dañar a nadie, cualquier daño producido queda bajo su responsabilidad


Linterna


VIDEO




link: http://www.youtube.com/watch?v=rqeubhouiS0

laser


MATERIALES


- Linterna con led, que use 2 pilas doble A (AA)
- Puntero laser, de esos comunes que venden en los chino por $5
- Gravador de DVD
- Soldador electrico
- Estaño, para soldar


LINTERNA CON LED: Son de esa tipicas linternas que venden en la calle o en tiendas de electronica que como fuente de iluminacion utilizan un led de 2 o 3 Wats para iluminar y se encienden girando la parte superior.

quemar

PUNTERO LASER: Estos punteros laser los encuentran en la la calle o en las tiendas de accesorios electronicos al igual que la linterna, este puntero lo necesitamos solo para sacar el lente de enfoque que es lo que direccionara la luz del diodo laser del grabador de DVD.

tutorial

Les recomiedo que usen uno que no les sirva o que este usado ya que tienen que abrirlo y cortarlo para retirar la carcaza que utilizaremos mas adelante.

full

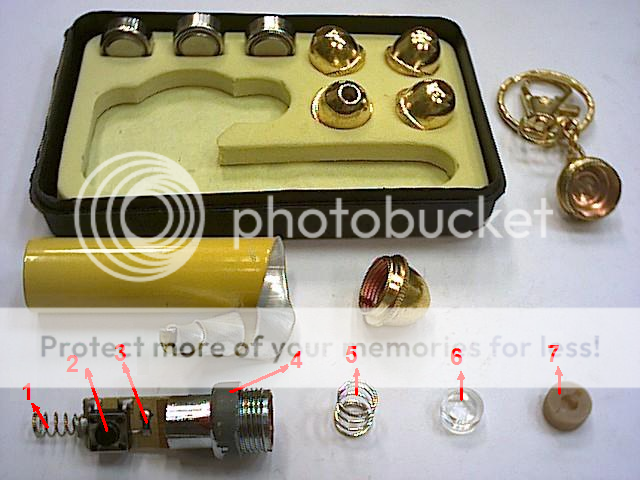

1. Conexión del polo negativo de las baterías
2. Pulsador de encendido
3. Resistencia limitadora de corriente de 47 Ohmios
4. Carcasa del diodo láser
5. Muelle de ajuste de la lente
6. Lente de convergencia del haz
7. Tornillo de ajuste de la lente

Aca estan las partes que componen un puntero laser, en este caso solo utilizaremos la parte numero 4, que es la carcaza del diodo laser esta se saca tirandola hacia adelante y aca es donde meteremos el diodo del grabador de DVD.

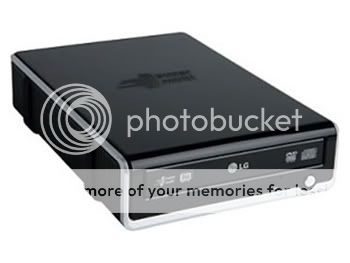

GRABADOR DE DVD: Cualquier grabador de DVD del mercado sirve para la aplicacion el unico requisito es que debe ser grabador ya que este es el unico dispositivo que posee un laser de la potencia necesaria que son aprox. 215 mW, con el laser de un lector de DVD tambien puede resultar pero posee una menor potencia aprox. 145 mW.
con lectores y grabadores de CD no funciona ya que el tipo de laser que poseen es diferente. y generan una menor potencia.

dvd


SOLDADOR ELECTRICO : Son de esos que usan los que trabajan con electronica, tienen forma de un lapiz con punta. Se consigue en las tiendas de electronico o en las ferreterias.

Casero


ESTAÑO : Se consigue en las tiendas de electronico o en las ferreterias.

Laser Casero hecho con Grabadora de DVD [Tutorial]

manual



PASOS PARA LA CONSTRUCCION DEL LASER CASERO


fuego



PASO 1: DESARMAR LA UNIDAD DE DVD Y RETIRAR EL LASER

Las grabadoras de DVD-R son bastante comunes hoy en día. Es la forma mas rápida de conseguir un laser de alta potencia y que pueda generar suficiente energía como para encender una cerilla o quemar cinta aislante de color oscuro o unos globos. No recomiendo que desrmen una grabadora nueva, seguro que conoces o tenes alguna de DVD por algún sitio que no uses o que ya este usada.

Linterna


Supongo que será fácil a cualquier aficionado a la electrónica localizar la óptica donde están los diodos y el juego de lentes, el diodo se encuentra embutido en una carcasa metálica para su refrigeración. Para el desarme de la unidad se necesitara solo un destornillador de cruz, una vez con las cubiertas desarmadas, podremos ver el riel con el sistema de lectura, este sistema se saca de diferentes formas dependiendo de la marca del grabador, en mi caso era un LG y lo retire sacando los seguros de los rieles.

laser

Una vez retirado el sistema de lectura hay que retirar el laser, uno tiende a confundir el lente que es como un ojito de cristal con el laser ya que es lo que a primera vista parece un laser sierto!, pero como lo dije anteriormente solo es un lente, el diodo laser esta debajo de ese lente acomodado asi que hay que buscarlo. Como ayuda le dejo una imagen de como es el diodo laser para que lo encuentren mas facilmente. En el caso del grabador que desarme lo encontre debajo del lente con un deflector de crystal encima para direccionar el rayo.

quemar


La imagen de anterior muestra un diodo de grabador nuevo, pero en nuestro caso al desarmar la unidad encontraremos este diodo laser mas o menos como muestra la imagen a continuacion.

tutorial


Este es el aspecto del diodo después de sacarlo y desoldarlo.

full

El siguiente paso es conectarlo para intentar conocer el tipo de laser, visible o invisible, para lo cual es lo mejor conectarlo y si vemos la luz se tratara de uno visible, pero ojo que si no vemos o apreciamos un tenue color rojizo (casi inapreciable) se puede tratar de uno infrarrojo, pueden fijarse filmando con la cámara de su celular que suelen ver este tipo de luz como de color violeta.



PASO 2: CONECTAR EL DIODO LASER DEL LECTOR DE DVD

dvd

Todos los diodos que encontraremos en los diferentes grabadores de DVD poseen 3 pines de los cuales uno es el positivo (+), otro es el negativo (-) y uno siempre es n.c (not connect), en el video aparece una imagen super clara de los pines de conexion indicando cual es el positivo y el negativo que son los que inportan.
Este diodo trabaja con 3V asi que ese seria el maximo voltaje aplicable directamente es por eso que se utiliza con dos pilas AA de 1.5V cada una ya que al conectarlas en serie nos generan 3V.
Una vez identificados los terminales hay que conectarlos, para eso soldaremos dos terminales (algun alambre para extender los pines del diodo laser) como se ve en la imagen.

Casero

Ahora entra en juego nuestra linterna, la mayoria de esta linternas cuando uno desarma la parte superior y saca el led. (imagen)

Laser Casero hecho con Grabadora de DVD [Tutorial]

Se veran dos orificios en los cuales van conectados los terminales del led, uno es el positivo y otro negativo, si hay suerte puede que uno de los orificios tenga indicado con un signo (+) que es el positivo, si es asi, esta todo facil solo hay que conectar el positivo del diodo laser del grabador de DVD al positivo de la linterna y el negativo de cada uno. Si no estan indicados hay que revisar el LED que se saco de la linterna, este deberia tener una patita mas larga que la otra, esta patita larga es la positiva asi que solo deben conectarlo en una posicion y ver si enciende de no encender se cambia de posicion, solo existen dos y en un debe encender, cuando lo haga vean en que orificio quedo la patita mas larga y ese sera el positivo, en donde deberan conectar el positivo del diodo laser del grabador de DVD. Simple!



PASO 3: METER EL DIODO LASER DEL GRABADOR A LA CARCAZA DEL PUNTERO LASER


manual

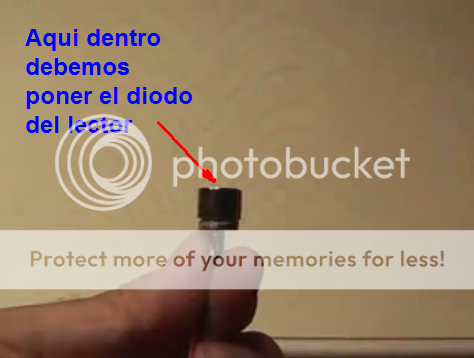

Ahora lo que biene es meter nuestro diodo laser que sacamos del grabador de DVD dentro de la carcaza de nuestro puntero laser, en la imagen de más arriva aparecen las partes de nuestro puntero laser, nosotros usaremos solo la numero 4 que es la carcaza, en su interior, la carcaza tiene un lente de enfoque que es lo que dirige la luz hacia un punto en especifico, lo cual con la potencia necesaria podria llegar a quemar como en este caso, es por eso que hay que tener la precausion de nunca mirar la luz de este laser, ni de ningun otro ya que podria llegar a quemar nuestros ojos y menos apuntar a otras personas y/o mascotas.
Ahora con el diodo dentro de la carcaza hay que meterlo dentro de la linterna como si fuese el mismo diodo led que sacamos, teniendo la precausion de que los terminales positivo y negativo del diodo laser conincidan con los orificios positivo y negativo de la linterna.
Una vez hecho esto ponemos la cubierta de platico, esta cubierta es para proteger el diodo led pero ahora protegera nuestro diodo laser para que no se ensucie con polvo y no se dañe si es que se nos cae.

fuego


PASO 4: HACER UN CIRCUITO ALIMENTADOR PARA EL CORRECTO FUNCIONAMIENTO DE NUESTRO DIODO

Muchos usurios me han preguntado.....
¿Como alimento el diodo láser que he sacado de una vieja grabadora de DVD´s ?
Este tutorial te lo explica paso a paso.


Antes de probar si el diodo funciona conectando directamente el diodo las pilas AA es RECOMENDABLE hacer un simple circuito alimentador para el diodo que regula el voltaje y el amperaje de alimentacion para que el diodo para evitar que se queme con el tiempo.

PREGUNTAS FRECUENTES

Antes de comenzar es bueno que tengan en claro los siguiente items


PRINCIPALES CAUSAS POR LAS QUE SE ESTROPEA EL DIODO LÁSER:

- Ponerlo directamente enchufado a pilas, baterías o fuentes de tensión que le dan un amperaje demasiado alto aunque el voltaje sea correcto.
- Poner corriente al alimentador sin tener el diodo conectado. Lo que ocurre es que se carga el condensador y luego se descarga sobre el diodo cuando lo ponemos al circuito.
- Manipular el diodo y tocar los "filamentos" en el caso de los diodos abiertos.
AVISO IMPORTANTE: No dar NUNCA toques de corriente al diodo desde el alimentador láser para probar. Si lo haces, que no lo recomiendo, que sea con una sola pila AA para comprobar si el diodo funciona.

¿QUE VOLTAJE APLICAMOS AL CIRCUITO?

Alimentaremos el circuito con 6 voltios o más. El voltaje ideal estará en torno a los 7,2 voltios.Puedes pasarte en1 o 2 voltios sin problemas. Si lo vas alimentar con 12 voltios, es mejor hacer unas modificaciones en el circuito. Abajo dejo el circuito para 12V

Es MUY MUY IMPORTANTE que el diodo láser esté conectado al circuito antes de aplicarle la corriente. Si conectas antes la corriente, el condensador se cargará y cuando pongas el diodo... plofff, muerte del diodo láser.
Si has puesto la corriente antes que el diodo, antes de ponerlo haz lo siguiente: Desconecta, descarga el condensador cruzando sus patas con algo metálico, conecta el diodo laser y, ahora si, enciende la corriente.


¿PUEDO ALIMENTAR EL CTO. CON 12 VOLTIOS ?

Por supuesto, mira este diagrama:

Linterna



POLARIDAD DEL DIODO LÁSER ¿ Donde conecto el + y el - ?

laser



POLARIDAD DIODO CON 4 PATAS ¿ Donde conecto el + y el - ?

quemar



CALCULO DE LA INTENSIDAD MÁXIMA que entregaré al diodo láser.

Posiblemente la manera más fácil de estropear el diodo laser sea haciendo circular por él más corriente de la que es capaz de aguantar. Cuando la resistencia variable vale 0 (al girar su "tornillo", en un extremo valdrá 0 ohmios y, en el contrario su valdrá 100 ohmios), será la resistencia fija (en el dibujo es la que vale 5 ohmios) la que determinará
el paso de corriente hacia el diodo láser. Imaginemos que queremos que este valor sea como máximo 250 mA. (mili-amperios) porque asi lo recomienda el fabricante o porque nos da la gana. Tendremos entonces que calcular el valor de la resistencia
fija. La llamaremos R.
Esta R siempre se calcula igual. Dividimos 1,25 entre la corriente máxima que queremos que pase por el diodo láser, expresada en Amperios. Recordemos que, por ejemplo, 250 mA son 0,250 A.

Asi pues, queremos que pase 250 mA, pues R=1,25/0,250, R=5 ohmios

Otro ejemplo: queremos que como mucho pasen 125 mA. Entonces R=1,25/0,125 R=10 ohmios


¿PUEDO USAR UNA RESISTENCIA VARIABLE DE 1000 OHMIOS?

Se podría usar pero, regular la potencia del diodo será muy dificil. Actuará casi como un interruptor pasando de la máxima intensidad al apagado del diodo casi con solo tocarla. En esta fotografía pueden ver porqué no es recomendable:

tutorial



¿SE PUEDE HACER SIN PLACA PROTOBOARD?

Perfectamente. Suelda los componentes unos con otros tal y como aparecen el el dibujo y funcionará perfectamente. Si quieres hacerlo en una placa Veroboard mira esta foto:

full


¿SE PUEDE USAR EL ALIMENTADOR CON UN DIODO BLU-RAY?

Sirve perfectamente pero tendrás que alimentarlo con 9 voltios y un máximo de 125 mA. de corriente (la resistencia fija será de 10 ohmios)

¿PUEDO COMPRAR EL DIODO EN VEZ DE SACARLO DE UNA GRABADORA DE DVD´S ?

Dos modelos de diodo rojo como el que traen los dvd´s son el LPC-815 y el LPC-826. Se pueden comprar en Mercadolibre por 150 a 160 pesos.

dvd


Ahora sí, vamos con los videos de su explicación y construcción


Lista de componentes electrónicos

- 1 Regulador de tensión LM 317
- 1 Resistencia de 5 Ω
- 1 Resistencia variable de 100 Ω
- 1 Capasitor electrolítico de 47 microfaradios 35 voltios
- 1 Placa de pruebas Protoboard (opcional solo para probar el circuito antes de soldarlo y montarlo)

Les dejo unos videos donde explica como funciona y como se hace:


link: https://www.youtube.com/watch?v=gYwk5-oB0JU


link: https://www.youtube.com/watch?v=NgBKmgTEFNg

Casero


CONCLUSIONES

Yo particularmente lo hice para probar y funciona, ya que el dido laser del grabador tiene la potencia suficiente para generar calor siempre y cuando la luz que genera este bien enfocada es por eso que se necesita la carza del puntero laser normal, si los comparamos un puntero laser normal tiene un diodo laser que genera 5mW lo cual es muy poco para poder generar calor, en cambio un dido laser de grabador de DVD genera aprox. 245mW lo cual es muy potente y mientras mas rapido sera el grabador mas potencia tendra el diodo.

Laser Casero hecho con Grabadora de DVD [Tutorial]

Dentro de las pruebas que hice para jugar un rato, puse el laser a una distancia de 40cm de la palma de mi mano y solo pude soportar tener la luz ahi por 10 segundos lo maximo que soporte fueron 15 segundos, mas de eso no se puede, quema!

manual

Bueno amigos , espero que les haya gustado el post!


Comenten!!! y tengan cuidado al manipular el laser es peligroso

fuego

Recuerden


Linterna Si te gusto mi post, podes seguirme y ver mis actualizaciones

laser Si tenes alguna duda, comunicamelo por MP

quemar Si te sirvio el post, recomendalo a tu seguidores tal vez le sirva

tutorial Atencion! borro comentarios fuera de lugar

full


dvd
[/align]

Fuentes de Información - Laser Casero hecho con Grabadora de DVD [Tutorial]

El contenido del post es de mi autoría, y/o, es un recopilación de distintas fuentes.
