Punta De Prueba Automotriz

Tenes que probar los FUSIBLES


y no tenes con que?









En realidad esto sirve un poco mas que para probar fusibles.





Esta punta de prueba es necesaria en cualquier

taller Automotor, sea de electricidad o no.



Muchas veces tenemos que probar en un cable o terminal,

si llega no solo señal Positiva, sino tambien Negativa.



Esta lampara identifica la polaridad del cable o terminal que

estes probando.

En este caso personal yo elegi un led

Rojo para Señal Positiva

Azul para Señal Negativa




Punta De Prueba Automotriz





Para los que entienden un poco de electronica, seguir

el circuito es pan comido. Pero para vos que no

tenes ni idea, te explico:





Esto es un diodo led. En inversa se comporta como un diodo

comun. Pero en directa (conduccion) genera LUZ.



electronica




Presta atencion que la pata NEGATIVA del led esta

marcada de dos formas.

- Es la mas corta de las dos

- Y es donde tiene el lado ' LISO '


Que respetes esta polaridad es fundamental para

que esto funcione, sino... nada

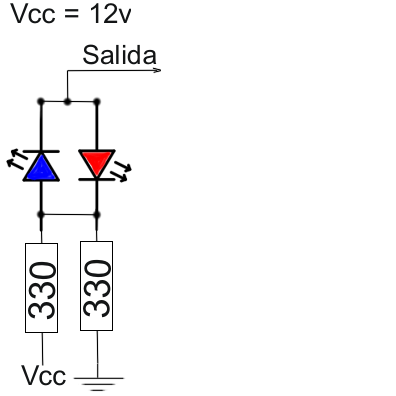

Este es el circuito electrico del proyecto:


ford


Un dato que te tiro para que te sea facil y no te pierdas

armandolo, es que a los leds soldalos juntos.

Enfrentando la pata negativa de uno, con la positiva

del otro.

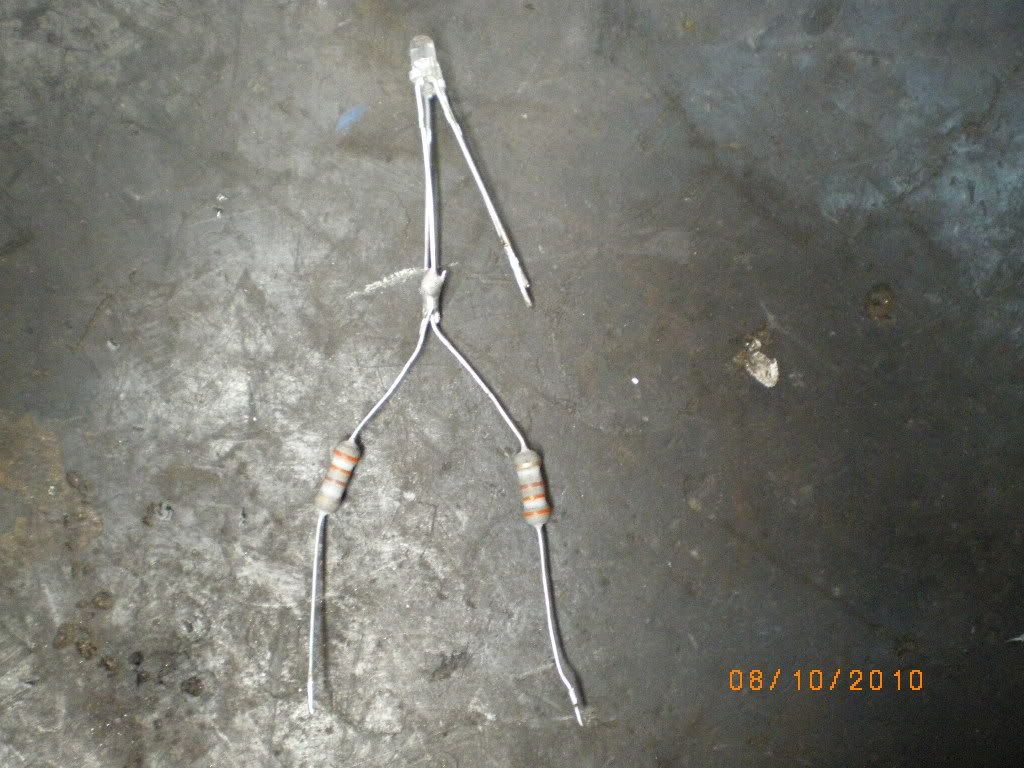

Una vez que los tenes a los dos unidos, junta las dos

resistencias de 330 Ohms por un lado y soldalas a una de las

patas de los leds.

(acordate que estan unidas y tenes solamente dos)

Algo asi:


electricidad


IMPORTANTE!!!!


El circuito ya esta listo para que lo pruebes.

Conecta la alimentacion a las resistencias.


Asi:

fiat

Y con la pata unida de los leds proba si ' Pinchando '

señal ' POSITIVA ' se prende el led ROJO.



Si prende el AZUL tenes que desoldar el puente de resistencias

y soldarlos a la otra pata



Ya visto este detalle importantisimo. YA ESTA LISTA!

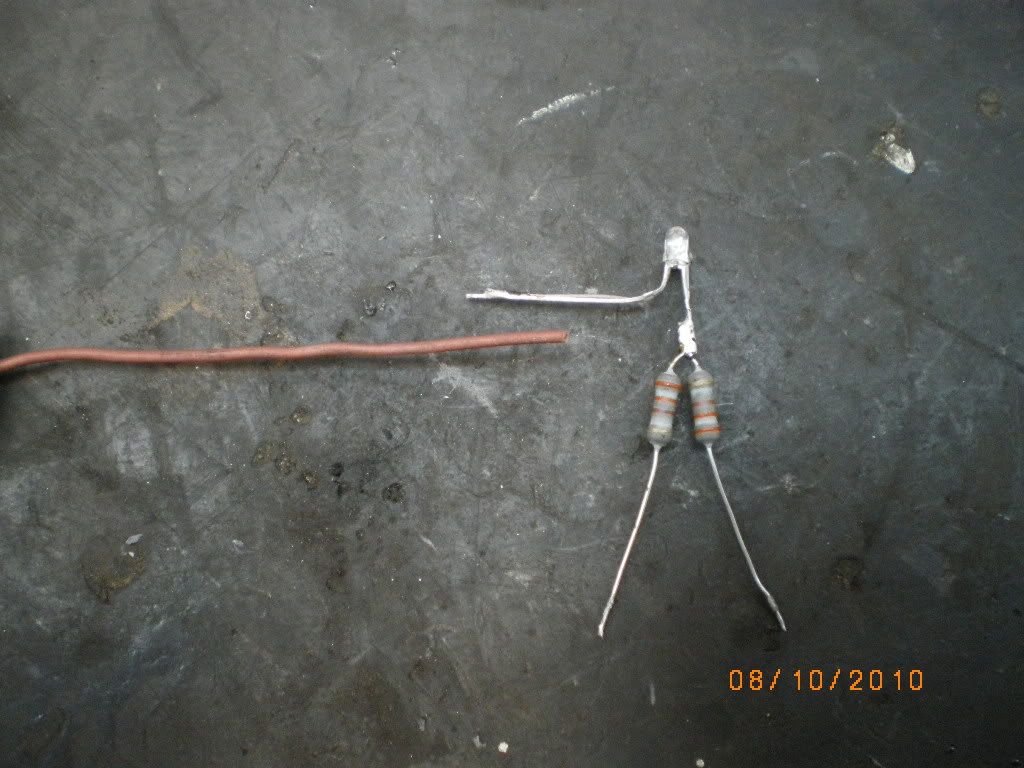

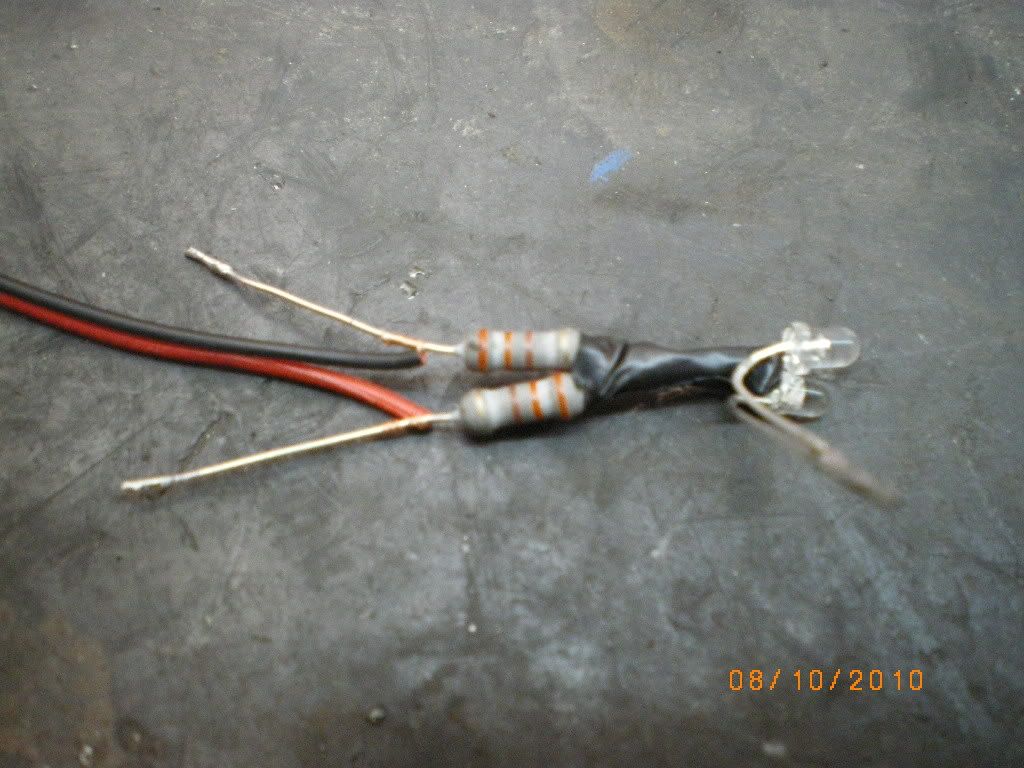

Como es muy grande, Recortale las patas a las resistencias y

a los leds para que te ocupe menos lugar


Algo asi:

led







Ahora viene la parte en donde la metes...


Yo use un fibron viejo que tire al tacho de la basura

hace 3 dias y que tuve que revolver para encontrarlo

( en el fondo estaba... )

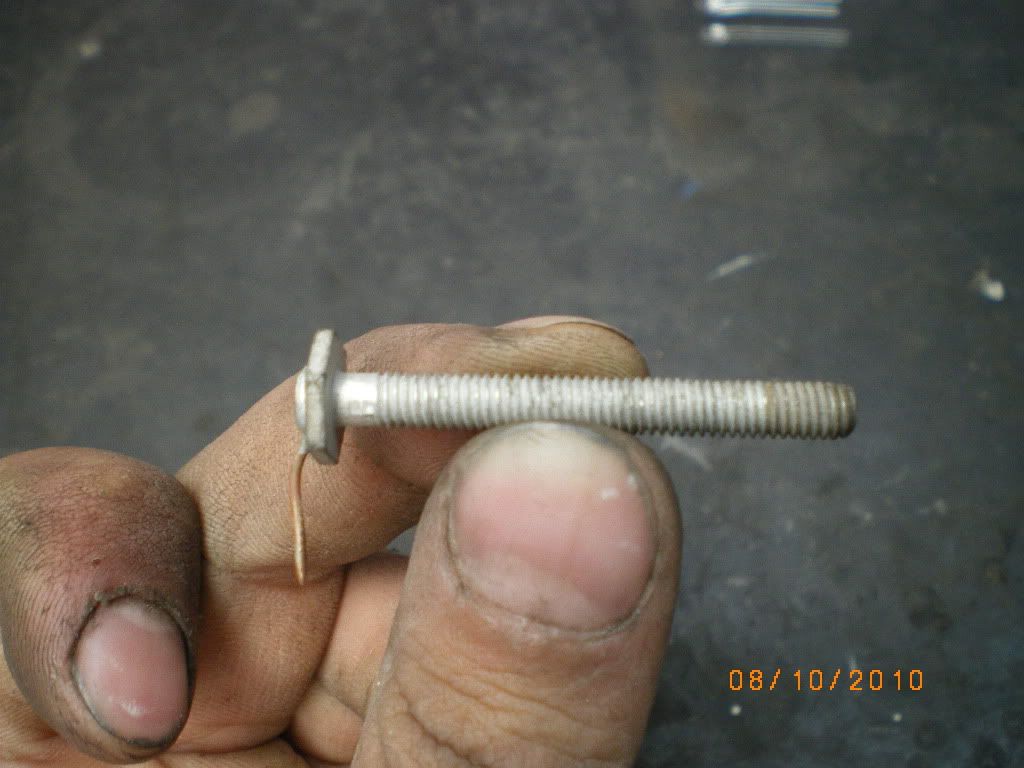

Primero la punta. Yo use un tornillo que entraba

justo donde iba la punta del fibron.


Chevrolet

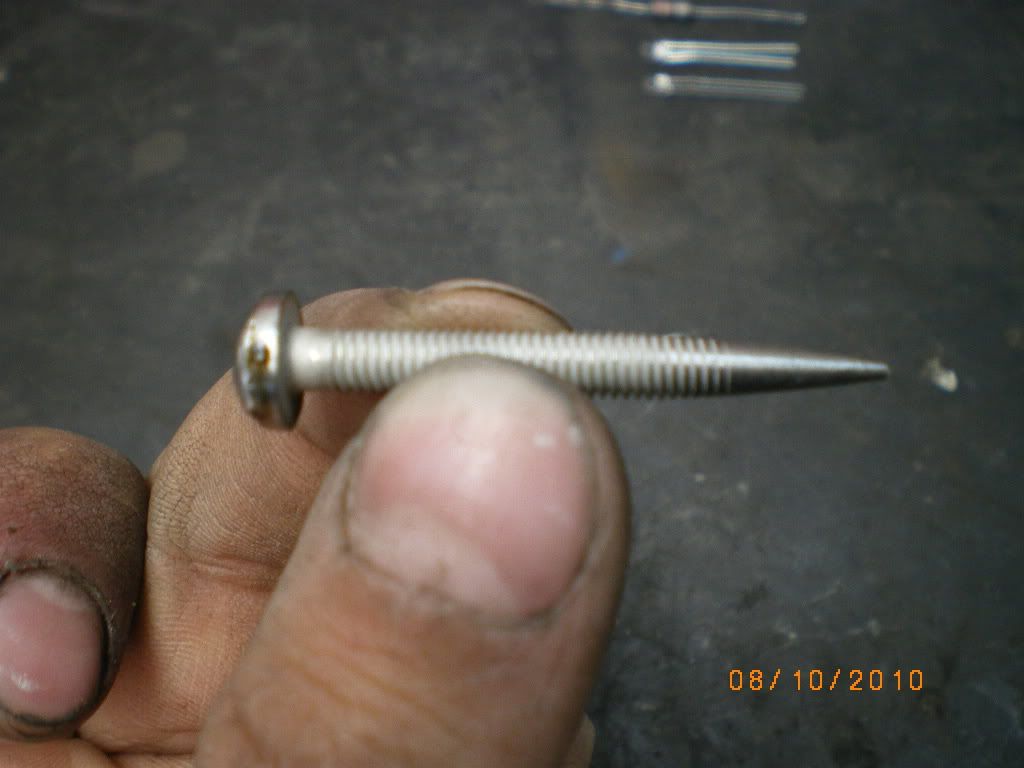

Le saque punta


automotor

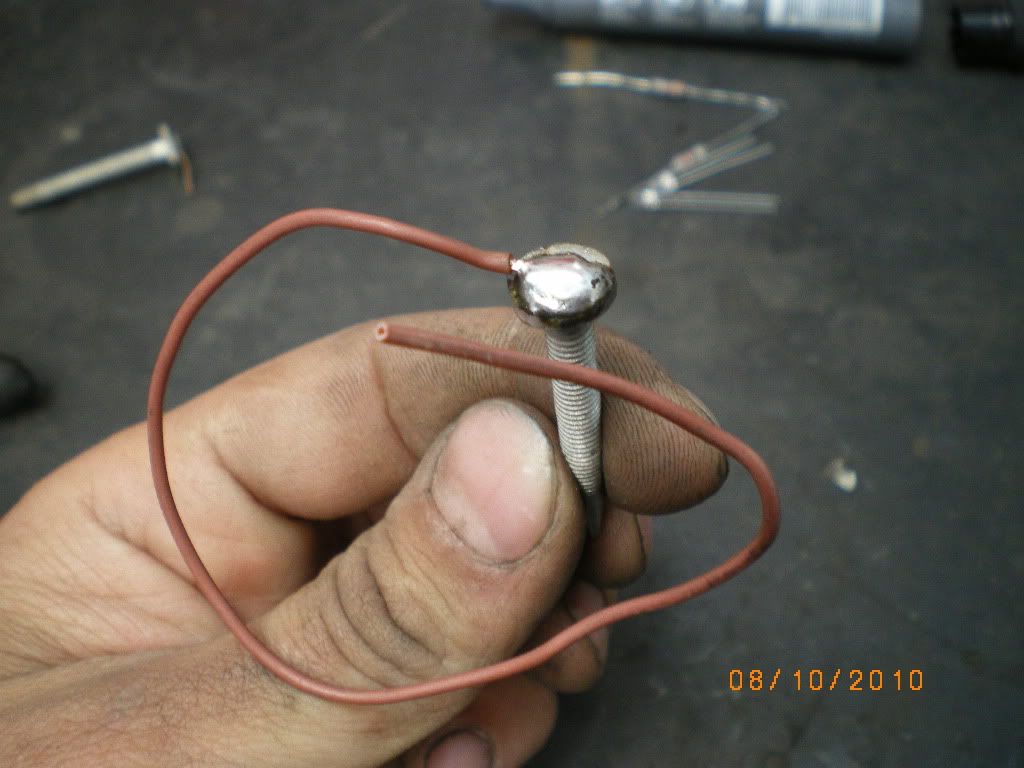

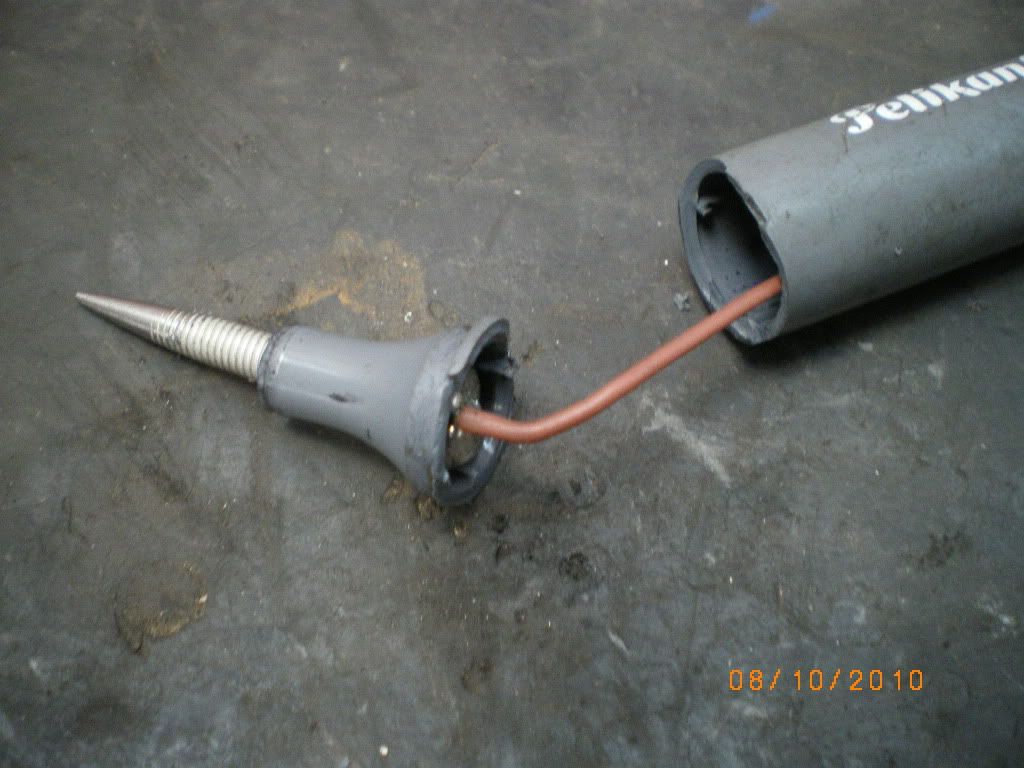

Y le solde un cable que obviamente te das cuenta

para que esta ahi....


logica




y se la mande hasta el fondo....



renault

Pero me zarpe asi que la pegue con la gotita


Le haces dos agujeritos al fibron

con la mecha correspondiente al led.

Y los metes ( como puedas ).


punta

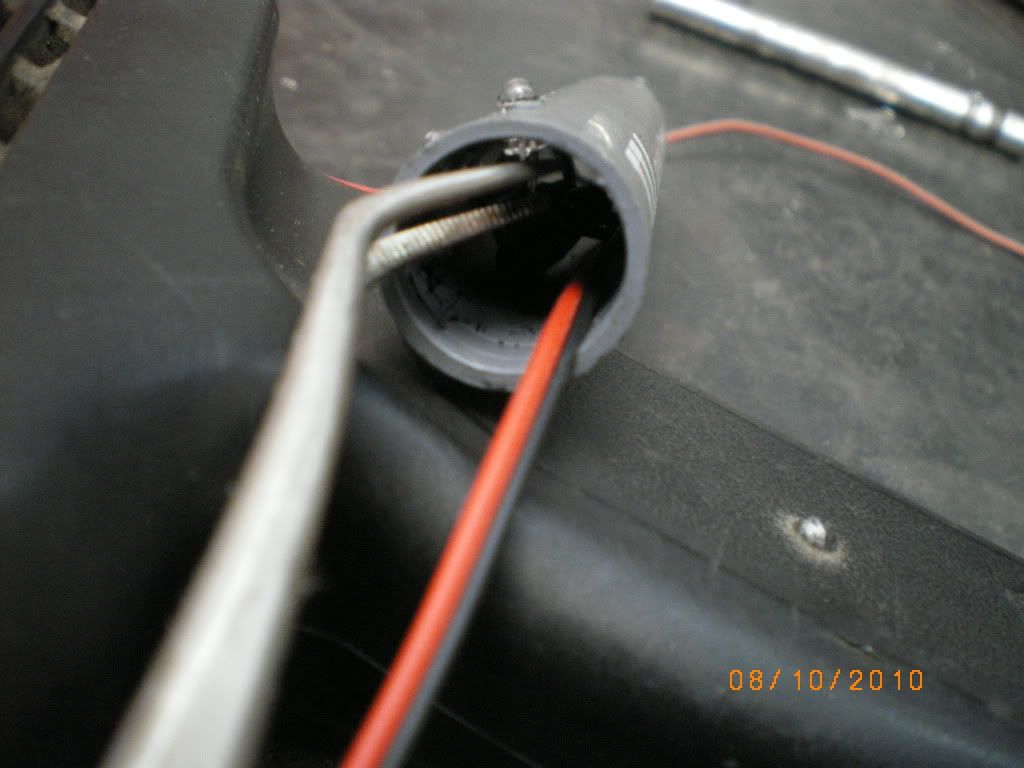

Yo use esta pinza que ni idea de donde salio....


Al tapon del fibron le haces un agujero

para sacar los dos cables Y listo man!

YA TENES LA PUNTA DE PRUEBA





ALGO QUE TE VENDEN POR 100$


Y LO CONSTRUIS POR 5 $



prueba

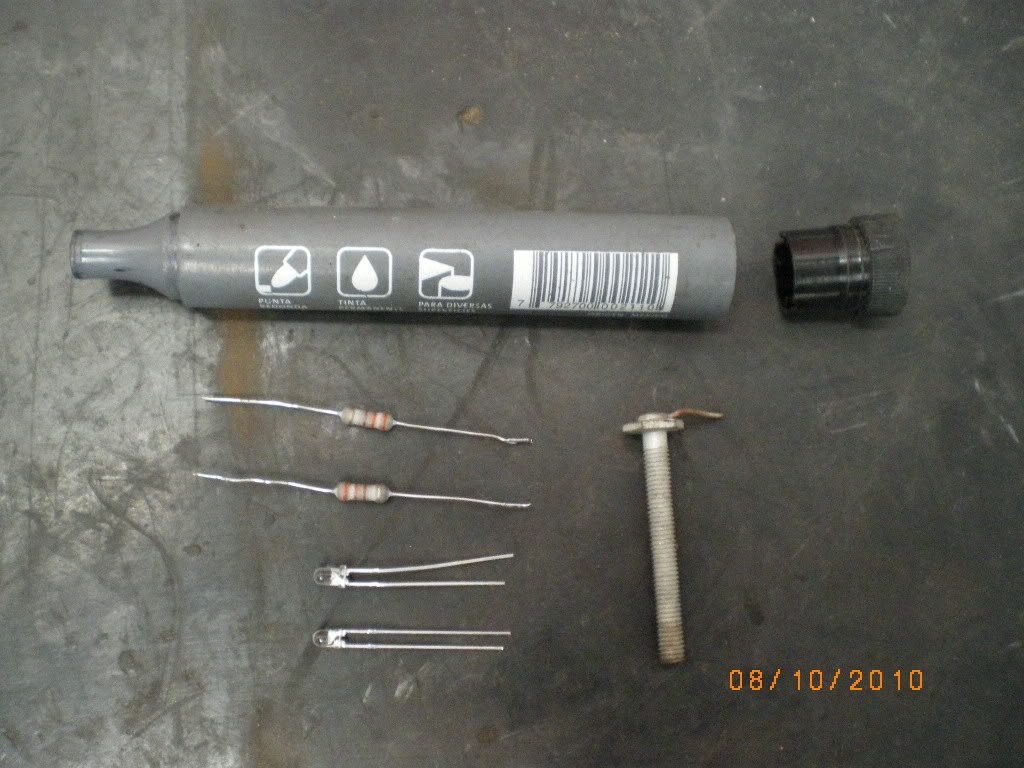

Materiales:

- Un Led de alto brillo ROJO

- Un Led de alto brillo AZUL

- 2 resistencias de 330 Ohms

- Un fibron viejo

- Un tornillo a eleccion ( largo si puede ser )

- Soldador

- Estaño

- TARINGA!


Inyeccion electronica







Mis otros post:

EL ARGENTINO QUE FALSIFICO 5.000.000 DE DOLARES







CAJA DE CAMBIOS VARIABLE INFINITA









GENERADOR S.E.G IMPERDIBLE!!











ALTERNDOR 12V- 60 Amp REPARACION COMPLETA


























































Punta De Prueba Automotriz








31 comentarios - Punta De Prueba Automotriz

@ellocomasi_ar +1
exelente amigo justo estaba buscando esto para llevar al cole la verdad que me sirvio de mucha ayuda
@djfrances +1
denle punto alguien que pueda es muy groso esto!!!
@pisto23
yo estudio ingenieria electronica y esto la verdad q esta mas que bueno!! +10 viejo, te los mereces
@pablinuxSH
Es una exelente herramienta y no tiene nada que envidiarle a una comprada en una ferreteria .yo me fabrique algo parecido pero ese esta mas prolijo que el mio jeej
@juan_argencraf
tu mano es igual a la mia seremos parientes?
@cyberstone
Sos un genio, tus post son buenísimos, agradeces cada comentario...el que pueda debería hacerte NFU...sin dudas.
@alicastillo -1
muy buen aporte te comento que compre un punta de pruebas de estas en casi 25 dolares
@elbomberodewilde
agregado a favoritos. en cuanto cobre...... me pongo a soldar....
@chepao
jajaja excelentisimo, gracias!!!
@viajedeida
no entendi electronica
en la parte de atras me quedan 2 cables?
conecto uno a + y el otro a -? ford
@Electrodo
No entiendo como un post tan util no es top? muy buena info, desde ya te dejo puntos.
@claudiof
de 10! andaba buscando algo parecido! te doy mis +10 pq te lo mereces
@superkross
che te hago una pregunta....las resistencia son de 330 ohms por cuanto?
excelente la idea.
+10
@extindal
las R son de 2w metal ?
@Edwin_Santa
como le sacaste punta al tonillo?
@Jose_czudak
automotor
No es exactamente la amoladora de banco que yo tengo, pero fijate del lado derecho queno tiene algo parecido a una 'piedra' pero en realidad es una lija redonda. Resulta que es un nucleo de goma al que se le pone los rodillos de lija. Como es mucho mas suave que una piedra, y es mas ancha podes sacarle punta al tornillo con un buen angulo y te queda bien prolijo.
@gerardo2008
che sos re groso muchas gracias justo lo que necesitaba
@Jose_czudak
Si te sirvio, lo mas probable es que tambien seas un groso
@tsj1398
Muy bueno... hace dias andaba buscando esto, lo felicito, una pregunta de cuanto son los led de 12 V ? gracias por compartir.
@MatiasPerdiz
mmm hay algo q no entiendo... el negativo de la bateria va conectado a una resistencia, y el positivo de la bateria va conectado a la otra resistencia... pero, esas resistencia se unen del otro lado???????????? como haces para q no haga corto????
@MatiasPerdiz
me contesto yo solo, hice exactamente como lo dijsite y funciona a la perfeccion... gracias!! mas adelante lo hago bien prolijito asi ya me queda
@cotonetet
gran gran aporte maestro, te cuento que punta de prueba no consigo en donde vivo, lampara de 12 v tampoco, punta de prueba en rosario 350 pesos como barato hace 5 meses, por suerte existen tipos como vos que comparten el conocimiento y pa postre son re piolas, no lo interpretes mal pero..te mando un beso..
@piratahora
Hola loco ¿para 220 voltios que resistencias y led uso???, muy bueno el aporte, muchaas gracias
@pagotto_piru
una pregunta de ignorante, si conectas las dos cocodrilo a la vez la unión después de las resistencias no hay corto ?
@rampinini
muy bueno...para ahorrar lo de sacarle punta al tonillo usen un tornillo-clavo para fijaciones de durlock tienen una punta asesina
@floval
buenisimo , estoy con este tema de la electricidad automotor, voy a ver si me animo y armo esta lamparita de prueba. te felicito por el post
