Dimer o control de Intensidad Luminica

HOLA, compañeros!!!



Esta vez les traigo un útil dispositivo que sirve para dar un toque romántico a la hora de estar con la chichola jajaja

Se trata de un Dimer, es el famoso control de la intensidad de la luz de un foco, lámpara, o como le digan claro, que aclarando que se trata de lámparas de filamento, y no de tubos fluorescentes y de otros tipos.

Bueno, el aparatejo funciona idénticamente como el que está en éste video de youtube




link: http://www.youtube.com/watch?v=we-KsaPNutM

Imagínenselo bien armadito en una caja, en un velador, hasta puesto en lugar de la llave de luz en la pared imagináte qué copado quedaría en la pared un potenciometro en lugar de un botón jejej

Bueno, ahora pasemos a lo que nos interesa.

En primer lugar les paso la lista de materiales:

* un TIC 226D

* un DIAC

*dos resistencias de 8,2 KOhm (gris-rojo-rojo)

*un potenciometro de 250 kOhm

* un capacitor 104 / 400 v (poliester)

un capacitor 473 / 400 v (poliester)

Como verán no trae demasiados componentes, y por ende, no va a resultar demasiado caro. Lo que más nos puede costar es el Tic226D, que sale más de $5,00 argentinos. Creo que con menos de $20 lo hacemos Yo lo hice hace como medio año y no me costó tanto.

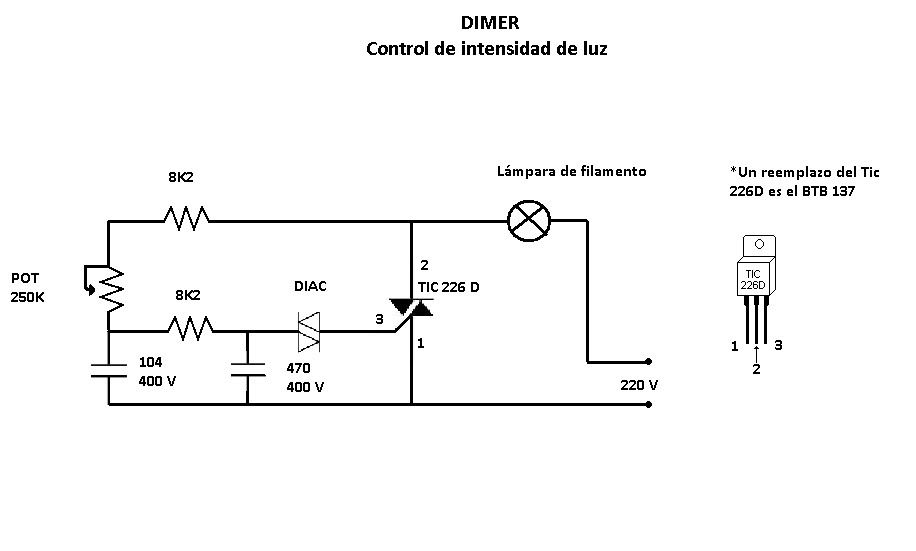

Acá les paso lo el diagrama de conexión

**** ATENCIÓN ERROR EN VALOR DE CAPACITOR el valor no es 470 sino 473

les pido mil disculpas por la equivocación

Dimer o control de Intensidad Luminica


Como pueden ver, para nada complicado y hacer el PCB es más fácil; todo el circuito entra en una placa de 2,5 x 3 cm sin el potenciometro en placa, pero más o menos son esas dimensiones las que pueden manejar.

Yo no me molesté en hacerles un Pcb muy complicado porque no hace falta, a mano y con un ojo no muy entrenado se puede hacer una placa.
Pueden aplicar la técnica de "punto a punto", creo que se llama así, que consiste en hacer la placa en el orden tal cual están los componentes dispuestos en el diagrama.

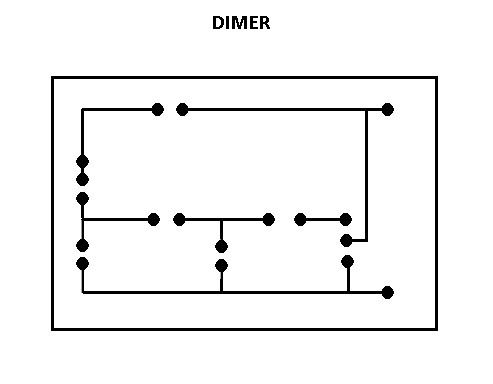

Un ejemplo :

electronica

Ven? es facilícimo, está casi igual que en el diagrama electrónico, lo único que tuve que tener en cuenta es la disposición de las patas de Tic 226D (pata 1 abajo, pata 2 en el medio y pata 3 arriba).

Y bueno, lo único que faltaría es mostrarles cómo se conecta.
Algo muy importante que tienen que tener en cuenta es que el dimer va en el lucgar de una llave de 1 punto, es decir, va conectado en serie con la lámpara. En otras palabras, lo conentamos en 1 de los dos cables que vienen del enchufe. vean lo siguiente :

facil

diagrama

Como verán, las dos conexiones son idénticas, salvo que en la primer imagen tenemos una llave de un punto, que es algo que podemos encontrar en cualquier casa, y además fácil de entender; y en la segunda imagen, en lugar de la llave de un punto lo tenemos al dimer, el cual cumple la función de "interrumpir" , o mejor, atenuar el paso de la corriente, pero de forma gradual.

* No confundirse con la primera imagen, ya que muestra 3 cables: se trata de FASE, NEUTRO Y TIERRA, los cuales serían los términos correctos en lo que a electricidad alterna se refiere. En nuestro caso tenemos NEUTRO Y FASE, que es lo más común de encontrar en las instalaciones domiciliarias. Ah, no importa en qué cable lo pongamos al dimer, igualmente funciona

Bueno, eso es todo. Espero que les interese y que comenten


cualquier duda me preguntan

***Ah me olvidaba, Para Mejor rendimiento del Tic 226D pónganle un pequeño disipador ( ivaanehh GRACIAS POR LA RECOMENDACIÓN) como éste:

circuito

o éstos

Tiristor


dimer
Por favor tengan mucho cuidado al probar el circuito, no se olviden que van a estar trabajando con corriente de la red eléctrica. Es muy peligroso, así que tomen todas las precauciones.

33 comentarios - Dimer o control de Intensidad Luminica

@ivaanehh
si sii, esta bueno
Yo lo tengo aplicado en un cooler de 220Volts que saque de una UPS. Es un mini ventilador portatil
quedo genial y lo puedo regular hasta casi 15 volts

Ah, te recomiendo que le pongas un disipador chiquito al TIC226, porque cuando lo cargas mucho calienta (te lo digo por experiencia)

Saludos! Buen Post!
@slyden
interesante gracias por el aporte lo revisare mas tarde por mientras a fav
@Gratiman
(Y) muy bueno, cuando pueda lo monto!
@martinquimey
me podes mandar el esquema electronico para hacer uno de 6000W?
gracias master
@kenoby666
lo estoy haciendo.... pero te mando una consulta por mensaje privado +10
@galvesdj
creeeeeeeeeeeeeo que ese tic aguanta hasta 800w pero no me acuerdo.
@antonio_nicolas
muchas gracias por la informacion soy nuevo aca, me inscribi para hacer el comentario, voy a comprar y hacer est diagrma, de electricidad se poco y nada, veremos que sale. luego te comento
@algosuntos +1
Yo lo uso en una lampara de pie y la verdad es que es muy útil.
Gracias por la información
@007link95
que modelo de DIAC es porque tengo un NTE6407 diganme porfa
@eledulu01
Hola!!! mejor andá al negocio de electrónica y pedí un DIAC para uso general y decile que es para activar un TIC22CD o un BTB137 y seguro te dan el correcto
@Chospolo +1
Excelente Post +10
Emm una pregunta yo tengo un diac DB3 ¿Sirve?
Gracias
@eledulu01 +1
muchísmas gracias anigo por los puntos! te comento que no sé ciales son las características de ese DIAC, pero supongo que si cumple la función normal de una DIAC puede servir ...
te paso un video que vi en youtube el cual te va a explicar un poco cómo funciona el circuito. Sobre todo poné atención en el final del video , donde dice que debés tener en cuenta la potencia que soporta cada componente , eso lo podés averiguar leyendo un poco en google
[video]http://www.youtube.com/watch
@Chospolo +1
@eledulu01 Bueno, muchísimas gracias por la ayuda ¿Me podes pasar el link de vídeo por que te falto una parte XD?
@eledulu01
@Chospolo jajajaja perdón , se me chispotió! jajaj >>>>http://youtu.be/GWUqOnb7UAA<<<<<<<<

link: http://youtu.be/GWUqOnb7UAA
@esmaxico +1
regular luz

asi tal cual iria la plaquita?
@eledulu01
Sí , así tal cual! sólo tené en cuenta las disposición de las patas del TIC226,
@hectoring
conecte todo como esta el diagrama pero la intensidad del foco es normal no sube ni baja porque???????
@eledulu01
La verdad que este circuito es muy sencillo , nada complejo ... debería funcionar a la primera. Pero si decís que la intensidad es la normal de la lámpara, quizás el TIC está dañado o lo conectaste mal, o hay algún cortocircuito o punte entre pistas de la placa... estás seguro que conectaste todo como se debe ? por ahí si subís alguna foto de lo que hiciste capaz pueda ayudarte
@hectoring
me puedes mandar tu correo no se komo se sube aki jeje
@lClichy
Amigo, le quiero poner un fusible al circuito, de cuantos amperes tendría que ser el fusible?. Calculé P=V*I entonces I=P/V --> 50w/220v=0,22A, suponiendo que le pongo un foco de 50W.
Está bien uno de 1A?
@eledulu01
Hola amigo!
una cosa que debés tener en cuenta es para qué sirve un fusible :

" ..... Los fusibles sirven para proteger las líneas eléctricas contra:

- Sobrecargas: intensidades superiores a las nominales (valores de trabajo normal) para las que se diseñan las líneas y que de mantenerse un período de tiempo más o menos largo acaban con ellas por sobrecalentamiento.

- Cortocircuitos: intensidades muy altas, casi instantáneas, que deterioran
rápidamente las línea
@lClichy
@eledulu01 No me respondiste nada, en in, ya le puse el fusible, lo consulté con mi profesor y fue él el que me recomendo ponerle uno, convenientemente uno de 1A
@El_Xamaqitox
Las resistencias de cuando tiene q ser....... 1W o 1/2 Watts?
@lClichy
yo le puse resistencias de 2W para asegurar, me funcionó 100%
@lClichy
No me respondiste nada
@eledulu01
hola, PERDON!!! pero yo te había hecho un comnetario más largo del que sale. Parece que me cortó lo que yo escribi...
en resumen te dcía que con 1A puede andar, pero que ese circuito puede aguantar más de 1A porque la potencia del TIC226D soporta un potencia de 1500watts , o sea , 6,8 A aproximadamente. Debes tener en cuanta es el consumo de tu carga ( lampara) y el diámetro del conductor. Pero sí, ponele uno de un 1A, pero investigá bien para qué es un fusible, tampoco es de poner porq
@lClichy
@eledulu01 Gracias
@scheffan
una pregunta donde iria el dicipador :S
@eledulu01
@scheffan como lo dice su nombre, disipa el calor que se produce en el TIC226, o sea, para variar la corriente que pasa a la lámpara y conseguir que sea más tenue la luz o que brille a pleno , la corriente se tiene que disipar en forma de calor, y cuando vos le ponés el disipador hacés más grande la superficie del TC226 , logrando así distribuir mejor el calor a una superficie mayor, lo que permite que no se dañe el componente electrónico.
@scheffan
@eledulu01 muchas gracias perdona que moleste tanto me gusta aprender de esto y la unica manera es preguntando xD van points
@eledulu01
@scheffan No hay porqué! él único modo de aprender es estudiando y preguntando lo que no se entiende

Muchas gracias por los puntos! ;-)
@mr_rp2o11
impecable +++10
@eledulu01
Muchas gracias por los puntos, capo!!! me alegra que te haya gustado ;-)

Saludos :-)
@blackmuis8
Amigo el diac de que tipo es o como lo compro ?? gracias
@eledulu01 +1
pedí uno de uso común. Explícales cual es el proyecto y te van a decir bien ellos. Pero yo pedí uno de uso común , éste no lleva ninguna especificación en particular .

saludos, suerte
@eledulu01
Ah, y muchas gracias por los puntos ;-)
@blackmuis8 +1
ok muchas gracias mas +++ 10 puntos
@VMRR09 +1
Gracias loco! muy buenos los datos! ya esta funcionando en casa! un abrazo!
@eledulu01
Gracias a vos por comentar! me alegra que lo hayas podido hacer y te funcione.
Saludos y otro abrazo ;-)
@luigui110502
ke tal amigo buen video .. y gracias por el aporte de conocimiento ... pero no se ayudame con una cuestion como le puedo conectar a ese circuito un pwm .. q me pueda controlar el foco de 120 v porfaaa
@eledulu01
Hola! No te puede ayudar mucho con eso porque un circuito así es más complicado. Pero acá te dejo un link que quizás te sirva y te de una idea de cómo hacerlo: http://www.instructables.com/id/safe-and-simple-AC-PWM-Dimmer-for-arduino-Raspberr/?lang=es ....
Saludos!
