Como hacer un convertidor de RGB a VGA

Cable RGB VGA


No confundirse la transformacion de señal (no es VGA a RGB ok)


Prologo por si les interesa


Primero que nada yo soy nuevo en esto de post y no ago re pos a lo sumo utiliso alguna imagen de otro lugar soy malo con la ortografia y no entro casi nunca a mi cuenta por eso es posible que no actulise la informacion de este post o que no corrija errores ortografico Por favor sepan disculpar las molestias, mi unico interes en este pos es dar a conoser esta informacion que me fue dificil ir reuniendo para el provecho de todos ustedes ni si quiera me interesan los puntos por que no se que aria con ello pero si quieren contribuir solo comenten informacion al respecto



Conosimientos basicos de lo que se quiere Hacer

* Primero es poder armar un pequeño conversor de rgb a vga para conectar a un monitor la play station 2
* Segundo yo todavia no lo logro pero si lo an echo anotenlo

Para poder saber si esto les sirve les dire que hay varios tipos de señales compuestas (s-video, RGB(RGsB, RGBS, RGBHV), YPBPR, YCBCR, VGA, Video compuesto(el tipico rca amarillo de video), ETC (solo nombre los que nos interesan))


Ninguna de ellas es igual ok¡¡¡¡


Despues pasare a explicar segun mi experiencia con ellas eso es porque muchos se confunden en desir señales compuestas solo al YPBPR y no son todas las que tienen mas de un componete o que el RGB es lo mismo que YPBPR (que nada que ver)


* Nota: algo muy interesante es el orden de la que es mejor Y por que en orden del 1 al 4 (el uno es la mejor)



************************************************************************************************

* 1) RGB Y VGA Son las mejores de las que nombre por que mantienen separada la informacion de cada color
(Rojo Verde Y Azul, RGB (RED GREEN BLUE)) Y aveses La señal de sincronismo vertical y horizontal (VGA, RGBS, RGBHV). La RGBS (La señal de sincronismo van juntas), RGBHV (todas las señales separadas) al igual que VGA, RGB (las señales de sincronismo van en el canal del verde)

VGA
ps2 a monitor


RGB
rgb a vga


* 2) YPBPR (Señal analogica) y YCBCR (Señal digital).
Luma (Y'): Es el componente de brillo de la imagen, o dicho de otra forma, la cantidad de blanco y negro de la misma.
Diferencia de color azul (Pb): Es el componente resultante de restar la luma a la señal azul, aplicando unos coeficientes.
Diferencia de color rojo (Pr): Es el componente resultante de restar la luma a la señal rojo, aplicando unos coeficientes.
Y la otra lo mismo solo que digital o eso creo

YPBPR SON los tres RCA
conecciones de la ps2


* 3) S-Video por que la información de la luma se transmite por una señal (al igual que en YPbPr), pero toda la información de color se transmite junta por otra señal, teniendo así dos señales aisladas e independientes para obtener toda la imagen.
Bueno quisas e copiado la forma de esplicar de otro articulo pero esto lo tecle yo Por que no me sale explicarlo


* 4) Video compuesto (el tipico rca amarillo) Bueno este es el peor por que mescla todas las señales en una solo lo cual se distorcionan un poco al estar pegadas o su extraccion

RCA amarillo con los cables del sonido tam rojo y blanco
hacer un cable para transfomar r

*****************************************************************************************************


Los pines de VGA y PS2
Vien los digo por si se borran las imagenes de internet


PS2 Esta consola a igual que la 3 y la 1 tienen 12 pines

Para ubicarno pone la consola al reves osea que vos mires la parte de atras vas a encontrar la salida optica de sonido
ala izquierda de un conector medio rectangulas (las salidas av) y ala derecha la entrada de alimentacion (si es el modelo chiquito),
y si no es asi segi dandole bueltas ok


rgb vgaconectar ps2 a monitor

Bien una ves localizado esto (el conector rectangular) veras que los contactos de el medio estan en la parte superior
el primero de la izquierda es el uno y el primero de la derecha es el 12 ok


Pin Description
1 [gnd] Ground Tierra
2 Derecha de audio
3 [Gnd] Tierra
4 Audio izquierda
5 S-Video Y
6 Video Compuesto de sincronización NTSC
7 S-Video C
8 [V-Gnd] Tierra de los videos
9 [B.] salida color Azul
10 [5v] 5 voltios
11 salida color Rojo
12 salida color Verde



Cable RGB VGA
Aora los del VGA

ps2 a monitorrgb a vgaconecciones de la ps2


Bien una ves encontrado el puerto VGA vemos que tiene una parte mas acha que la otra parte paralela bien y que los pines estan algo cruzados

Parte mas ancha de la ficha (ficha Hembra ok)
Primera fila Va del pin 5 al 1
Segunda fila del 10 al 6
Tercera fila del 15 al 11
parte mas corta de la ficha

hacer un cable para transfomar r

Pin 1 Canal Rojo
Pin 2 Canal Verde
Pin 3 Canal Azul
Pin 4 [N/C] Sin contacto
Pin 5 [GND] Tierra (HSync)
Pin 6 [RED_RTN] Vuelta Rojo
Pin 7 [GREEN_RTN] Vuelta Verde
Pin 8 [BLUE_RTN] Vuelta Azul
Pin 9 [+5 V] +5 V (Corriente contínua)
Pin 10 [GND] tierra (Sincr. Vert, Corriente Continua)
Pin 11 [N/C] Sin contacto
Pin 12 I²C datos
Pin 13 [HSync] Sincronización Horizontal
Pin 14 Sincronización vertical
Pin 15 [SCL] I2Velocidad Reloj




Bien amigos mios ustedes se preguntaran de por que no conectamos directamente la señales cruzando cables?


Yo se los dire eso Ya se ase Mieren este pedaso de m***


rgb vga

Guauu genial todo resuento Y a dormir la mona, Pero no fijate que no che
Por que esa porqueria lo unico que ase es cablear Yo lo abri y eso ase ningun integrado ni nada por el estilo,
pero que pasa eso solo funciona si la seña es RGB y Solo si el monitor Soporta ese modo Osea que en el monitor El canal verde del RGB se Separa de las señales de sincronismo (la eXtrae con un demodulador olo que sea y ensima limpia el color verde (le resta la señal obtenida para dejarlo limpi))


Bueno eso solo que ese tipo de monitor es poco comun osea un monitor que solo tiene entrada vga y que separe el verde de la señal de sincronia es muy raro Yo no lo tengo osea no me sirve (En el caso de que lo tenga es por que tubiste suerte o por que ya tenia las entradas RGB y no tenias que Hacer el adaptador)


Fijate si tu monitor tiene ese tipo de entrada (RGB) o si tenes la YPBPR o YCBCR por que la pley del cable de salida compuesta podes configurar si queres que salga RGB O YPBPR o YCBCR Con el mismo cable


Si ese es tu caso solo arma el cable de Salida compuesta o compralo (por ciacaso fijate bien averigua que sea el mismo yo me canse de fijar por internet pero parese el mismo no me ago responsable si compras un cable y no te sirve eso pasa por cuenta tulla) bien sigamos



Puede que venga ese adaptador que aga tdo lo que dije que andava pero el que consegi yo no por eso fijate (lo cambi por unos juegos viejos pero igual me costo uno juegos)



Bien gente les dire cuales son las conecciones de ese cable por si les interesa y tienen ganas de acerlo en una de esas le sirve


Pin PS2 Pin VGA] Que estas conectando
12 El color Verde (RGB)
11 El color Rojo (RGB)
9 El color Azul (RGB)
8 [6,7,8] GND (Maza)

Nota: en algunos tuto de internete tambien le agregan el 10 y el 5 a mazza eso fijate vos


conectar ps2 a monitorCable RGB VGA



Muy importante gente yo en mi monitor me desia que no tenia cable conectado con el adaptador y todo armado el proble es que el monitor mio y supongo que otros manda una señal por el cable de la ficha vga Pin 5 y esa señal buelve por el cuatro si no buelme me desia que no tenia nada conectado yo lo puentie con una soldadura de estaño ok y despues me desia lo de siempre como que el cable estubiese conectado pero sin señal (tipico pc apagada)




Luego de cagarme de asco

segi envestigando para ver si encontrava una solucion y si esra un circueto capas de separar la señal de sincronismo del RGB

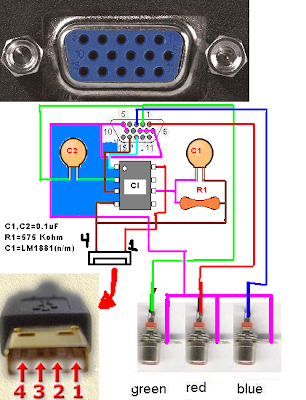

Circuito separador de sincronismo

encontre este separador de señal de sincronismo


ps2 a monitor
rgb a vgaconecciones de la ps2





casi genial pero el ic lm1881 o lm1881n ,etc aca no lo venden disen que no lo consigen en donde yo vivo ademas el problema no estava del todo resuel todavia faltava limpiar el canal del verde para sacarle la señal de sincronismo, busque un remplaso lmh1980 fuente oficial que produce estos ic lm1881 http://www.national.com/mpf/LM/LM1881.html#Overview , Y el lmh1980 que parese mejor http://www.national.com/pf/LM/LMH1980.html#Overview


algunos diagramas al respecto el circuito esta mejor explicado alla ariva

hacer un cable para transfomar rrgb vga

Y el otro esta en los pdf que podes descargar de la pagina oficial ok no encontre facil una imagen ok


El ic 7004 es unas compuertas logicas not tecnologia cmos ok nada del otro mundo lo unico que ace es invertir el pulso si le das 1 sale cero y asi los de electronica me entienden ok un circuito armado del esquema anterior no se leen muy bien los ic pero son esos dos porque en el foro decia lo ic la fuente http://www.picsystems.net/community/post20009.html



conectar ps2 a monitor


otro link de otro fumado que iso lo que queremos hacer http://www.yourwarrantyisvoid.com/2009/08/31/parts-parallax-vgadual-ps2-breadboard-adapter/



Cable RGB VGAps2 a monitor
rgb a vgaconecciones de la ps2



Travajo casi terminado

hacer un cable para transfomar rrgb vga

una foto de un adicto al manga pero parese que le anda y se ve como monitor
o creo que es un monitor que viene para la ps2

conectar ps2 a monitorCable RGB VGA


Fin


Recuerden gente a mi no me salio pero por favor sigan poniendo informacion yo voy a ver si consigo el ic lmh1980 y les cuento ok


Gente una nueva cosa que descubri en las ps2 con el chip matrix infiniti se puede configurar una salida vga en las opciones del chip Y con eso logre que se viera en el monitor pero se veia una imagen luego un segundo en negro y asi susesivamente quisas es por mi monitor pero quisas a ustedes les funcione ok cuando enciendas tu ps2 manten precionado circulo y el triangulo al mismo tiempo y hay sale un menu del chip en la primera ops apreta x asta que quede vga luego estart te advertira del cambio ojo que con un televisor luego no se vera a menos que agas los pasos a ciegas bueno reinicia y listo pero no me ago responsable si luego no puedes cambiar el modo por no ver lo que sale
