La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial

aviones
bombarderos




Lockheed/Boeing F-22 (Caza/Furtivo)




Fuerza Aerea




Características generales



* Tripulación: 1 piloto
* Longitud: 18,90 m
* Envergadura: 13,56 m
* Altura: 5,08 m
* Superficie alar: 78,04 m²
* Perfil alar: raíz NACA 64A?05.92, punta NACA 64A?04.29
* Peso vacío: 19.700 kg
* Peso cargado: 29.300 kg
* Peso máximo al despegue: 38.000 kg
* Planta motriz: 2× Turbofán de empuje vectorial en cabeceo Pratt & Whitney F119-PW-100
o Empuje normal: 104 kN (23.500 lbf) de empuje cada uno.
o Empuje con postquemador: Más de 156 kN (35.000+ lbf) de empuje cada uno.
* Capacidad de combustible: 8.200 kg internos, 11.900 kg con 2 tanques externos.


cazas




Rendimiento



* Velocidad máxima operativa a altitud : Mach 2,25 (2.410 km/h)
* Velocidad máxima operativa a supercrucero : Mach 1,82 (1.963 km/h)
* Alcance: 2.960 km con 2 tanques externos
* Radio de combate: 759 km
* Alcance en ferry: 3.219 km
* Techo de servicio: 19.812 m (65.000 ft)
* Carga alar: 375 kg/m²
* Empuje/peso: 1,08 (1,26 con peso cargado y 50% de combustible)
* Fuerzas máximas soportadas: -3,0 / +9,0 G

La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial


aviones

F-35 Lightning II



bombarderos



Características generales



* Tripulación: 1.
* Longitud: 15,37 m.
* Envergadura: 10,65 m.
* Altura: 4,5 m.
* Superficie alar: 42,7 m².
* Peso en vacío: 12.000 kg.
* Peso cargado: 20.100 kg.
* Peso máximo al despegue: 27.200 kg.
* Planta motriz: un turbofán Pratt & Whitney F135 con poscombustión de 128 kN de empuje en seco y 191 kN con poscombustión.
* Turbina de elevación: Rolls-Royce Lift System utilizada en conjunto con el motor F135 o F136 de 80 kN.

Fuerza Aerea



Rendimiento



* Velocidad máxima: Mach 1,8 (2.205 km/h).
* Velocidad de ascensión: información confidencial por el Gobierno de los Estados Unidos.
* Carga alar: 446 kg/m².
* Relación empuje a peso: 0,968 (con máximo de combustible); 1,22 (con 50% de combustible).
* Aceleración máxima: Mach 0,5 a 1,1 a baja altitud en 30 segundos.
* Límites de fuerzas G: 9 g.

cazas



Armamento



* Un cañón GAU-12/U de 25 mm interno con 220 proyectiles.
* En la bodega de armas, hasta cuatro misiles AIM-120 AMRAAM, AIM-9X Sidewinder o AIM-132 ASRAAM o dos armas aire-aire y dos aire-superficie, hasta dos armas de 900 kg o dos armas de 450 kg. Una combinación de ASRAAM, Joint Direct Attack Munition (JDAM), AGM-154 Joint Standoff Weapon (JSOW), GBU-39 Small Diameter Bomb (SDB), Misiles Brimstone, municiones de racimo (WCMD) y misiles AGM-88 HARM.
* Cuatro sujeciones bajo las alas y dos en las puntas de las alas, que pueden llevar misiles aire-aire de corto alcance AIM-9 mientras que los misiles crucero Storm Shadow y Joint Air to Surface Stand-off Missile (JASSM) pueden ser transportados en sistemas ya integrados.

La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial


aviones



F-117 Nighthawk (Avión Furtivo)



bombarderos



Características generales



* Tripulación: 1
* Longitud: 20,80 m
* Envergadura: 13,20 m
* Altura: 3,78 m
* Superficie alar: 105,90 m²
* Peso vacío: 13.600 kg
* Planta motriz: 2× turbofán General Electric F404-GE F1D2
o Empuje normal: 48 kN (10.600 libras (4.808 Kg)) de empuje cada uno.

Fuerza Aerea



Rendimiento



* Velocidad máxima operativa :
993 km/h
* Techo de servicio: 69.000 pies (20.000 m)
* Carga alar: 330 kg/m²

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



B-2 SPIRIT (Bombardero/Furtivo)



aviones



Características generales



* Longitud: 21 m
* Envergadura: 52,40 m
* Altura: 5,20 m
* Superficie alar: 460 m²
* Peso vacío: 71.700 kg
* Peso cargado: 152.600 kg
* Peso máximo al despegue: 171.000 kg
* Planta motriz: 4× turbofán General Electric F118-GE-100
o Empuje normal: 77 kN (17.300 lb) de empuje cada uno.

bombarderos



Rendimiento



* Velocidad máxima operativa (Vno): 972 km/h (Mach 0,95)
* Alcance: 10.400 km (5.600 mn, 6.400 millas)
* Techo de servicio: 15.000 m (50.000 pies)
* Carga alar: 329 kg/m²

Fuerza Aerea



Armamento



* Puntos de anclaje: 2 bahías internas con una capacidad de 22.700 kg (50.000 libras), para cargar una combinación de:
o Bombas:

o 80 x bombas Mk82 de 500 lb en rack
o 36 x bombas CBU de 750 lb en rack
o 16 x bombas de 2.000 lb (Mk-84, JDAM-84, JDAM-102) en lanzadores rotatorios
o 16 x armas nucleares B61 o B83 en lanzadores rotatorios
Mejoras recientes y equipo adicional permiten al avión, llevar bombas JSOW y GBU-28, también esta diseñado para llevar el AGM-158 JASSM cuando entre en servicio.

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial

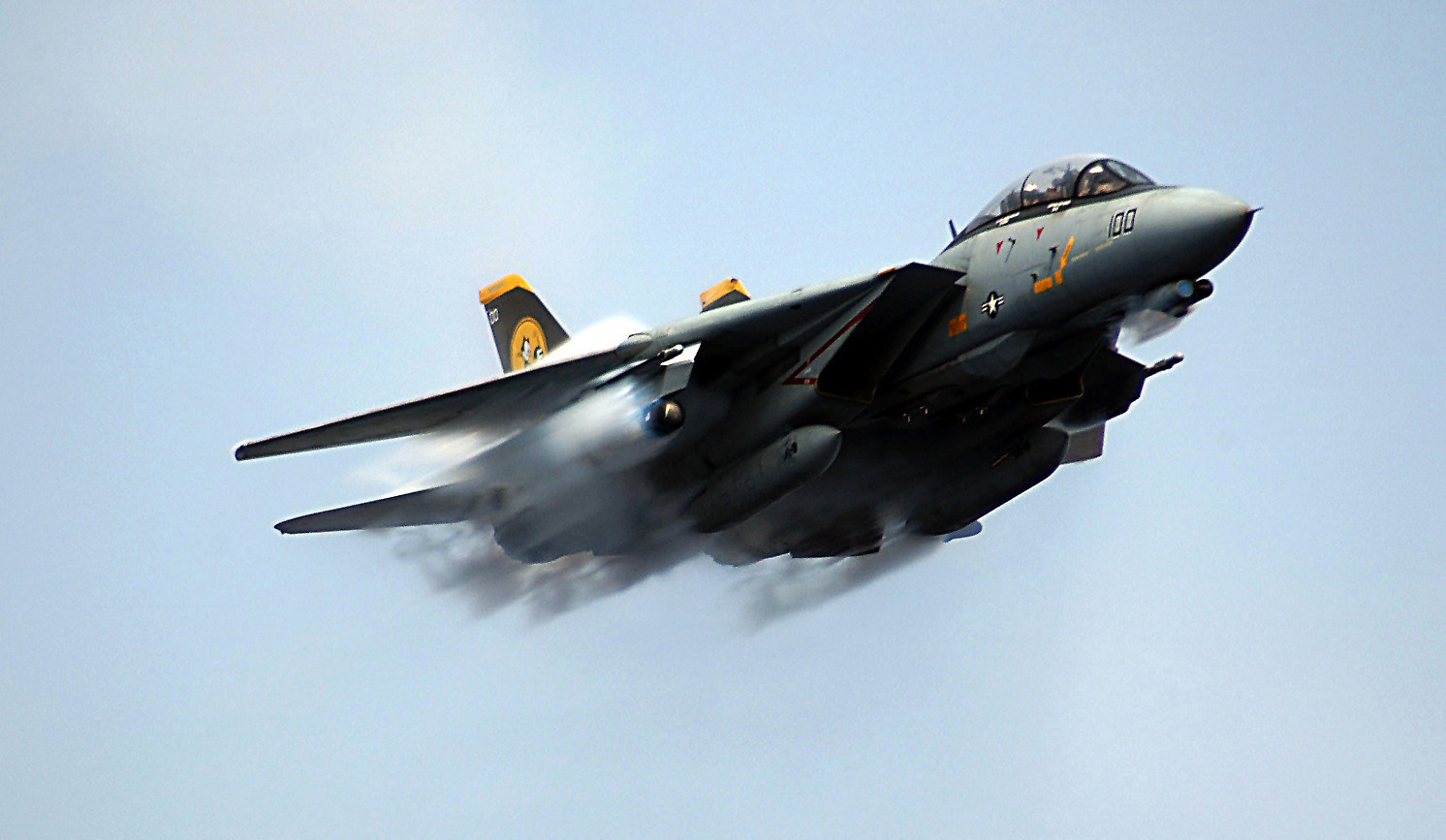

F-14 TOMCAT (Caza)



aviones



Características generales



* Tripulación: 2 personas (piloto y oficial de navegación)
* Largo: 18,6 m
* Envergadura: 19 m desplegadas, 11,4 m plegadas
* Altura: 4,8 m
* Área del Ala: 54,5 m²
* Peso vacío: 19.838 kg
* Motores:
o F-14A: 2 turborreactores Pratt & Whitney TF-30P-414A con poscombustion para velocidades supersónicas.
o F-14B/D/E: 2 turborreactores General Electric F110-GE-400 con poscombustion para velocidades supersónicas.

bombarderos



Rendimiento



* Velocidad máxima: 1.544 mph (2,214 km/h) Mach 2,05
* Radio de combate: 576 mi. 927 km
* Máxima altura: 15.000 + m
* Tasa de ascensión: F-14A: 9.145 m/min; F-14B/D: 13715 + m/min
* Carga del ala: 553,9 kg/m²
* Empuje/peso: F-14A: 0,72 lbf/lb (7,1 N/kg)

Fuerza Aerea



Armamento



* 5.900 kg reglamentarios incluyendo;
o Cañón: 1 M61A1 Vulcan 20 mm gatling gun
o Misiles: AIM-54 Phoenix, AIM-7 Sparrow y AIM-9 Sidewinder misil aire-aire; AIM-120 AMRAAM en el F-14D/E
o Configuración de carga:
+ 2x AIM-9 + 6x AIM-54
+ 2x AIM-9 + 2x AIM-54 + 3x AIM-7
+ 2x AIM-9 + 4x AIM-54 + 2x AIM-7
+ 2x AIM-9 + 6x AIM-7
+ 4x AIM-9 + 4x AIM-54
+ 4x AIM-9 + 4x AIM-7
o Bombas: GBU-10, GBU-12, GBU-16, GBU-24, GBU-24E Paveway I/II/III LGB, GBU-31, GBU-38 JDAM, Mk 20 Rockeye, bombas de caída libre convencionales Mk-82, Mk-83 y Mk-84.

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



F-15 Eagle (Caza)



aviones



Características generales



* Tripulación: 1
* Longitud: 19,44 m
* Envergadura: 13,05 m
* Altura: 5,68 m
* Superficie alar: 56,6 m²
* Peso vacío: 12.700 kg
* Peso cargado: 20.200 kg
* Peso máximo al despegue: 30.845 kg
* Planta motriz: 2× turbofán Pratt & Whitney F100-229
o Empuje normal: 104 kN de empuje cada uno.
o Empuje con postquemador: 129 kN de empuje cada uno.

bombarderos



Rendimiento



* Velocidad máxima operativa (Vno): Mach 1,2 (1.450 km/h) a baja cota; Mach 2,5 a gran altitud
* Alcance: 4.023 km
* Alcance en ferry: 5.552 km
* Techo de servicio: 19.800 m
* Trepada: 255 m/s
* Carga alar: 358 kg/m²
* Empuje/peso: 1,04 kN/kg

Fuerza Aerea



Armamento



* Armas de proyectiles: 1 x cañón M61A1 Vulcan de 20 mm con 940 proyectiles.
* Puntos de anclaje: 11 para cargar una combinación de:
o Misiles: AIM-7 Sparrow, AIM-120 AMRAAM, AIM-9 Sidewinder en 8

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



F-16 FALCON (Caza)



aviones



Características generales



* Tripulación: 1 piloto
* Longitud: 14,8 m
* Envergadura: 9,8 m
* Altura: 4,8 m
* Superficie alar: 27,87 m²
* Perfil alar: NACA 64A204
* Peso vacío: 8.670 kg
* Peso cargado: 12.000 kg
* Peso máximo al despegue: 19.200 kg
* Planta motriz: 1× turbofán Pratt & Whitney F100-GE-100
o Empuje normal: 76,3 kN (17.155 lbf) de empuje.
o Empuje con postquemador: 128,9 kN (28.600 lbf) de empuje.

bombarderos



Rendimiento



* Velocidad máxima operativa (Vno):
o A nivel del mar: Mach 1,2 (1.470 km/h)
o A altura: Mach 2+ (2.414 km/h)
* Radio de combate: 550 km (340 NM) en una misión hi-lo-hi con 6 bombas de 450 kg (1.000 libras).
* Alcance en ferry: 4.220 km (2.280 NM) con tanques de combustible suplementarios.
* Techo de servicio: 18.000 m (60.000 pies)
* Trepada: 254 m/s (50.000 pies/min)
* Carga alar: 430 kg/m²
* Empuje/peso:
o Con postquemador: 1,095
o Simple: 0,65



Aviónica




* Radar AN/APG-68


Fuerza Aerea



Armamento



* Cañones: 1× M61A1 Vulcan de 20 mm con 511 proyectiles.
* Puntos de anclaje:
Un F-16C disparando un misil AIM-9 Sidewinder.
Un F-16C disparando un misil AGM-65 Maverick.
Un F-16D Bloque 52 griego y su armamento.
Un F-16 lanzando bengalas.
11 (2 raíles de extremos alares, 6 pilones subalares y 3 soportes bajo el fuselaje) con una capacidad de 7.700 kg (17.000 lb), para cargar una combinación de:
o Bombas:
+ Bombas de racimo
# 2× CBU-87 CEM
# 2× CBU-89 GATOR
# 2× CBU-97 SFW
+ Bombas guiadas:
# 4× GBU-10 Paveway II
# 6× GBU-12 Paveway II
# 6× serie Paveway
# 4× JDAM
+ Bombas de propósito general:
# 4× Mark 84
# 8× Mark 83
# 12× Mark 82
+ Bomba nuclear B61
o Cohetes:
+ 4× contenedores de cohetes LAU-61/LAU-68 (cada uno con 19×/7× cohetes Hydra 70 mm, respectivamente) o
+ 4× contenedores de cohetes LAU-5003 (cada uno con 19× cohetes CRV7 de 70 mm) o
+ 4× contenedores de cohetes LAU-10 (cada uno con 4× cohetes Zuni de 127 mm)
o Misiles:
+ Misiles aire-aire:
# 2× AIM-7 Sparrow o
# 6× AIM-9 Sidewinder o
# 6× IRIS-T o
# 6× RAFAEL Derby o
# 6× AIM-120 AMRAAM o
# 6× RAFAEL Python-4
+ Misiles aire-tierra:
# 6× AGM-45 Shrike o
# 6× AGM-65 Maverick o
# 4× AGM-88 HARM
+ Misiles antibuque:
# 2× AGM-84 Harpoon o
# 4× AGM-119 Penguin
o Otros:
+ dispensador de chaff y dispensador de bengalas SUU-42A/A o
+ pods de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184 o
+ pods de localización de objetivos LANTIRN, Lockheed Martin Sniper XR y LITENING o
+ hasta 3× tanques de combustible externos Sargent Fletcher de 300, 330 o 370 galones para vuelo en ferry o misiones de largo alcance.

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



F/A-18 HORNET (Caza)



aviones



Características generales



* Tripulación: 1 en el F/A-18C, 2 en el F/A-18D (piloto y oficial de sistemas de armas)
* Longitud: 17,1 m
* Envergadura: 12,3 m (con misiles Sidewinder)
* Altura: 4,7 m
* Superficie alar: 38 m²
* Perfil alar: NACA 65A005 mod root, 65A003.5 mod tip
* Peso vacío: 11.200 kg
* Peso cargado: 16.850 kg
* Peso máximo al despegue: 23.400 kg
* Planta motriz: 2× turbofán General Electric F404-GE-402
o Empuje normal: 48,9 kN (11.000 lbf) de empuje cada uno.
o Empuje con postquemador: 79,2 kN (17.750 lbf) de empuje cada uno.

bombarderos



Rendimiento



* Velocidad máxima operativa (Vno): 1.915 km/h (Mach 1,8) a 12.190 m (40.000 ft)
* Radio de combate: 537 km en misión hi-lo-lo-hi
* Alcance en ferry: 3.330 km
* Techo de servicio: 15.000 m (50.000 ft)
* Trepada: 254 m/s (50.000 ft/min)
* Carga alar: 450 kg/m²
* Empuje/peso: >0,95




Aviónica




* Radar AN/APG-73


Fuerza Aerea



Armamento



* Cañones: 1× M61 Vulcan de 20 mm en el morro, con 578 proyectiles
* Puntos de anclaje: 9 (2× en los extremos de las alas, 6× bajo las alas, y 1× bajo el fuselaje) con una capacidad de 6.215 kg de armamento y combustible externo, para cargar una combinación de:
o Bombas:
+ JDAM
+ Bombas guiadas por láser de la serie Paveway.
+ Bombas de propósito general de la serie Mk 80.
+ CBU-87
+ CBU-89
+ CBU-97
+ Mk 20 Rockeye II
+ Bombas nucleares B61/Mk57,
o Cohetes:
+ Hydra 70 de 70 mm
+ Zuni de 127 mm
o Misiles:
+ Misiles aire-aire:
# 4× AIM-9 Sidewinder o 4× AIM-132 ASRAAM or 4× IRIS-T o 4× AIM-120 AMRAAM, y
# 2× AIM-7 Sparrow o 2× AIM-120 AMRAAM adicionales
+ Misiles aire-superficie:
# AGM-65 Maverick
# Standoff Land Attack Missile (SLAM-ER)
# AGM-88 HARM misil antirradar (ARM)
# AGM-154 Joint Standoff Weapon (JSOW)
# Taurus KEPD 350 (misil de crucero)
+ Misiles antibuque:
# AGM-84 Harpoon

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



F-4 PHANTOM II (Caza/Bombardero)



aviones




Características generales



* Tripulación: 2 (piloto y oficial operador de armas y de radar)
* Longitud: 19,20 m
* Envergadura: 11,70 m
* Altura: 5,0 m
* Superficie alar: 49,20 m²
* Peso vacío: 13.757 kg
* Peso cargado: 18.825 kg
* Peso máximo al despegue: 28.030 kg
* Planta motriz: 2× turborreactor General Electric J-79-GE-17A

bombarderos



Rendimiento



* Velocidad máxima operativa (Vno): Mach 2,23
* Carga alar: 383 kg/m²

Fuerza Aerea



Armamento



* Armas de proyectiles: 1 x cañón M61 Vulcan 20 mm con 639 tiros.
* Puntos de anclaje: Nueve puntos externos con una capacidad de 8.480 kg, para cargar una combinación de:
o Bombas: Bombas de propósito general, bombas de racimo y bombas guiadas por láser y televisión.
o Misiles:
+ AIM-7 Sparrow
+ AIM-9 Sidewinder
+ AIM-120 AMRAAM
+ AAM-3
+ IRIS-T (en el futuro).
+ Misiles aire-superficie y antibuque
o Otros:
* Tanques externos de combustible de 1.420 l, 2.310 l o 2.345 l.
* Contenedores de guías y reconocimiento.
* Armas nucleares.

cazas


La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial

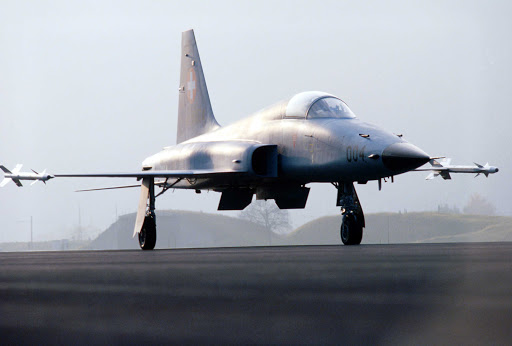

F5 TIGER II (Caza)



aviones



Características generales



* Tripulación: 1
* Longitud: 14,45 m
* Envergadura: 8,13 m
* Altura: 4,08 m
* Área: 17,28 m²
* Peso vacío: 4.349 kg
* Peso con carga: 11.187 kg
* Combustible Interno: 677 US gal (2.563 L)
* Combustible Externo: 275 US gal (1.040 L) por tanque hasta tres
* Motor: General Electric J85-GE-21B
* Tipo de reactor: turbojet
* Número de reactores: 2
* Empuje: 15,5 kN / 22,2 kN
* Velocidad máxima: 1.700 km/h (Match 1.6)
* Autonomía: 1.405 km / 3.720 km
* Techo: 15.800 m
* Velocidad de ascenso: 175 m/s
* Armamento: 2 x 20 mm M39A2 con 280 tiros por cañón. Hasta 7.000 lb (3.180 kg) incluyendo: M129 Leaflet, 500 lb (225 kg) Mk82, 2.000 lb (900 kg) Mk84, CBU-24/49/52/58 municiones, misiles AIM-7 Sparrow, AIM-9 Sidewinder, AGM-65 Maverick, AIM-120 AMRAAM, Python-3 (en la versión tailandesa F-5T y chilena F-5 Tigre III y Python-4 (en la versión de Singapur F-5S/T, en la tailandesa F-5T y en la chilena F-5E "Tigre III" ), RAFAEL Derby BVR (F-5 "Tigre III" ).

bombarderos

Fuerza Aerea


cazas



YF-17 "COBRA" (Caza)



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Características generales



* Tripulación: 1
* Longitud: 17,0 m
* Envergadura: 10,5 m
* Altura: 5,0 m
* Superficie alar: 32 m²
* Peso en vacío: 9.500 kg
* Peso cargado: 10.430 kg
* Máximo peso al despegue: 13.900 kg
* Planta motriz: 2 turbofan General Electric YJ101 de 67 kN de empuje cada uno.

aviones



Rendimiento



* Velocidad máxima: Mach 1,95
* Alcance máximo: 4.810
* Techo de servicio: 15.000 m
* Velocidad de ascensión: 250 m/s
* Carga alar: 320 kg/m²
* Relación empuje-peso: 1,15


bombarderos



Armamento



* Un cañón M61 Vulcan de 20 mm.
* Dos misiles AIM-9 Sidewinder.

Fuerza Aerea


cazas



F-111 AARDVARK (Caza/Bombardero)



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Características generales



* Tripulación: 2
* Longitud: 22,40 m
* Envergadura: 19,20 m / 9,74 m
* Altura: 5,22 mm
* Superficie alar: 61,07 m² / 48,77 m²
* Peso vacío: 21.537 kg
* Peso cargado: 37.577 kg
* Peso máximo al despegue: 44896 kg
* Planta motriz: 2× turbofán Pratt & Whitney TF30-P-100
o Empuje normal: 79,62 kN de empuje cada uno.
o Empuje con postquemador: 111,64 kN de empuje cada uno.

aviones



Rendimiento



* Velocidad máxima operativa (Vno):
Mach 2,5
* Techo de servicio: 57.000 pies (17.270 m)
* Carga alar: 615,2 kg/m² / 771 kg/m²

bombarderos



Armamento



* Armas de proyectiles: 1 x cañón Vulcan M61 20 mm
* Puntos de anclaje: Una bahía interna y ocho puntos externos con una capacidad de 14.300 kg

Fuerza Aerea


cazas



YF-23 (Prototipo)



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Características generales



* Tripulación: 1 piloto
* Dimensiones:
* Longitud: 20,60 m
* Envergadura: 13,30 m
* Altura: 4.30 m
* Superficie alar: 88 m²
* Pesos:
* En vacío: 14.970 kg
* Despegue: 23.327 kg
* Máximo al despegue: 29.000 kg
* Planta motriz: Dos General Electric YF120 o Pratt & Whitney YF119, de 15.876 kg de empuje cada uno
* Prestaciones:
* Velocidad máxima: Mach 2,2 + (2.655 km/h) en altitud
* Velocidad de crucero: Mach 1,6 (1.706 km7h) en supercrucero a gran altitud
* Alcance: más de 4.500 km
* Radio de combate: 1.380 a 1480 km
* Techo de servicio: 19.800 m
* Coeficientes:
* Carga alar: 265 kg /m²
* Relación empuje/peso:1,36
* Armamento (previsto):
* Un cañón M61 Vulcan de 20 mm
* De 4 a 6 misiles aire-aire AIM-120 AMRAAM o AIM-7 Sparrow
* 4 misiles aire-aire AIM-9 Sidewinder

aviones


bombarderos



A-10 THUNDERBOLT II (Apoyo)



Fuerza Aerea



Características generales



* Tripulación: 1 piloto
* Longitud: 16,26 m
* Envergadura: 17,53 m
* Altura: 4,47 m
* Superficie alar: 47 m²
* Perfil alar: NACA 6716 raíz, NACA 6713 punta
* Peso vacío: 11.321 kg
* Peso cargado:
o Estándar: 13.782 kg
o En misión CAS: 21.361 kg
o En misión contra blindados: 19.083 kg
* Peso máximo al despegue: 23.000 kg
* Planta motriz: 2× turbofán General Electric TF34-GE-100A
o Empuje normal: 40,32 kN (9.065 lbf) de empuje cada uno.

cazas



Rendimiento




* Velocidad nunca excedida (Vne): 833 km/h a 1.500 m con 18 bombas Mk 82
* Velocidad máxima operativa (Vno): 706 km/h a nivel del mar descargado
* Velocidad crucero (Vc): 560 km/h
* Velocidad stall (Vs): 220 km/h
* Radio de combate:
o En misión CAS: 460 km con 1,88 h de merodeo monomotor a 1.500 m y 10 min de combate
o En misión contra blindados: 467 km con incursión y huida a nivel del mar y 30 min de combate
* Alcance en ferry: 4.150 km con viento en contra de 90 km/h y 20 min de reserva
* Techo de servicio: 13.700 m (45.000 ft)
* Trepada: 30 m/s (6.000 ft/min)
* Carga alar: 482 kg/m²
* Empuje/peso: 0,36



Aviónica




* Pod rastreador láser AN/AAS-35(V) Pave Penny (montado en el lado derecho debajo de la carlinga) para ser usado con las bombas guiadas por láser Paveway.
* HUD para vuelo técnico mejorado y apoyo aire-tierra.



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Armamento





* Cañones: 1× cañón Gatling GAU-8 Avenger de 30 mm con 1.174 proyectiles
* Puntos de anclaje: 11 (8× pilones subalares y otros 3× bajo el fuselaje) con una capacidad de 7.260 kg, para cargar una combinación de:
o Bombas:
+ Bombas de propósito general de la serie Mark 80 (Mk 81, Mk 82, Mk 83, Mk 84)
+ Bombas incendiarias Mk 77
+ Bombas de racimo BLU-1, BLU-27/B Rockeye II, Mk20, BL-755 y CBU-52/58/71/87/89/97
+ Bombas guiadas por láser de la serie Paveway
+ Bombas inteligentes JDAM (convencionales) y WCMD (de racimo) (A-10C)
o Cohetes:
+ 4× contenedores LAU-61 o LAU-68 (cada uno con 19× o 7× cohetes Hydra 70 respectivamente)
+ 4× contenedores LAU-5003 (cada uno con 19× CRV7 de 70 mm)
+ 6× contenedores LAU-10 (cada uno con 4× cohetes Zuni de 127 mm)
o Misiles:
+ 2× misiles aire-aire AIM-9 Sidewinder para defensa
+ 8× misiles aire-superficie AGM-65 Maverick
o Otros: + Contenedor SUU-42A/A dispensador de señuelos chaff y bengalas
+ Contenedores de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184
+ Pods de designación de objetivos Lockheed Martin Sniper XR y LITENING (A-10C)
+ 2× tanques de combustible externos Sargent Fletcher de 600 galones para ampliar el alcance.

aviones


bombarderos



V-22 OSPREY (Convertiplano)



Fuerza Aerea



VARIANTES:



CV-22A: Aviones utilizados por la Fuerza Aérea como transporte.
MV-22B: Transporte Fundamental del Cuerpo de Marines de EE.UU. Es un transporte de asalto, con tropas, equipos y suministros. A partir de marzo de 2007, los Infantes de Marina han activado tres escuadrones operativos del Osprey.
CV-22B: Operado por la Fuerza Aérea U.S. Special Operations Command (USSOCOM), lleva a cabo misiones especiales y esta equipada con tanques de combustible extra.
HV-22B: El proyecto de la Marina de los Estados Unidos, aun sin financiación, proporcionará búsqueda y rescate, entrega y recuperación de equipos especiales a lo largo de la guerra.

cazas



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



E-3 SENTRY (Sistema de Alerta Temprana)



aviones



Características generales



* Tripulación: Pilotos:4
*Tripulantes de misión:13-19
* Longitud: 46,61 m
* Envergadura: 44,42 m
* Altura: 12,6 m
* Superficie alar: 283,4 m²
* Peso vacío: 73.480 kg
* Peso cargado: 147.400 kg
* Peso máximo al despegue: 156.000 kg
* Planta motriz:

bombarderos



Rendimiento


* Velocidad máxima operativa (Vno): 530 mph (855 km/h)
* Alcance: 4.000 mn (8 Horas) (7.400 km)
* Techo de servicio: 41.000 pies (12.500 m. aprox.)

Fuerza Aerea


cazas



AC-130 SPECTRE (Avion de ataque y apoyo cercano)



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Características generales



* Tripulación:
* Oficiales: 5 (piloto, co-piloto, navegante, oficial de control de tiro y oficial de contramedidas).
* Sub-oficiales: 8 o 9 (ingeniero de vuelo, operador de TV, operador de detección infrarroja, cuatro o cinco artilleros).
* Longitud: 29,80 m
* Envergadura: 40,40 m
* Altura: 11,70 m
* Superficie alar: 49,40 m2
* Peso cargado: 33.063 kg
* Peso máximo al despegue: 69.750 kg
* Planta motriz: 4× turboprop Allison T-56-A-15, 3.700 kW (4.910 SHP) cada uno.
* Hélices: 1× Cuadripala Hamilton-Standard por motor.

aviones



Rendimiento



* Velocidad máxima operativa (Vno): 260 knots (300 mph, 480 km/h)
* Alcance: 2,200 nm (2,530 mi, 4,070 km)
* Techo de servicio: 30,000 ft (9,100 m)

bombarderos



Armamento



* Armas de proyectiles:

AC-130A Project Gunship II
* 4× ametralladoras GAU-2/A de 7,62 mm
* 4× cañones automáticos rotativos M61 Vulcan de 20 mm
AC-130A Surprise Package, Pave Pronto, AC-130E Pave Spectre
* 4× ametralladoras GAU-2/A de 7,62 mm
* 2× cañones automáticos rotativos M61 Vulcan de 20 mm
* 2× cañones automáticos Bofors 40 mm (1,58 pulgadas)
AC-130E Pave Aegis
* 2× cañones automáticos rotativos M61 Vulcan de 20 mm
* 1× cañón automático Bofors L60 de 40 mm
* 1× obús M102 de 105 mm (4,13 pulgadas)
AC-130H Pave Spectre II
* 1× cañón automático Bofors L60 de 40 mm
* 1× obús M102 de 105 mm (4,13 pulgadas)
AC-130U "Spooky" Gunship
* 1× cañón automático rotativo GAU-12/U Equalizer, con 5 cañones de 25 mm
* 1× cañón automático Bofors L60 de 40 mm
* 1× obús M102 de 105 mm (4,13 pulgadas)

Fuerza Aerea


cazas



B-52 STRATOFORTRESS (Bombardero Estrategico)



La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial



Características generales



* Tripulación: 5 (piloto, copiloto, navegador de radar (bombardero), navegador, y oficial de guerra electrónica)
* Longitud: 48,5 m
* Envergadura: 56,4 m
* Altura: 12,4 m
* Superficie alar: 370 m²
* Perfil alar: NACA 63A219.3 raíz, NACA 65A209.5 punta
* Peso vacío: 83.250 kg
* Peso cargado: 120.000 kg
* Peso máximo al despegue: 220.000 kg
* Planta motriz: 8× turbofán Pratt & Whitney TF33-P-3/103
o Empuje normal: 76 kN (17.000 lbf) de empuje cada uno.
* Capacidad de combustible: 181.610 litros

aviones



Rendimiento



* Velocidad máxima operativa (Vno): 1.000 km/h (560 nudos)
* Autonomía de combate: 7.210 km
* Alcance en ferry: 16.232 km
* Techo de servicio: 15.000 m (50.000 pies)
* Trepada: 31,85 m/s (6.270 ft/min)
* Carga alar: 595 kg/m²
* Empuje/peso: 0,31

bombarderos



Aviónica



* Sistema de visión electro-óptico (EVS) que usa sensores infrarrojo de barrido frontal (FLIR) de siliciuro de platino y televisión de bajo nivel de luz.
* Sniper Advanced Targeting Pod.

Fuerza Aerea

Armamento



* Cañones: 1× M61 Vulcan de 20 mm en una torreta de cola por control remoto (actualmente retirada de los aviones en servicio).
* Puntos de anclaje: Bodega interna y 2 soportes subalares con una capacidad de 31.500 kg, para cargar una combinación de:
o Bombas:
+ De caída libre
# Nucleares: B61 (máx. 300 kT), o B83 (1,2 MT).
# Convencionales: 45× Mk 82 (500 lb / 227 kg), o Mk 84 (2.000 lb / 907 kg), o 30× M117 (750 lb / 340 kg).
# Minas: diferentes tipos, desde Mk 62 (500 lb) a Mk 65 (2.000 lb).
# Bombas de racimo: 30× CBU-87 CEM (cada una con 202 bombas de fragmentación), o 30× CBU-89 Gator (cada una con 72 minas antitanque y 22 antipersona), o 30× CBU-97 SFW (cada una con 40 proyectiles perforadores de blindaje), o 30× CBU-107 PAW (cada una con 3.750 clavos metálicos).
+ Bombas guiadas: 12× JDAM (GBU-31/32/38), o 12× AGM-154 JSOW.
o Misiles:
+ Nucleares: 20× AGM-86B ALCM (12 externos y 8 internos), o 12× AGM-129 ACM.
+ Convencionales: 8× AGM-84 Harpoon, o 20× AGM-86C ALCM (12 externos y 8 internos), o 8× AGM-142 Have Nap, o 12× AGM-158 JASSM.
o Otros:
+ Contramedidas: chaff y bengalas.

cazas

La Fuerza Aerea de Estados Unidos 1ra En El Ranking Mundial
