GRACIAS A TODOS POR ESTO



CABE DESTACAR QUE NINGUNO DE ESTO DIQUES SE ENCUENTRA EN SU COTA NORMAL,LA MAYORIA ESTAN MUY BAJOS ,COMO EL CASO DEL SAN ROQUE Y CRUZ DEL EJE.
ESPERO LES GUSTE ESTE RECORRIDO POR LA MAYORIA DE LOS DIQUES DE CORDOBA,Y ENCUENTREN UN LUGAR PARA SUS VACACIONES EN ALGUNOS DE ELLOS.


DIQUES DE CORDOBA



La provincia de Córdoba cuenta con numerosos diques construidos por la mano del hombre, constituyendoimportantes obras de ingeniería hidráulica.
Los diques o presas son grandes murallones construidos con distintos materiales. en gargantas montanosas de los ríos, para embalsar sus aguas en forma de lagos artificiales. Estas presas se hacen con el objeto de proveer de agua potable a las poblaciones, realizar obras de riego para ampliar zonas de cultivo y producir energía eléctrica. Se han construido centrales hidroélectricas en los diques San Roque, La Viña, Río Tercero, Los Molinos y Cruz del Eje. Las grandes presas han permitido a través de obras de irrigación, la transformación de regiones desérticas en productoras de hortalizas, tabaco, olivares, viñedos, etc., beneficiando a extensas zonas, como las de Villa Dolores, Cruz del Eje. Colonia Caroya, Pilar, Río Segundo y a la propia ciudad de Córdoba.



Los lagos artificiales formados por los diques contribuyen a embellecer el paisaje serrano con sus azules espejos de agua, a la vez que modifican las condiciones naturales originarias de la región.
La evaporación de las aguas lacustres aumenta lahumedad ambiente y modifica el régimen de las lluvias.
Esta nueva situación vuelve cultivables grandes extensiones antes estériles, permite introducir variedades de plantas y árboles no existentes hasta entonces en la zona y crea mejores condiciones de vida para los animales domésticos y silvestres.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


DIQUE LA QUEBRADA





El Dique La Quebrada o "Reserva Hídrica Natural del Parque La Quebrada", tal es su denominación se encuentra a unos 7 km de Río Ceballos, provincia de Córdoba .
En 2007, provee de agua potable a las ciudades de Río Ceballos, Unquillo y Mendiolaza.
La Quebrada es un embalse artificial muy pequeño -ideal para la práctica de deportes naúticos sin motor-, ya que éstos están prohíbidos; junto a sus arroyos afluentes y demás alrededores, alcanza las 4.200 ha.



El buceo es especial para los iniciados en esta actividad, ya que en este sector de la "Playa de los Buzos", la característica subacuática es ideal por la transparencia y la luminosidad del agua, además de haber una casa sumergida con la construcción del Dique.



Esta casa pertenece a la Familia Perez martín, Que regenteaban el muy conocido restaurante LOS POZOS VERDES . Don Pérez Y Doña Angélica, desde al año 1948, se han dedicaron a recibir hospitaliaramente a todo aquel que pasara por su casa. Testimonio, de esto sigue siendo parte de la vivienda de la Flia. Que aunque sumergida, habla de la historia del lugar.



Desde el paredón del Dique también se pueden realizar distintos circuitos de trekking, accediendo a bellos lugares ocultos en los vericuetos de las sierras, de exuberante vegetación y las cristalinas aguas de los arroyos que forman la cuenca.



DATOS TECNICOS

* Proyecto: Dirección Provincial de Hidráulica, construido entre 1974 y 1976
* Longitud de coronamiento : 254 m
* Hidrometeorología
o Área de cuenca: 42 km²
o Precipitación media anual: 750 mm
* Cota de fundación ( fondo del cauce): 300 m sobre el cero del proyecto.
* Cota labio de vertedero: 34 m sobre el cero local (D.P.H.) y 334 m sobre el cero del proyecto.
* Cota de embalse máximo: 36 m cero local (D.P.H.); 336 m sobre cero proyecto.
* Área del lago a cota del labio vertedero: 30 ha aproximadamente
* Área del lago a cota del embalse máximo: 35 ha aproximadamente
* Volumen del embalse C.L.V.: 3,3 hm³
* Volumen del embalse C.E.M.: 4 hm³
* Perímetro del embalse: 4,7 km





DIQUE PIEDRAS MORAS






El Dique Piedras Moras se encuentra en el curso de agua del río Calamuchita, en la localidad cordobesa de Almafuerte, a 101 km de Córdoba Capital, por la ruta provincial RP 36 en dirección sur. Se encuentra a 432 msnm, completando el "sistema del Río Tercero".



El embalse fue proyectado para abastecer agua potable, riego, generar energía y atenuar crecidas. La obra se contruyó en los años 1970, embalsando las aguas del río Tercero o Calamuchita y fue inaugurada en el año 1979. Tiene una cuenca hidrográfica de 3.770 km². La cota del vertedero es de 26m. El lago formado tiene de 600 a 900 ha y su prof. máxima es de 34 m.







El dique Piedras Moras tiene la particularidad que bajo sus aguas se encuentra un antiguo pueblo llamado "El Salto", nos posibilita realizar buceos excepcionales visitando antiguos cascos de estancias, puentes, bosques y hasta una usina de 1914. Este edificio de 3 pisos de altura de típica arquitectura inglesa es el lugar preferido por los buzos que visitan este dique.












Estas aguas son ricas en fauna y flora pudiendo avistarse en ellas cardumenes de mojarra y sabalos, tarariras, bagres, anguilas, etc. Sus fondos estan tapizados de almejas, mejillones y esponjas, tambien podemos encontrar crustaceos como langostas y camarones.










DIQUE LOS MOLINOS





La cuenca del Río Los Molinos está limitada al oeste por la Pampa y Cumbre de Achala; al este, por los cordones de las Sierras Chicas; al norte por la Sierrita o Cordón de Santiago, que separa el Valle de Punilla del de Santa Ana (donde se encuentra el embalse); al sur, una continuación de la cumbre de Achala la separa del Valle de Calamuchita.






La cuenca del Río Los Molinos está constituida por los ríos San Pedro, de los Espinillos, del Medio y de Los Reartes y sus respectivos afluentes.



Se desarrolla en un paisaje agreste, con fuertes pendientes que han permitido la intensa erosión realizada por sus afluentes al descender desde el borde oriental de la Pampa y Cumbre de Achala hasta alcanzar el fondo del valle.





La Presa Los Molinos tiene como finalidades básicas el abastecimiento de agua para potabilizar y para riego, la generación de energía eléctrica ( La Central Los Molinos I produce 148 millones de Kw. por año) y la atención de crecidas. Fue construida entre 1948 y 1953 bajo la dirección e idea del Ingeniero Fitz Simon. Embalsa las aguas de una cuenca de alimentación de 980 kilómetros cuadrados.



La obra civil posee una altura de 60 metros y una longitud de coronamiento de 240 metros . Otros datos técnicos dan cuenta de una cota de 769 msnm., una superficie de 2451 hectáreas y un volumen de 399 hectómetros cúbicos.



El marco de esta obra de ingeniería está enmarcada por una flora y fauna maravillosa. La vegetación según la altitud está representada por pisos: bosque serrano (molle, coco, tala y espinillo), arbustal o romerillal (romerillo, carqueja y barba de tigre) y pastizal de altura (gramíneas). Las coníferas que se pueden admirar fueron introducidas desde 1940.



La fauna observable incluye zorros, zorrinos, comadrejas, vizcachas y liebres. Nos sorprenderán biguás, garzas, jotes, águilas escudadas, perdices, calandrias, zorzales y martín pescador. Según la época del año pueden aparecer iguanas, lagartijas y yararás grandes y chicas. Los amantes de la pesca descubrirán pejerreyes, anguilas, bagres, truchas y carpas.



Las principales actividades humanas de la región se sustentan en el Turismo, para aventureros que aman lo agreste hasta los que prefieren centros urbanizados con todos los servicios como Villa General Belgrano, Santa Rosa y Alta Gracia. También se mantienen con la explotación ganadera y forestal, y cultivos de secano.








DIQUE SAN ROQUE





El 8 de Septiembre de 1891 se inaugura el primer dique considerado el más grande del mundo en su época, siendo reemplazado en 1944 por el actual paredón. A más de 100 años de esta primera epopeya, la Municipalidad de Villa Carlos Paz y el gobierno provincial buscan mantener y refuncionalizar dicha obra para que siga siendo un hito del paisaje cordobés.



En tal sentido, Villa Carlos Paz mostrará en poco tiempo más una nueva cara a los visitantes que habitualmente llegan desde todo el país, gracias a la ejecución de una serie de obras públicas de interés turístico. El rediseño del paseo del Dique San Roque (uno de los preferidos por los turistas) es una de las principales iniciativas en marcha, que se completarán con el saneamiento del lago, el reordenamiento territorial y la prevención y control del uso de aguas.







Los diques se convirtieron en los ultimos años en actores fundamentales de una industria clave para la ciudad, como es el turismo.
Teniendo en cuenta dicho factor, la obras en desarrollo buscan aprovechar y actualizar la oferta disponible en el Dique San Roque con la reparación de la estructura del mismo, el desarrollo de nuevos miradores y la relocalización de puestos de artesanías y playas de estacionamiento, a un costo de 700.000 pesos.

«Cola de novia» un espectáculo aparte




Las válvulas del dique son claves ya que constituyen el medio de evacuación controlada del embalse. Por este motivo, se reparó en forma integral el sistema de evacuación renovando las dos válvulas reguladoras de caudal de chorro y sus mecanismos de accionamiento, a los fines de que los descargadores se encuentren en condiciones de operabilidad y manejo en forma práctica y segura. Cuando dichas válvulas son abiertas se produce un espectáculo extra para los miles de visitantes que llegan a la villa: las estelas de agua blanca que debido a su presión conforman la denominada popularmente «cola de novia».



La visión de los pioneros que construyeron el primer dique para abastecer de agua a la ciudad de Córdoba y controlar las crecidas del río Suquía, hoy se cristaliza en una renovada obra que permitió desarrollar una de las principales ciudades turísticas del interior del país.






DIQUE CRUZ DEL EJE







La Provincia inicia en 1913 los estudios, que reanudados en 1919, originan el proyecto del Ing Luis R. García, de una represa de escollera con 40 Hm3 de capacidad, con una altura de 30 m. En 1930/37, la Dirección Gral. de Irrigación de la Nación, confeccionó otro proyecto de escollera, tipo Dix River, de 38 m, de altura máxima y a vertedero libre. Embalsaría 80 Hm3. En mayo de 1939 fue presentado, el proyecto del Ing. B. A. Reolín, aprobado por el P. E. de la Provincia siendo gobernador, entonces, el Dr. Amadeo Sabattini.







A este Ingeniero se lo nombra jefe de Obra y se adjudica la licitación en marzo de 1940 a la Empresa GRUEN Y BILFINGEN SRL. Se comenzaron los trabajos el 16 de marzo de 1940 y se terminaron en diciembre de 1943. El 13 de noviembre de 1943 se cerró el lago y se inauguró el 3 de julio de 1944.





Trabajaron 600 obreros y empleados, siendo el costo definitivo de $ 9.661.237 m/n, según datos obtenidos de un libro publicado por el Ingeniero Reolín. Fue construido, según proyecto, para un regadío teórico de 22.000 Ha, pero actualmente se estiman unas 6.500 Ha, las realmente regadas. )







La precipitación media anual en el dique es de 622 mm., en la cuenca alta 906 mm. y el la cuenca baja 640 mm, en la ciudad 485 mm. y en la zona de riego 550 mm. Convergen los ríos candelaria, Quilpo y San Marcos. En noviembre de 1977 se iniciaron obras de reparación general, eliminándose el sistema de "FLOTADORES" y como consecuencia de esta remodelación, la capacidad del embalse quedó reducida a 115.850.000 rn3 a cota 37,50 (anteriormente, embalsaba 125 Hm3






La remodelación fue realizada por la Empresa "Sollazo Hnos. S.A.".Iniciadas en 1977 y terminadas en 1980. Costo de la remodelación: $ 2.933.806.467 m/n. Personal ocupado: 120 personas. Superficie del área alimentadora: 1.700 Km2. Longitud del coronamiento: 3.080 m (860 m, de hormigón, 2.050 de tierra y 170 m. de escollera de piedra)

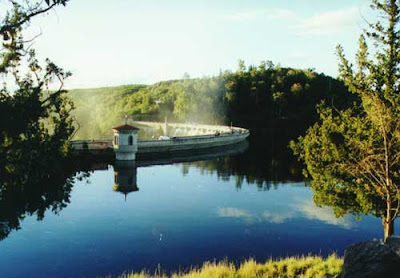

DIQUE LA VIÑA





Sobre el Río de Los Sauces, en una estrecha garganta se levanta el imponente Dique La Viña hoy Medina Allende al pié del cerro del mismo nombre a 25 kms. de Villa Dolores, con un murallón de 106 mts. lo convierte en uno de los más elevados de Sud América y el mundo.



La obra creada teniendo en cuenta las necesidades de la región, tiene como objeto el aprovechamiento agrícola - industrial del río mencionado en los departamentos de San Alberto y San Javier de esta Provincia. Asimismo, en su lago de 1050 has. se puede practicar la pesca y deportes náuticos.



Con la regularización del Río de los Sauces mediante el almacenaje de sus aguas en el dique "La Viña" se aprovecha el 85 % del caudal medio anual, pudiendo llegar su superficie de riego a 22.000 has. y un aprovecha miento hidroeléctrico anual de 36.000.000 Kwh..



CURIOSIDADES Y UN POCO DE HISTORIA


¿ Sabia Ud. que la primera presa de la que se tiene noticia, remonta su antigüedad a la época de los caldeos y es la que construyera el rey Mardak en el Rio Tigris y se la supone de tierra ?.



Sin embargo la primera presa de mampostería es la construida 4000 años antes de J.C. por el rey Egipcio Menes y situada a 19 Kms. al sur de Menfis sobre el Río Nilo: 15 mts. de alto y 450 mts. de largo.

En nuestro país el primer dique construido fue el San Roque, terminado en el año 1888.

VERTEDERO




El vertedero tiene su cresta a cota 540 mts. sobre el nivel del mar sobre el lecho del río; puede evacuar 1200 m3/s. por OCHO ABERTURAS cerradas con compuertas a sector, de 6,50 mts. de ancho por 5 mts. de altura.-

EDIFICIO DE LA USINA




Este edificio es de arquitectura sobria, muy bien iluminado y ventilado, construido en hormigón armado; está situado sobre la margen izquierda del río, a! fondo del cañón y a 200 metros aguas abajo de la presa; la toma de agua para la usina se hace mediante un túnel, cuya entrada está protegida por una reja. Su longitud total es de 250 metros ( 2,30 mts. de diámetro ) y en su desembocadura se divide en dos ramales, uno para cada turbina.



El Dique La Viña culminado en el año 1943 por el Gobierno de la Provincia de Córdoba, suma a su espectacular ejecución la belleza del paisaje circundante, lo que determina para el turista un lugar de características inigualables.



El Dique "La Viña" tiene una longitud de muro en el coronamiento de 317,27 mts.; para la altura máxima de embalse del lago tiene 230.000.000 de m3 distribuidos en una superficie de 1050 has.

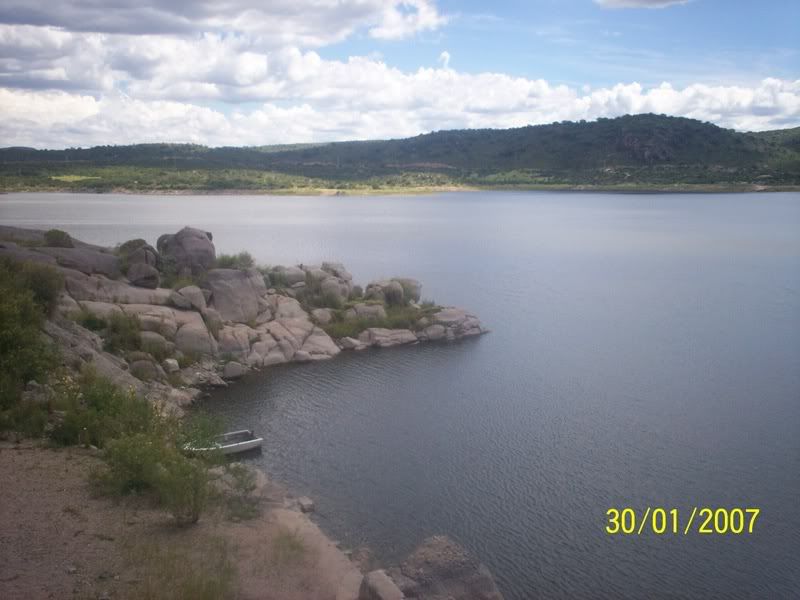

DIQUE EL CAJON





El Dique El Cajón es un embalse en el centro oeste de la provincia de Córdoba, Argentina, cerca de Capilla del Monte,
Intercepta el curso del río Dolores. El murallón del dique tiene 39 m de altura, creando un lago artificial de 1,45–1,8 km² y un volumen de 8 hm³ y un máx de 12 hm³. Se alimenta de una cuenca de 154 km² con 600 mm/año. El vertedero puede evacuar un máx de 1200 m³/s





El Cajón es de concreto y apoya sobre terreno granítico. Fue construido entre 1987 y 1993. Funciona como reservorio de agua dulce, para regular el caudal del río, y para actividades recreativas: pesca de carpa y pejerrey; vela, canotaje, windsurf (no se permite navegación a motor).







Se accede a su murallón desde el "Complejo El Zapato-El Cajón": a 1 km del centro de Capilla del Monte, en las serranías, la erosión labró "El Zapato", donde se levanta un complejo turístico. A poca distancia de allí está el Dique El Cajón que embalsa al Río Dolores, el cual puede verse desde la terraza de La Guarida. En la entrada al murallón del dique se encuentra la tapera de la casa del actor Enrique Muiño




INFORMES TECNICOS

CURSO DE AGUA: Río Dolores
ALTURA DE LA PRESA: 39 mts.
SUPERFICIE (a Cota de Vertedero): 145 ha.
VOLUMEN (a Cota de Vertedero): 8 Hm3.
PROPÓSITO: Agua Potable, Turismo, atenuación de crecidas.
CONSTRUCCIÓN: 1987 - 1993
LONG. DE CORONAMIENTO: 66.93 mts.
VOLUMEN MÁXIMO: 12 Hm3
MODULO ANUAL: 0.6 m3/seg.
TIPO DE PRESA: Arco de doble curvatura de hormigón.
PROYECTO: Ex Dirección Provincial de Hidráulica.
MATERIALES CONSTITUYENTES: Hormigón.
NATURALEZA DEL TERRENO SOBRE EL QUE SE APOYA LA PRESA: Granito.
AREA DE LA CUENCA DE ALIMENTACIÓN: 154km2.
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 594 mm.
COTA DE FUNDACIÓN: 910,50 m snm.
COTA FONDO DE CAUSE: 915 m snm.
COTA LABIO DE VERTEDERO: 945,28 m snm.
COTA EMBALSE MÁXIMO: 948,13 m snm.
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 176 Ha.












DIQUE LA FALDA






La represa fue iniciada en 1971 e inaugurada en 1979 teniendo una capacidad de embalse de 800.000 m3 de agua proveniente del caudal del Río San Francisco.



El dique tiene un amplio espejo de agua donde se pueden practicar diversas actividades náuticas como windsurf, piraguismo, kayak y ciclolanchas.






INFORMES TECNICOS

CURSO DE AGUA: Río Gde. de Punilla
ALTURA DE LA PRESA: 25 mts.
SUPERFICIE (a Cota de Vertedero): 15 ha.
VOLUMEN (a Cota de Vertedero): 0.8 Hm3.
COORDENADAS GEOGRÁFICAS:
PROPÓSITO: Agua Potable, Control de Crecidas
CONSTRUCCIÓN: 1971 - 198
LONG. DE CORONAMIENTO: 236 mts.
VOLUMEN MÁXIMO: 1.0 Hm3
MODULO ANUAL: 0.80 m3/seg.
TIPO DE PRESA: Mixta - Hormigón - contra fuertes, materiales sueltos.
PROYECTO: Ing. Victorio Urciuolo.
MATERIALES CONSTITUYENTES: Hormigón, roca.
NATURALEZA DEL TERRENO SOBRE EL QUE SE APOYA LA PRESA: Basamento cristalino, Gneiss.
INFORMACIÓN HIDROMETEOROLÓGICA:
AREA DE LA CUENCA DE ALIMENTACIÓN: 132 km2.
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 600 mm. (lluvia).
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES:
COTA DE FUNDACIÓN: 4,67 m., sobre cero proyecto.
COTA FONDO DE CAUSE: 10 m. sobre cero proyecto.
COTA LABIO DE VERTEDERO:16 m. cero local (D.P.H.) 26 m., sobre cero proyecto.
COTA EMBALSE MÁXIMO: 18 m.s cero local (D.P.H.) 28 m., sobre cero proyecto.
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 20 Ha.
OBRAS DE TOMA Y CONDUCCIÓN:
2 casilla de rejas a diferente nivel, con compuertas deslizantes sobre el parámetro inclinado de aguas arriba, 2 tuberías metálicas, longitud 17 m., diámetro 0,40 m., 4 válvulas tipo excusa.
OBRAS DE EVACUACIÓN DE CRECIDAS:
Vertedero principal libre, planta recta, longitud 63 m.
Vertedero libre adicional, planta recta, longitud 84 m., con umbral a cota 28 m., sobre cero proyecto.
OBRAS DE DESCARGA DE FONDO:
Rejas conducto metálico, longitud 17 m., diámetro 0,60 m., 2 válvulas tipo esclusa.








DIQUE PICHANAS






Construido entre 1966 y 1978 para riego y atenuación de crecidas. Posee un área de embalse de 440 Has. y una altura de 53,30 metros. Permite la práctica de actividades acuáticas sin motor y pesca. Su principal afluente es el río Salsacate y por el mismo desagua, perdiéndose en las proximidades de las Salinas Grandes





Saliendo de Villa Soto por la ruta nacional Nº 38, con rumbo hacia la Rioja, exactamente en el km 158 de la Ruta Nacional ( luego de recorrer unos 11 Kms.), se llega al acceso del Dique Pichanas. Desde allí hay que viajar unos 10Km. hacia el sur por el camino asfaltado que llega primero al emprendimiento de Piedras Amontonadas y de alli a 600 mts. se encuenta este espejo de agua caracterizado por su singular entorno paisajístico en la Sierra de Guasapampa.











INFORMES TECNICOS

CURSO DE AGUA: Río Pichanas
ALTURA DE LA PRESA: 53.30 mts.
SUPERFICIE (a Cota de Vertedero): 440 ha.
VOLUMEN (a Cota de Vertedero): 66 Hm3.
COORDENADAS GEOGRÁFICAS:
LATITUD: 30º 50' S.
LONGITUD: 65º 08' W.
PROPÓSITO: Control de Crecidas, Riego
CONSTRUCCIÓN: 1966 - 1978
LONG. DE CORONAMIENTO: 258 mts.
VOLUMEN MÁXIMO: 79 Hm3
MODULO ANUAL: 2.0 m3/seg. (Serie 1944 - 1980)
TIPO DE PRESA: Hormigón, Contrafuertes.
PROYECTO: Agua y Energía.
MATERIALES CONSTITUYENTES: Hormigón.
NATURALEZA DEL TERRENO SOBRE EL QUE SE APOYA LA PRESA: Roca esquistos cristalinos y graníticos.
INFORMACIÓN HIDROMETEOROLÓGICA:
AREA DE LA CUENCA DE A ALIMENTACIÓN: 1300 km2.
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 500 mm. (lluvia).
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES:
COTA DE FUNDACIÓN: 458,80 m.s.n.m.
COTA FONDO DE CAUSE: 464 m.s.n.m.
COTA LABIO DE VERTEDERO: 508 m.s.n.m. (Sierre principal) 44 m. s. cero local (D.P.H.).
COTA EMBALSE MÁXIMO: 510 m.s.n.m. 46 m.s cero local (D.P.H.).
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 470 Ha.
OBRAS DE TOMA Y CONDUCCIÓN:
Rejas, Torre de toma, compuerta tipo vagón, 2 conductos metálicos alojados en el cuerpo de la presa, longitud 32,20 m., diámetro 1,10 m., 2 válvulas regulación tipo mariposa, 2 válvulas de regulación tipo chorro hueco.
OBRAS DE EVACUACIÓN DE CRECIDAS:
Cierre Principal, Vertedero libre planta recta, longitud 81 m., Caudal Máximo 400 m3/seg., restitución al cause.
Cierre Lateral, vertedero libre planta recta, cota de labio 508, 50 m.s.n.m, 44,50 m., sobre cero local (D.P.H), longitud 200 m., Caudal Máximo 656 m3/seg, canal de fuga restitución al cause.
OBRAS DE DESCARGA DE FONDO:
Rejas, compuerta tipo vagón, 1 conducto metálico, longitud 42,80 m., diámetro 1,80 m., 2 válvulas tipo mariposa.
OBRAS DE CIERRE ADICIONAL:
Margen derecha del principal, hormigón simple, longitud 373,50 m., altura máxima 37,50 m.
Cierre complementario, margen derecha cierre lateral, longitud 97 m.








Dique San Jerónimo






Por un arbolado y estrecho camino se llega hasta el Dique, pequeño y pintoresco embalse que provee de agua a La Cumbre. No está permitido bañarse en sus aguas, pero es un encantador lugar para disfrutar del entorno natural. Hay pasarelas y descansos con sombras.




Este primer dique de arco construído en Sud América, se inauguró en 1942 y está situado a 1400 mts. sobre el nivel del mar.



DATOS TECNICOS

CURSO DE AGUA Río San Jerónimo
ALTURA DE LA PRESA 17.5 mts.
SUPERFICIE (a Cota de Vertedero) 2.8 ha.
VOLUMEN (a Cota de Vertedero) 0.16 Hm3
COORDENADAS GEOGRÁFICAS LATITUD: 31º 00" S.
LONGITUD: 64º 28" W.
PROPÓSITO Agua Potable.
CONSTRUCCIÓN 1939 - 1941
LONG. DE CORONAMIENTO 75 mts.
VOLUMEN MÁXIMO 0.21 Hm3
MODULO ANUAL 0.02 m3/seg.
TIPO DE PRESA Hormigón gravedad.
PROYECTO Obras Sanitarias de la Nación.
MATERIALES CONSTITUYENTES Hormigón.
NATURALEZA DEL TERRENO SOBRE
EL QUE SE APOYA LA PRESA Gneiss.
INFORMACIÓN HIDROMETEOROLÓGICA AREA DE LA CUENCA DE ALIMENTACIÓN: 30 km2.
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 785 mm. (lluvia).
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES COTA DE FUNDACIÓN: 1.275 m snm. 175 m., sobre cero proyecto.
COTA FONDO DE CAUSE: 1.276,00 m snm. 176,00 m. sobre cero proyecto.
COTA LABIO DE VERTEDERO: 1.292,00 m snm. 16,00 m. cero local (D.P.H.) 192,00 m., sobre cero proyecto.
COTA EMBALSE MÁXIMO: 1.293 m snm. 17,50 m.s cero local (D.P.H.) 193,50 m., sobre cero proyecto.
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 3,3 Ha.
OBRAS DE TOMA Y CONDUCCIÓN 3 a distintos niveles, con rejas, compuertas plana, conductos alojados en el cuerpo de la presa, diámetro 0,25 m., válvulas tipo esclusa.
OBRAS DE EVACUACIÓN DE CRECIDAS 3 Vertederos libres de planta recta.
Sobre margen derecha, longitud 15 m., Con canal de fuga de ancho variable hacia el del Río San Jerónimo.
Central, longitud 35 m., descarga al cause del Río San Jerónimo.
Sobre margen izquierda, longitud 30 m., canal de fuga al cause del Río San Jerónimo.
OBRAS DE DESCARGA DE FONDO Rejas, compuerta plana, conducto hierro fundido longitud 12 m., diámetro 0,70 m.







DIQUE LOS ALAZANES





El dique Los Alazanes es el de mayor altura de la provincia de Córdoba (1440msnm).
Lo empezaron a construir en 1940 y lo terminaron en 1944 (según la placa que se encuentra en el mástil). Es de hormigón, el paredón tiene 25 metros de altura.
Se encuentra sobre el río Los Alazanes.












DIQUE PORTECELO









DATOS TECNICOS

CURSO DE AGUA: Río Gde. de Punilla
ALTURA DE LA PRESA: 15 mts.
SUPERFICIE (a Cota de Vertedero): 3.2 ha.
VOLUMEN (a Cota de Vertedero): 0.12 Hm3.
COORDENADAS GEOGRÁFICAS:
LATITUD: 31º 03' S.
LONGITUD: 64º 30' W.
PROPÓSITO: Agua Potable
CONSTRUCCIÓN: 1948 (Finalización)
LONG. DE CORONAMIENTO: 103 mts.
VOLUMEN MÁXIMO: 0.14 Hm3
MODULO ANUAL: 0.80 m3/seg. (Aproximado )
TIPO DE PRESA: Mixta - Hormigón - contra fuertes, gravedad.
PROYECTO: Ing. Victorio Urciuolo.
MATERIALES CONSTITUYENTES: Hormigón.
NATURALEZA DEL TERRENO SOBRE EL QUE SE APOYA LA PRESA: Roca granítica.
INFORMACIÓN HIDROMETEOROLÓGICA:
AREA DE LA CUENCA DE ALIMENTACIÓN: 54 km2.
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 550 mm. (lluvia).
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES:
COTA DE FUNDACIÓN: 0,00 m., sobre cero proyecto.
COTA FONDO DE CAUSE: 3,00 m. sobre cero proyecto.
COTA LABIO DE VERTEDERO: 9,50 m. cero local (D.P.H.) 12,50 m., sobre cero proyecto.
COTA EMBALSE MÁXIMO: 10,00 m.s cero local (D.P.H.) 13,00 m., sobre cero proyecto.
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 3,4 Ha.
OBRAS DE TOMA Y CONDUCCIÓN:
Orificio en la pantalla Ambursen, conducto metálico pasante por la pantalla, longitud 180 m., diámetro 1,65 m., válvula tipo esclusa.
OBRAS DE EVACUACIÓN DE CRECIDAS:
Vertedero libre, planta recta, longitud 48,80 m.
OBRAS DE DESCARGA DE FONDO:
Orificio en la pantalla Ambursen, pasante por la pantalla, longitud 180 m., diámetro 1,65 m.
OBRAS DE CIERRE ADICIONAL:
No tiene.







DIQUE RIO TERCERO






Embalse está en el Valle de Calamuchita, entre las laderas de las Sierras Chicas por el norte y las Sierras de Los Cóndores por el sur, en el centro geográfico de la provincia de Córdoba, Argentina, a una distancia de 110 km de la capital provincial. Se ubica a 32°12′24″S 64°23′08″O / -32.20667, -64.38556 con una altitud de 460 msnm.



El lago artificial de 5.600 ha es la conjunción de los ríos Santa Rosa, Grande, Amboy, Qullinzo y La Cruz, alimentándose de una cuenca de 3.300 km².







Posee una portentosa Unidad Turística estatal, que para la época de su construcción en la mitad del s. XX reúne características sociológicas únicas (pertenece a la Secretaría de Turismo y Deporte de la Nación), 7 hoteles y 50 bungalows, con 2.500 pax. Se añade la infraestructura turística privada, y la realización de eventos culturales y deportivos por parte de los entes municipales y provinciales.



* 1ª usina Santiago Filz Simon: se ubica en la ruta provincial RP5, es un dique regulador de los cinco ríos del embalse y dan origen al río Tercero o Ctalamochita.

* 2ª usina Ing. Cassafousth: fue su proyector. La obra comenzó en 1916 y se inauguró recién en 1954.

* 3ª usina Ing. Reolín: en este embalse hay actividad náutica como canotaje y vela.



En la época de su inauguración, 1936 fue el dique más importante de Sudamérica. El proyecto fue del MOP: Ministerio de Obras Públicas de la nación, Ings. Posse y S.F. Simon.




Es de tipo escollera, su altura es de 58 m y una longitud de 125 m, almacena 13 hm³. Las aguas de este lago artificial se utilizan para el riego y para turbinar agua de las centrales hidroeléctricas.



DATOS TECNICOS

CURSO DE AGUA Río Tercero
ALTURA DE LA PRESA 35 mts
SUPERFICIE (a Cota de Vertedero) 86 ha
VOLUMEN (a Cota de Vertedero) 10 Hm3
COORDENADAS GEOGRÁFICAS LATITUD: 32º 12" S
LONGITUD: 64º 23" W
PROPÓSITO Energía Eléctrica, Compensador
CONSTRUCCIÓN 1948-1955
LONG. DE CORONAMIENTO 290 mts
VOLUMEN MÁXIMO 13 Hm3
MODULO ANUAL 27.0 m3/seg. (Serie 1913 - 1986)
TIPO DE PRESA Materiales sueltos
PROYECTO Agua y Energía
MATERIALES CONSTITUYENTES Roca Granítica
NATURALEZA DEL TERRENO SOBRE
EL QUE SE APOYA LA PRESA Roca Granítica
INFORMACIÓN HIDROMETEOROLÓGICA ÁREA DE LA CUENCA DE ALIMENTACIÓN: 3.300 km2 (Medidda en Embalse Río III)
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 750 mm. (lluvia)
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES COTA DE FUNDACIÓN: 452,63 m.s.n.m. 5810m. sobre cero Agua y Energía
COTA FONDO DE CAUSE: 452,63 m.s.n.m. 581m. sobre cero Agua y Energía
COTA LABIO DE VERTEDERO: 485,33 m.s.n.m. 32,70 m. s. cero local (D.P.H.) 613,70 m. sobre cero Agua y Energía.
COTA EMBALSE MÁXIMO: 488,83 m.s.n.m. 36,20 m.s cero local (D.P.H.) 617,20 m. sobre cero Agua y Energía
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 102 Ha
OBRAS DE TOMA Y CONDUCCIÓN Con destino a central hidroeléctrica. Casilla de rejas sobre margen derecha. Túnel revestido en hormigón, longitud 870 m., chimenea de equilibrio, Pantalón, 3 conductos forzados, longitud 103 m., 3 válvulas tipo mariposa.
OBRAS DE EVACUACIÓN DE CRECIDAS Vertedero libre, planta curva, margen izquierdo, longitud 200 m. Caudal Máximo 1650 m3/seg., canal de fuga, longitud 220 m.
OBRAS DE DESCARGA DE FONDO Rejas, túnel sin revestir, longitud 170 m., diámetro 3,40 m., una compuesta tipo oruga.
OBRAS DE CIERRE ADICIONAL No tiene.
CURSO DE AGUA Río Tercero
ALTURA DE LA PRESA 35 mts




Complejo Hidroeléctrico Río Grande





Es un complejo hidroeléctrico del tipo reversible ubicado en el Valle de Calamuchita a 130 km de la ciudad Argentina de Córdoba, capaz de generar 750 MW y construida en caverna. El complejo está constituído por los embalses Cerro Pelado y Arroyo Corto, ubicado a 12 km aguas abajo del primero. Fue construido entre los años 1974 y 1986 y es operado por Empresa Provincial de Energía de Córdoba.
El Complejo Hidroeléctrico Río Grande, ubicado en el departamento Calamuchita de la provincia de Córdoba, a 130 km al suroeste de la ciudad capital.
El Complejo cuenta con 2 embalses, el superior denominado Cerro Pelado y el inferior, Arroyo Corto, situado a 12 km aguas abajo del primero. El desnivel entre ambos es de 185 m y las presas de ambos embalses fueron construidas con materiales sueltos y núcleo impermeable.




El embalse superior del Complejo Río Grande, llamado Cerro Pelado, está formado por tres presas de gravedad con núcleo impermeable de limo arcilloso y espaldón de broza de cantorodado proveniente de las excavaciones.



El embalse principal fundado sobre el lecho del río, de 104 m de altura por 420 m de longitud y un volumen total de 3.675.000 m3; el segunda, denominada Cierre Lateral Margen Derecha, de 50 m de altura por 1.500 m de longitud y un volumen total de 1.600.000 m3; y la tercera denominada Cierre Lateral Margen Izquierda, de 6 m de altura y 54 m de longitud, con un volumen total de 2.480 m. Las tres presas tienen cota de coronamiento de 880 m sobre el nivel del mar.






DIQUE COMPENSADOR BOCA DEL RIO






Un moderno dique de contención, sobre el Río Los Sauces, con un sistema de compuertas accionadas automáticamente por la presión de la corriente embalsada. Desde el murallón de la obra, podremos ver como aguas abajo, se encuentra un pequeño Dique Nivelador, que tiene la función de distribuir el riego por medio de un canal.




La lejana vista de las Sierras Grandes recortan el horizonte al Este, el cristalino abrazo del agua, la tranquilidad de las sierras, hacen de este lugar un paraíso ideal para disfrutar del día al aire libre, sumidos en un ambiente de relajación y naturaleza. Para los que deciden dormir bajo su cielo poblado de estrellas, a orillas del lago se encuentran las instalaciones de un camping con refrescante sombra.



Esta zona es propicia además para la practica de la pesca de truchas percas y pejerreyes. Periódicamente, la Asociación de Pescadores Aficionados La Viña, siembra las especies de pejerrey, trucha arco iris y salmonada y mantiene además en Boca del Río una estación de salmonicultura que consta de 9 piletas y una sala de incubación.





Contemplando desde el murallón del Dique Compensador, pude admirarse todo el panorama circundante; la escarpada topografía por la que trepa el monte serrano, la imagen azulina de un cielo que se refleja en el agua, los senderos que se pierden el horizonte, el serpenteo del Río los Sauces.

DATOS TECNICOS

CURSO DE AGUA: Río de Los Sauces
ALTURA DE LA PRESA: 27.60 mts.
SUPERFICIE (a Cota de Vertedero): 17 ha.
VOLUMEN (a Cota de Vertedero): 0.90 Hm3.
COORDENADAS GEOGRÁFICAS:
LATITUD: 31º 50' S.
LONGITUD: 65º 06' W.
PROPÓSITO: Agua Potable, Riego, compensador de descargas Presa Medina Allende.
CONSTRUCCIÓN: 1954 - 1959
LONG. DE CORONAMIENTO: 199 mts.
VOLUMEN MÁXIMO: 1.70 Hm3
MODULO ANUAL: 5.80 m3/seg.
TIPO DE PRESA: Hormigón, Gravedad.
PROYECTO: Agua y Energía.
MATERIALES CONSTITUYENTES: Hormigón.
NATURALEZA DEL TERRENO SOBRE EL QUE SE APOYA LA PRESA: Roca.
INFORMACIÓN HIDROMETEOROLÓGICA:
ÁREA DE LA CUENCA DE ALIMENTACIÓN: 878 km2.(Medida en La Viña).
PRECIPITACIÓN MEDIA ANUAL EN LA CUENCA: 650 mm. (lluvia).
INFORMACIÓN SOBRE COTAS, SUPERFICIES, VOLÚMENES:
COTA DE FUNDACIÓN: 539 m.s.n.m.
COTA FONDO DE CAUSE: 540 m.s.n.m.
COTA LABIO DE VERTEDERO: 560.98 m.s.n.m. 20,98 m. s. cero local (D.P.H.).
COTA EMBALSE MÁXIMO: 565 m.s.n.m. 25 m.s cero local (D.P.H.).
SUPERFICIE LAGO COTA EMBALSE MÁXIMO: 21Ha.
OBRAS DE TOMA Y CONDUCCIÓN:
Rejas, Tubería metálica alojada en el cuerpo de la presa, longitud 1000 m., diámetro 1,40 m. 1 válvula regulación.
OBRAS DE EVACUACIÓN DE CRECIDAS:
Vertedero planta recta, longitud 49 m., constituido por 7 vanos con compuertas de hormigón tipo flotante de 7 x 4 m. Caudal Máximo 1.200m3/seg.
