Vumetro De 10 Leds

Vumetro De 10 Leds

Este es un circuito de un vumetro de 10 leds, facil de hacer, como podran ver el circuito no es dificil asi que suerte, yo ya lo e echo y funciona sin ningun problema !!!FUNCIONA A LA PERFECCIÓN!!!!


LISTA DE MATERIALES

1) Integrado LM3915 (es un integrado caro sale como 14 pesos, lo pueden conseguir en master tv), es recomendable comprar un zocalo para el integrado.

2) 10 leds del color que gusten, les recomiendo leds de alta densidad son mejores pero mas caros.

3) Resistencia de 1K.

4) Un preset de 10K.

5) Capacitor electrolitico de 1UF POR 16V (la tension puede ser superior a la de 16V).

6) Cables paralelos rojo y negro.

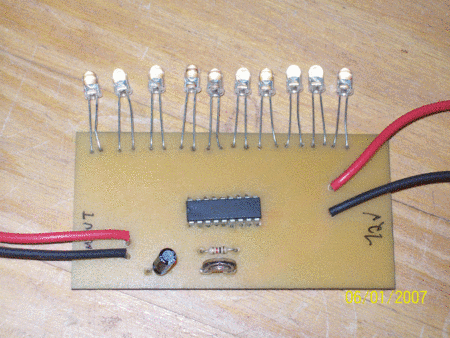

Fotos


leds

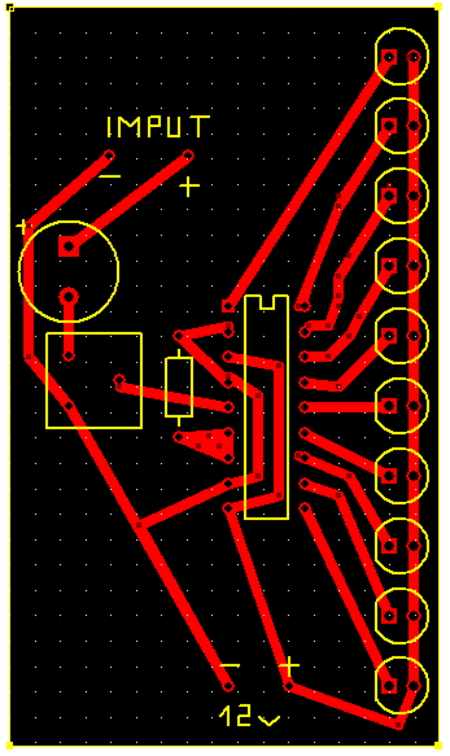

Imagen del express pcb

de

66 comentarios - Vumetro De 10 Leds

@tuvecino808 +2
fotos de como te kedo, serian buenas
@centinela33 +1
Estarian buenas un par de fotos
@blackvenom
Muy bueno, aunque deberias de poner fotos estaticas para apreciarlas con mas calma
@Nestor592
lo mismo que blackvenom.

Si ubieras puesto la pcb para imprimir.... ya lo estubiera haciendo
pero yo no tengo idea de como se hace eso

Saludos




+5
@djjaviervt
muy bueno ,lo hice i andubo terriblemente joya jajajja le puse led de alto brillo
@Teppro
una pregunta, se puede hacer lo mismo pero en ves de ponerle un imput agregarle un mic? al aire y prenderlo cuando uno quiera?
@lucasgabriel811
hola una pregunta cuanto Amperage tiene la fuente que usas por que yo lo quiero hacer andar con uno de 3 amp y me parece que el tengo que poner resistensias para que no me que me los led..
@tute987
bienn loco.. bien sencillo lo hiciste, yo me arme uno un poco mas sofisticado.. pero la funcion es la misma, en vez de preset le meti un pote asi lo regulo desde afuera de la carcaza
@ckarp44
que forma de tener un monto de comenterios
@luchom15
buen post amigo como uno dos vumetro iguales para hacer uno estereo
@jimbo_s
EXELENTE EXELENTE....ALGUNOS DETALLES QUE DESTACAR.....PRIMERO: COSTOS EN ECUADOR.. 1 LM3915=3 DOLARES, 10 DIODOS = 50 CENTAVOS, 1 CAPACITOR=5 CENTAVOS, 1 RESISTENCIA = 2 CENTAVOS, POTENCIOMETRO = 25 CENTAVOS, BAQUELITA PEQUEÑA= 70 CENTAVOS, PARA ARMAR ESTE CIRCUITO UN ESTIMADO DE 4,50 DOLARES.. SEGUNDO: FUNCIONAMIENTO, CABE DESTACAR QUE EL PIN 1 Y DESDE EL 18 CON LOS MENOS SIGNIFICATIVO Y EL PIN 10 ES EL MAS SIGNIFICATIVO, DEPENDIENDO DE LA FRECUENCIA COMO MAXIMO SOLO SE LLEGARAN A PRENDER 8 LEDS, LOS DOS RESTANTES DEBERIA SER UNA FRECUENCIA SUMAMENTE ALTA PARA Q LLEGARAN A PRENDERSE, BUENA ESA ES MI APRECIACION Y MI EXPERIENCIA CON ESTE CIRCUITO..SUERTE
@juaniman10
de cuantos voltios son los led???
@chuchito03
Buen post amigo.. estoy por ir a comprar los componentes para hacerlo.. despues te muestro como me quedo!
@daunw
como lo podriera unir para aser uno de 20 si alguintiene un diagrama ayudeme
@fontanita
Gracias capo funciona perfecto!!!! aca van un par de fotitos de como me quedo yo lo hice de dos canales!!!!

10
vumetro
@fontanita
linda poronga tinypic 1 dia duraron las imagenes dios!!!!
@ludwigpc
la señal de entrada debe ser preamplificada....????
@vladigrissi
+ 10 para que pronto seas new full
@dario_1982
Muy lindo se ve como quedo. Me podrias mandar el pcb asi me hago uno porfa. Gracias
@edwinc1993
buen aporte loko, no mas q el pcb es muy ordenado
@joakinfcb
Como recoge la señal de entrada, osea, la musica?
@infinit479
es necesario el capacitor electrolitico?
@michelgonzaa
45242424:
10 leds del color que gusten, les recomiendo leds de alta densidad son mejores pero mas caros.
jajaja son de alta LUMINOSIDAD no densidad
@Ekos2008
Q tengo q hacer para ponerle otros 10 leds? grs
@agus_male
Ekos2008 dijo:Q tengo q hacer para ponerle otros 10 leds? grs

compra el doble de componentes
@Sux_metal
jajaja yo ya lo hize kedo perfecto!! Gracias broo!!
@Fertc
Amigo espero que ande todo bien, lo hice al proyecto y la verdad me gusto funciona correcto y todo ahora te tengo unas preguntas, para empezar de los 10 leds, solamente funcionan 6 y los otros cuatro no, la segunda pregunta, tengo 5 leds verdes 2 amarillos y 2 rojos, los dos amarillos, encienden pero muy poco :/ espero que tengas las respuesta cuantos antes ya que esta muy bueno!!
gracias por tu aporte, un abrazo
@marco012
excelente muy buen apote XD
@dragonx_3000
Excelente post ahora solamente pon el diagraam de un aplificador variable de triple secuencia eso esta genial pero yo manejos de 30 leds cuando tengo pasta apra gastar en algo
pero mi as esto
aver
intenta hacer un repica de arma de black eyes pleas
yo tengo 3 de eso 3 bocianas arma grande 2 chicas y cada una tiene dispoador de ruido y dispador de calor con cosas caseras
como lata
cosas
sigue asi no te detengas
para k alcanzesa neuvo limites
@Gaby_Lopexxx
Buen vumetro y gracias x las pistas.........m ahorra laburo......
@lange01
Un detalle funciona con continua, no hagan la misma boludes que yo u.u
@topolandia
bien pero incompleto! especifica la polaridad de los leds si podes..y pone imagenes estaticas....
@dreyko31
Tu PCB no me gusto, pero gracias por la información saludos
@lange01
En realidad no, se utiliza un capacitor electrolitico para que la onda de la señal no tenga picos abruptos, lo que hace el electrolitico es alizar un poco la onda, asi que si no lo pones no hay drama
infinit479 dijo:es necesario el capacitor electrolitico?
@herrick
che loko entendi todo pero de donde se hace la conexion donde toma la señal de audio disculpa mi ignorancia..
@lange01
podes ponerle una ficha plug y conectarlo a la salida de un equipo de musica, no hace falta ser preamplificada, y si es asi los leds te van a quedar prendidos siempre, por eso esta el preset para regular la entrada de audio
@xmikix2
tengo un equipo de sonido de 1000W, funcionaria normal ?
@fraud
lo ideal seria utilizar un par de leds color verde luego unas anaranjadas y luego rojas para apreciar cuando esta alto el volumen
