Hola gente de Taringa, quiero compartir con ustedes uno de mis proyectos mas importantes al cual le dedique mucho tiempo y que por suerte logre un resultado muy bueno y que me dejo contento al final: se trata de la construcción de una replica de la guitarra “Red Special” de Brian May, guitarrista de Queen, realizada 100% por mi. Lo primero que quiero aclarar es que no soy luthier ni nada por el estilo (tampoco soy guitarrista, solo se lo básico) , esta fue mi primer y única guitarra hasta el momento, y en la cual trate de aplicar algunos conocimientos de carpintería (que adquirí trabajando con un primo carpintero desde bastante chico, a quien la ayudaba en los momentos libres que no demandaban el estudio) y motivado por el fanatismo que tengo hacia Queen y la admiración hacia Brian May quien realizo con sus propias manos esta legendaria guitarra, todo esto fue lo que me movió a atreverme a hacer mi propia replica.
Les cuento que comencé hace un par de años atrás realizando el mástil y el cuerpo de la guitarra, y por falta de tiempo y de algunos conocimientos detuve el proceso y protegí con una mano de laca ambos componentes. Con el tiempo fui buscando información y adquiriendo conocimientos funcionales de la guitarra original, hasta el momento que decidí retomar el proyecto ya que contaba con todo lo necesario. No seguí ningún plano para realizar el mástil y el cuerpo, yo mismo realice los planos y tome algunas medidas funcionales de una guitarra fender de un amigo ( que no es nada que ver con la Red Special), por lo tanto tuve que ajustar la fabricación de los demás componentes a lo que tenia de ante mano. Y este motivo fue el que creo la duda de si funcionaria o no hasta el final. Pero les adelanto que funciona muy bien gracias a dios. Otro inconveniente es que lo que se refiere a algunos componentes eléctricos originales (sobre todo los micrófonos o pastillas) son muy costosos y muy difícil de conseguir en nuestro país, así que por el momento y con el motivo de comprobar que la guitarra funcionaba coloque unos micrófonos nacionales de buena calidad pero de bajo costo (lo bueno es que esto es fácil de remplazar, así que algún día seguramente coloque algunos mejores) y las partes eléctricas que pude encontrar lo mas parecidas posibles y que respeten las funciones con la que cuenta la original. Por estos motivos no logre que quede 100% igual a la Red pero se parece bastante. Bueno no los aburro más con mis comentarios y los dejo con algunas fotos con el paso a paso de mi humilde creación. Espero que sea de su agrado y gracias por pasar.

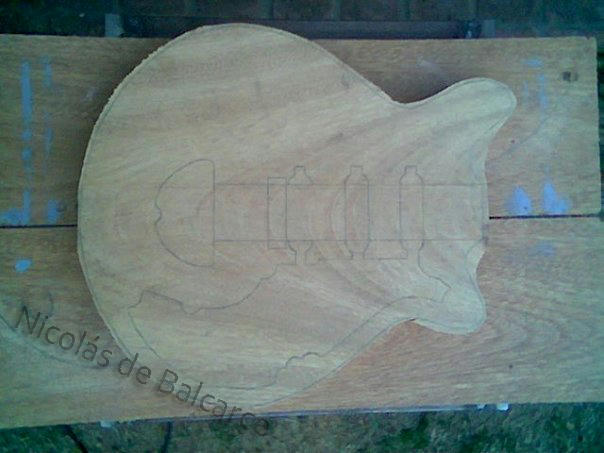

Cuerpo de la guitarra

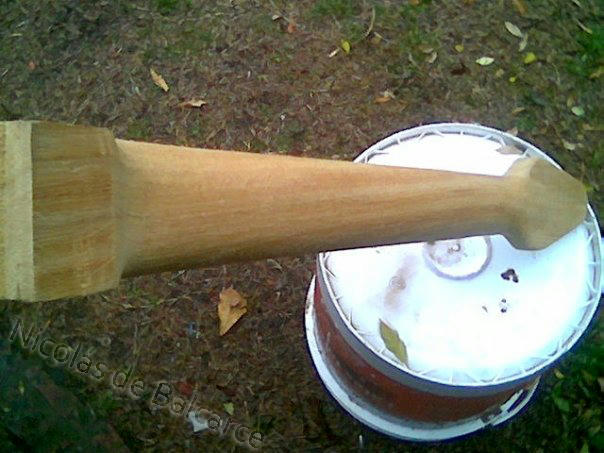

Mastil

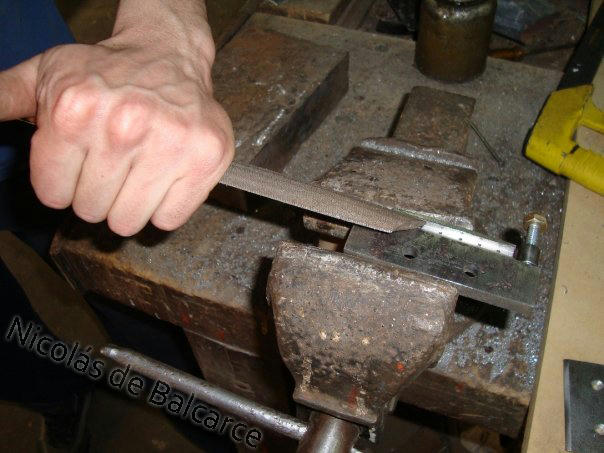

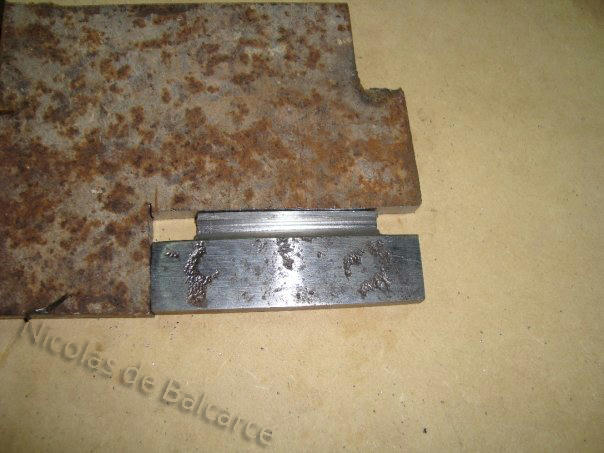

Primera pieza del tremolo, realizado a mano, a pura lima y sierrita, y pieza de metal de donde fueron extraídas.


Piezas que componen el tremolo

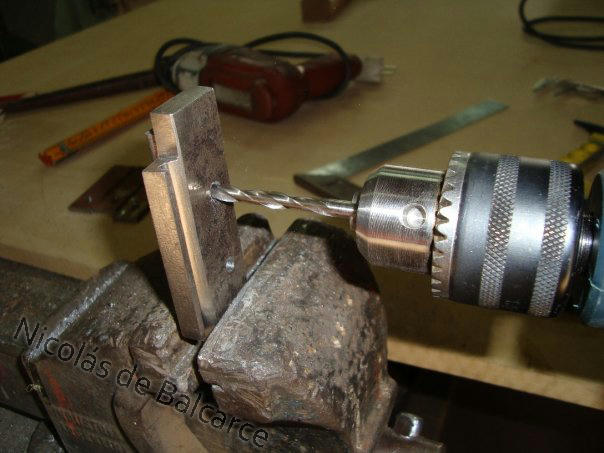

Realizando orificios en la pieza principal

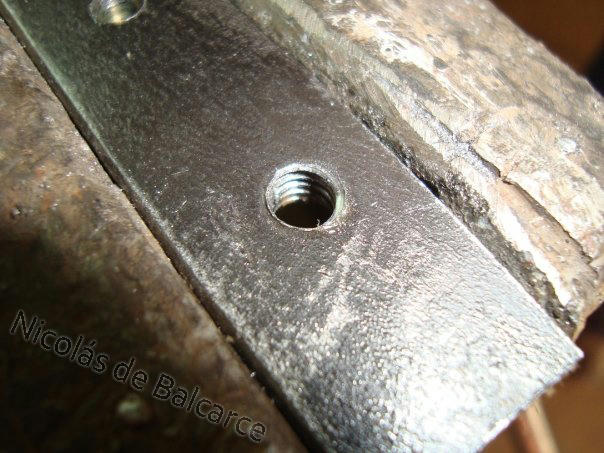

Haciendo las roscas en otra de las partes del tremolo

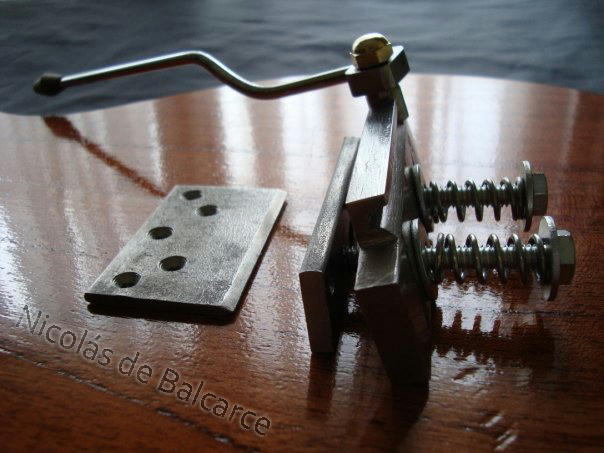

Tremolo terminado con la palanca colocada

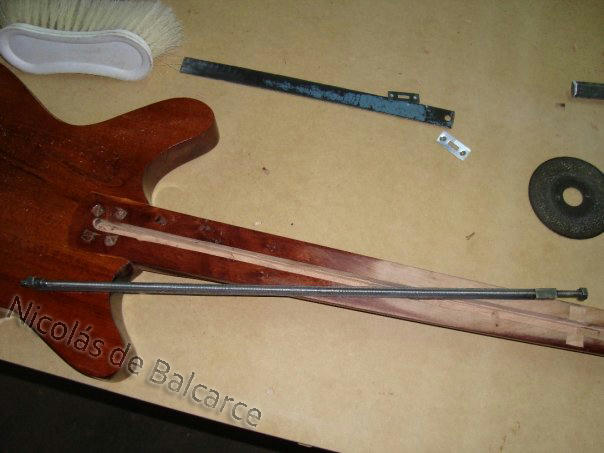

Comenzando a construir el alma con una varilla enroscada, tuercas y una planchuela metálica






Probando el alma


Realizando el calado para el alma

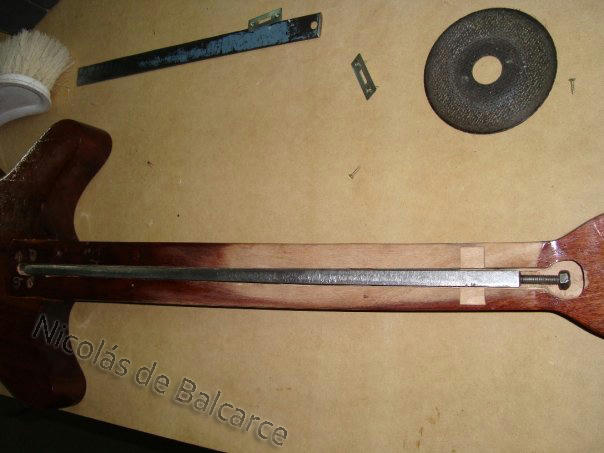

Alma en su lugar

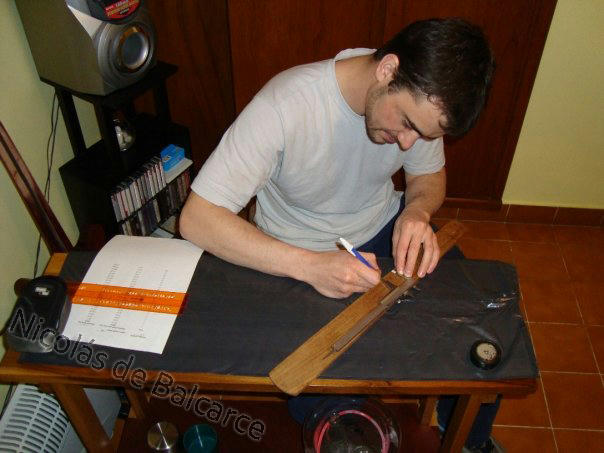

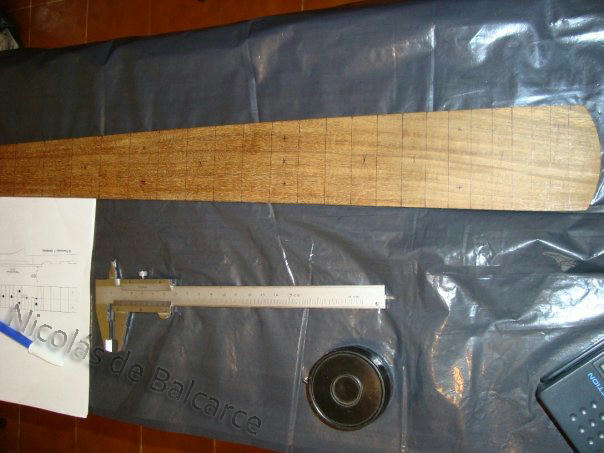

Marcando la distancia entre trastes en el diapason con el calibre


Trastes marcados

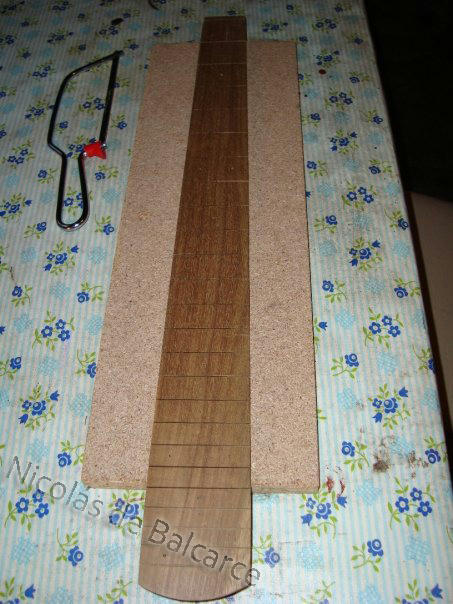

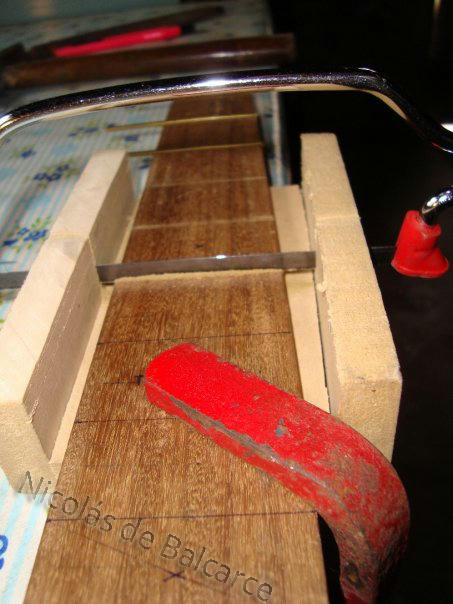

Cortando las ranuras para los trastes

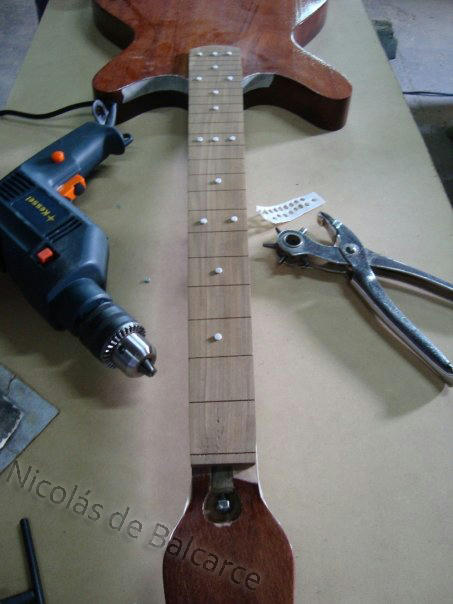

Preparando puntos de referencias de los trastes con sacabocados, realizados con plastico blanco

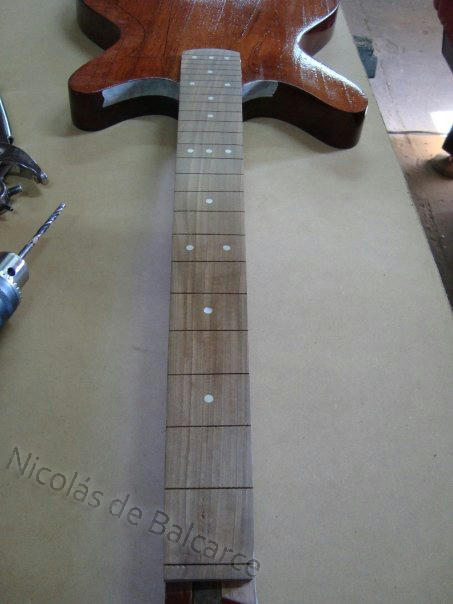

Puntos ya embutidos

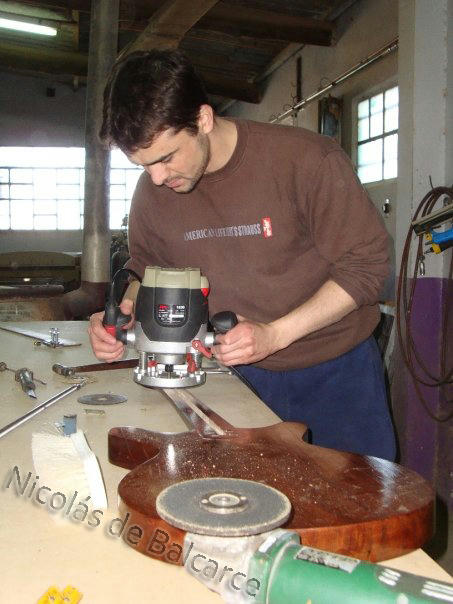

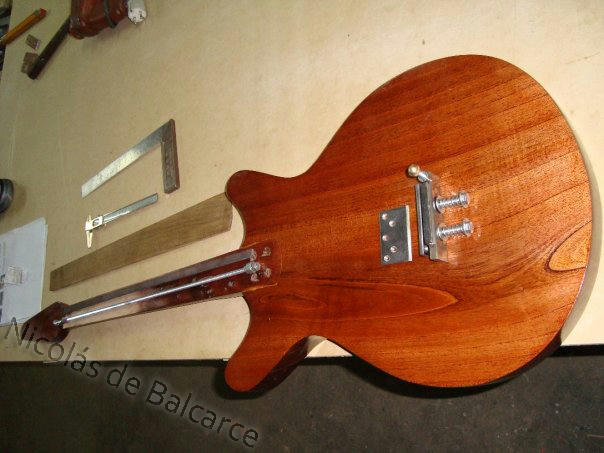

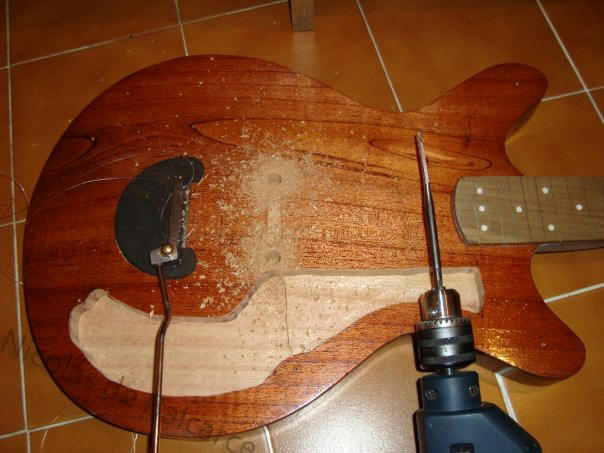

Calando el cuerpo para colocar el tremolo y los componentes electricos

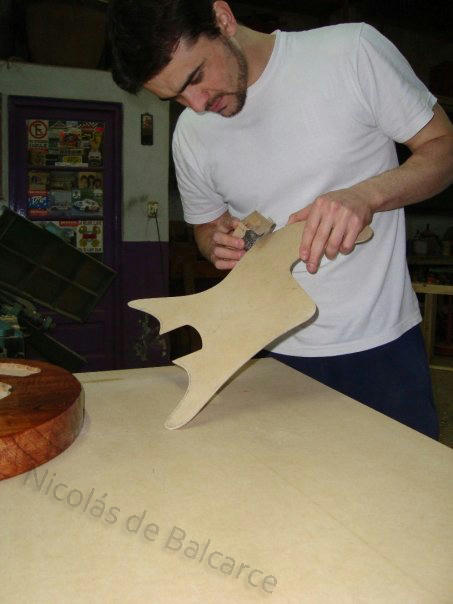

Preparando las tapas en fibrofacil, previamente cortadas con la caladora y terminadas a lija

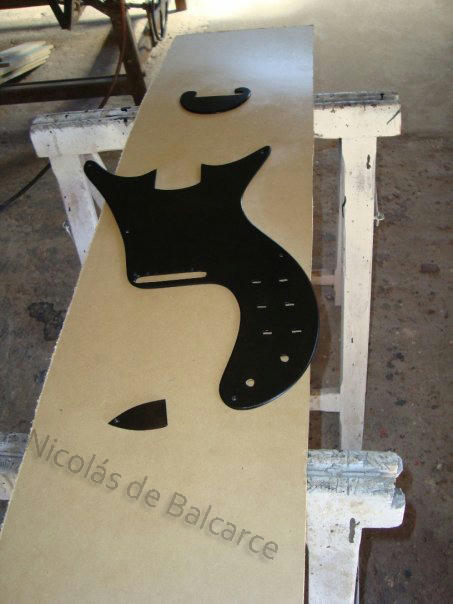

Tapas terminadas

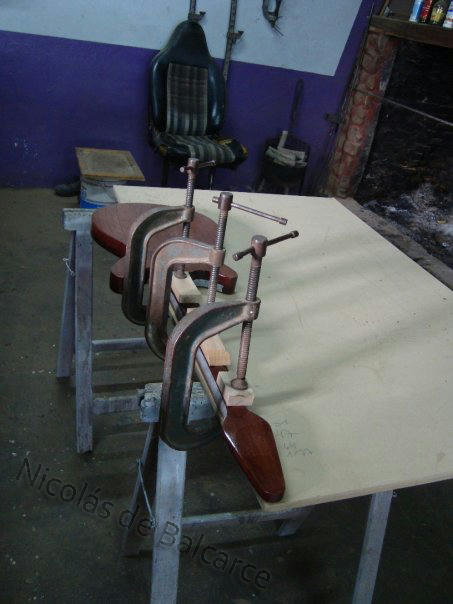

Pegado del diapason al mastil con cola vinilica

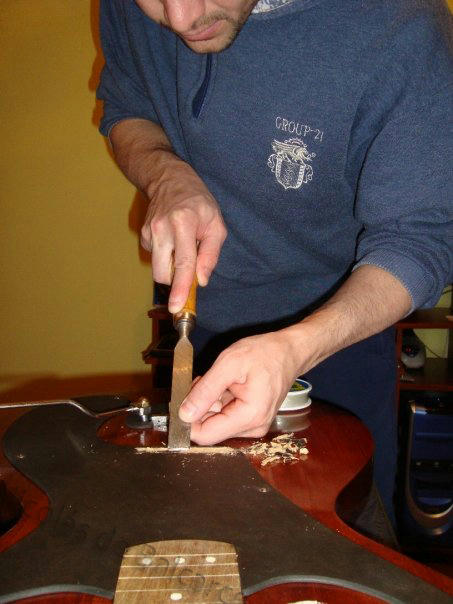

Realizando calado para el puente

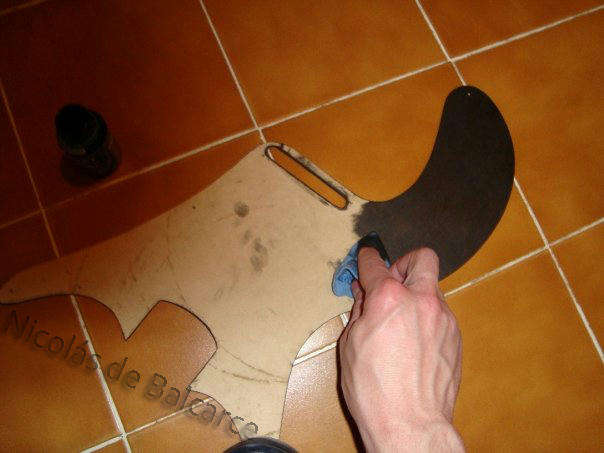

Pasando tinta a las tapas

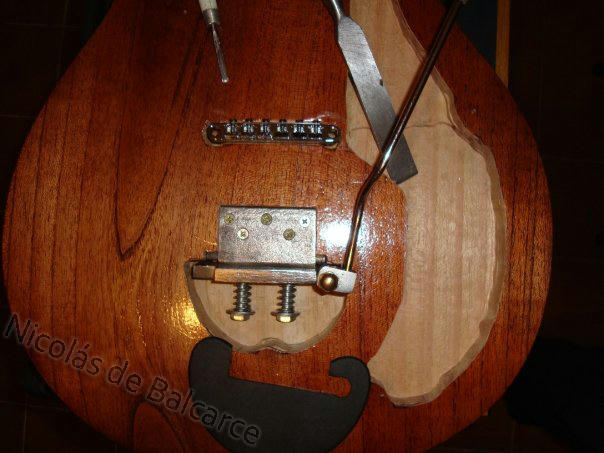

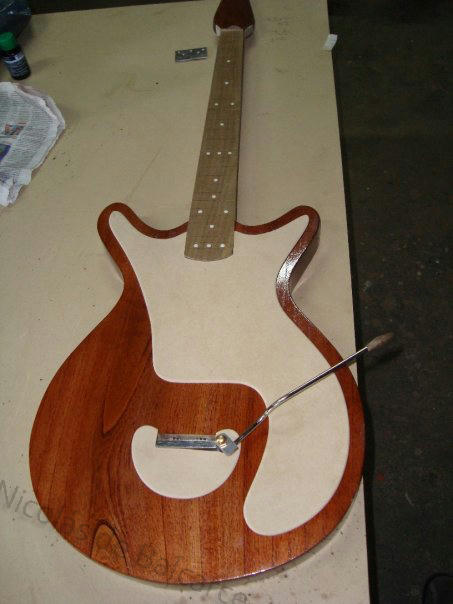

Tremolo instalado

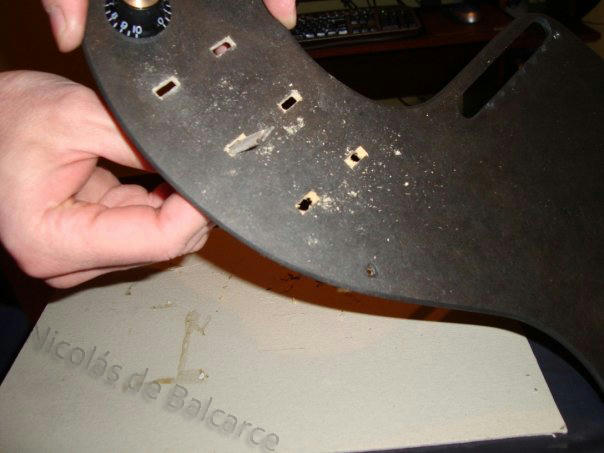

Perforaciones en la tapa para los componentes electricos


Cortando trastes

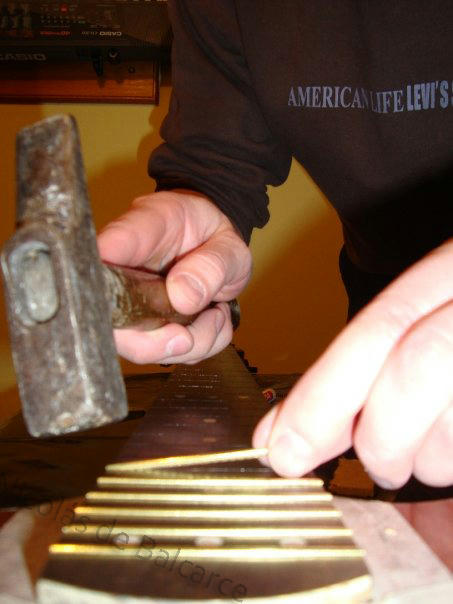

Colocando los trastes

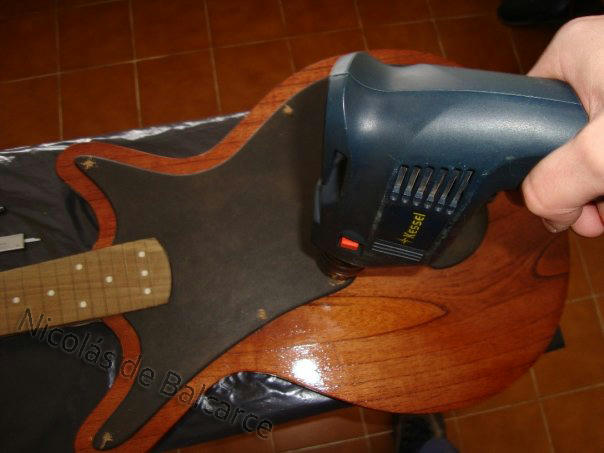

Fase de pintura

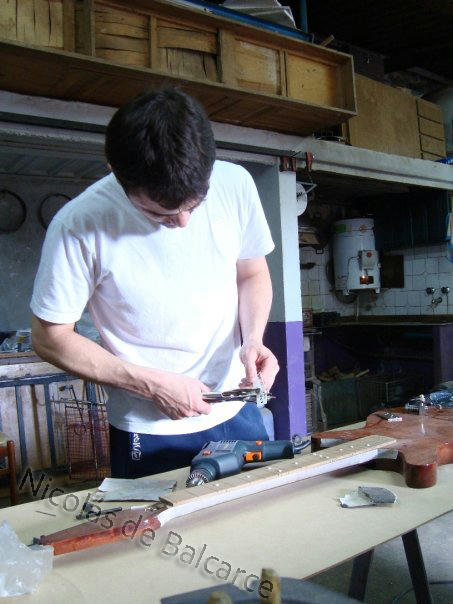

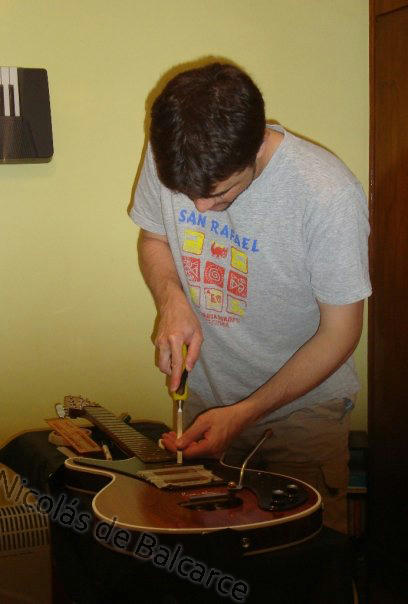

Colocando clavijas

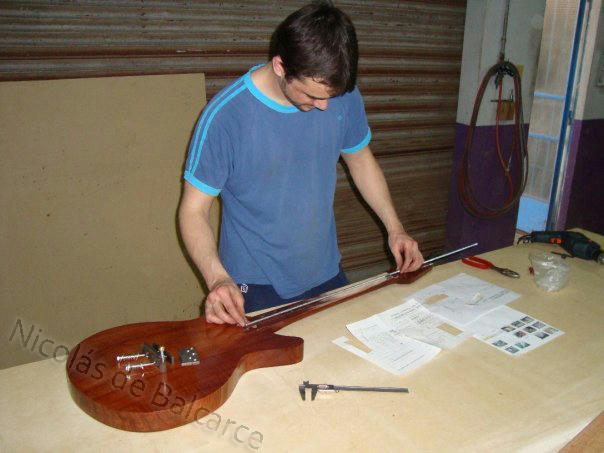

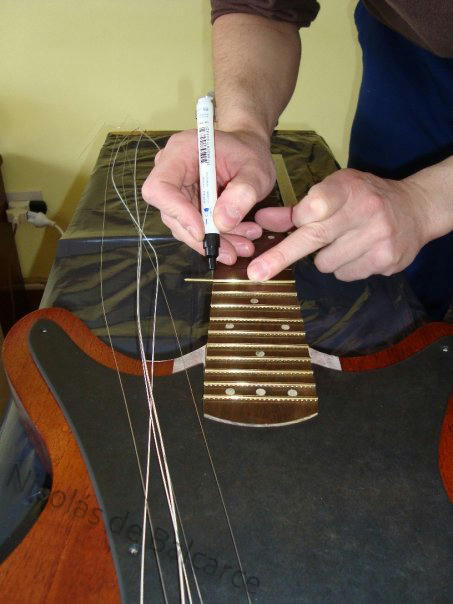

Colocando cuerdas


La prueba de afinación se la deje a un amigo que hace tiempo toca la guitarra. En este momento comprobamos que la afinacion era correcta y la distancia entre trastes era la adecuada

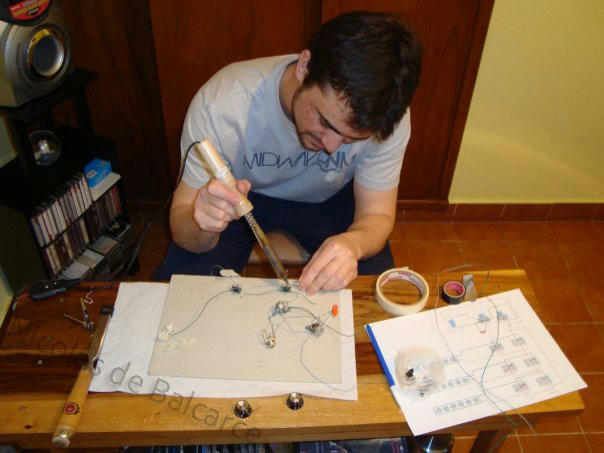

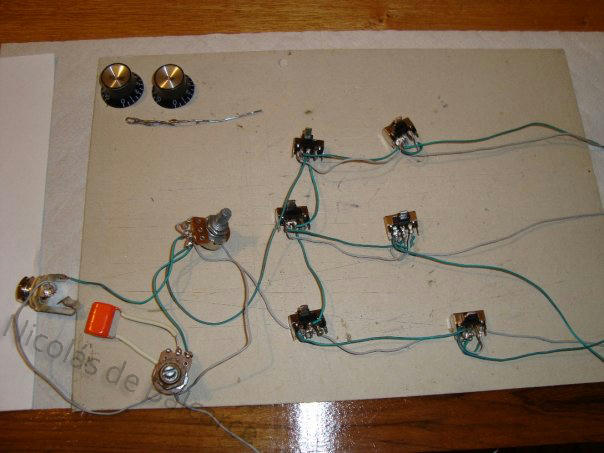

Soldando componentes electricos

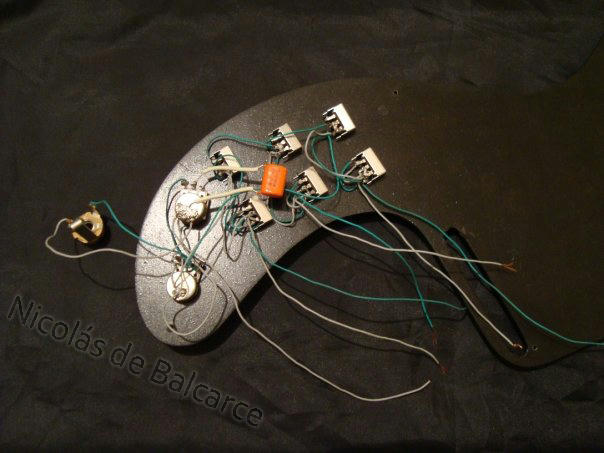

Componentes electricos colocados en la tapa.


Por pedido les dejo el diagrama de la insatalacion electrica que use.

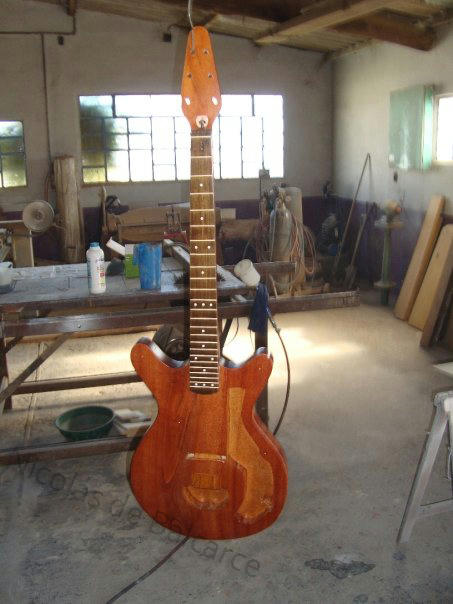

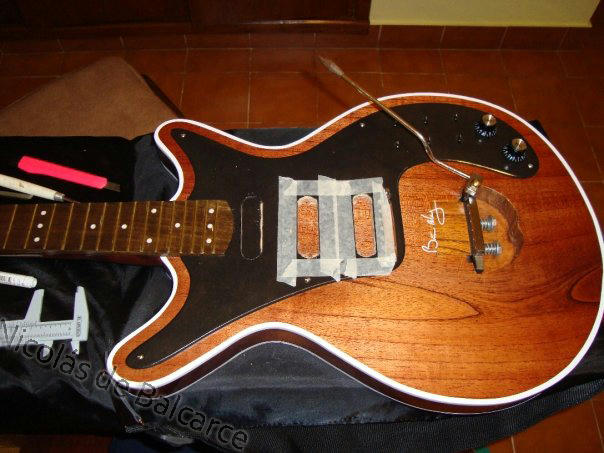

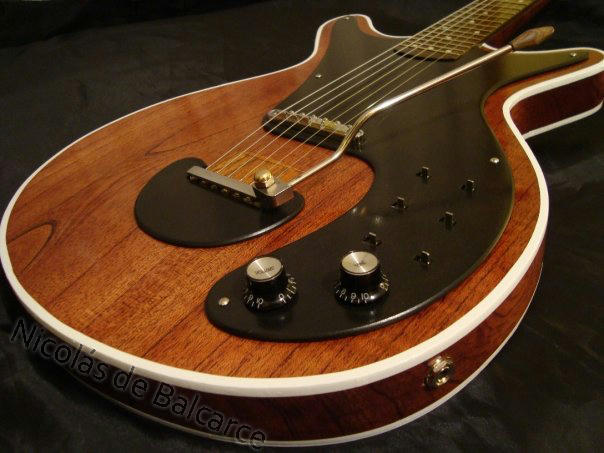

Comienza a parecerse...






Calando la tapa para colocar los microfonos.

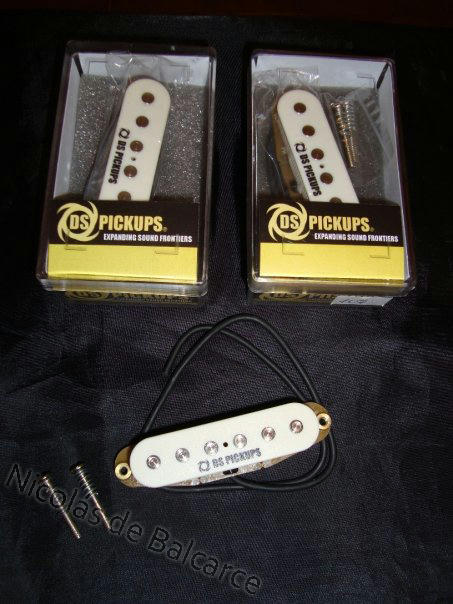

Juego de micrófonos que por el momento pude colocar

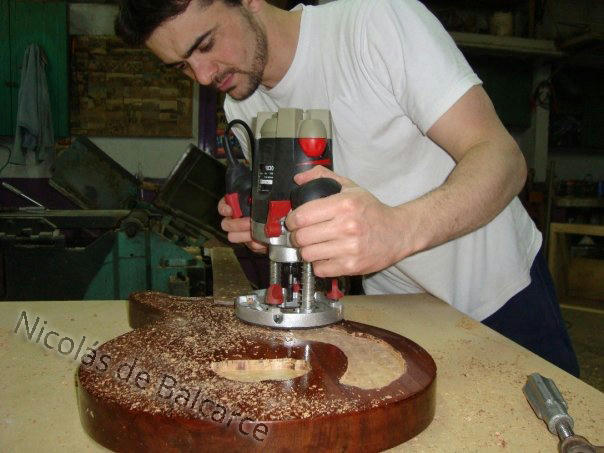

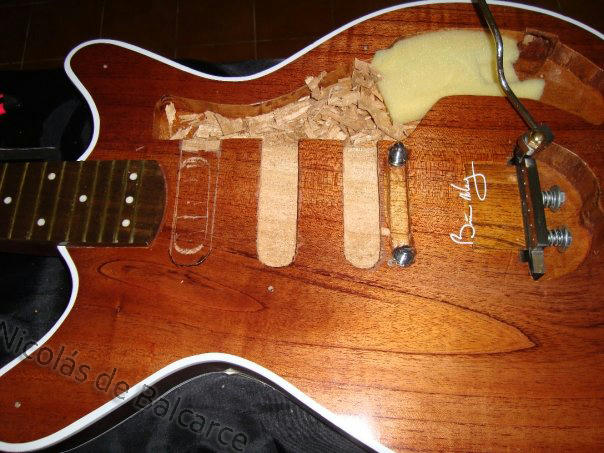

Calando el cuerpo.

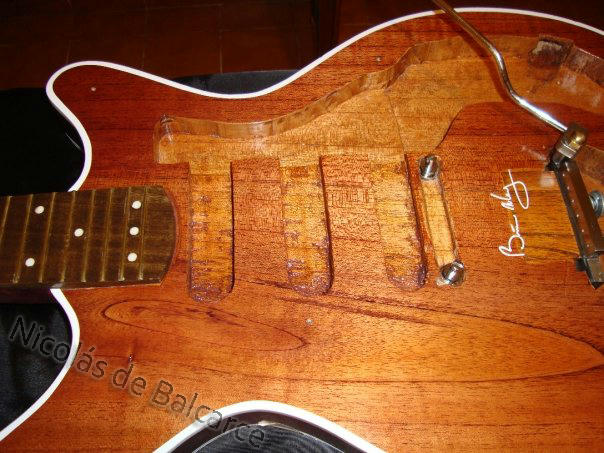

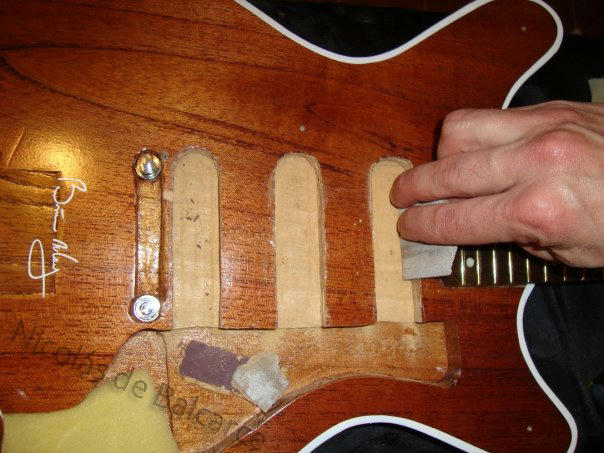

Lijando los huecos para los mic.


Los huecos con una capa de tinta y laca.

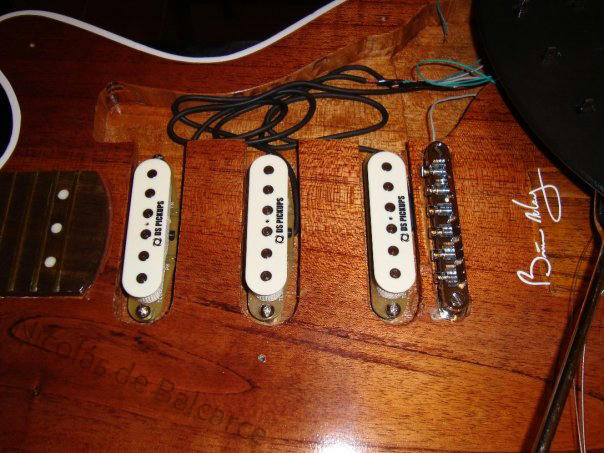

Microfonos instalados.

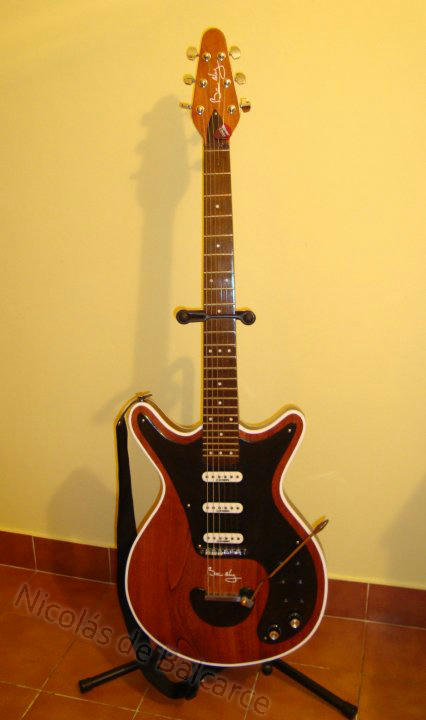

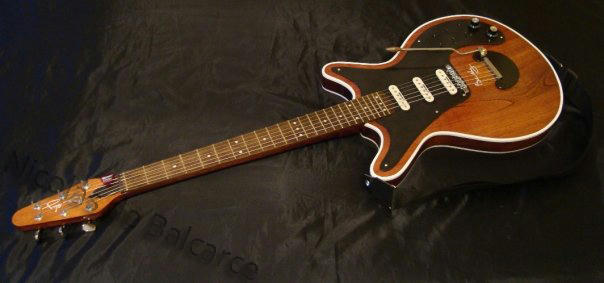

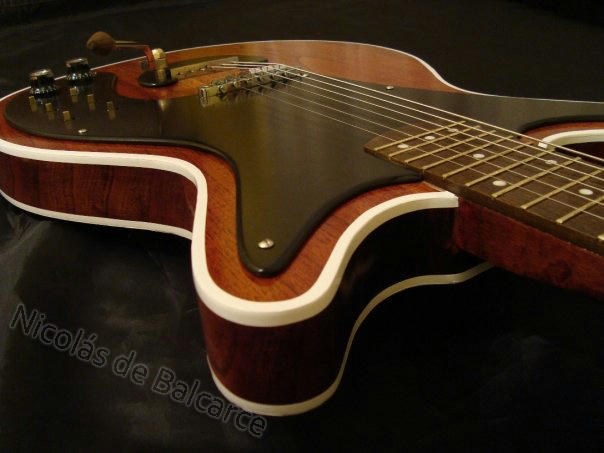

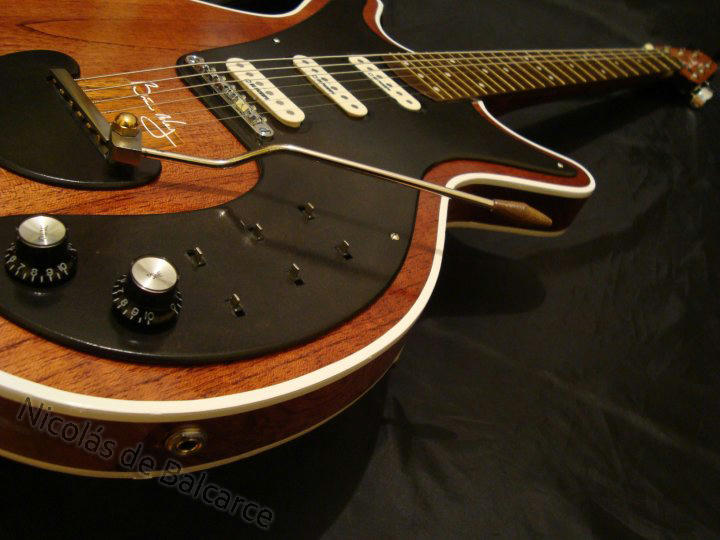

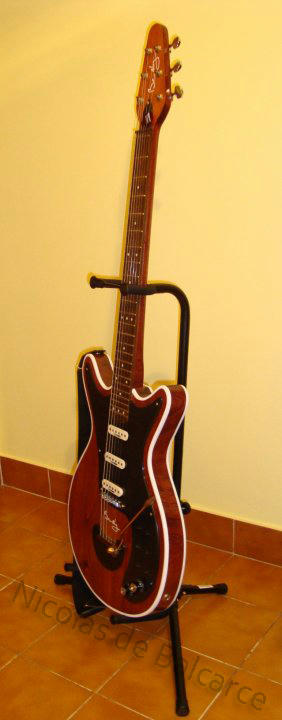

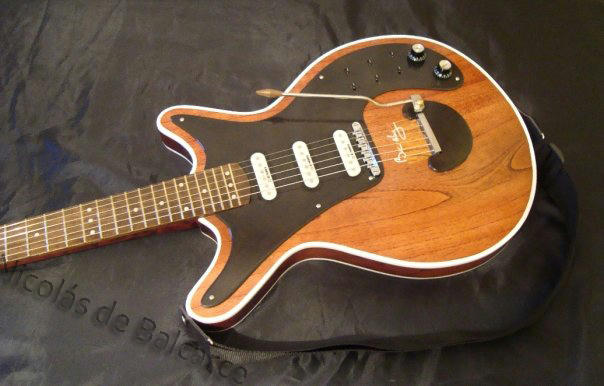

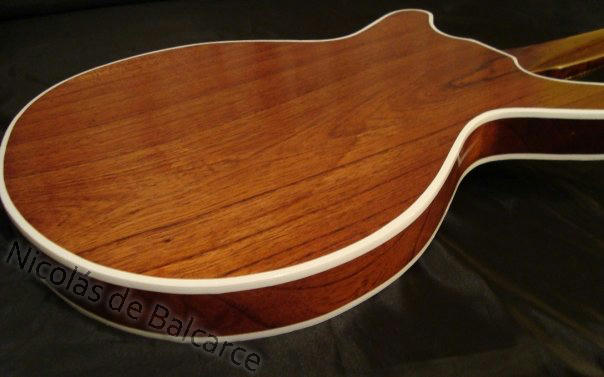

El trabajo llego a su fin.










Por ultimo una fotografia de Brian May con la guitarra original tomada por mi en el recital que brindaron en Argentina en el 2008.

Les vuelvo a dar las gracias por haber visto las fotos de mi humilde trabajo y espero que las hallan disfrutado, y decirles a los que tienen ganas de hacer su propia guitarra que solo tienen que animarse por que ni siquiera uno mismo es capas de imaginarse lo que puede llegar a hacer hasta que lo hace, pongan ganas y adelante.


A pedido un pequeño video para que puedan escucharla



link: http://www.youtube.com/watch?v=6_02lCLyCXU
