Configurar Edimax (AP) EW-7209APg para que se conecte con un Router Wifi

Estimados, en este oportunidad les enseñare una muy facil manera de configurar su ruter Edimax para que se conecte con un router Wifi (Ej. HAWAI >HG520c<, que tiene acceso a internet.

Hardware:

1. (AP) Edimax EW-7209APg
2. (ADLS/Router/Wifi) HAWAI HG520c O ZyXEL P-660HW-T1 v3

Pre-Requisitos:

1. Tener el (AP) con el ultimo firmware. (Nota: Esto lo pueden bajar de la pagina oficial del Edimax "www.edimax.com"
IMPORTANTE: NO BAJAR EL MISMO DE NINGUN OTRO LADO
2. Tener las IP del AP y del Router.
Ejemplo: (AP) 192.168.1.4 || (Router) 192.168.1.1

Pasos a Seguir:

(Router) ::::: HAWAI HG520c :::::

1. Ingresar al router mediate IE. Escribir 192.168.1.1 > Enter
2. Clic "Configuración Avanzada"
3. Usuario: Admin / Password: 1234
4. Clic "Basic" > Clic "LAN Setting" > (a) Verificar que la IP/SubMask 192.168.1.1 / 255.255.255.0 | (b) En "IGMP Snooping" Clic Enable > Clic "Submit"
5. Clic "Basic" > Clic "DHCP" > Verificar que el DHCP este activado. Ej.:

- DHCP: "Server"
- Client IP Pool Starting Address: 192.168.1.33 (Esto nos indica desde que numero empezara a asignar las IP a los equipos clientes)
- Dejar todo lo demás en la configuración por defecto.

> Clic "Submit"

6. Clic "Basic" > Clic "Wireless LAN" > Verificar que este habilitado y en este caso tendremos clave WEP para conexión.
Configuración Ej.:

- Access Point: "Enable"
- Channel ID: "Argentina" | Auto Channel Select > "1" (Es muy importante recordad que Channel Eligio el sistema para luego configurar el AP)
- SSID Number: "1"
- SSID Index: "1"
- SSID: "A-Comedor" (En este ejemplo la wifi del Router tendra el nombre A-Comedor)
- Broadcast SSID: "YES"
- Authentication Type: "WEP-64 bits" (Esta opcion es para encriptar nuestra wifi, para que no la puedan acceder cualquiera facilmente)
- Key#1: "15515" (Esta es la clave de la Wifi del router adsl en modo ASCII)
- Todas las demas configuraciones dejarlas por default.

> Clic "Submit"

> Para el ZyXel es exactamente lo mismo, van a configuracion Wireless y configurar como lo menciono arriba.
> Para otro tipo de Router, deberan configurar lo mismo.

(AP) - Para realizar esta configuracion deben tener conectado el PC con el Router en el puerto de LAN 2

Configurar IP (AP)

1. Ingresar al router mediate IE. Escribir 192.168.1.4 (O La que viene por defecto es 192.168.2.1 y tiene que poner en su placa de red la ip 192.168.2.2 / Mask 255.255.255.0, luego de realizar todo los pasos siguiente recuerden cambiar la ip de su placa de red a 192.168.1.40)> Enter
2. Usuario: Admin / Password: 1234 (O la configuracion que tenga, pueden saber el default leyendo el manual del producto en la pagina Edimax)
3. Clic en "System Utility" > Verificar Tener la siguiente Configuracion:

IP Address : 192.168.1.4 (Debes tener una IP del mismo rango que el Router)
Subnet Mask : 255.255.255.0
Gateway Address : 192.168.1.1 (IP Del Router)
DHCP Server : "Disable" (Tiene que estar asi porque el Router tiene ya habilitado el DHCP)

Configurar Edimax (AP) EW-7209APg con un Router Wifi


4. Clic en "Apply" > Clic "Apply" > Luego Ok.

5. Apagar el Router > Borrar History + Cookies del Browser > Cambiar la ip de nuestra PC al rango que hallamos puesto. (Ej.: 192.168.1.5 / 255.255.255.0) - Esto es para que despues podamos entrar a nuestro AP

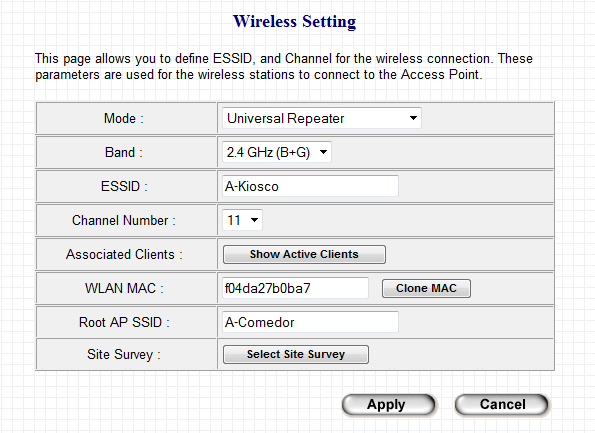

Configurar WiFi AP > Router

1. Ingresar al AP
2. Clic "Basic Setting"
3. Realizar la siguiente configuracion:

- Mode : Universal Repeater (Con esta opcion lograremos que nuestro AP, ademas de ser Access Point tambien comparta Wifi.)
- Band : 2.4GHz (B+G)
- ESSID : "A-Kiosco" (Este nombre es un ejemplo que seleccione yo para el Wifi de la AP)

************************************************************************
IMPORTANTE: Si queremos tener nuestro AP, como repeador, es decir que a medida que nos movamos de una zona a otra zona automáticamente se valla conectado de un AP a otro sin tener que configurar tantos AP como tengamos en nuestra red. Lo mas facil es ponerle el mismo ESSID a todos los AP.

Ejemplo:
Modem/Router: SID "A-Comedor" Key: "12345" (Ubicación 5mts de la calle, alcance 15Mts 4 paredes "Hipotesis"
AP: SID "A-Comedor" Key: "12345" (Ubicación 20mts de la calle, y alcanza hasta los 30 mts calle,)

El AP lo que hará sera tomar la señal del router y amplificarla para que llegue mas lejos. Con el mismo ESSID del Modem y pass.
Entonces cuando estemos en la sección del Modem, la compu se conectara al Modem (Debido a que la señal es mas fuerte) y cuando estemos a +20mts y la señal no llegue del Modem se conectara al AP.
Pero porque les digo el mismo ESSID?
Si ustedes ponen el mismo ESSID y PASS, solo deberían configurar una conexión nada mas, Si en el futuro agregan mas AP con el mismo nombre no sera necesario autenticar porque llevan el mismo nombre, automáticamente al ser el mismo ESSID y Pass conectara.

De la forma des-cripta en este documento, tendremos dos Wifi una llamada "A-Comedor" & "A-Kiosco", por lo que en nuestra notebook, tablet, etc deberemos tener guardada las dos conexiones, es decir realizaremos dos veces el paso de acceder a la red, una para Comedor y otra para Kiosco.

Si ambas tiene el mismo SID, solo configuraremos una vez el acceso a A-Comedor y automáticamente cuando estemos fuera del alcance se conectara al AP/Router con mejor señal.

************************************************************************
- Channel Number : "1" (Tiene que seleccionar el mismo channel que el Router Wifi, en este caso es "1"
- WLAN MAC : Se llena automáticamente cuando ustedes hagan clic en "Clone MAC"
- Root AP SSID : "A-Comedor" (Aqui deben poner el nombre del Wifi del router)

adsl


4. Apply > Continuar > "Nos aparece algun mensaje dar OK"

- Site Survey : Clic "Select Site Survey" > Refresh > Seleccionar la Wifi "A-Comedor" > Clic en "Select" > Clic en "Done"

Wifi


- Nos Dira: "Change Root Succefull" > Close

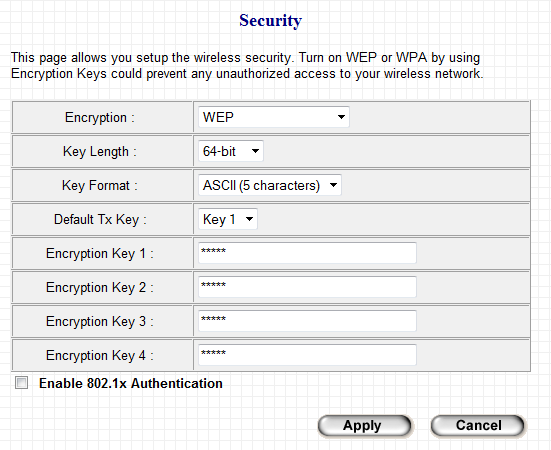

Configurar WiFi AP > Router (password)

En este caso a nuestra wifi del router adsl le pusimos clave, por que al AP le tenemos que indicar la clave de la misma.

5. Clic "Security"
6. Configurar lo siguiente:

- Encryption : "WEP"
- Key Length : "64 Bit"
- Key Format : "ASCII ..."
- Default Tx Key : "Key 1"
- Encryption Key 1 : "15515" (Esta es la clave de la Wifi del AP en modo ASCII y a su vez claro esta la misma que la del Moden Router)

Configurar


7. Clic en "Apply" > Luego en "Apply" > Esperar el minuto que solicita y algo mas y despues hacer clic en "OK"

8. Borrar Historial, Cookies IE > Apagar el AP unos 10 seg y volver a prenderlo.

IMPORTANTE: PONER NUESTRA PLACA DE RED o WIFI en MODO de DETECCION DE IP AUTOMATICA. Listo....

IMPORTANTE: Si el Router Wifi (Ej. HAWAI HG520c) no esta encendido el AP no podrá asignar IP a los equipos que se conecten a ella.

Cualquier consulta me encuetro a su disposicion.

Nota: Los puntos no vienen nada mal :-)

Saludos,
@Craker Soft
